سمات:
وحدة تقسيم PLC LGX
تم تطوير وحدات توزيع الضوء الضوئية (PLC) من Fiberwdm باستخدام عملية فريدة لتصنيع موجهات الضوء من زجاج السيليكا، مع وصلة ألياف ضوئية دقيقة وموثوقة في حزمة مصغرة. توفر هذه الوحدات حلاً منخفض التكلفة لتوزيع الضوء، يتميز بصغر حجمه وموثوقيته العالية. تتميز وحدات PLC بأداء عالٍ من حيث انخفاض فقد الإدخال، وانخفاض فقد النبضة الضوئية (PDL)، وارتفاع فقد العودة، وتجانس ممتاز عبر نطاق واسع من الأطوال الموجية من 1260 نانومتر إلى 1620 نانومتر، وتعمل في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية. تتوفر وحدات PLC بتكوينات قياسية 1*4، 1*8، 1*16، و1*32، بالإضافة إلى هياكل مخصصة 2*8، 2*16، 2*32، و2*64.
المنتج
صندوق LGX قابل للتوصيل 1*2 PLC SC/APC 215*150*20 مم
صندوق LGX قابل للتوصيل 1*4 PLC SC/APC 215*150*20 مم
صندوق LGX قابل للتوصيل بوحدة تحكم منطقية قابلة للبرمجة (PLC) من نوع SC/APC، 1*8، أبعاده 215*150*20 مم
صندوق توصيل LGX من نوع PLC LC/APC ذو 16 منفذًا، أبعاده 215 × 150 × 20 مم
صندوق توصيل LGX من نوع PLC SC/APC 2*2، أبعاده 215*150*20 مم
صندوق توصيل LGX من نوع PLC SC/APC 2*4، أبعاده 215*150*20 مم
صندوق LGX قابل للتوصيل 2*8 PLC SC/APC 215*150*20 مم
صندوق توصيل LGX من نوع 2*16 PLC LC/APC، أبعاده 215*150*20 مم
الميزات:
التطبيقات
الامتثال
مواصفات وحدة التحكم المنطقية القابلة للبرمجة (PLC) 1*N
| تكوين المنفذ | 1×2 | 1×4 | 1×8 | 1×16 | |
| نوع الألياف | SMF-28e أو حسب طلب العميل | ||||
| طول الموجة التشغيلية (نانومتر) | 1260～1650 | ||||
| فقد الإدخال | نموذجي | 3.7 | 6.8 | 10.0 | 13.0 |
| الحد الأقصى | 4.0 | 7.2 | 10.5 | 13.5 | |
| توحيد الفقد (ديسيبل) | الحد الأقصى | 0.4 | 0.6 | 0.8 | 1.2 |
| فقدان العودة (ديسيبل) | الحد الأدنى | 50 | 50 | 50 | 50 |
| الفقد المعتمد على الاستقطاب (ديسيبل) | الحد الأقصى | 0.2 | 0.2 | 0.3 | 0.3 |
| التوجيهية (ديسيبل) | الحد الأدنى | 55 | 55 | 55 | 55 |
| الفقد المعتمد على الطول الموجي (ديسيبل) | الحد الأقصى | 0.3 | 0.3 | 0.3 | ٠٫٥ |
|
الفقد المعتمد على درجة الحرارة (-٤٠ إلى ٨٥ درجة مئوية) (ديسيبل) |
الحد الأقصى | ٠٫٥ | ٠٫٥ | ٠٫٥ | 0.8 |
| درجة حرارة التشغيل (درجة مئوية) | -40~85 | ||||
| درجة حرارة التخزين (°مئوية) | -40~85 | ||||
| حجم عبوة صندوق LGX (مم) | 215*150*20 مم | ||||
| عبوة تركيب على رف مقاس 19 بوصة (مم) | 1U، 440*160*44 | ||||
ملاحظات: 1. المواصفات بدون موصلات الألياف.
2. اختبار درجة حرارة الغرفة
مواصفات وحدة التحكم المنطقية القابلة للبرمجة 2*N
| تكوين المنفذ | 2×2 | 2×4 | 2×8 | 2×16 | |
| نوع الألياف | SMF-28e أو حسب طلب العميل | ||||
| طول الموجة التشغيلية (نانومتر) | 1260～1650 | ||||
| فقد الإدخال | نموذجي | 3.8 | 7.4 | 10.8 | 14.2 |
| الحد الأقصى | 4.2 | 7.8 | 11.2 | 14.6 | |
| توحيد الفقد (ديسيبل) | الحد الأقصى | 1.0 | 1.4 | 1.5 | 2.0 |
| فقدان العودة (ديسيبل) | الحد الأدنى | 50 | 50 | 50 | 50 |
| الفقد المعتمد على الاستقطاب (ديسيبل) | الحد الأقصى | 0.2 | 0.2 | 0.4 | 0.4 |
| التوجيهية (ديسيبل) | الحد الأدنى | 55 | 55 | 55 | 55 |
| الفقد المعتمد على الطول الموجي (ديسيبل) | الحد الأقصى | 0.8 | 0.8 | 0.8 | 0.8 |
|
الفقد المعتمد على درجة الحرارة (-٤٠ إلى ٨٥ درجة مئوية) (ديسيبل) |
الحد الأقصى | ٠٫٥ | ٠٫٥ | ٠٫٥ | 0.8 |
| درجة حرارة التشغيل (درجة مئوية) | -40~85 | ||||
| درجة حرارة التخزين (°مئوية) | -40~85 | ||||
| حجم العبوة (مم) | 215*150*20 مم | ||||
| عبوة تركيب على رف 19 بوصة (مم) | 1U، 440*160*44 | ||||
ملاحظات: 1. المواصفات بدون موصلات الألياف.
2. اختبار درجة حرارة الغرفة
العبوة (مم)
صندوق توصيل PLC LGX 215*150*20 مم
رف 1U ذو 4 فتحات لصندوق LGX
معلومات الطلب
| رقم القطعة | المواصفات |
| 1P2-LGX02A | صندوق LGX قابل للتوصيل من نوع PLC SC/APC بحجم 1x2، أبعاده 215 × 150 × 20 مم |
| 1P4-LGX02A | صندوق LGX قابل للتوصيل 1x4 PLC SC/APC 215*150*20 مم |
| 1P8-LGX02A | صندوق LGX قابل للتوصيل، وحدة تحكم منطقية قابلة للبرمجة (PLC) 1x8 SC/APC، أبعاده 215 × 150 × 20 مم |
| 1P16-LGX01A | وحدة تحكم منطقية قابلة للبرمجة 1x16 LC/APC قابلة للتوصيل، صندوق LGX، 215*150*20 مم |
| 2P2-LGX02A | صندوق LGX قابل للتوصيل 2x2 PLC SC/APC 215*150*20 مم |
| 2P4-LGX02A | صندوق LGX قابل للتوصيل 2x4 PLC SC/APC 215*150*20 مم |
| 2P8-LGX02A | صندوق LGX قابل للتوصيل 2x8 PLC SC/APC 215*150*20 مم |
| 2P16-LGX01A | صندوق LGX قابل للتوصيل 2x16 PLC LC/APC 215*150*20 مم |
| 1U02-4LGX | رف 1U مقاس 19 بوصة مزود بـ 4 فتحات لصندوق LGX القابل للتوصيل، 440 × 160 × 44 مم |
هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.
وحدة تحكم منطقية قابلة للبرمجة (PLC) 1U
جهاز إرسال واستقبال ضوئي SFP+ بسرعة 10 جيجابت ثنائي الاتجاه بمدى 10 كيلومترات وتردد 1270/1330 نانومتر
جهاز إرسال واستقبال ضوئي أحادي الوضع LC بسرعة 40 جيجابت/ثانية QSFP+ LR4 بمدى 10 كيلومترات (صناعي)
جهاز MPO إلى منفذ LC مزدوج 10 × MPO إلى 40 × منفذ LC مزدوج

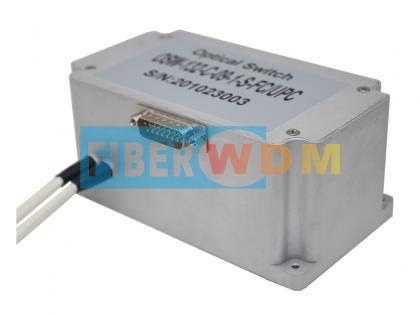

مفتاح بصري ميكانيكي 1xN

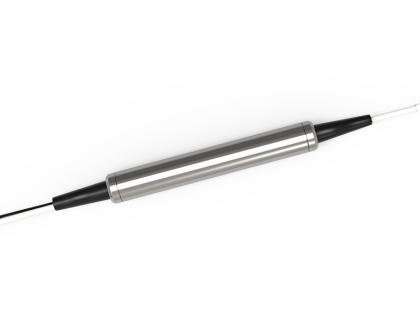

مرشح DWDM ثلاثي المنافذ بتردد 200 جيجاهرتز، مكون DWDM ITU

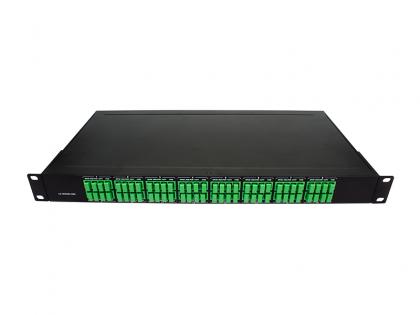

16 قناة، 3 قنوات WDM GPON XGS-PON وفيديو RF SC/ACP، وحدة رف 1U، 440 × 230 × 44 مم
