I. نقاط الألم في نشر شبكات الصناعة
مع تعايش ثلاثة أجيال من PON (GPON, XGPON, XGSPON) في الشبكات الحالية، تواجه الشبكات التقليدية بشكل عام المشكلات التالية:
- معايير معدات غير متوافقة
تدعم المضخمات التقليدية معيار PON واحد فقط بسرعة 10G. يجب شراء معدات GPON و10G PON بشكل منفصل، مما يؤدي إلى تنوع كبير في الأجهزة وارتفاع تكاليف التشغيل والصيانة وزيادة الضغط على مخزون قطع الغيار.
- مسافة نقل غير كافية
تدعم أنظمة PON القياسية عادةً مسافة نقل تبلغ حوالي 10 كم فقط. بالنسبة للكابلات الضوئية طويلة المسافة في المناطق الريفية والجبلية، وبالاقتران مع خسائر التوصيل وتقسيم الألياف، يكون مستوى القدرة الضوئية في الطرف البعيد غير كافٍ، مما يجعل تفعيل خدمات المستخدم مستحيلاً ويقيد النشر المركزي لمعدات OLT.
- سعة تقسيم محدودة
يؤدي توسيع السعة مع نسبة تقسيم عالية إلى فقدان كبير، وتكون ميزانية القدرة الضوئية الحالية غير كافية. لا يمكن توسيع السعة إلا من خلال إضافة بطاقات OLT وكابلات الألياف الأساسية، مما يؤدي إلى ارتفاع تكاليف الإنشاء وطول دورات المشروع.
- مشاكل متكررة للضوء الضعيف في الخطوط القديمة
تعاني خطوط GPON الحالية من التقادم وارتفاع الفقد الناتج عن التقسيم متعدد المراحل. تواجه الأطراف الطرفية قدرة ضوئية ضعيفة على المدى الطويل، مما يؤدي إلى انقطاعات متكررة، وتأخر في الأعطال، وعدم كفاءة في عمليات الصيانة المتكررة.
- العيوب الرئيسية لحلول الترحيل التقليدية
يؤدي تحويل OEO (من بصري إلى كهربائي ثم إلى بصري) إلى إدخال تأخير وعدم توافق مع الإشارات النبضية. المضخمات الضوئية العادية تدعم نطاق طول موجي واحد فقط، ولا يمكنها تعويض خسائر الأطوال الموجية المتعددة في كل من الإرسال الصاعد والهابط في نفس الوقت.
II. نظرة عامة على المنتج والقيم الأساسية
RD-XG3-POA هو مضخم بصري واسع الطيف مصمم لأنظمة PON من جميع الأجيال، ويغطي نطاقات الأطوال الموجية الكاملة لـ GPON وXGPON وXGSPON. ينطبق على الشبكات ذات المعيار الواحد أو الشبكات الهجينة GPON+XGPON وGPON+XGSPON.
بدون تحويل بصري-كهربائي-بصري طوال مسار الإرسال، يتيح تقديم خدمات شفاف دون تغيير البنية أو الإعدادات الأصلية للشبكة. ويمكنه تلبية أربعة متطلبات أساسية بشكل موحد: التمديد لمسافات طويلة، توسيع السعة، معالجة الضوء الضعيف، وتوسيع نوى الألياف.
- توسيع المسافة الطويلة
يزيد هامش القدرة في الوصلة بمقدار 8–12 dB ويُطيل مسافة الإرسال إلى 0–40 كم، مع دعم النشر المركزي لمعدات OLT وتقليل إنشاء غرف المعدات الطرفية.
- توسيع سعة المنافذ
يدعم الشبكات ذات نسب التقسيم العالية، ويزيد من سعة الوصول لمنفذ PON واحد دون الحاجة إلى إضافة OLTات جديدة أو كابلات ألياف أساسية.
- معالجة الضوء الضعيف
يعوض بشكل فعال فقدان الخط، ويحل مشاكل ضعف القدرة الضوئية في وحدات ONU البعيدة، وانخفاض معدل تفعيل الخدمات، وعدم استقرار أداء الشبكة.
- توسيع نواة الألياف
يدعم وضع توسيع الروابط 1 إدخال إلى 2 إخراج، مما يتيح تغطية منطقتين باستخدام نواة ليفية واحدة ويوفر موارد نوى الألياف الأساسية.
- التوافق الشامل مع جميع المعايير
يتكيف جهاز واحد مع ثلاثة أجيال من شبكات PON، مما يتيح ترقية سلسة بين الشبكات القديمة والجديدة دون شراء معدات متكررة.
- توافق واسع النطاق مع جميع معايير PON، قابل للتكيف مع OLT/ONU من مختلف العلامات التجارية، مع عدم فقدان الخدمة وعدم وجود تأخير؛
- يدعم أوضاع القناة الواحدة/القناتين، تضخيم 1 إدخال 1 إخراج / توسعة 1 إدخال 2 إخراج، والشبكات متعددة المراحل المتسلسلة؛
- إدارة منفذ الشبكة المحلي/منفذ التسلسل، مع تشغيل وصيانة عن بُعد اختياري عبر 4G/5G وترقية عن بُعد؛
- حماية تجاوز انقطاع الطاقة اختيارية وتنظيم طاقة VOA قابل للتعديل، مما يضمن تشغيلًا مستقرًا في نطاق حرارة واسع من -20℃ إلى +70℃؛
- مزود طاقة مزدوج AC/DC، استهلاك منخفض للطاقة (

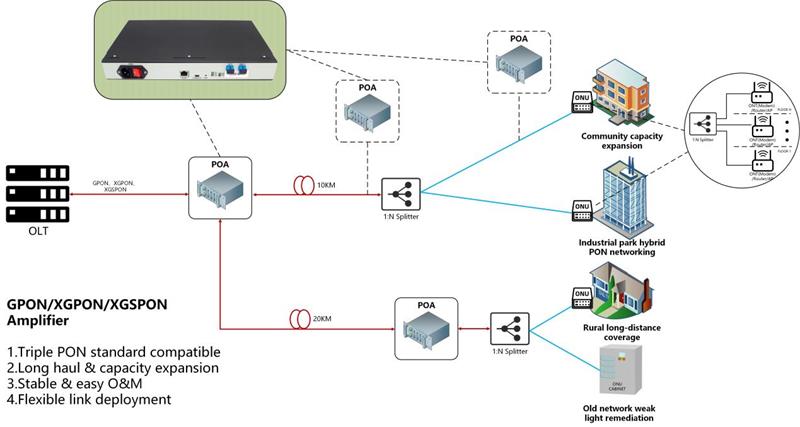

III. سيناريوهات التطبيق النموذجية
السيناريو 1: تغطية المسافات الطويلة في المناطق الريفية ونشر مركزي لمعدات OLT
بالنسبة للوصلات فائقة الطول في المناطق الريفية والجبلية، يتيح تعويض القدرة الضوئية نقلًا لمسافة 40 كم. يمكن إلغاء غرف المعدات الصغيرة في البلدات لتقليل تكاليف البناء والتشغيل والصيانة، كما أن الحل متوافق مع الشبكات الهجينة GPON/10G PON.
السيناريو 2: التوسع السريع للسعة في المجمعات السكنية وتوفير نوى الألياف
لتوسيع سعة شبكات GPON الحالية والمجمعات الجديدة لـ 10G PON، يعيد الحل استخدام موارد كابلات الألياف الحالية عبر زيادة هامش التقسيم أو اعتماد توسعة الروابط 1 إدخال 2 إخراج، لزيادة سعة الوصول بسرعة وتقليل دورات تهيئة الخدمة.
السيناريو 3: معالجة خاصة للضوء الضعيف في الخطوط القديمة
يدعم تعويض القدرة الضوئية المركزي لمنطقة كاملة أو تعويضًا دقيقًا لنقطة واحدة، مما يحل مشاكل الانقطاعات وانخفاض معدلات التفعيل الناتجة عن ضعف الضوء في الخطوط القديمة. يمكن إعادة استخدام المعدات لاحقًا لترقية 10G PON.
السيناريو 4: شبكات حكومية-مؤسسية متعددة المراحل في المناطق الصناعية
قابل للتكيف مع سيناريوهات التقسيم المتسلسل متعدد المراحل في المناطق الصناعية، حيث يعوض الفقد متعدد المراحل ويحمل بثبات خدمات النطاق العريض والخطوط المخصصة الحكومية-المؤسسية وخدمات المراقبة عالية النطاق الترددي. وهو مناسب لكل من الشبكات ذات المعيار الواحد والهجينة PON.
IV. اختيار الطراز
| الطراز |
وصف المنتج |
سيناريو التطبيق |
| RD-XG3-POA-SA/DA |
تضخيم أساسي أحادي/ثنائي القناة 1 إدخال 1 إخراج |
توسيع السعة الروتيني، معالجة الضوء الضعيف، التمديد لمسافات طويلة |
| RD-XG3-POA-SA-B/DA-B |
تضخيم 1 إدخال 1 إخراج أحادي/ثنائي القناة مع حماية تجاوز انقطاع الطاقة (يمرر الإشارة عند انقطاع الطاقة) |
نطاقات PON الأساسية في العمود الفقري، لتحسين موثوقية الشبكة |
| RD-XG3-POA-SE/DE |
توسعة الروابط 1 إدخال 2 إخراج أحادي/ثنائي القناة |
توسيع المنطقة في المناطق التي تعاني من نقص موارد نوى الألياف |
ملاحظة: الطرازات ذات اللاحقة -V هي إصدارات اختيارية مزودة بـ VOA (المخفف البصري المتغير).
مع التوافق الكامل مع ثلاثة معايير PON، والتضخيم البصري الكامل بدون تأخير، وتوسعة السعة للمدى البعيد، ومعالجة الإشارة الضوئية الضعيفة، والنشر المرن، فإن RD-XG3-POA قابل للتكيف بشكل مثالي مع سيناريوهات الشبكات الحالية بما في ذلك تحويل الأنظمة القديمة GPON وإنشاء XGPON/XGSPON 10G PON الجديدة.
يعالج الجهاز بفعالية نقاط الضعف في شبكات PON التقليدية: مسافة نقل قصيرة، سعة محدودة، مشكلات متكررة في الإشارة الضوئية الضعيفة، تنوع أنواع المعدات وارتفاع التكاليف. ويحقق توازناً بين الموثوقية وسهولة التشغيل، ويقلل بشكل فعال من استثمارات CAPEX وOPEX لدى المشغلين، ويعمل كحل أمثل شامل لترقية وتوسيع شبكات PON بجميع أجيالها.
