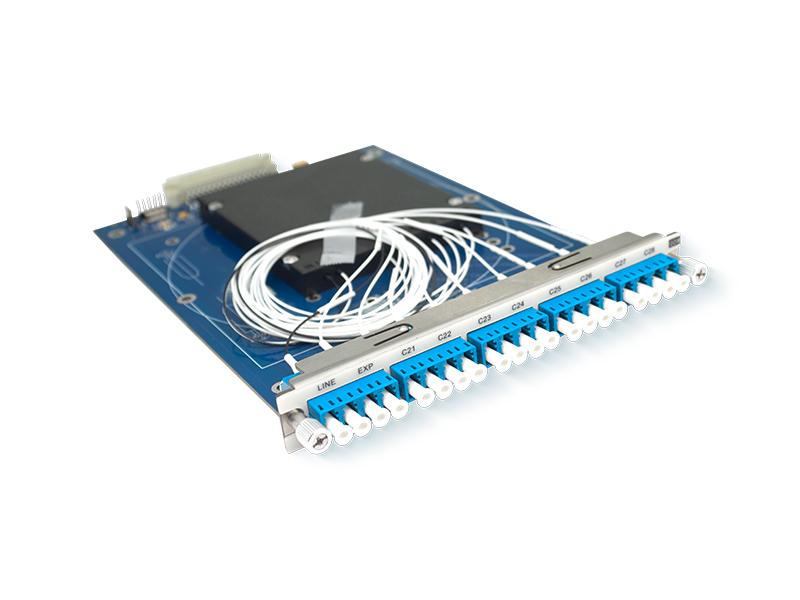

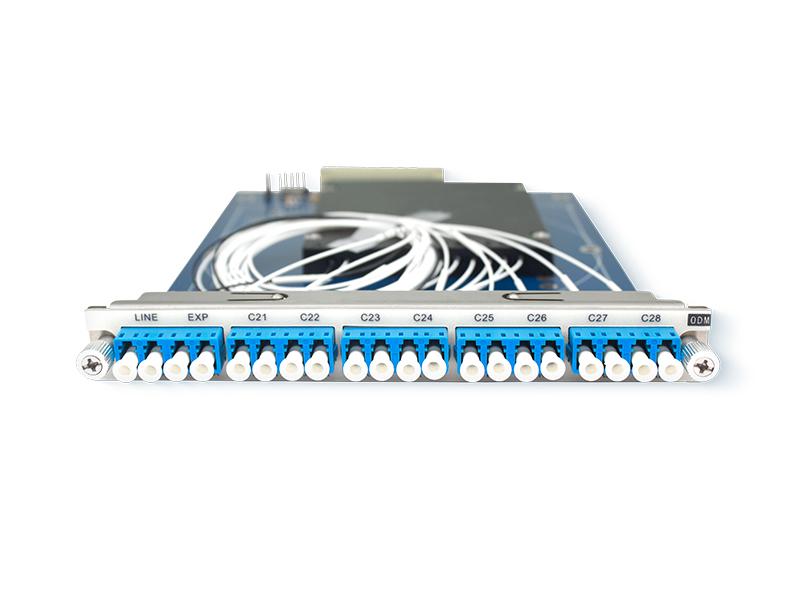

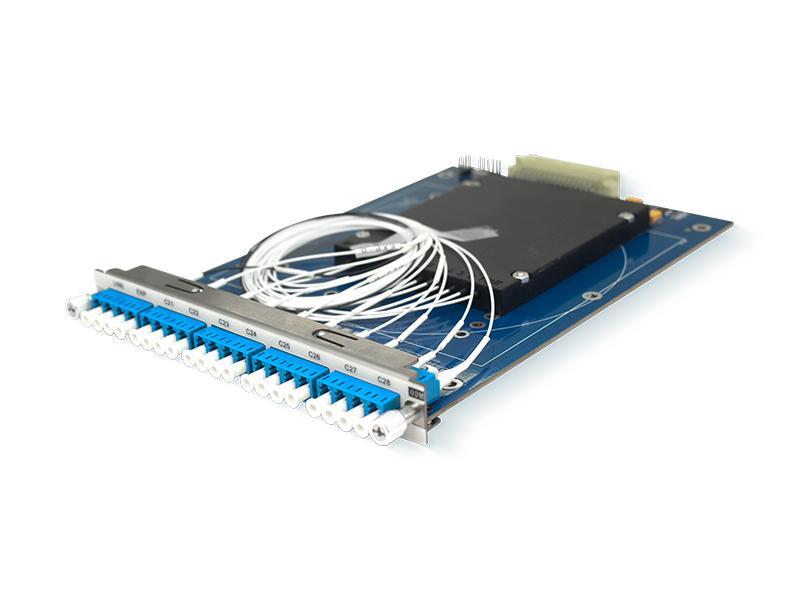

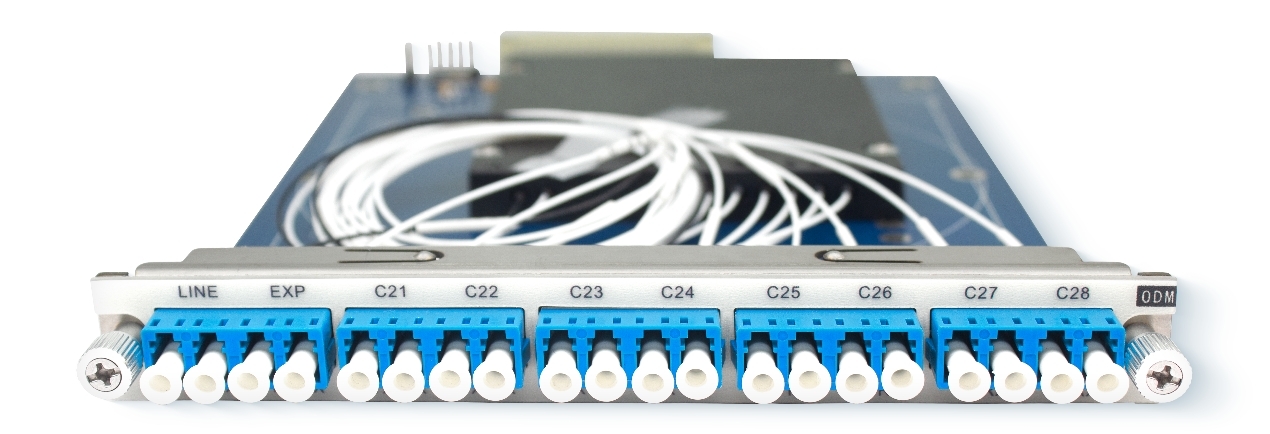

مُزيل/مُضاعف الإشارات الضوئية (ODM)

معلمات النظام

المواصفات الفنية

نطاق الطول الموجي

CWDM: 1271~1611 نانومتر

DWDM: النطاق C (100 جيجاهرتز/75 جيجاهرتز/50 جيجاهرتز)

تباعد القنوات

CWDM: 20 نانومتر

DWDM: 0.8 نانومتر/0.6 نانومتر/0.4 نانومتر

عرض نطاق التمرير

CWDM: ±6.5 نانومتر

DWDM: 0.1 نانومتر

استواء نطاق التمرير

<0.5 ديسيبل عند قمة مسطحة

<0.5 ديسيبل عند غاوس

فقد إدخال القناة

4 قنوات: <1.0 ديسيبل، 6 قنوات: <2.0 ديسيبل، 8 قنوات: <2.5 ديسيبل

12 قناة: <2.8 ديسيبل، 16 قناة: <3.2 ديسيبل، 40 قناة: <6 ديسيبل

48 قناة: <6 ديسيبل، 80 قناة: <6 ديسيبل، 96 قناة: <7 ديسيبل

عزل القناة المجاورة

>25 ديسيبل

عزل القناة غير المجاورة

>30 ديسيبل

الفقد المعتمد على الاستقطاب

<0.5 ديسيبل

تشتت نمط الاستقطاب

<0.1 بيكو ثانية

فقدان العودة

>45 ديسيبل

أقصى قدرة بصرية للإدخال

>300 ميجاواط

الأبعاد

اللوحة: 156 (عرض) × 20 (ارتفاع) × 225 (عمق) (مم)

الهيكل: 440 (عرض) × 44 (ارتفاع) × 230 (عمق) (مم)

المتطلبات البيئية

درجة حرارة التشغيل

-10 درجة مئوية ~ 50 درجة مئوية

درجة حرارة التخزين

-40 درجة مئوية ~ 80 درجة مئوية

الرطوبة النسبية

5% ~ 95% بدون تكثيف

السلامة والتوافق الكهرومغناطيسي

متوافق مع معايير FCC وUL وCE وTUV وCSA

رقم القطعة

المواصفات

FW6CM8-3145

مُضاعِف/مُفكِّك CWDM ثماني القنوات (1310~1450 نانومتر) مع منفذ توسعة، وألياف ضوئية مزدوجة LC/UPC، يُستخدم في سلسلة FW6600 ويشغل فتحة واحدة.

FW6CM8-4761

مُضاعِف/مُفكِّك CWDM 8 قنوات (1470~1610 نانومتر) مع منفذ EXP، ألياف مزدوجة LC/UPC، يُستخدم في سلسلة FW6600 ويشغل فتحة واحدة

FW6CM18-2761

مُضاعِف/مُزيل إرسال CWDM ذو 18 قناة (1470~1610 نانومتر)، ألياف مزدوجة LC/UPC، يُستخدم في سلسلة FW6600 ويشغل فتحتين

FW6DM8-C2128

مُضاعِف/مُفكِّك DWDM 8 قنوات (C21~C28) مع منفذ EXP، ألياف مزدوجة LC/UPC، يُستخدم في سلسلة FW6600 ويشغل فتحة واحدة

FW6DM8-C2936

مُضاعِف/مُفكِّك DWDM 8 قنوات (C29~C36) مع منفذ EXP، ألياف مزدوجة LC/UPC، يُستخدم في سلسلة FW6600، يشغل فتحة واحدة

FW6DM8-C3744

مُضاعِف/مُفكِّك DWDM 8 قنوات (C37~C44) مع منفذ EXP، ألياف مزدوجة LC/UPC، يُستخدم في سلسلة FW6600 ويشغل فتحة واحدة

FW6DM8-C4552

مُضاعِف/مُفكِّك DWDM 8 قنوات (C45~C52) مع منفذ EXP، ألياف مزدوجة LC/UPC، يُستخدم في سلسلة FW6600 ويشغل فتحة واحدة

FW6DM8-C5360

مُضاعِف/مُفكِّك DWDM 8 قنوات (C53~C60) مع منفذ EXP، ألياف مزدوجة LC/UPC، يُستخدم في سلسلة FW6600 ويشغل فتحة واحدة

FW6DM16-C2136

مُضاعِف/مُفكِّك DWDM ذو 16 قناة (C21-C36) مع منفذ EXP، ألياف مزدوجة LC/UPC، يُستخدم في سلسلة FW6600 ويشغل فتحتين

FW6DM16-C4560

مُضاعِف/مُفكِّك إشارات DWDM ذو 16 قناة (C45-C60) مع منفذ توسعة، وألياف ضوئية مزدوجة LC/UPC، يُستخدم في سلسلة FW6600 ويشغل فتحتين.

FW6DM40-C2160

مُضاعِف DWDM 40 قناة (C21-C60) مع منفذ EXP، LC/UPC ليف أحادي، يُستخدم في سلسلة FW6600 ويشغل فتحتين

FW6DD40-C2160

وحدة فك تشفير DWDM 40 قناة (C21-C60) مع منفذ EXP، LC/UPC ليف أحادي، تستخدم في سلسلة FW6600 تشغل فتحتين

أخرى

ندعم التصميم المخصص، يرجى التواصل معنا عبر البريد الإلكتروني.
