10G XFP Transceiver
10G XFP Transceiver 10G XFP Transceiver 10G XFP Transceiver 10G XFP Transceiver 10G XFP Transceiver

جهاز إرسال واستقبال XFP 10G 1550nm 80km

سمات:

  • يدعم بروتوكولات متعددة بسرعات تتراوح من 9.95 جيجابت/ثانية إلى 11.3 جيجابت/ثانية

  • موصل قابل للتوصيل السريع ذو 30 سنًا
  • متوافق مع معيار XFP MSA
  • مسافة نقل تبلغ 80 كم عبر الألياف أحادية النمط
  • جهاز إرسال ليزر EML مبرد.
  • جهاز استقبال APD
  • موصل LC مزدوج
  • واجهة ثنائية الأسلاك للإدارة والمراقبة التشخيصية
  • واجهة كهربائية XFI مع اقتران التيار المتردد
  • جهد التغذية: +3.3 فولت، +5 فولت
  • نطاق درجة الحرارة من 0 درجة مئوية إلى 70 درجة مئوية
  • استهلاك الطاقة: أقل من 3.5 واط
  • جزء متوافق مع توجيهات RoHS


التطبيقات:

  • إيثرنت 10GBASE-ZR/ZW
  • SONET OC-192 / SDH STM-64 ITU-T G.959.1 P1L1-2D2
  • 80 كم 10G FC
  • روابط بصرية أخرى



أنواع أجهزة الإرسال والاستقبال:




استفسر الآن تحميل
فئات
  • تفاصيل المنتج

جهاز إرسال واستقبال XFP 10G 1550nm 80km
قابل للتوصيل السريع، ثنائي LC، 1550 نانومتر، EML&APD، أحادي الوضع

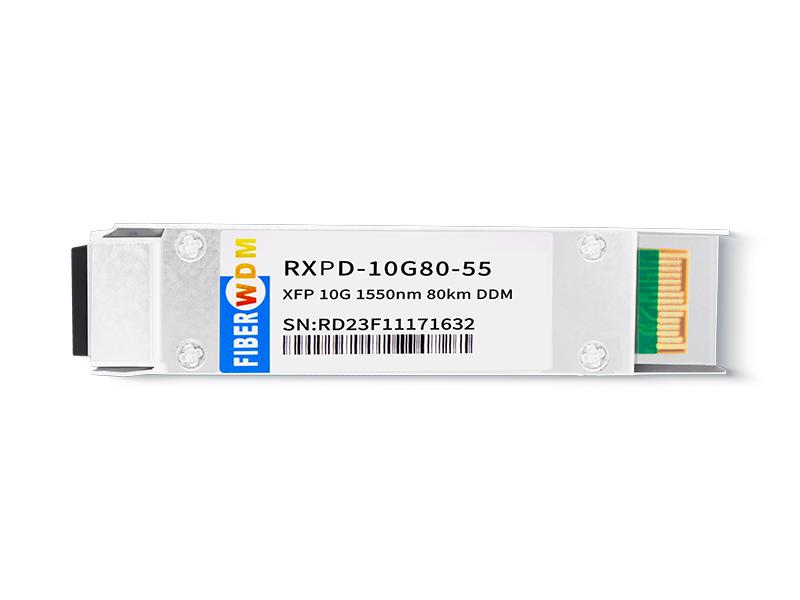

RXPD-10G80-55


10G XFP 80km


وصف:

تتوافق أجهزة الإرسال والاستقبال RXPD-10G80-55 صغيرة الحجم من FIBERWDM، والتي تعمل بسرعة 10 جيجابت/ثانية (XFP)، مع مواصفات اتفاقية المصادر المتعددة (MSA) الحالية لتقنية XFP. يوفر جهاز الإرسال EML المبرد عالي الأداء وجهاز الاستقبال APD عالي الحساسية أداءً فائقًا لتطبيقات SONET/SDH وEthernet حتى مسافة 80 كيلومترًا من الوصلات الضوئية.


أعلى التقييمات المطلقة

المعلمة

رمز

مين

الأعلى

وحدة

درجة حرارة التخزين

TST

-40

+85

درجة مئوية

درجة حرارة تشغيل العلبة

نصيحة

0

+70

درجة مئوية

جهد التغذية 1

VCC3

-0.5

+4.0

V

جهد التغذية 2

VCC5

-0.5

+6.0

V


الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية)

المعلمة

رمز

مين

النوع

الأعلى

وحدة

ملحوظة

جهد التغذية 1

Vcc5

4.75


5.25

V


جهد التغذية 2

Vcc3

3.13


3.45

V


تيار التغذية - مصدر Vcc5

Icc5



250

مللي أمبير


تيار التغذية - مصدر Vcc3

Icc3



500

مللي أمبير


إجمالي طاقة الوحدة

P



3.5

دبليو


جهاز الإرسال

معاوقة الدخل التفاضلية

رين


100


Ω

1

تأرجح إدخال البيانات التفاضلية

Vin,pp

150


820

ملي فولت


جهد تعطيل الإرسال

VD

2.0


Vcc

V


جهد تمكين الإرسال

فين

أرضي


GND+ 0.8

V


تعطيل الإرسال وقت التأكيد

الأنيق



100

آنسة


تفعيل الإرسال وقت التأكيد

تي_ون



100

آنسة


المتلقي

تأرجح خرج البيانات التفاضلية

Vout,pp

300

500

850

ملي فولت


زمن ارتفاع إخراج البيانات

tr



35

ملاحظة:

2

وقت سقوط إخراج البيانات

tf



35

ملاحظة:

2

عطل في خط الرؤية

خطأ VLOS

Vcc – 0.5


VccHOST

V

3

مستوى الرؤية طبيعي

معيار VLOS

أرضي


GND+0.5

V

3

رفض مصدر الطاقة

PSR

انظر الملاحظة رقم 4 أدناه

4

ملحوظات

1. بعد اقتران التيار المتردد الداخلي.

2. 20 – 80 %

3. في حالة فقدان الإشارة، يتم توصيل الدائرة ذات المجمع المفتوح بمقاومة تتراوح قيمتها بين 4.7 كيلو أوم و10 كيلو أوم إلى جهد يتراوح بين 3.15 و3.6 فولت. يشير المنطق 0 إلى التشغيل الطبيعي، بينما يشير المنطق 1 إلى عدم اكتشاف أي إشارة.

4. وفقًا للقسم 2.7.1 في مواصفات XFP MSA.


المعلمات البصرية (TOP = 0 إلى 70 درجة مئوية)

المعلمة

رمز

مين

النوع

الأعلى

وحدة

المرجع.

جهاز الإرسال

معدل تاريخ التشغيل

BR

9.95


11.3

جيجابت/ثانية


معدل الخطأ في البت

بير



10-12



أقصى قوة إطلاق

PMAX

1


+5

ديسيبل ميلي واط

1

الطول الموجي البصري

λ

1530

1550

1565

نانومتر


نسبة الانقراض البصري

غرفة الطوارئ

8.2



ديسيبل


عرض الطيف

Δλ



1

نانومتر


نسبة كبت الوضع الجانبي

SSRmin

30



ديسيبل


وقت الصعود/الهبوط (20%~80%)

Tr/Tf



35

ملاحظة:


متوسط قوة إطلاق جهاز الإرسال المتوقف

بوف



-30

ديسيبل ميلي واط


ارتعاش الإرسال

Txj

متوافق مع كل متطلبات المعيار


قناع العين البصري


IEEE802.3ae

2

المتلقي

معدل تاريخ التشغيل

BR

9.95


11.3

جيجابت/ثانية


حساسية جهاز الاستقبال

سين



-24

ديسيبل ميلي واط

2

أقصى طاقة دخل

PMAX

-7



ديسيبل ميلي واط

2

الطول الموجي المركزي البصري

λC

1260


1600

نانومتر


انعكاس جهاز الاستقبال

وصفة طبية



-27

ديسيبل


إلغاء تأكيد خط البصر

فقدان الذاكرة



-24

ديسيبل ميلي واط


تأكيد خط الرؤية

لوسا

-34



ديسيبل ميلي واط


التخلف في LOS

لوش

0.5


5

ديسيبل


ملحوظات:

1. يتم إطلاق الطاقة الضوئية في الألياف أحادية النمط.

2. تم القياس باستخدام نمط اختبار PRBS 231-1 بسرعة 10.3125 جيجابت في الثانية BER<10-12.



تخصيص رمز التعريف الشخصي

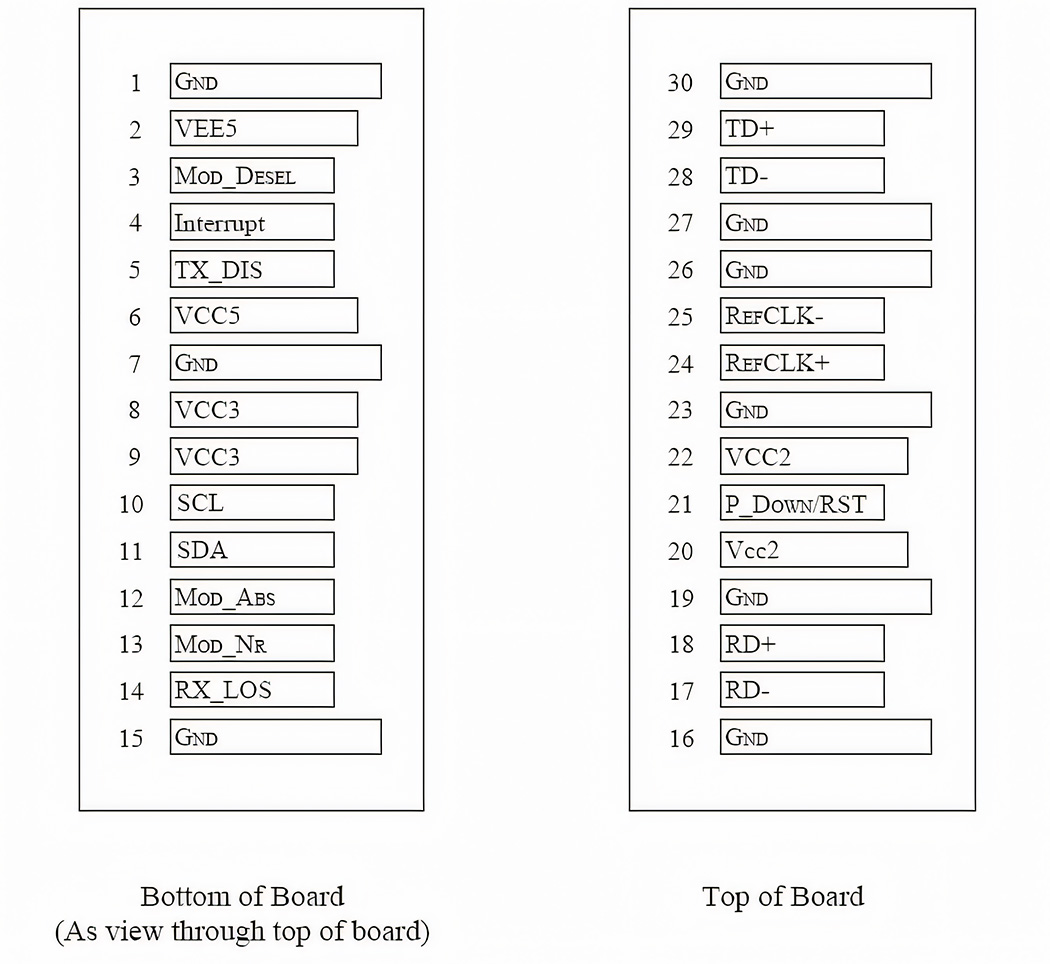

مخطط أرقام وأسماء دبابيس موصل لوحة المضيف

10G XFP 80km

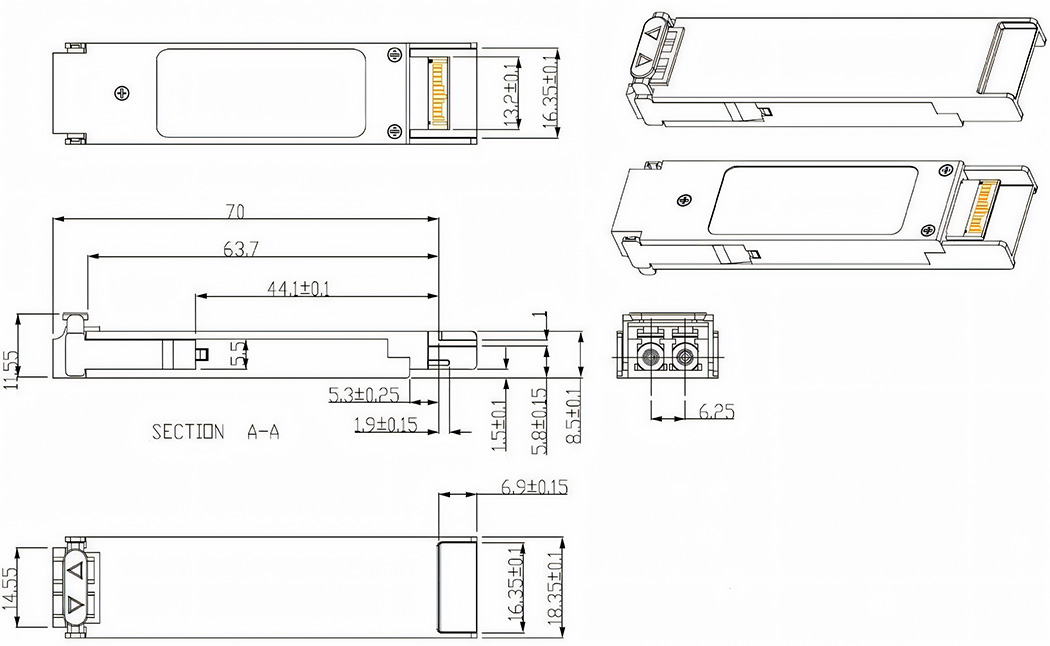

الأبعاد الميكانيكية

10G XFP 40km
