وحدة 100G CFP2 LR4 ثنائية المعدل بمدى 10 كيلومتر
منتجات
بيت /

أجهزة الإرسال والاستقبال الضوئية

/

جهاز إرسال واستقبال ضوئي بسرعة 100 جيجابت

/وحدة 100G CFP2 LR4 ثنائية المعدل بمدى 10 كيلومتر

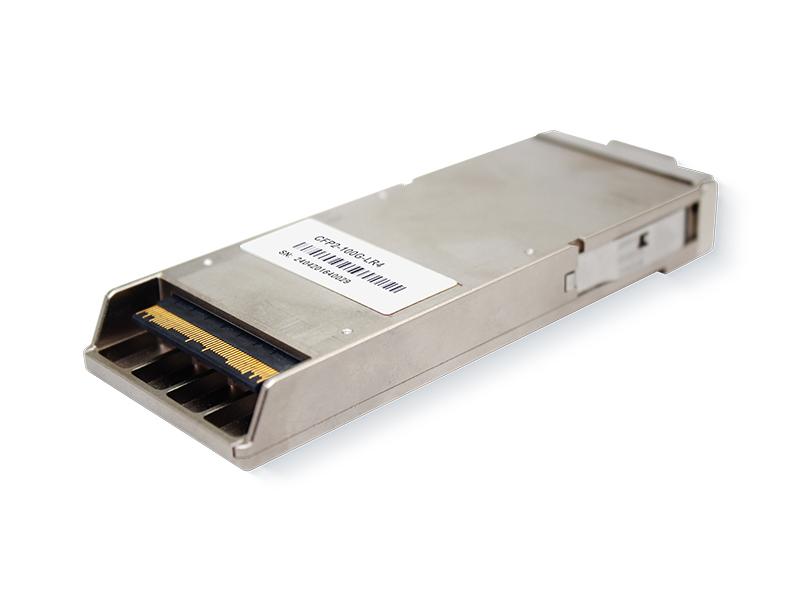

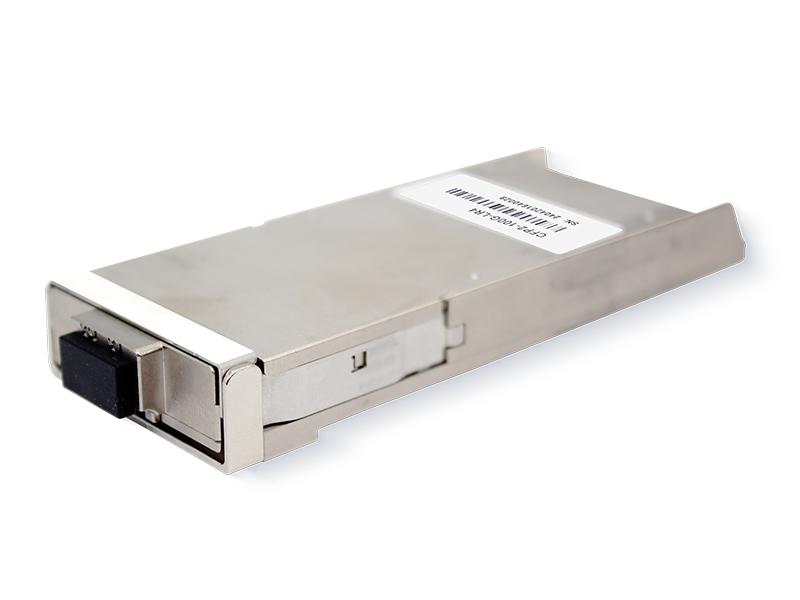

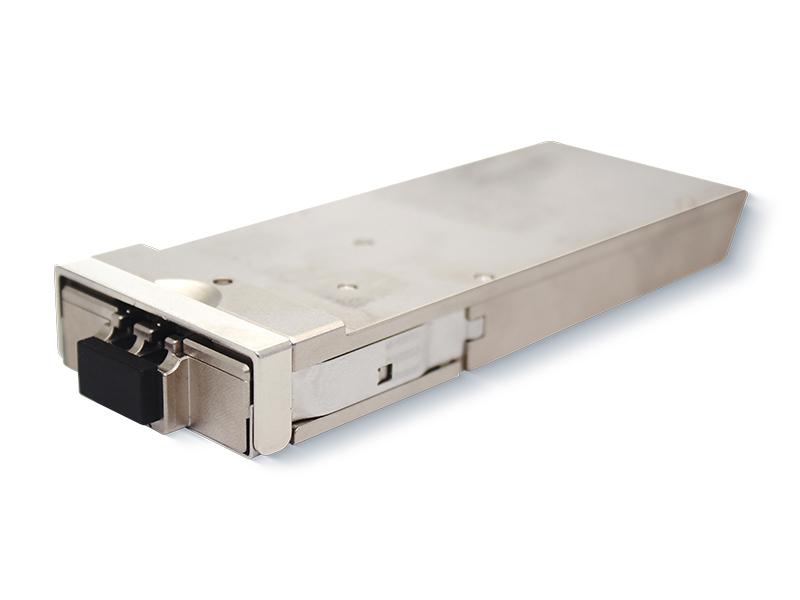

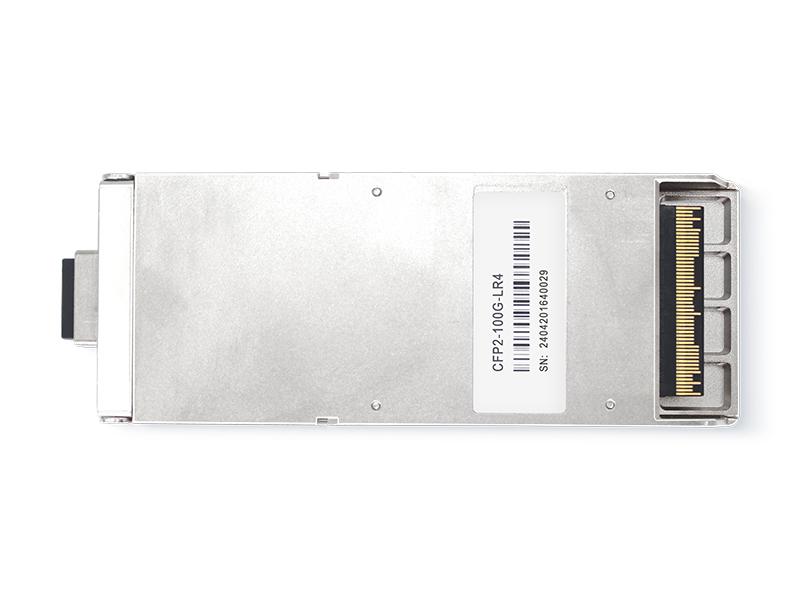

100G CFP Module
100G CFP Module 100G CFP Module 100G CFP Module 100G CFP Module

وحدة 100G CFP2 LR4 ثنائية المعدل بمدى 10 كيلومتر

سمات

  • يدعم معدلات متعددة (100GE و OTU4)؛ من 103.1 جيجابت/ثانية إلى 111.8 جيجابت/ثانية إجماليًا؛
  • يصل مدى الإرسال إلى 10 كيلومترات على الألياف أحادية النمط؛
  • ليزر LANWDM وجهاز استقبال PIN مع SOA؛
  • واجهة كهربائية عالية السرعة للإدخال/الإخراج (CAUI-4)؛
  • واجهة MDIO مع تشخيص رقمي متكامل
  • حزمة CFP2 MSA مزودة بموصل LC مزدوج؛
  • مصدر طاقة واحد +3.3 فولت؛
  • أقصى استهلاك للطاقة 12 واط؛
  • درجة حرارة تشغيل العلبة: من 0 إلى +70 درجة مئوية؛
  • يتوافق مع معيار IEEE802.3ba ومعيار ITU-T G.959.1؛
  • يتوافق مع توجيهات الاتحاد الأوروبي 2015/863/EU؛


طلب

  • 100GBASE-LR4
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

CFP2-100G-LR4

وحدة 100G CFP2 LR4 ثنائية المعدل بمدى 10 كيلومتر



معلومات الطلب

رقم القطعة

معدل نقل البيانات

الليزر

نوع الألياف

مسافة

واجهة بصرية

درجة حرارة

DDMI

CFP2-100G-LR4

103.1~111.8 جيجابت في الثانية

LWDM

SMF

10 كم

LC

0~70 درجة مئوية

Y


أعلى التقييمات المطلقة

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظات

درجة حرارة التخزين

TS

-40

-

+85

درجة مئوية


جهد التغذية

VCC

-0.5

-

+4.0

V


الرطوبة النسبية التشغيلية

RH

-

-

+85

%



ظروف التشغيل الموصى بها

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظات

درجة حرارة علبة التشغيل

TC

0

-

+70

درجة مئوية


جهد مصدر الطاقة

VCC

3.13

3.3

3.47

V


أقصى تبديد للطاقة

PD

-

-

12

دبليو


معدل البت الإجمالي

شجاع

-

103.125

111.8

جيجابت/ثانية


معدل بت المسار

برلان

-

25.78

27.95

جيجابت/ثانية


مسافة الإرسال

تي دي


-

10

كم

عبر SMF


الخصائص البصرية

جهاز الإرسال

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظات

مسار الطول الموجي المركزي 0

λ0

1294.53

1295.56

1296.59

نانومتر


المسار 1 لطول الموجة المركزي

λ1

1299.02

1300.05

1301.09

نانومتر


المسار الثاني لطول الموجة المركزية

λ2

1303.54

1304.58

1305.63

نانومتر


الطول الموجي المركزي، الممر 3

λ3

1308.09

1309.14

1310.19

نانومتر


إجمالي طاقة الإطلاق، 100 جيجا إلكترون فولت

كرة

-

-

10.5

ديسيبل ميلي واط

1

إجمالي قوة الإطلاق، OTU4

كرة

-

-

8.9


1

متوسط طاقة الإطلاق لكل مسار، 100 جيجا إلكترون فولت

ممر PTX

-4.3

-

4.5

ديسيبل ميلي واط

1

متوسط قوة الإطلاق لكل مسار، OTU4

ممر PTX

-2.5

-

2.9

ديسيبل ميلي واط

1

OMA لكل حارة، 100GE

أوما

-1.3

-

4.5

ديسيبل ميلي واط

1

OMA–TDP لكل مسار، 100GE

OMA_TDP

-2.3

-

-

ديسيبل ميلي واط


نسبة الانقراض، 100 مليار

غرفة الطوارئ

4

-

-

ديسيبل


نسبة الانقراض، OTU4

غرفة الطوارئ

7

-

-

ديسيبل


الفرق في قوة الإطلاق بين المسارات

PTX_DELTA_LANE

-

-

5

ديسيبل


متوسط طاقة الخرج (عند إيقاف تشغيل الليزر)

عبوس

-

-

-30

ديسيبل ميلي واط


نسبة كبح الوضع الجانبي

SMSR

30

-

-

ديسيبل


قناع للعين بصري، 100 غرام

{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} متوافق مع معيار IEEE 802.3ba

2

قناع العين البصري، OTU4

{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} متوافق مع معيار ITU-T G.959.1

2

المتلقي

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظات

مسار الطول الموجي المركزي 0

λ0

1294.53

1295.56

1296.59

نانومتر


المسار 1 لطول الموجة المركزي

λ1

1299.02

1300.05

1301.09

نانومتر


المسار الثاني لطول الموجة المركزية

λ2

1303.54

1304.58

1305.63

نانومتر


الطول الموجي المركزي، الممر 3

λ3

1308.09

1309.14

1310.19

نانومتر


متوسط طاقة الاستقبال لكل مسار، 100 جيجابت إيثرنت

PRX _LANE

-10.6


4.5

ديسيبل ميلي واط


حساسية OMA لكل مسار، 100GE

بوما لين

-

-

-8.6

ديسيبل ميلي واط

3

متوسط طاقة الاستقبال لكل مسار، OTU4

PRX_AVE_LANE

-8.8


2.9

ديسيبل ميلي واط


الحساسية لكل مسار، OTU4

PRX_AVE_LANE

-

-

-10.3

ديسيبل ميلي واط

4

عتبة الضرر

ضرر جسدي

5.5

-

-

ديسيبل ميلي واط


انعكاس جهاز الاستقبال

RL

-

-

-26

ديسيبل


ملحوظات:

1. يتم إطلاق الطاقة الضوئية في الألياف أحادية النمط.

2. تم القياس باستخدام نمط اختبار PRBS 231-1 @25.78125/27.952 جيجابت/ثانية، نسبة الإصابة ≤5E-5.

3. تم القياس باستخدام نمط اختبار PRBS 231-1 بسرعة 25.78125 جيجابت/ثانية، BER≤1E-12.

4. تم القياس باستخدام نمط اختبار PRBS 231-1 بسرعة 27.952 جيجابت/ثانية، BER≤5E-5 قبل FEC.


الخصائص الكهربائية

إشارة عالية السرعة: متوافقة مع معيار CAUI-4 (IEEE 802.3bm)

إشارة منخفضة السرعة: متوافقة مع مواصفات أجهزة CFP2 MSA

جهاز الإرسال (مدخل الوحدة)

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظات

سعة إدخال البيانات التفاضلية

VIN,PP

85

-

900

mVpp


عدم تطابق الإنهاء التفاضلي


-

-

10

%


تعطيل الإرسال

التشغيل العادي

فيل

-0.3

-

0.8

V


تعطيل الليزر

فيروس نقص المناعة البشرية

2.0

-

VCC+0.3

V


جهاز الاستقبال (مخرج الوحدة)

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظات

سعة خرج البيانات التفاضلية

VOUT,PP

200

-

900

mVpp


عدم تطابق الإنهاء التفاضلي (1 ميجاهرتز)


-

-

10

%


زمن ارتفاع/انخفاض الخرج، 20%~80%

TR

12

-

-

ملاحظة:


Rx_LOS

التشغيل العادي

المجلد

-

-

0.2

V


فقدان الإشارة

VOH

VCC-0.2

-

-

V



التشخيص الرقمي

المعلمة

يتراوح

دقة

وحدة

معايرة

درجة حرارة

من 0 إلى 70

±3

درجة مئوية

داخلي

الجهد االكهربى

من 0 إلى VCC

±3%

V

داخلي

تيار انحياز الإرسال لكل مسار

من 0 إلى 100

±10%

مللي أمبير

داخلي

طاقة خرج جهاز الإرسال لكل مسار

من -4.3 إلى 4.5

±3

ديسيبل ميلي واط

داخلي

طاقة جهاز الاستقبال (لكل حارة)

من -10.6 إلى 4.5

±3

ديسيبل ميلي واط

داخلي


الأبعاد الميكانيكية
