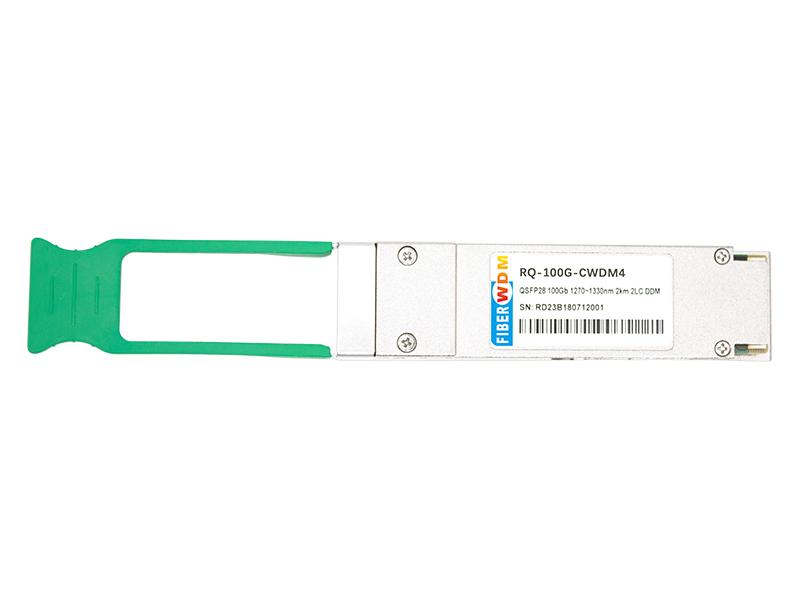

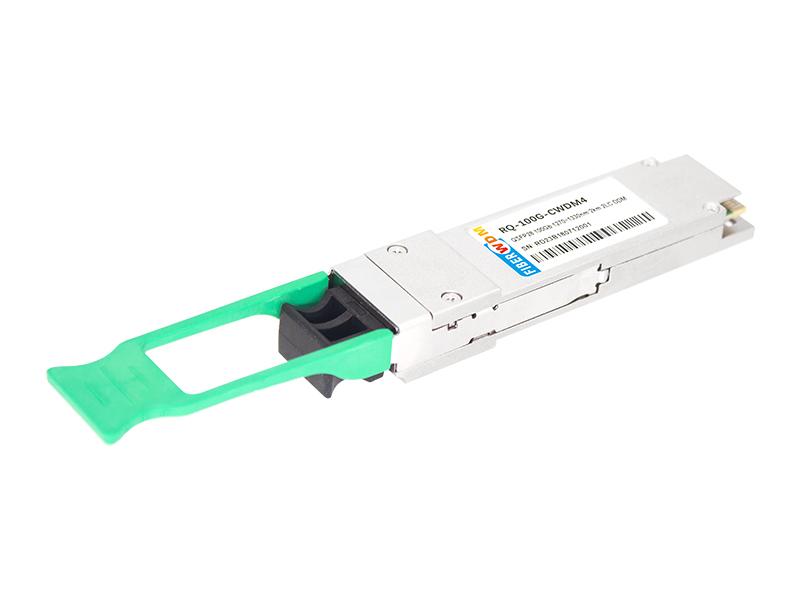

RQ-100G-CWDM4
جهاز إرسال واستقبال ضوئي 100G QSFP28 CWDM4 بمسافة 2 كم LC
جهاز الإرسال والاستقبال الضوئي 100G QSFP28 CWDM4 من FIBERWDM هو جهاز إرسال واستقبال ضوئي أحادي الوضع 4x25G، قابل للتوصيل السريع. تتيح تقنية System On Glass™ (SOG™) الفريدة من FIBERWDM دمج 4 أجهزة إرسال و4 أجهزة استقبال ووحدة MUX/DeMUX ضوئية في حزمة صغيرة الحجم توفر وصلة بيانات بسرعة 100 جيجابت في الثانية في مساحة QSFP28 صغيرة

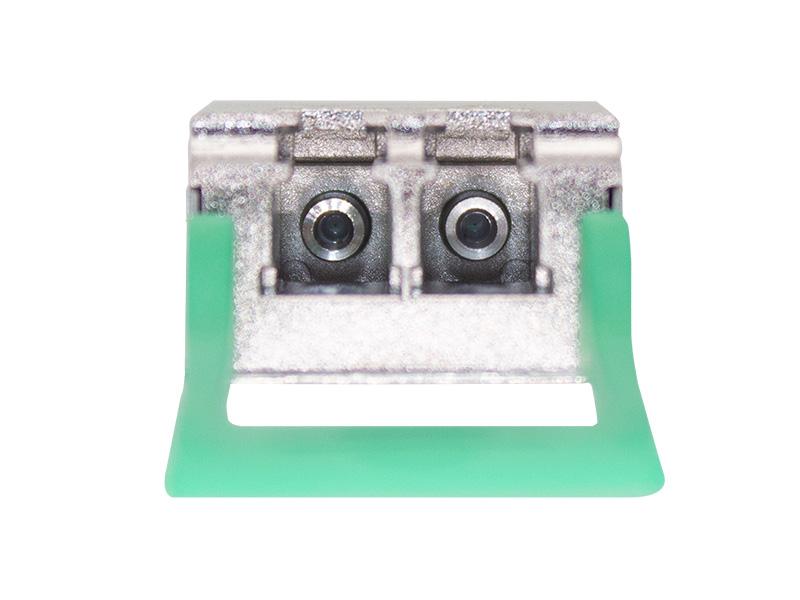

تعتمد وصلة الألياف الضوئية على موصلين من نوع LC أحاديي النمط (SMF)، أحدهما للإرسال (Tx) والآخر للاستقبال (Rx). يتكون كل من الإرسال والاستقبال من 4 قنوات CWDM بسرعة 25 جيجابت/ثانية، بأطوال موجية في نطاق 1300 نانومتر. صُمم جهاز الإرسال والاستقبال QSFP28 CWDM4 للتطبيقات التي يصل مداها إلى 2000 متر، مع استخدام تصحيح الأخطاء الأمامية (FEC).
يعتمد هذا الجهاز الإرسال والاستقبالي على تقنية FIBERWDM PLC الخاصة، باستخدام أجهزة إلكترونية ضوئية مثبتة على السطح دون عناصر في الفضاء الحر. يتيح التصميم الفريد للمحرك البصري صغر حجم لا مثيل له مع الحفاظ على متانة Telcordia.
المراجعات
|
المراجعة |
التاريخ |
الوصف |
|
أ |
٢٧ أكتوبر ٢٠١٥ |
الإصدار الأولي |
|
ب |
٥ أبريل ٢٠١٦ |
تصميم ميكانيكي محدّث مع لسان سحب معدّل |
|
ج |
2 سبتمبر 2016 |
تصميم ميكانيكي معدل ورقم القطعة |
|
د |
23 ديسمبر 2021 |
تحديث صور ورسومات الوحدة |
وصف عام
متوافق مع المواصفات الفنية لـ 100G CWDM4 MSA الإصدار 1.0
يدعم وصلات بيانات بسرعة 100 جيجابت في الثانية بمسافة تتراوح من مترين إلى كيلومترين عبر ألياف أحادية الوضع قياسية
بصمة QSFP28 (موصل رباعي صغير الحجم قابل للتوصيل) مع منفذي توصيل ضوئي أحادي الاتجاه من نوع LC SMF
متوافق مع معيار SFF-8665 لحلول أجهزة الإرسال والاستقبال القابلة للتوصيل (QSFP28) MSA
واجهة كهربائية تعتمد على معيار CAUI-4 كما هو محدد في معيار IEEE 802.3 CL83E
متوافق مع معيار SFF-8636 لواجهة الإدارة المشتركة MSA
واجهة كهربائية بموصل حافة قابل للتوصيل السريع ذو 38 سنًا
يتكون جهاز الإرسال من مدخل رباعي مُعاد توقيته، وأربعة ليزرات CWDM DFB غير مبردة تعمل على شبكة أطوال موجية ITU G.694.2 عند 1271 و1291 و1311 و1331 نانومتر، ويتم تجميعها في مخرج SMF واحد
يتكون جهاز الاستقبال من وحدة فك تشفير CWDM، وجهاز استقبال رباعي الثنائيات الضوئية، ومخرج كهربائي معاد توقيته
يوفر مراقبة الانحياز وطاقة الإرسال (TPM) لكل قناة من قنوات الإرسال الأربعة.
يوفر مراقبة قوة الإشارة المستلمة (RSSI) لكل قناة من قنوات الاستقبال الأربع.
يوفر مراقبة مصادر الجهد ودرجة حرارة الهيكل
يوفر إشارات وجود الوحدة ومقاطعتها
دبابيس التحكم في الإدخال لاختيار الوحدة، وإعادة ضبط الوحدة، وأوضاع الطاقة المنخفضة
يدعم التشغيل في درجات حرارة تتراوح من 0 درجة مئوية إلى +70 درجة مئوية
يتضمن خيار برمجة مخصص لتنفيذ أمان الوحدة
أقصى التقييمات المطلقة
|
المعلمة |
الرمز |
م في |
مليون × |
الوحدات |
|
نطاق درجة حرارة التخزين |
TSTG |
-40 |
+85 |
درجة مئوية |
|
جهد التغذية |
Vcc |
O |
4 |
V |
|
الرطوبة النسبية |
الرطوبة النسبية |
من 10% إلى 90% بدون تكثيف |
||
ظروف التشغيل
|
المعلمة |
الرمز |
الحد الأدنى |
الحد الأقصى |
الوحدات |
|
درجة حرارة الهيكل - التشغيل |
درجة حرارة الهيكل |
3.14 |
70 |
درجة مئوية |
|
جهد التغذية |
Vcc |
|
3.46 |
V |
|
استهلاك الطاقة |
PDISS |
|
3.5 |
واط |
|
استهلاك الطاقة - وضع LP |
PDISS-LP |
|
1.5 |
واط |
تخصيصات مسارات الطول الموجي
|
معلمات جهاز الإرسال |
المسار |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدات |
|
نطاق طول موجة المسار |
المسار 0 |
1264.5 |
1271 |
1277.5 |
نانومتر |
|
المسار 1 |
1284.5 |
1291 |
1297.5 |
نانومتر |
|
|
الممر 2 |
1304.5 |
1311 |
1317.5 |
نانومتر |
|
|
الممر 3 |
1324.5 |
1331 |
1337.5 |
نانومتر |
المواصفات البصرية لجهاز الإرسال
|
معلمات جهاز الإرسال |
المسار |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدات |
|
معدل الإشارة، لكل مسار |
|
25.78125±100 جزء في المليون |
جيجابت/ثانية |
||
|
نطاق طول موجة المسار |
المسار 0 |
1264.5 |
1271 |
1277.5 |
نانومتر |
|
المسار 1 |
1284.5 |
1291 |
1297.5 |
نانومتر |
|
|
الممر 2 |
1304.5 |
1311 |
1317.5 |
نانومتر |
|
|
الممر 3 |
1324.5 |
1331 |
1337.5 |
نانومتر |
|
|
متوسط القدرة الضوئية لكل مسار |
|
-6.5 |
|
2.5 |
ديسيبل ميلي واط |
|
إجمالي متوسط طاقة الإطلاق |
|
|
|
8.5 |
ديسيبل ميلي واط |
|
سعة التعديل البصري (OMA)، لكل مسار |
|
-4 |
|
2.5 |
ديسيبل ميلي واط |
|
قوة الإطلاق في OMA مطروحًا منها TDP، لكل مسار |
|
-5 |
|
|
ديسيبل ميلي واط |
|
عقوبة جهاز الإرسال والتشتت (TDP) لكل مسار |
|
|
|
3 |
ديسيبل |
|
متوسط طاقة الإطلاق لكل مسار في ولاية تكساس |
|
|
|
-30 |
ديسيبل ميلي واط |
|
نسبة الانطفاء |
|
3.5 |
|
|
ديسيبل |
|
ضوضاء الشدة النسبية (OMA) |
|
|
|
-130 |
ديسيبل/هرتز |
|
قمع الوضع الجانبي النسبة (SMSR) |
|
30 |
|
|
ديسيبل |
|
تحمل فقدان العودة البصرية |
|
|
|
20 |
ديسيبل |
|
انعكاس جهاز الإرسال |
|
|
|
-12 |
ديسيبل |
|
دقة مراقبة طاقة خرج جهاز الإرسال |
|
-3 |
|
3 |
ديسيبل |
|
تعريف قناع عين جهاز الإرسال (X1، X2، X3، Y1، Y2، Y3) |
{0.31.0.4.0.45.0.34.0.38.0.4} |
|
|||
المواصفات البصرية لجهاز الاستقبال
|
معلمات جهاز الاستقبال |
المسار |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدات |
|
معدل الإشارة، لكل مسار |
|
25.78125 ± 100 جزء في المليون |
GB/S |
||
|
نطاق طول موجة المسار |
المسار 0 |
1264.5 |
1271 |
1277.5 |
نانومتر |
|
المسار 1 |
1284.5 |
1291 |
1297.5 |
نانومتر |
|
|
الممر 2 |
1304.5 |
1311 |
1317.5 |
نانومتر |
|
|
الممر 3 |
1324.5 |
1331 |
1337.5 |
نانومتر |
|
|
عتبة الضرر |
|
3.5 |
|
|
ديسيبل ميلي واط |
|
متوسط قوة الاستقبال، لكل مسار |
|
-11.5 |
|
2.5 |
ديسيبل ميلي واط |
|
طاقة جهاز الاستقبال، لكل مسار (OMA) |
|
|
|
2.5 |
ديسيبل ميلي واط |
|
انعكاسية المستقبل |
|
|
|
-26.0 |
ديسيبل |
|
حساسية المستقبل (OMA) لكل مسار عند معدل خطأ بت 5 × 10-5 |
|
|
|
-10.0 |
ديسيبل ميلي واط |
|
دقة RSSI |
|
-3.0 |
|
3.0 |
ديسيبل |

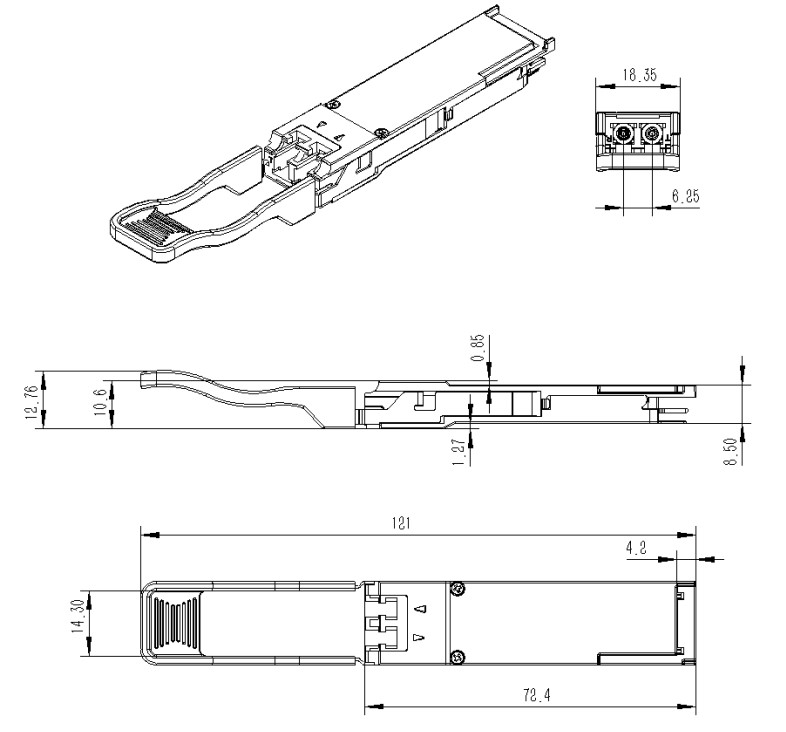

الرسومات الميكانيكية
الشكل 3. الأبعاد الميكانيكية
معلومات الطلب
|
رقم القطعة |
الوصف |
|
RQ-100G-CWDM4 |
جهاز إرسال واستقبال ضوئي LC بسرعة 100 جيجابت/ثانية QSFP28 CWDM4 بمدى 2 كيلومتر |
