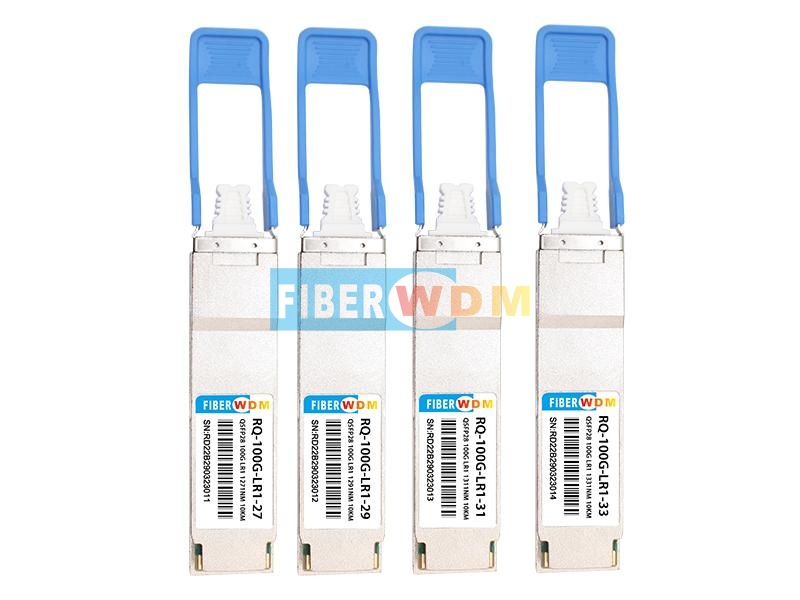

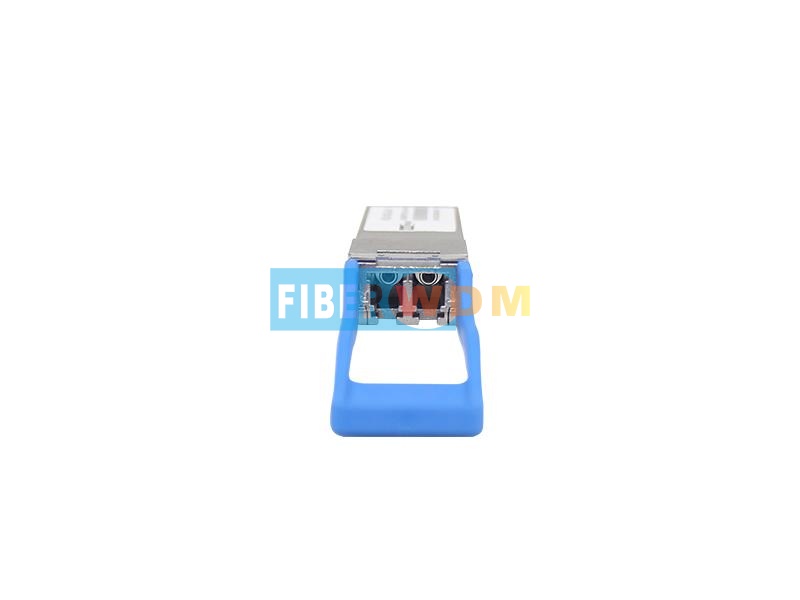

جهاز إرسال واستقبال ضوئي LC بسرعة 100 جيجابت QSFP28 LR1 بمدى 10 كيلومترات، أحادي الطول الموجي 1271/1291/1311/1331 نانومتر

P رقم العمل الفني

تحديد

رمز التطبيق

علية

معدل البيانات

Tx

شفاه ممتلئة

وصفة طبية

S (OMA)

ريا ch

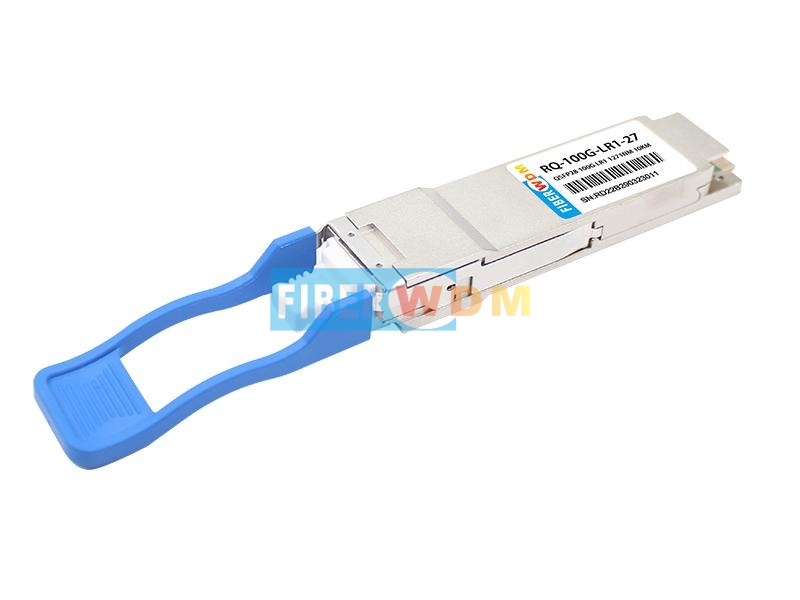

RQ-100G-LR1-27

QSFP28

106.25 جيجابت/ثانية

ليزر DFB مبرد بطول موجي 1271 نانومتر

-1.9~4.8 ديسيبل ميلي واط

دبوس

<-6.1 ديسيبل ميلي واط

10 كم

100GBASE-LR

RQ-100G-LR1-29

QSFP28

106.25 جيجابت/ثانية

ليزر DFB مبرد بطول موجي 1291 نانومتر

-1.9~4.8 ديسيبل ميلي واط

دبوس

<-6.1 ديسيبل ميلي واط

10 كم

100GBASE-LR

RQ-100G-LR1-31

QSFP28

106.25 جيجابت/ثانية

ليزر DFB مبرد بطول موجي 1311 نانومتر

-1.9~4.8 ديسيبل ميلي واط

دبوس

<-6.1 ديسيبل ميلي واط

10 كم

100GBASE-LR

RQ-100G-LR1-33

QSFP28

106.25 جيجابت/ثانية

ليزر DFB مبرد بطول موجي 1331 نانومتر

-1.9~4.8 ديسيبل ميلي واط

دبوس

<-6.1 ديسيبل ميلي واط

10 كم

100GBASE-LR

فقرة متر

رمز

وحدة

مين

ما x

نطاق درجة حرارة التخزين

تس

أو سي

-40

+85

الرطوبة النسبية

RH

%

5

85

جهد مصدر الطاقة

Vcc

V

-0.5

+3.6

نطاق درجة حرارة علبة التشغيل

Tc

أو سي

-5

75

عتبة تلف جهاز الاستقبال لكل مسار

Pdag

ديسيبل ميلي واط

5.8

P المعامل

الوحدات

دقيقة.

نموذجي.

الأعلى.

ملحوظة s

ظروف التشغيل الموصى بها

درجة حرارة علبة التشغيل

درجة مئوية

0

+70

جهد مصدر الطاقة

V

3.135

3.3

3.465

معدل نقل البيانات (كهربائي)

جيجابت في الثانية

25.781 25*4

26.5625*4

معدل نقل البيانات (بصري)

جيجابت في الثانية

106.25

مسافة الربط مع G.652

كم

10

P آرام إيتر

وحدة

مين

النوع

الأعلى

ملحوظة s

مدخلات الطاقة الكهربائية لجهاز الإرسال من المضيف عند نقطة التوصيل TP1a

تأرجح إدخال البيانات التفاضلية

ملي فولت

900

المعاوقة التفاضلية

Ω

100

عدم تطابق الإنهاء التفاضلي

%

10

مخرج الطاقة الكهربائية لجهاز الاستقبال إلى المضيف عند نقطة الاختبار TP4

تأرجح إدخال البيانات التفاضلية

ملي فولت

900

ارتفاع العين، الناتج التفاضلي

ملي فولت

228

عرض العين، الناتج

واجهة المستخدم

0.57

المعاوقة التفاضلية

Ω

100

عدم تطابق الإنهاء التفاضلي

%

10

فقرة متر

الوحدات

دقيقة.

نموذجي.

الأعلى.

ملحوظات

معدل الإرسال

GBd

53.125 ± 100 جزء في المليون

PAM4

لين سنتر دبليو إل

نانومتر

1264.5

1277.5

RQ-100G-RL1-27

1284.5

1297.5

RQ-100G-RL1-29

1304.5

1317.5

RQ-100G-RL1-31

1324.5

1337.5

RQ-100G-RL1-33

نسبة قمع الوضع الجانبي

ديسيبل

30

قدرة الخرج الضوئي

ديسيبل ميلي واط

-1.9

4.8

سعة التعديل البصري

ديسيبل ميلي واط

1.1

5

بالنسبة لـ TDECQ < 1.4 ديسيبل

TDECQ-0 .3

5

لـ 1.4 ديسيبل < TDEC Q < TEDCQ(m

الفأس)

إغلاق عين عقوبة التشتت وجهاز الإرسال لـ PAM4 (TDECQ)

ديسيبل

3.4

تيك

ديسيبل

3.4

TDECQ-TECQ

ديسيبل

2.5

نسبة الانقراض

ديسيبل

3.5

متوسط قوة إطلاق جهاز الإرسال المتوقف

ديسيبل

-15

تجاوز/قصور جهاز الإرسال

%

22

تحمل فقدان العودة البصرية

ديسيبل

15.6

انعكاس جهاز الإرسال

ديسيبل

-26

زمن انتقال جهاز الإرسال

ملاحظة:

17

RINx OMA (الحد الأقصى) حيث x هو الحد الأقصى لتحمل فقدان العودة البصرية

ديسيبل/هرتز

-136

P المعامل

وحدة s

دقيقة.

نموذجي.

الأعلى.

ملحوظات

معدل الاستقبال

GBd

53.125 ± 100 جزء في المليون

PAM4

لين سنتر دبليو إل

نانومتر

1260

1610

عتبة الضرر

ديسيبل ميلي واط

5.8

متوسط قدرة الاستقبال

ديسيبل ميلي واط

-8.2

4.8

قدرة جهاز الاستقبال (OMA)

ديسيبل ميلي واط

5

حساسية الاستقبال (OMA)

ديسيبل ميلي واط

-6.1

لـ TDECQ <1.4dB@BER2.4e-4

-7.5+T ECQ

لـ 1.4 ديسيبل < TDECQ < TEDCQ(max) عند معدل خطأ بت 2.4e-4

الحساسية المفرطة للتوتر (OMA)

ديسيبل ميلي واط

-4.1

انعكاس جهاز الاستقبال

د ب

-26

شروط اختبار حساسية جهاز الاستقبال تحت الضغط:

إغلاق العين المجهد لـ

PAM4 (شروط الاختبار)

د ب

3.4

SECQ

SECQ-10*lgCeq

د ب

3.4
