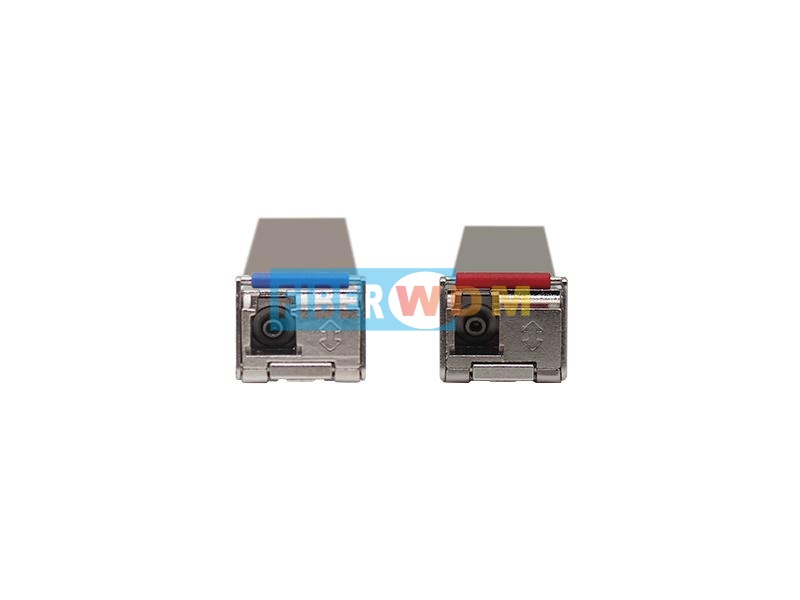

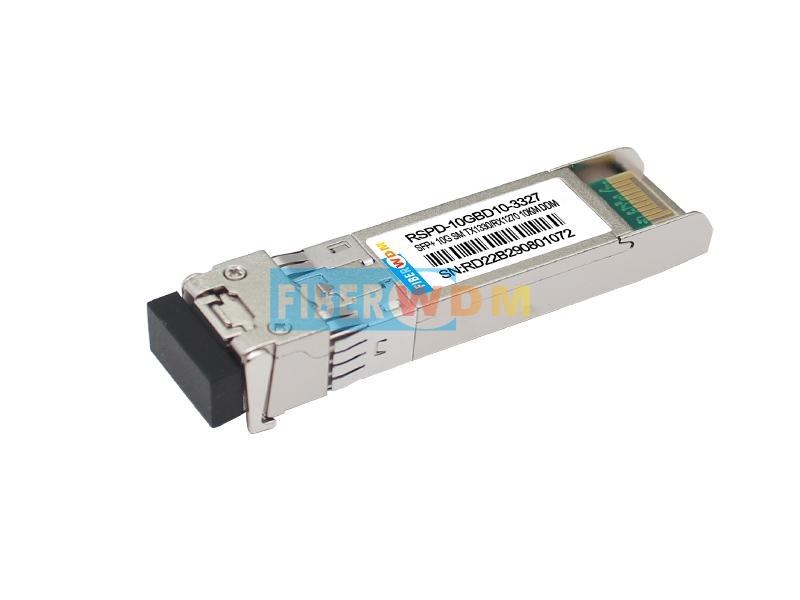

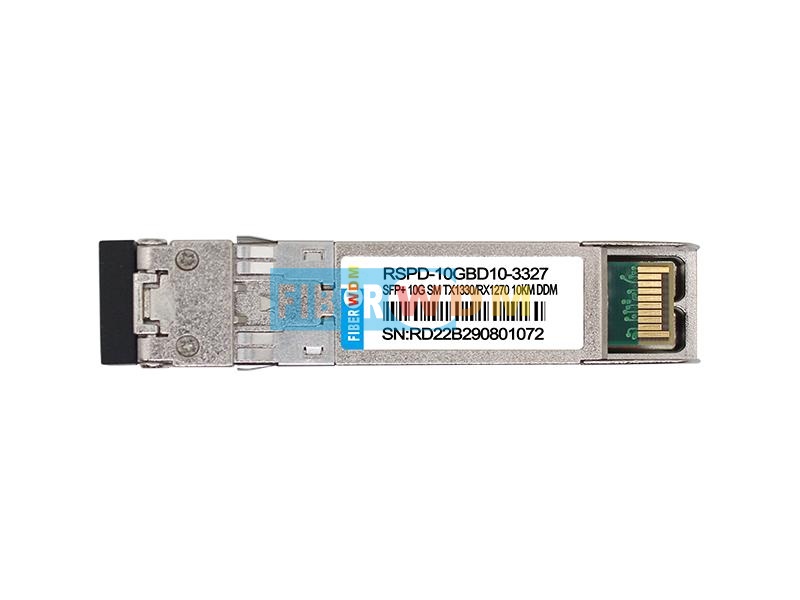

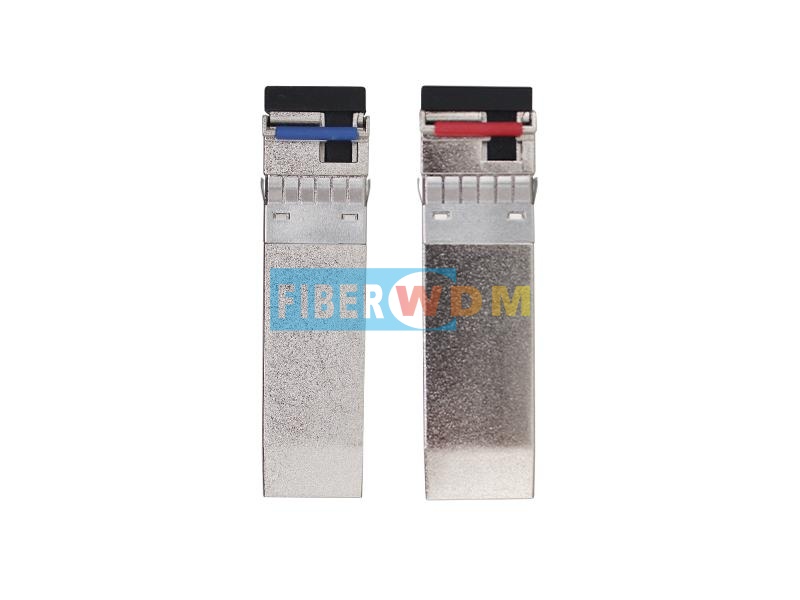

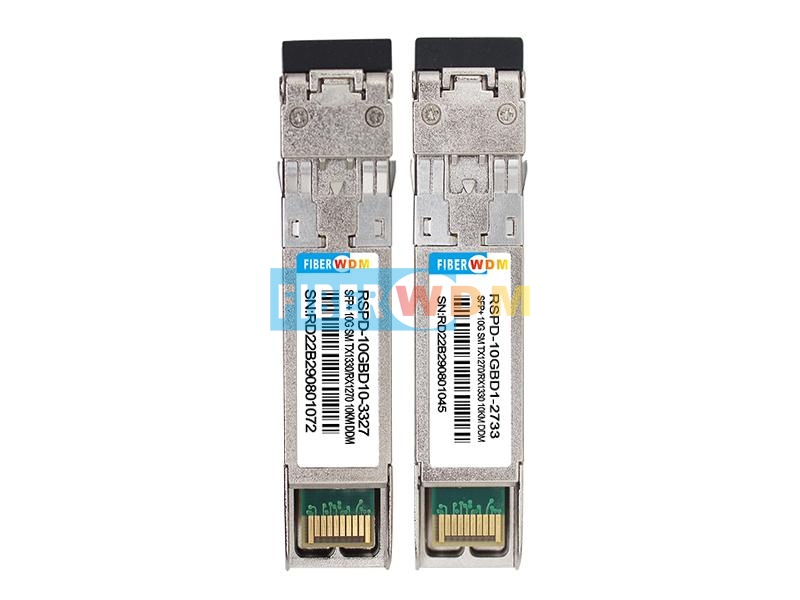

وحدة إرسال واستقبال ضوئية SFP+ 10G BIDI 10KM، تدعم سرعة نقل بيانات تصل إلى 10 جيجابت/ثانية ولمسافة تصل إلى 10 كيلومترات عبر ليف بصري واحد. تعمل هذه الوحدة في حلول اتصال مراكز البيانات عالية السرعة، وحلول الربط الأمامي لشبكات الجيل الخامس، ومفاتيح الشبكات، وشبكات النقل الضوئية (PTN)، وشبكات النقل الضوئية (OTN)، وغيرها.
سمات:
جهاز إرسال واستقبال SFP+ ثنائي الاتجاه بسرعة 10 جيجابت/ثانية ومدى 10 كيلومترات، قابل للتوصيل السريع، موصل LC واحد، جهد +3.3 فولت، نطاق تردد 1270 نانومتر/1330 نانومتر بتقنية CWDM DFB، DD م
تتوافق وحدات الإرسال والاستقبال FIBERWDM' RSPD-10GBD10-2733 وRSPD-10GBD10-3327 ثنائية الاتجاه بسرعة 10 جيجابت/ثانية وبمدى 10 كيلومترات مع مواصفات اتفاقية SFP+ متعددة المصادر (MSA) الحالية. وهي متوافقة مع معايير 10GBASE-LR/LW Ethernet وSONET OC-192 / SDH و10G Fibre Channel 1200-SM-LL-L. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في اتفاقية SFP+ متعددة المصادر.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
جهد الإمداد |
VCCT، R |
-0.5 |
|
4 |
V |
|
الرطوبة النسبية |
RH |
0 |
|
85 |
% |
بيئة التشغيل الموصى بها
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة تشغيل العلبة |
TC |
-5 |
|
+70 |
درجة مئوية |
|
جهد الإمداد |
VCCT، R |
+3.135 |
|
+3.465 |
V |
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
350 |
مللي أمبير |
|
تبديد الطاقة |
PD |
|
|
1.5 |
دبليو |
الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
مين |
النوع |
الأعلى |
وحدة |
ملحوظة |
||
|
جهاز الإرسال: |
||||||||
|
تأرجح جهد الدخل التفاضلي |
|
180 |
|
700 |
mVpp |
1 |
||
|
تعطيل إدخال الإرسال |
ح |
فيروس نقص المناعة البشرية |
2.0 |
|
Vcc+0.3 |
V |
|
|
|
ل |
فيل |
0 |
|
0.8 |
V |
|
||
|
تمكين إخراج الإرسال |
ح |
VOH |
2.4 |
|
Vcc+0.3 |
V |
|
|
|
ل |
المجلد |
0 |
|
0.4 |
V |
2 |
||
|
معاوقة الدخل التفاضلية |
زين |
80 |
100 |
120 |
Ω |
|
||
|
المتلقي |
||||||||
|
تأرجح جهد الخرج التفاضلي |
|
300 |
|
850 |
mVpp |
3 |
||
|
مخرجات خط الرؤية |
ح |
VOH |
2.4 |
|
Vcc+0.3 |
V |
2 |
|
|
ل |
المجلد |
0 |
|
0.4 |
V |
|
||
|
معاوقة الخرج التفاضلية |
زون |
80 |
100 |
120 |
Ω |
|
||
ملحوظات:
ملاحظة 1) يتم ربط TD+/- داخليًا بتيار متردد مع إنهاء تفاضلي 100 أوم داخل الوحدة.
ملاحظة ٢) مخرجات Tx Fault و Rx LOS هي مخارج ذات مجمع مفتوح، ويجب توصيلها بمقاومات سحب تتراوح قيمتها بين ٤٫٧ كيلو أوم و ١٠ كيلو أوم على اللوحة الرئيسية. يجب أن يكون جهد السحب بين ٢٫٠ فولت و Vcc+٠٫٣ فولت.
ملاحظة 3) يتم توصيل مخرجات RD+/- داخليًا بتيار متردد، ويجب إنهاؤها بمقاومة 100 أوم (تفاضلية) عند SERDES الخاص بالمستخدم.
المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
مين |
النوع |
الأعلى |
وحدة |
المرجع. |
|
|
جهاز الإرسال |
|||||||
|
معدل البت |
BR |
9.9 |
|
11.3 |
جيجابت/ثانية |
|
|
|
الطول الموجي البصري |
RSPD-10GBD10-2733 |
λ |
1260 |
1270 |
1280 |
نانومتر |
|
|
RSPD-10GBD10-3327 |
λ |
1320 |
1330 |
1340 |
|
||
|
متوسط القدرة الناتجة |
بو |
-6 |
|
-1 |
ديسيبل ميلي واط |
|
|
|
نسبة الانقراض البصري |
غرفة الطوارئ |
3.5 |
|
|
ديسيبل |
|
|
|
عرض الطيف |
Δλ |
|
|
1 |
نانومتر |
|
|
|
نسبة كبح الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
|
|
قناع العين البصري |
|
متوافق مع معيار IEEE802.3ae |
|
||||
|
المتلقي |
|||||||
|
معدل البت |
BR |
9.9 |
|
11.3 |
جيجابت/ثانية |
|
|
|
الطول الموجي البصري |
RSPD-10GBD10-2733 |
λ |
1320 |
1330 |
1340 |
نانومتر |
|
|
RSPD-10GBD10-3327 |
λ |
1260 |
1270 |
1280 |
|
|
|
|
حساسية جهاز الاستقبال |
سين |
|
|
-14.5 |
ديسيبل ميلي واط |
1 |
|
|
أقصى طاقة دخل |
PMAX |
0 |
|
|
ديسيبل ميلي واط |
|
|
|
إلغاء تأكيد خط البصر |
فقدان الذاكرة |
|
|
-15 |
ديسيبل ميلي واط |
|
|
|
تأكيد خط الرؤية |
لوسا |
-25 |
|
|
ديسيبل ميلي واط |
|
|
|
التخلف في LOS |
لوش |
0.5 |
|
4 |
ديسيبل |
|
|
ملحوظات:
1) تم القياس باستخدام PRBS بقيمة 231-1 عند معدل خطأ بت 1 × 10-12 ونسبة انقراض 3.5 ديسيبل.
معلومات الطلب
|
رقم المنتج |
معدل نقل البيانات (جيجابت/ثانية) |
الطول الموجي (نانومتر) |
المدى (كم) |
إل دي |
قدرة الإرسال (ديسيبل ميلي واط) |
PD |
حساسية الاستقبال (ديسيبل ميلي واط) |
درجة الحرارة (℃) |
|
RSPD-10GBD10-2733 |
10 |
TX1270/RX1330 |
10 |
الاتحاد الألماني لكرة القدم |
-6~1 |
دبوس |
<-14.5 |
0~70 |
|
RSPD-10GBD10-3327 |
10 |
TX1330/RX1270 |
10 |
الاتحاد الألماني لكرة القدم |
-6~1 |
دبوس |
<-14.5 |
0~70 |
