وحدة إرسال واستقبال ضوئية SFP+ بتقنية CWDM بسرعة 10 جيجابت/ثانية ولمسافة تصل إلى 80 كيلومترًا. تعمل هذه الوحدة في حلول الاتصال عالية السرعة لمراكز البيانات، وحلول الربط الأمامي لشبكات الجيل الخامس، ومفاتيح الشبكات، وشبكات النقل الضوئية (PTN)، وشبكات النقل الضوئية (OTN)، وغيرها.
سمات
جهاز إرسال واستقبال SFP+ بتقنية CWDM بسرعة 10 جيجابت/ثانية ومدى 80 كم، قابل للتوصيل السريع، ثنائي الاتجاه، موصل LC، جهد +3.3 فولت، نطاق 1470-1610 نانومتر، مزود بتقنية CWDM EML&APD، أحادي الوضع

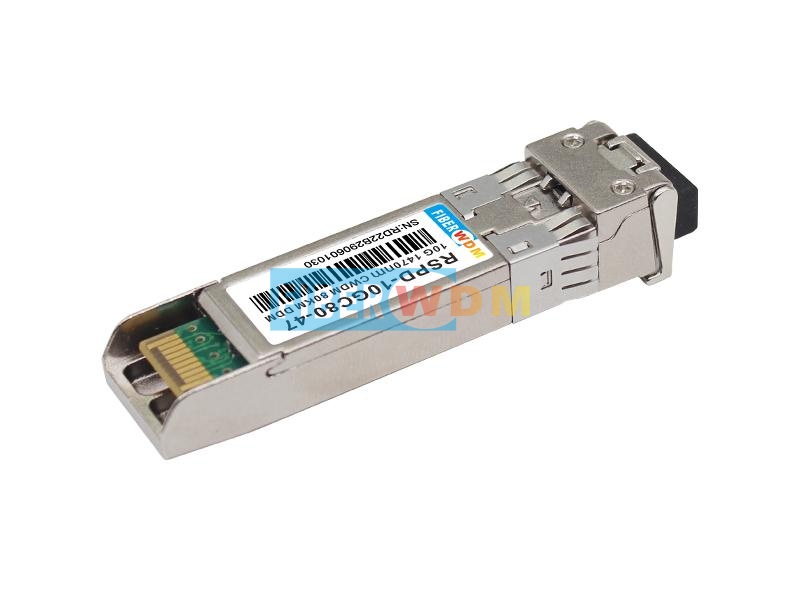

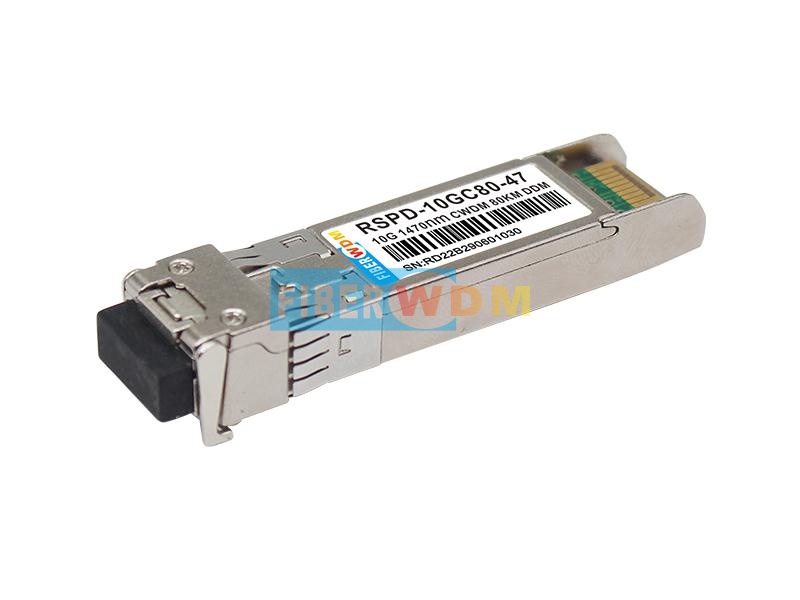

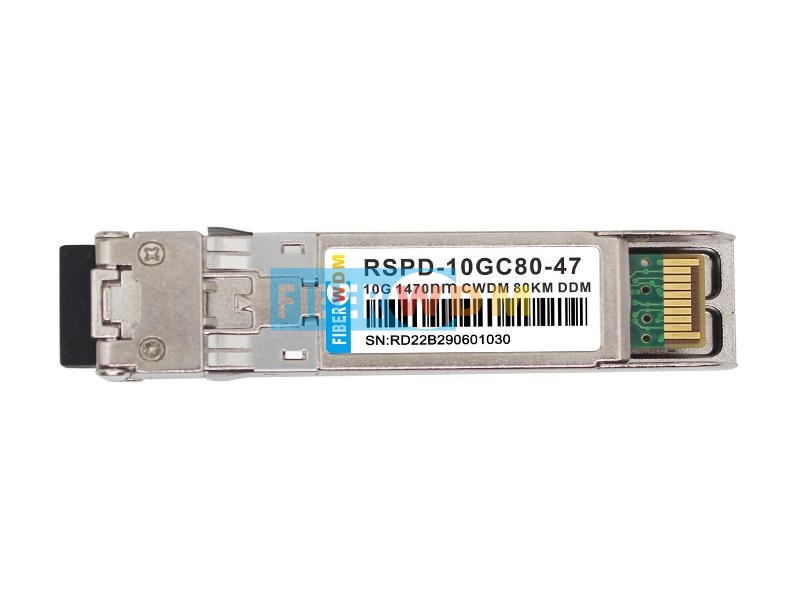

وحدة الإرسال والاستقبال الضوئية RSPD-10GC80-XX من FIBERWDM، وهي وحدة CWDM 80KM SFP+ بسرعة 10 جيجابت/ثانية، صغيرة الحجم للغاية، مصممة لتطبيقات الاتصالات الضوئية التسلسلية بسرعة 10 جيجابت/ثانية. تقوم هذه الوحدة بتحويل تدفق البيانات الكهربائية التسلسلية بسرعة 10 جيجابت/ثانية إلى إشارة خرج ضوئية بنفس السرعة، وتحويل إشارة الدخل الضوئية بسرعة 10 جيجابت/ثانية إلى تدفقات بيانات كهربائية تسلسلية بنفس السرعة. وتتوافق واجهة التوصيل الكهربائي عالية السرعة (10 جيجابت/ثانية) تمامًا مع مواصفات SFI.
يوفر جهاز الإرسال عالي الأداء CWDM EML بتردد 1470-1610 نانومتر وجهاز الاستقبال APD عالي الحساسية أداءً فائقًا لتطبيقات الإيثرنت على وصلات تصل إلى 80 كم.
تتوافق وحدة SFP+ مع معايير SFF-8431 وSFF-8432 وIEEE 802.3ae 10GBASE-ZR. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في SFF-8472.
يوفر عامل الشكل المتوافق تمامًا مع معيار SFP إمكانية التوصيل السريع، وترقيات سهلة للمنفذ البصري، وانبعاثات منخفضة للتداخل الكهرومغناطيسي.
أقصى التقييمات المطلقة
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
درجة حرارة تشغيل العلبة |
TA |
٠ |
|
٧٠ |
درجة مئوية |
|
أقصى جهد تغذية |
Vcc |
-٠٫٥ |
|
4 |
V |
|
الرطوبة النسبية |
RH |
٠ |
|
85 |
% |
الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
ملاحظة |
|
جهد التغذية |
Vcc |
3.135 |
|
3.465 |
V |
|
|
تيار التغذية |
Icc |
|
|
600 |
مللي أمبير |
|
|
استهلاك الطاقة |
P |
|
|
2 |
W |
|
|
قسم جهاز الإرسال: |
||||||
|
مقاومة الإدخال التفاضلية |
Rin |
|
100 |
|
أوم |
1 |
|
تحمل جهد التيار المستمر أحادي الطرف لمدخل الإرسال (Ref VeeT) |
V |
-0.3 |
|
4 |
V |
|
|
تأرجح جهد الدخل التفاضلي |
Vin,pp |
180 |
|
700 |
ملي فولت |
2 |
|
جهد تعطيل الإرسال |
VD |
2 |
|
Vcc |
V |
3 |
|
جهد تمكين الإرسال |
VEN |
Vee |
|
Vee+0.8 |
V |
|
|
قسم جهاز الاستقبال: |
||||||
|
تحمل جهد الخرج أحادي الطرف |
V |
-0.3 |
|
4 |
V |
|
|
جهد خرج Rx التفاضلي |
Vo |
300 |
|
850 |
ملي فولت |
|
|
زمن صعود وهبوط خرج جهاز الاستقبال |
Tr/Tf |
30 |
|
|
ps |
4 |
|
خطأ LOS |
خطأ VLOS |
2 |
|
VccHOST |
V |
٥ |
|
خط الرؤية عادي |
خط الرؤية المباشر عادي |
Vee |
|
Vee+0.8 |
V |
٥ |
ملاحظة:
١. متصل مباشرة بدبابيس إدخال بيانات الإرسال. اقتران التيار المتردد من الدبابيس إلى دائرة تشغيل الليزر المتكاملة
2. وفقًا لـ SFF-8431 الإصدار 3.0
3. في إنهاء تفاضلي 100 أوم.
4. 20%～80%
5. مخرج LOS هو مخرج جامع مفتوح. يجب سحبه لأعلى بمقاومة 4.7 كيلو أوم - 10 كيلو أوم على اللوحة المضيفة. التشغيل العادي هو منطق 0؛ فقدان الإشارة هو منطق 1. أقصى جهد سحب لأعلى هو 5.5 فولت
المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
ملاحظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي المركزي |
λc |
λ-6.5 |
|
λ+6.5 |
نانومتر |
|
|
العرض الطيفي |
Δλ |
|
|
1 |
نانومتر |
|
|
متوسط القدرة الضوئية |
متوسط القدرة |
٠ |
|
+4 |
ديسيبل ميلي واط |
1 |
|
طاقة إيقاف الليزر |
إيقاف |
|
|
-30 |
ديسيبل ميلي واط |
|
|
نسبة الانقراض |
ER |
8.2 |
|
|
ديسيبل |
|
|
عقوبة تشتت جهاز الإرسال |
TDP |
|
|
3.0 |
ديسيبل |
2 |
|
ضوضاء الشدة النسبية |
Rin |
|
|
-128 |
ديسيبل/هرتز |
3 |
|
تحمل فقدان العودة البصرية |
|
20 |
|
|
ديسيبل |
|
|
قسم جهاز الاستقبال: |
||||||
|
الطول الموجي المركزي |
λr |
1260 |
|
1620 |
نانومتر |
|
|
حساسية جهاز الاستقبال (OMA) |
سين |
|
|
-23 |
ديسيبل ميلي واط |
4 |
|
الحساسية للإجهاد (OMA) |
سينست |
|
|
-21 |
ديسيبل ميلي واط |
4 |
|
لوس أسيرت |
لوسا |
-34 |
|
- |
ديسيبل ميلي واط |
|
|
لوس ديسيرت |
LOSD |
|
|
-24 |
ديسيبل ميلي واط |
|
|
التخلف |
LOSH |
0.5 |
|
|
ديسيبل |
|
|
حمل زائد |
قمر صناعي |
-7 |
|
|
ديسيبل ميلي واط |
٥ |
|
انعكاس جهاز الاستقبال |
Rrx |
|
|
-12 |
ديسيبل |
|
ملاحظة:
1. أرقام متوسط الطاقة هي معلوماتية فقط، وفقًا لمعيار IEEE802.3ae.
2. يتطلب رقم TWDP أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431. يتم حساب TWDP باستخدام كود Matlab المقدم في البند 68.6.6.2 من معيار IEEE802.3ae
3. انعكاس 12 ديسيبل.
4. شروط اختبارات جهاز الاستقبال تحت الضغط وفقًا لمعيار IEEE802.3ae. يتطلب اختبار CSRS أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431
5. الحمل الزائد على جهاز الاستقبال المحدد في OMA وتحت أسوأ حالة إجهاد شاملة.
خصائص التوقيت
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
وقت تأكيد تعطيل الإرسال |
إيقاف التشغيل |
|
|
10 |
لنا |
|
وقت إلغاء تعطيل الإرسال |
وقت التشغيل |
|
|
1 |
مللي ثانية |
|
وقت التهيئة، بما في ذلك إعادة ضبط خطأ الإرسال |
t_int |
|
|
300 |
مللي ثانية |
|
TX_FAULT من خطأ إلى تأكيد |
t_fault |
|
|
100 |
لنا |
|
تعطيل الإرسال، وقت بدء إعادة الضبط |
إعادة الضبط |
10 |
|
|
لنا |
|
وقت تأكيد فقدان إشارة جهاز الاستقبال |
TA,RX_LOS |
|
|
100 |
لنا |
|
وقت إلغاء تأكيد فقدان إشارة جهاز الاستقبال |
Td,RX_LOS |
|
|
100 |
لنا |
|
وقت تغيير اختيار المعدل |
t_ratesel |
|
|
10 |
لنا |
|
وقت ساعة المعرف التسلسلي |
t_serial-clock |
|
|
100 |
كيلوهرتز |

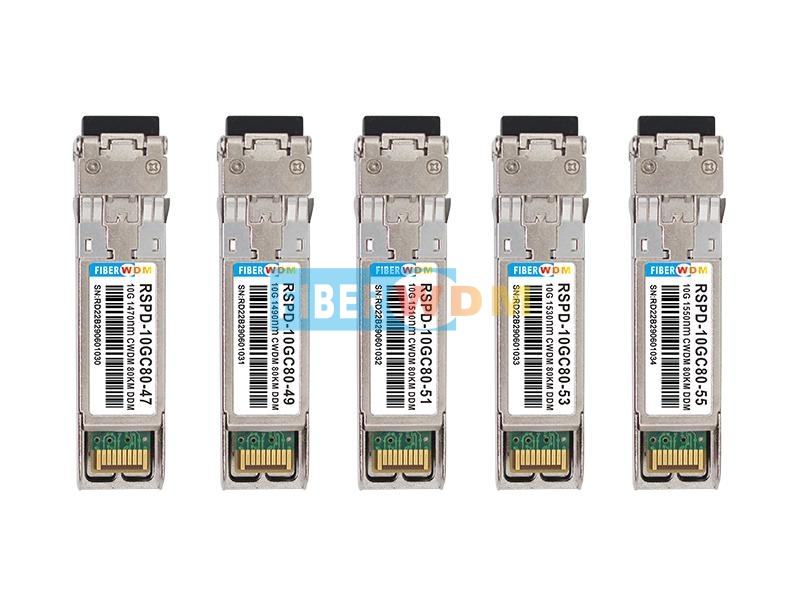

معلومات الطلب:
|
رقم القطعة |
وصف المنتج |
|
RSPD-10GC80-47 |
SFP+، 1470 نانومتر CWDM، 10 جيجابت في الثانية، LC، 80 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM |
|
RSPD-10GC80-49 |
SFP+، 1490 نانومتر CWDM، 10 جيجابت في الثانية، LC، 80 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM |
|
RSPD-10GC80-51 |
SFP+، CWDM بطول موجي 1510 نانومتر، 10 جيجابت في الثانية، LC، 80 كم، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM |
|
RSPD-10GC80-53 |
SFP+، 1530 نانومتر CWDM، 10 جيجابت في الثانية، LC، 80 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM |
|
RSPD-10GC80-55 |
SFP+، CWDM بطول موجي 1550 نانومتر، 10 جيجابت في الثانية، LC، 80 كم، درجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM |
|
RSPD-10GC80-57 |
SFP+، 1570 نانومتر CWDM، 10 جيجابت في الثانية، LC، 80 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM |
|
RSPD-10GC80-59 |
SFP+، CWDM بطول موجي 1590 نانومتر، 10 جيجابت في الثانية، LC، 80 كم، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM |
|
RSPD-10GC80-61 |
SFP+، 1610 نانومتر CWDM، 10 جيجابت في الثانية، LC، 80 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM |
