تطبيق جهاز الإرسال والاستقبال SFP+ بتقنية DWDM بسرعة 10 جيجابت/ثانية ولمسافة 80 كيلومترًا في شبكات إيثرنت 10GBASE-ZR/ZW، وSonet OC-192/SDH، وقناة الألياف الضوئية 10 جيجابت، وشبكات DWDM
الميزات:

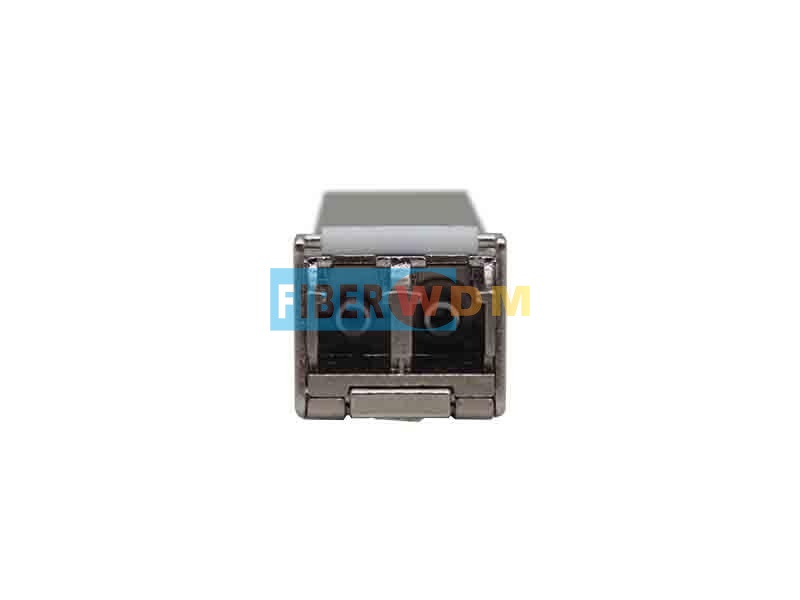

جهاز إرسال واستقبال ضوئي DWDM SFP+ بسرعة 10 جيجابت/ثانية، قابل للتوصيل السريع، بموصل LC مزدوج، بجهد +3.3 فولت، وتردد 100 جيجاهرتز، بتقنية DWDM EML&APD، أحادي الوضع

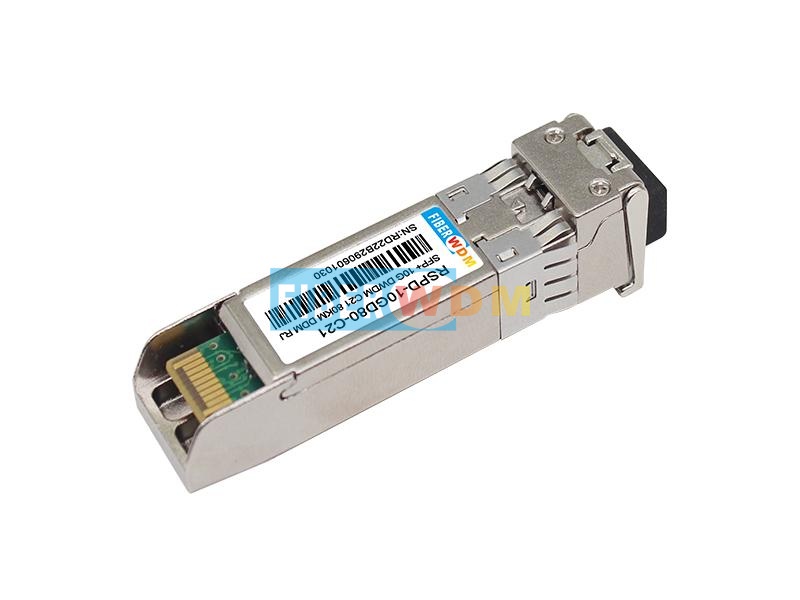

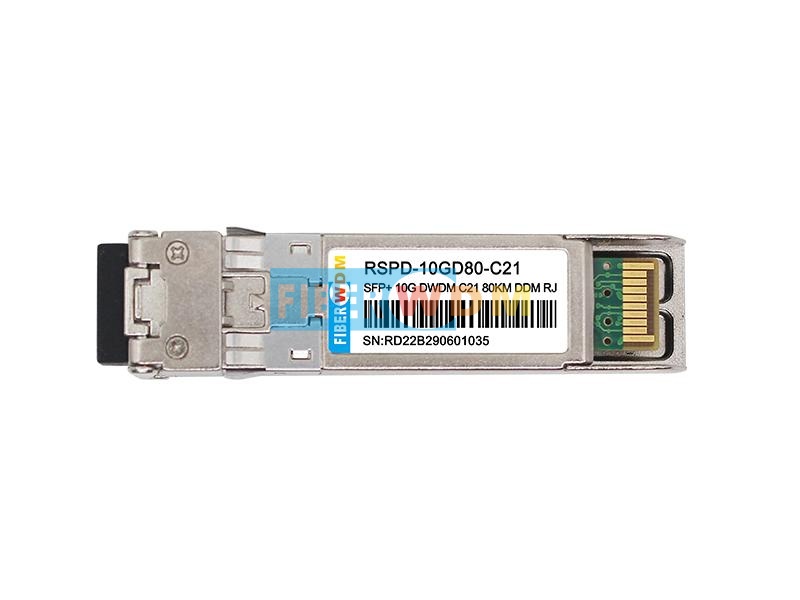

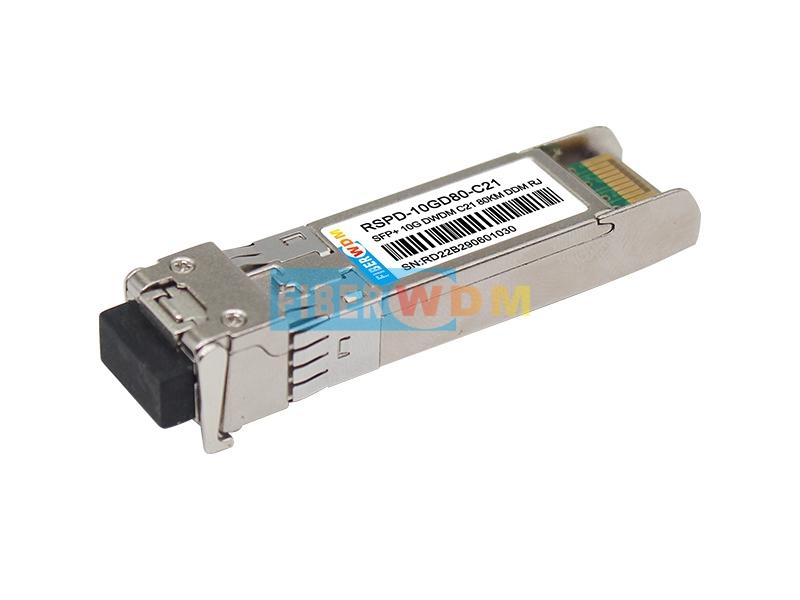

وحدة الإرسال والاستقبال الضوئية RSPD-10GD80-Cxx من FIBERWDM، بتقنية DWDM 10G ومدى 80 كم، هي وحدة صغيرة الحجم للغاية تعمل بسرعة 10 جيجابت/ثانية، ومصممة لتطبيقات الاتصالات الضوئية التسلسلية بسرعة 10 جيجابت/ثانية. تقوم هذه الوحدة بتحويل تدفق البيانات الكهربائية التسلسلية بسرعة 10 جيجابت/ثانية إلى إشارة خرج ضوئية بنفس السرعة، وتحويل إشارة الدخل الضوئية بسرعة 10 جيجابت/ثانية إلى تدفقات بيانات كهربائية تسلسلية بنفس السرعة. وتتوافق واجهة التوصيل الكهربائي عالية السرعة (10 جيجابت/ثانية) تمامًا مع مواصفات SFI.
يوفر جهاز الإرسال DWDM EML عالي الأداء وجهاز الاستقبال APD عالي الحساسية أداءً فائقًا لتطبيقات الإيثرنت على وصلات تصل إلى 80 كم.
تتوافق وحدة SFP+ مع معايير SFF-8431 وSFF-8432 وIEEE 802.3ae 10GBASE-ZR. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في SFF-8472.
يوفر عامل الشكل المتوافق تمامًا مع معيار SFP إمكانية التوصيل السريع، وترقيات سهلة للمنفذ البصري، وانبعاثات منخفضة للتداخل الكهرومغناطيسي.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
درجة حرارة تشغيل العلبة |
مساعد تدريس |
0 |
|
70 |
درجة مئوية |
|
أقصى جهد تغذية |
Vcc |
-0.5 |
|
4 |
V |
|
الرطوبة النسبية |
RH |
0 |
|
85 |
% |
الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
جهد التغذية |
Vcc |
3.135 |
|
3.465 |
V |
|
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
450 |
مللي أمبير |
|
|
استهلاك الطاقة |
P |
|
|
1.5 |
دبليو |
|
|
قسم جهاز الإرسال: |
||||||
|
معاوقة الدخل التفاضلية |
رين |
|
100 |
|
Ω |
1 |
|
تحمل جهد التيار المستمر أحادي الطرف لمدخل الإرسال (Ref VeeT) |
V |
-0.3 |
|
4 |
V |
|
|
تأرجح جهد الدخل التفاضلي |
Vin,pp |
180 |
|
700 |
ملي فولت |
2 |
|
جهد تعطيل الإرسال |
VD |
2 |
|
Vcc |
V |
3 |
|
جهد تمكين الإرسال |
فين |
في |
|
Vee+0.8 |
V |
|
|
قسم جهاز الاستقبال: |
||||||
|
تحمل جهد الخرج أحادي الطرف |
V |
-0.3 |
|
4 |
V |
|
|
جهد خرج Rx التفاضلي |
صوت |
300 |
|
850 |
ملي فولت |
|
|
زمن صعود وهبوط خرج جهاز الاستقبال |
Tr/Tf |
30 |
|
|
ملاحظة: |
4 |
|
عطل في خط الرؤية |
خطأ VLOS |
2 |
|
VccHOST |
V |
5 |
|
مستوى الرؤية طبيعي |
معيار VLOS |
في |
|
Vee+0.8 |
V |
5 |
ملحوظة:
1. يتم توصيلها مباشرة بدبابيس إدخال بيانات الإرسال. يتم توصيل التيار المتردد من الدبابيس إلى دائرة تشغيل الليزر المتكاملة.
2. وفقًا لـ SFF-8431 الإصدار 3.0
3. في إنهاء تفاضلي 100 أوم.
4. 20% إلى 80%
5. مخرج LOS هو مخرج ذو مجمع مفتوح. يجب توصيله بمقاومة سحب تتراوح بين 4.7 كيلو أوم و10 كيلو أوم على اللوحة الرئيسية. التشغيل العادي هو منطق 0؛ وفقدان الإشارة هو منطق 1. أقصى جهد سحب هو 5.5 فولت.
المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي البصري - نهاية العمر الافتراضي |
λ |
إكس-100 |
X |
س+100 |
مساءً |
|
|
الطول الموجي البصري - بداية الحياة |
λ |
إكس-25 |
X |
س+25 |
مساءً |
|
|
متوسط القدرة البصرية |
متوسط |
0 |
|
+5 |
ديسيبل ميلي واط |
1 |
|
طاقة الليزر مطفأة |
بوف |
|
|
-30 |
ديسيبل ميلي واط |
|
|
نسبة الانقراض |
غرفة الطوارئ |
8.2 |
|
|
ديسيبل |
|
|
عقوبة تشتت جهاز الإرسال |
TDP |
|
|
3.0 |
ديسيبل |
2 |
|
ضوضاء الشدة النسبية |
رين |
|
|
-128 |
ديسيبل/هرتز |
3 |
|
تحمل فقدان العودة البصرية |
|
20 |
|
|
ديسيبل |
|
|
قسم جهاز الاستقبال: |
||||||
|
الطول الموجي المركزي |
λr |
1480 |
|
1565 |
نانومتر |
|
|
لوسيرت |
لوسا |
-40 |
|
- |
ديسيبل ميلي واط |
|
|
لوس ديسيرت |
فقدان الذاكرة |
|
|
-24 |
ديسيبل ميلي واط |
|
|
التخلف |
لوش |
0.5 |
|
|
ديسيبل |
|
|
التحميل الزائد |
قعد |
-7 |
|
|
ديسيبل ميلي واط |
5 |
|
انعكاس جهاز الاستقبال |
وصفة طبية |
|
|
-12 |
ديسيبل |
|
ملحوظة:
1. أرقام متوسط الطاقة هي معلوماتية فقط، وفقًا لمعيار IEEE802.3ae.
2. يتطلب حساب قيمة TWDP أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431. يتم حساب TWDP باستخدام كود Matlab المذكور في البند 68.6.6.2 من معيار IEEE802.3ae.
3. انعكاس 12 ديسيبل.
4. شروط اختبارات جهاز الاستقبال تحت الضغط وفقًا لمعيار IEEE802.3ae. يتطلب اختبار CSRS أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431.
5. الحمل الزائد على جهاز الاستقبال المحدد في OMA وتحت أسوأ حالة إجهاد شاملة.
خصائص التوقيت
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
تعطيل وقت التأكيد TX_Disable |
الأنيق |
|
|
10 |
نحن |
|
تعطيل الإرسال وقت النفي |
t_on |
|
|
1 |
آنسة |
|
وقت التهيئة يتضمن إعادة ضبط TX_FAULT |
لون |
|
|
300 |
آنسة |
|
TX_FAULT من خطأ إلى تأكيد |
خطأ t |
|
|
100 |
نحن |
|
تعطيل الإرسال وقت بدء إعادة الضبط |
t_reset |
10 |
|
|
نحن |
|
وقت تأكيد فقدان الإشارة من قبل جهاز الاستقبال |
TA,RX_LOS |
|
|
100 |
نحن |
|
وقت إلغاء تأكيد فقدان الإشارة لدى جهاز الاستقبال |
Td,RX_LOS |
|
|
100 |
نحن |
|
تحديد السعر وقت التغيير |
t_ratesel |
|
|
10 |
نحن |
|
معرف التسلسلي وقت الساعة |
t_serial-clock |
|
|
100 |
كيلوهرتز |
معلومات الطلب:

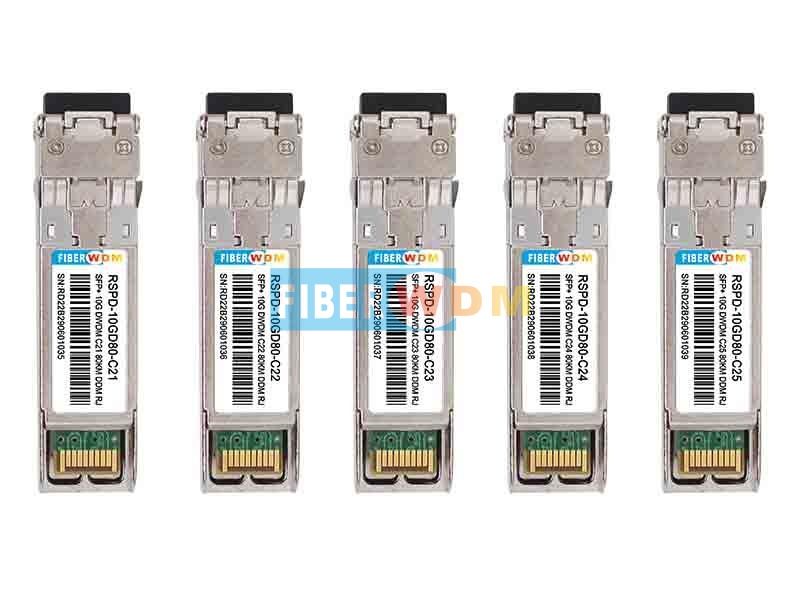

RSPD-10GD80-Cxx XX: الطول الموجي لشبكة الاتحاد الدولي للاتصالات 100 جيجا هرتز
|
رقم القطعة |
الطول الموجي المركزي (نانومتر) |
التردد (تيراهيرتز) |
|
RSPD-10GD80-C61 |
1528.77 |
196.1 |
|
RSPD-10GD80-C60 |
1529.55 |
196.0 |
|
RSPD-10GD80-C59 |
1530.33 |
195.9 |
|
RSPD-10GD80-C58 |
1531.12 |
195.8 |
|
RSPD-10GD80-C57 |
1531.90 |
195.7 |
|
RSPD-10GD80-C56 |
1532.68 |
195.6 |
|
RSPD-10GD80-C55 |
1533.47 |
195.5 |
|
RSPD-10GD80-C54 |
1534.25 |
195.4 |
|
RSPD-10GD80-C53 |
1535.04 |
195.3 |
|
RSPD-10GD80-C52 |
1535.82 |
195.2 |
|
RSPD-10GD80-C51 |
1536.61 |
195.1 |
|
RSPD-10GD80-C50 |
1537.40 |
195.0 |
|
RSPD-10GD80-C49 |
1538.19 |
194.9 |
|
RSPD-10GD80-C48 |
1538.98 |
194.8 |
|
RSPD-10GD80-C47 |
1539.77 |
194.7 |
|
RSPD-10GD80-C46 |
1540.56 |
194.6 |
|
RSPD-10GD80-C45 |
1541.35 |
194.5 |
|
RSPD-10GD80-C44 |
1542.14 |
194.4 |
|
RSPD-10GD80-C43 |
1542.94 |
194.3 |
|
RSPD-10GD80-C42 |
1543.73 |
194.2 |
|
RSPD-10GD80-C41 |
1544.53 |
194.1 |
|
RSPD-10GD80-C40 |
1545.32 |
194.0 |
|
RSPD-10GD80-C39 |
1546.12 |
193.9 |
|
RSPD-10GD80-C38 |
1546.92 |
193.8 |
|
RSPD-10GD80-C37 |
1547.72 |
193.7 |
|
RSPD-10GD80-C36 |
1548.51 |
193.6 |
|
RSPD-10GD80-C35 |
1549.32 |
193.5 |
|
RSPD-10GD80-C34 |
1550.12 |
193.4 |
|
RSPD-10GD80-C33 |
1550.92 |
193.3 |
|
RSPD-10GD80-C32 |
1551.72 |
193.2 |
|
RSPD-10GD80-C31 |
1552.52 |
193.1 |
|
RSPD-10GD80-C30 |
1553.33 |
193.0 |
|
RSPD-10GD80-C29 |
1554.13 |
192.9 |
|
RSPD-10GD80-C28 |
1554.94 |
192.8 |
|
RSPD-10GD80-C27 |
1555.75 |
192.7 |
|
RSPD-10GD80-C26 |
1556.55 |
192.6 |
|
RSPD-10GD80-C25 |
1557.36 |
192.5 |
|
RSPD-10GD80-C24 |
1558.17 |
192.4 |
|
RSPD-10GD80-C23 |
1558.98 |
192.3 |
|
RSPD-10GD80-C22 |
1559.79 |
192.2 |
|
RSPD-10GD80-C21 |
1560.61 |
192.1 |
|
RSPD-10GD80-C20 |
1561.42 |
192.0 |
|
RSPD-10GD80-C19 |
1562.23 |
191.9 |
|
RSPD-10GD80-C18 |
1563.05 |
191.8 |
|
RSPD-10GD80-C17 |
1563.86 |
191.7 |
