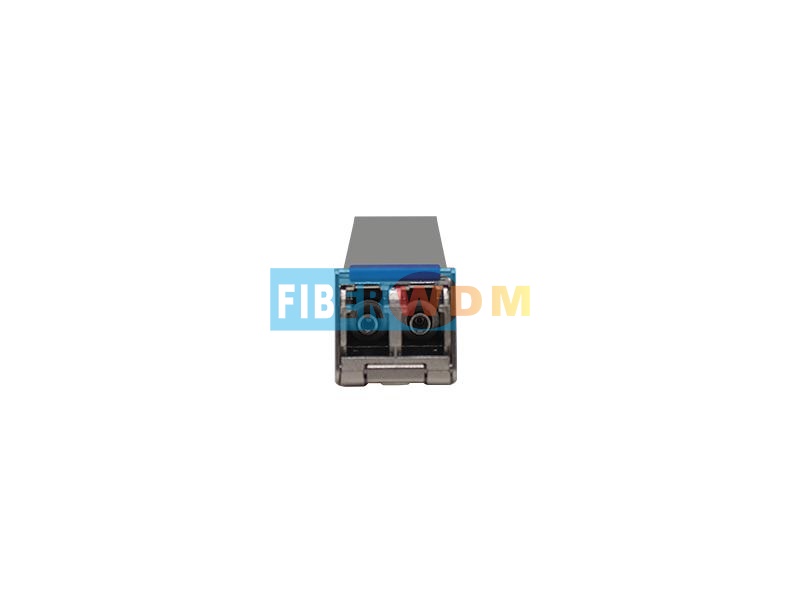

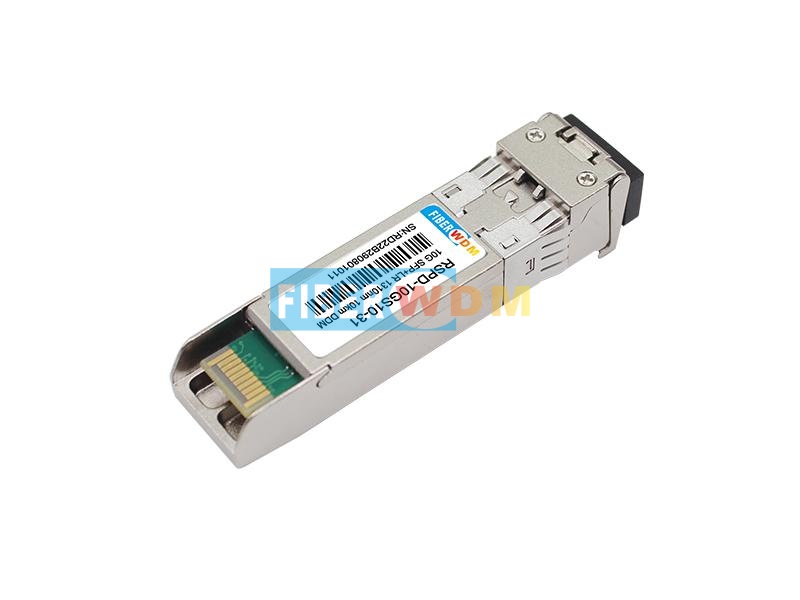

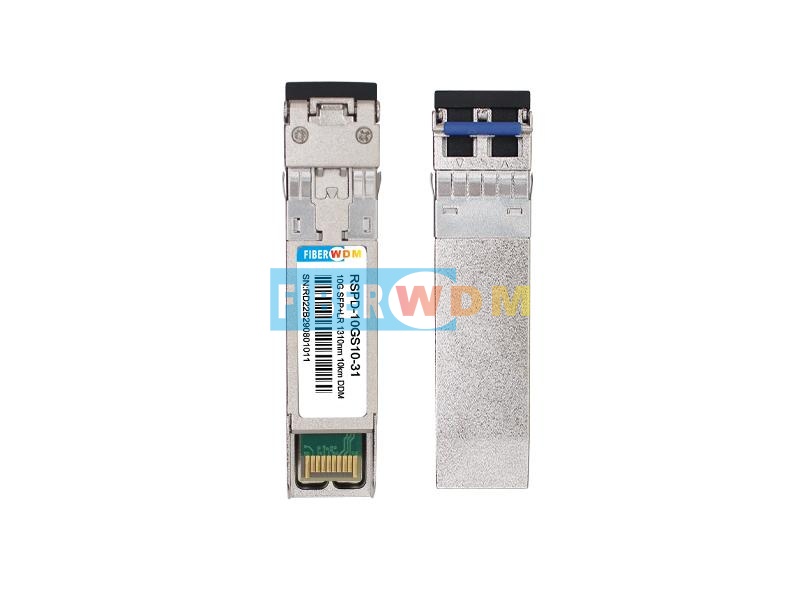

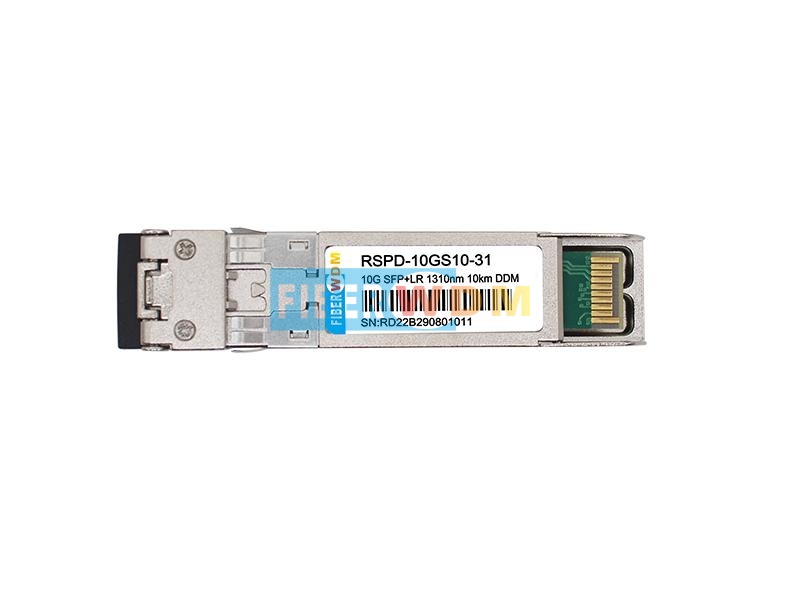

وحدة إرسال واستقبال ضوئية 10G LR SFP+، تدعم سرعة نقل بيانات تصل إلى 10 جيجابت/ثانية ولمسافة تصل إلى 10 كيلومترات، وتعمل في حلول اتصال IDC عالية السرعة، وحلول النقل الأمامي لشبكات الجيل الخامس، ومفاتيح الشبكة، وPTN، وOTN، وSONET OC-192 / SDH.
قناة الألياف 10G وما إلى ذلك.
سمات
جهاز إرسال واستقبال SFP+ بسرعة 10 جيجابت/ثانية، بمدى 10 كيلومترات، قابل للتوصيل السريع، ثنائي الاتجاه، موصل LC، جهد +3.3 فولت، ليزر DFB-LD بطول موجي 1310 نانومتر، أحادي الوضع

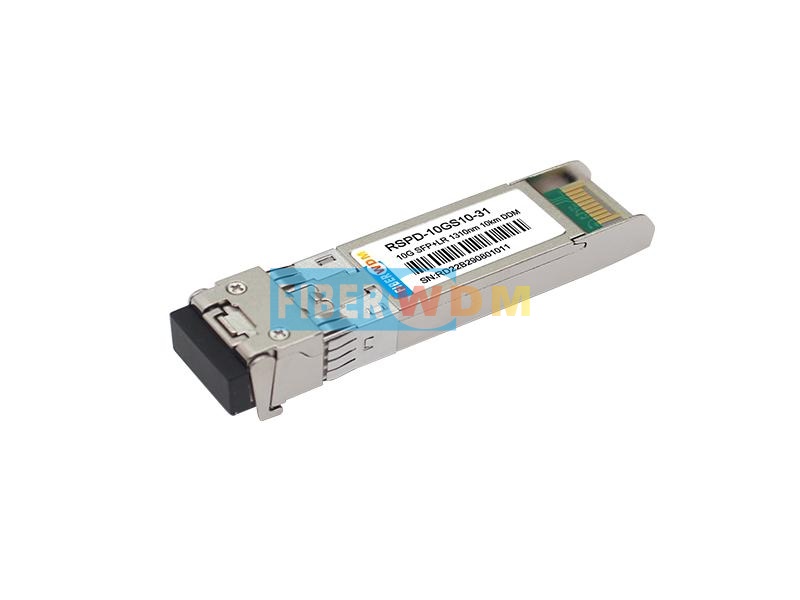

تقنية الألياف الضوئية WDM SFP+ 10G LR وحدة الإرسال والاستقبال الضوئية RSPD-10GS10-31/I، بطول 10 كيلومترات، هي وحدة صغيرة الحجم للغاية تعمل بسرعة 10 جيجابت/ثانية، ومصممة لتطبيقات الاتصالات الضوئية التسلسلية بسرعة 10 جيجابت/ثانية. تقوم هذه الوحدة بتحويل تدفق البيانات الكهربائية التسلسلية بسرعة 10 جيجابت/ثانية إلى إشارة خرج ضوئية بنفس السرعة، وتحويل إشارة الدخل الضوئية بسرعة 10 جيجابت/ثانية إلى تدفقات بيانات كهربائية تسلسلية بنفس السرعة. وتتوافق واجهة التوصيل الكهربائية عالية السرعة (10 جيجابت/ثانية) تمامًا مع مواصفات SFI.
يوفر جهاز الإرسال DFB عالي الأداء بتردد 1310 نانومتر وجهاز الاستقبال PIN عالي الحساسية أداءً فائقًا لتطبيقات الإيثرنت على وصلات تصل إلى 10 كيلومترات
تتوافق وحدة SFP+ مع معايير SFF-8431 وSFF-8432 وIEEE 802.3ae 10GBASE-LR. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في معيار SFF-8472.
يوفر عامل الشكل المتوافق تمامًا مع معيار SFP إمكانية التوصيل السريع، وترقيات سهلة للمنفذ البصري، وانبعاثات منخفضة للتداخل الكهرومغناطيسي.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
|
درجة حرارة تشغيل العلبة |
تجاري |
مساعد تدريس |
0 |
|
70 |
درجة مئوية |
|
صناعي |
|
-40 |
|
+85 |
درجة مئوية |
|
|
أقصى جهد تغذية |
Vcc |
-0.5 |
|
4 |
V |
|
|
الرطوبة النسبية |
RH |
0 |
|
85 |
% |
|
الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
جهد التغذية |
Vcc |
3.135 |
|
3.465 |
V |
|
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
430 |
مللي أمبير |
|
|
استهلاك الطاقة |
P |
|
|
1.5 |
دبليو |
|
|
قسم جهاز الإرسال: |
||||||
|
معاوقة الدخل التفاضلية |
رين |
|
100 |
|
Ω |
1 |
|
تحمل جهد التيار المستمر أحادي الطرف لمدخل الإرسال (Ref VeeT) |
V |
-0.3 |
|
4 |
V |
|
|
تأرجح جهد الدخل التفاضلي |
Vin,pp |
180 |
|
700 |
ملي فولت |
2 |
|
جهد تعطيل الإرسال |
VD |
2 |
|
Vcc |
V |
3 |
|
جهد تمكين الإرسال |
فين |
في |
|
Vee+0.8 |
V |
|
|
قسم جهاز الاستقبال: |
||||||
|
تحمل جهد الخرج أحادي الطرف |
V |
-0.3 |
|
4 |
V |
|
|
جهد خرج Rx التفاضلي |
صوت |
300 |
|
850 |
ملي فولت |
|
|
زمن صعود وهبوط خرج جهاز الاستقبال |
Tr/Tf |
30 |
|
|
ملاحظة: |
4 |
|
عطل في خط الرؤية |
خطأ VLOS |
2 |
|
VccHOST |
V |
5 |
|
مستوى الرؤية طبيعي |
معيار VLOS |
في |
|
Vee+0.8 |
V |
5 |
ملحوظة:
1. يتم توصيلها مباشرة بدبابيس إدخال بيانات الإرسال. يتم توصيل التيار المتردد من الدبابيس إلى دائرة تشغيل الليزر المتكاملة.
2. وفقًا لـ SFF-8431 الإصدار 3.0
3. في إنهاء تفاضلي 100 أوم.
4. 20% إلى 80%
5. مخرج LOS هو مخرج ذو مجمع مفتوح. يجب توصيله بمقاومة سحب تتراوح بين 4.7 كيلو أوم و10 كيلو أوم على اللوحة الرئيسية. التشغيل العادي هو منطق 0؛ وفقدان الإشارة هو منطق 1. أقصى جهد سحب هو 5.5 فولت.
6. SONET OC-192 / SDH
7. إيثرنت 10GBASE-LR/LW
المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي المركزي |
λt |
1290 |
1310 |
1330 |
نانومتر |
|
|
عرض الطيف |
△λ |
|
|
1 |
نانومتر |
|
|
متوسط القدرة البصرية |
متوسط |
-8.2 |
|
0.5 |
ديسيبل ميلي واط |
1 |
|
القدرة البصرية OMA |
بوما |
-5.2 |
|
|
ديسيبل ميلي واط |
|
|
طاقة الليزر مطفأة |
بوف |
|
|
-30 |
ديسيبل ميلي واط |
|
|
نسبة الانقراض |
غرفة الطوارئ |
3.5 |
|
|
ديسيبل |
7 |
|
نسبة الانقراض |
غرفة الطوارئ |
6 |
|
|
ديسيبل |
6 |
|
عقوبة تشتت جهاز الإرسال |
TDP |
|
|
3.2 |
ديسيبل |
2 |
|
ضوضاء الشدة النسبية |
رين |
|
|
-128 |
ديسيبل/هرتز |
3 |
|
تحمل فقدان العودة البصرية |
|
20 |
|
|
ديسيبل |
|
|
قسم جهاز الاستقبال: |
||||||
|
الطول الموجي المركزي |
λr |
1260 |
|
1355 |
نانومتر |
|
|
حساسية جهاز الاستقبال |
سين |
|
|
-14.5 |
ديسيبل ميلي واط |
4.7 |
|
حساسية جهاز الاستقبال |
سين |
|
|
-14.5 |
ديسيبل ميلي واط |
4.6 |
|
الحساسية المفرطة للتوتر (OMA) |
سينست |
|
|
-10.3 |
ديسيبل ميلي واط |
4 |
|
لوسيرت |
لوسا |
-25 |
|
- |
ديسيبل ميلي واط |
|
|
لوس ديسيرت |
فقدان الذاكرة |
|
|
-15 |
ديسيبل ميلي واط |
|
|
التخلف |
لوش |
0.5 |
|
|
ديسيبل |
|
|
التحميل الزائد |
قعد |
0 |
|
|
ديسيبل ميلي واط |
5 |
|
انعكاس جهاز الاستقبال |
وصفة طبية |
|
|
-12 |
ديسيبل |
|
ملحوظة:
1. أرقام متوسط الطاقة هي معلوماتية فقط، وفقًا لمعيار IEEE802.3ae.
2. يتطلب حساب قيمة TWDP أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431. يتم حساب TWDP باستخدام كود Matlab المذكور في البند 68.6.6.2 من معيار IEEE802.3ae.
3. انعكاس 12 ديسيبل.
4. شروط اختبارات جهاز الاستقبال تحت الضغط وفقًا لمعيار IEEE802.3ae. يتطلب اختبار CSRS أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431.
5. الحمل الزائد على جهاز الاستقبال المحدد في OMA وتحت أسوأ حالة إجهاد شاملة.
6. SONET OC-192 / SDH
7. إيثرنت 10GBASE-LR/LW
خصائص التوقيت
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
تعطيل وقت التأكيد TX_Disable |
الأنيق |
|
|
10 |
نحن |
|
تعطيل الإرسال وقت النفي |
t_on |
|
|
1 |
آنسة |
|
وقت التهيئة يتضمن إعادة ضبط TX_FAULT |
لون |
|
|
300 |
آنسة |
|
TX_FAULT من خطأ إلى تأكيد |
خطأ t |
|
|
100 |
نحن |
|
تعطيل الإرسال وقت بدء إعادة الضبط |
t_reset |
10 |
|
|
نحن |
|
وقت تأكيد فقدان الإشارة من قبل جهاز الاستقبال |
TA,RX_LOS |
|
|
100 |
نحن |
|
وقت إلغاء تأكيد فقدان الإشارة لدى جهاز الاستقبال |
Td,RX_LOS |
|
|
100 |
نحن |
|
تحديد السعر وقت التغيير |
t_ratesel |
|
|
10 |
نحن |
|
معرف التسلسلي وقت الساعة |
t_serial-clock |
|
|
100 |
كيلوهرتز |
معلومات الطلب
|
رقم القطعة |
جهاز الإرسال |
طاقة الخرج |
المتلقي |
حساسية |
يصل |
درجة حرارة |
DDM |
RoHS |
|
RSPD-10GS10-31 |
DFB 1310nm |
-8.2 ~+0.5 ديسيبل ميلي واط |
دبوس |
< -14.4 ديسيبل ميلي واط |
10 كم |
0 ~ 70 درجة مئوية |
متاح |
متوافق |
|
RSPD-10GS10-31I |
DFB 1310nm |
-8.2 ~+0.5 ديسيبل ميلي واط |
دبوس |
< -14.4 ديسيبل ميلي واط |
10 كم |
-40 ~85 درجة مئوية |
متاح |
متوافق |
هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.
جهاز إرسال واستقبال 10G DWDM SFP+ بمدى 80 كم
جهاز إرسال واستقبال ضوئي SFP+ بتردد 10 جيجابت/ثانية ونطاق 1470-1610 نانومتر، بمدى 80 كيلومترًا، بتقنية CWDM
جهاز إرسال واستقبال ضوئي SFP+ بسرعة 10 جيجابت ثنائي الاتجاه بمدى 10 كيلومترات وتردد 1270/1330 نانومتر

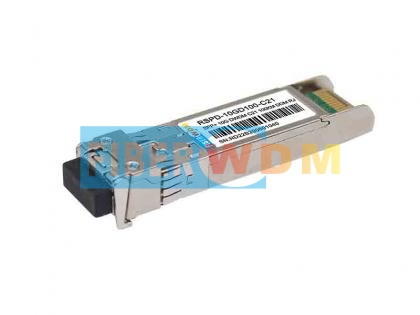

جهاز إرسال واستقبال SFP+ بتقنية DWDM بسرعة 10 جيجابت/ثانية بمدى 100 كيلومتر

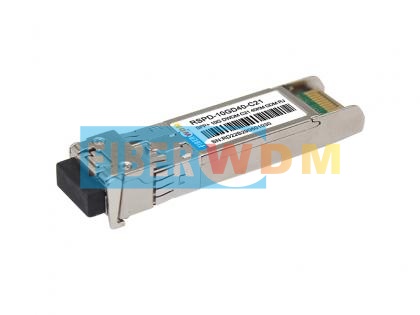

جهاز إرسال واستقبال SFP+ بتقنية DWDM بسرعة 10 جيجابت/ثانية بمدى يصل إلى 40 كم

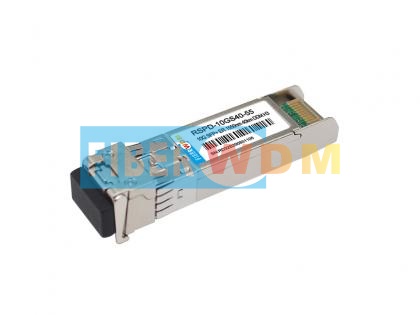

جهاز إرسال واستقبال ضوئي SFP+ بسرعة 10 جيجابت/ثانية وبمدى 40 كيلومترًا
