التطبيقات:

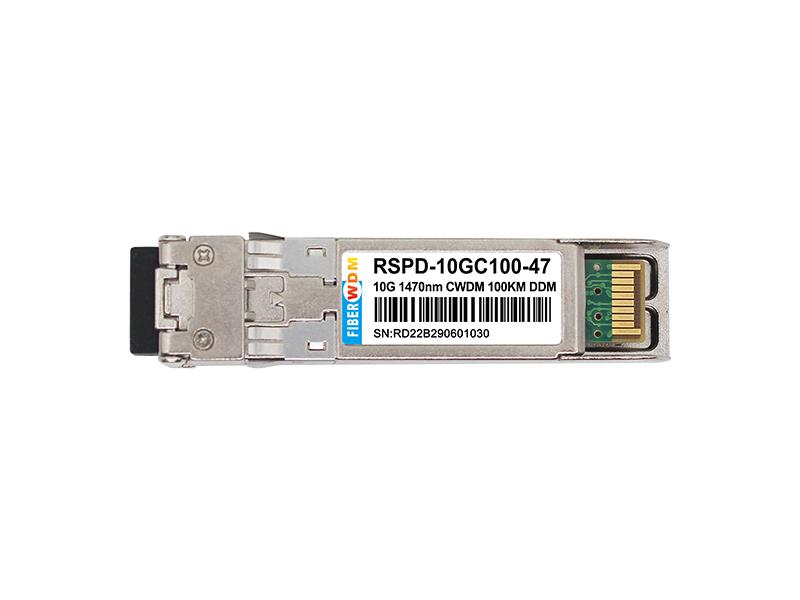

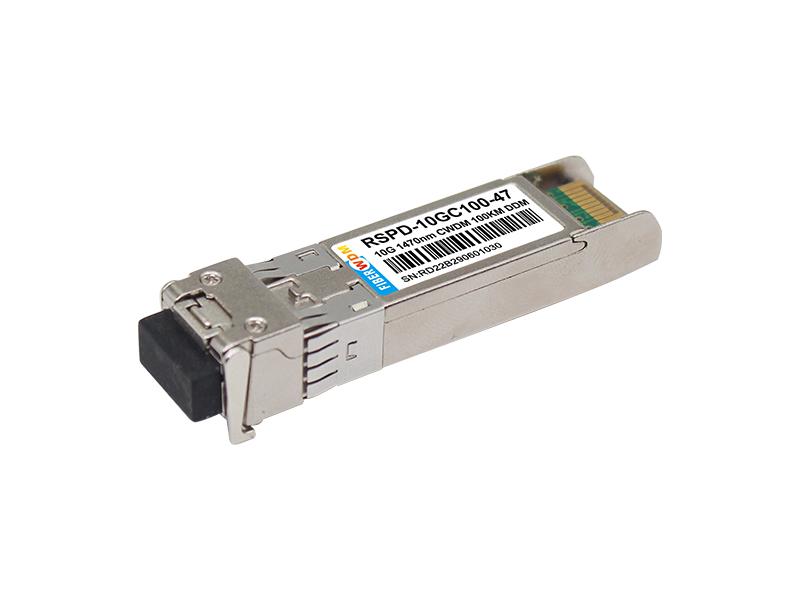

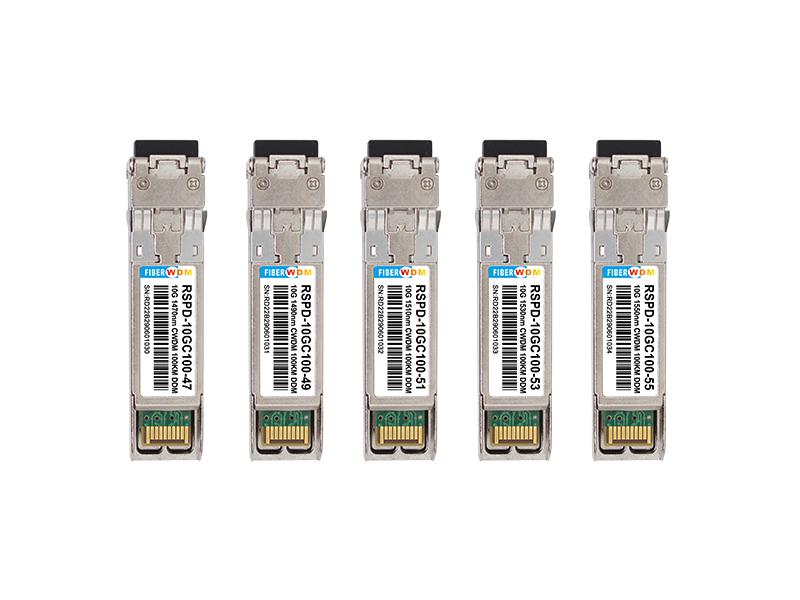

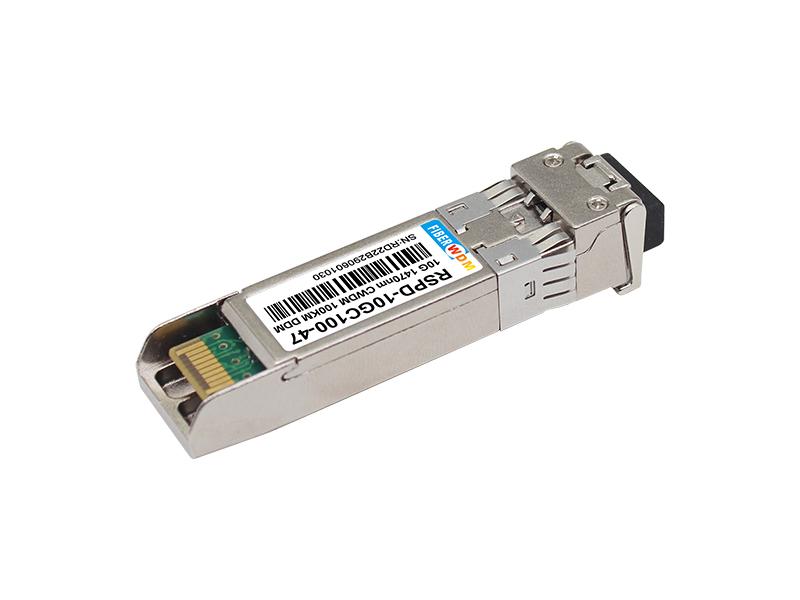

جهاز إرسال واستقبال SFP+ بتقنية CWDM بسرعة 10 جيجابت/ثانية ومدى 100 كيلومتر، قابل للتوصيل السريع، ثنائي الاتجاه LC، +3.3 فولت، 1470-1550 نانومتر،
CWDM EML&APD، أحادي الوضع
RSPD-10GC100-XX
سمات:
وصف:
وحدة الإرسال والاستقبال الضوئية RSPD-10GC100-XX من FIBERWDM هي وحدة صغيرة الحجم للغاية بسرعة 10 جيجابت/ثانية، مصممة لتطبيقات الاتصالات الضوئية التسلسلية بسرعة 10 جيجابت/ثانية. تقوم هذه الوحدة بتحويل تدفق البيانات الكهربائية التسلسلية بسرعة 10 جيجابت/ثانية إلى إشارة خرج ضوئية بنفس السرعة، وتحويل إشارة الدخل الضوئية بسرعة 10 جيجابت/ثانية إلى تدفقات بيانات كهربائية تسلسلية بنفس السرعة. وتتوافق واجهة التوصيل الكهربائية عالية السرعة (10 جيجابت/ثانية) تمامًا مع مواصفات SFI.
يوفر جهاز الإرسال عالي الأداء 1470～1550nm CWDM EML وجهاز الاستقبال عالي الحساسية APD أداءً فائقًا لتطبيقات Ethernet على وصلات تصل إلى 100 كم.
تتوافق وحدة SFP+ مع معايير SFF-8431 وSFF-8432 وIEEE 802.3ae 10GBASE. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في معيار SFF-8472.
يوفر عامل الشكل المتوافق تمامًا مع معيار SFP إمكانية التوصيل السريع، وترقيات سهلة للمنفذ البصري، وانبعاثات منخفضة للتداخل الكهرومغناطيسي.
أعلى التقييمات المطلقة
| المعلمة | رمز | دقيقة. | عادي | الأعلى. | وحدة |
| درجة حرارة التخزين | تي S | -40 | +85 | درجة مئوية | |
| درجة حرارة تشغيل العلبة | تي أ | 0 | 70 | درجة مئوية | |
| أقصى جهد تغذية | Vcc | -0.5 | 4 | V | |
| الرطوبة النسبية | RH | 0 | 85 | % |
[إذا لم تكن قوائم الدعم موجودة] الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
| المعلمة | رمز | دقيقة. | عادي | الأعلى. | وحدة | ملحوظة |
| جهد التغذية | Vcc | 3.135 | 3.465 | V | ||
| التيار الكهربائي | المحكمة الجنائية الدولية | 600 | مللي أمبير | |||
| استهلاك الطاقة | P | 2 | w | |||
| قسم جهاز الإرسال: | ||||||
| معاوقة الدخل التفاضلية | رين | 100 | Ω | 1 | ||
| تحمل جهد التيار المستمر أحادي الطرف لمدخل الإرسال (Ref VeeT) | V | -0.3 | 4 | V | ||
| تأرجح جهد الدخل التفاضلي | Vin,pp | 180 | 700 | ملي فولت | 2 | |
| جهد تعطيل الإرسال | VD | 2 | Vcc | V | 3 | |
| جهد تمكين الإرسال | فين | في | Vee+0.8 | V | ||
| قسم جهاز الاستقبال: | ||||||
| تحمل جهد الخرج أحادي الطرف | V | -0.3 | 4 | V | ||
| جهد خرج Rx التفاضلي | صوت | 300 | 850 | ملي فولت | ||
| زمن صعود وهبوط خرج جهاز الاستقبال | Tr/Tf | 30 | ملاحظة: | 4 | ||
| عطل في خط الرؤية | خطأ VLOS | 2 | VccHOST | V | 5 | |
| مستوى الرؤية طبيعي | معيار VLOS | في | Vee+0.8 | V | 5 | |
ملحوظة:
[إذا لم تكن قوائم الدعم موجودة] 1. يتم توصيلها مباشرة بدبابيس إدخال بيانات الإرسال. يتم توصيل التيار المتردد من الدبابيس إلى دائرة تشغيل الليزر المتكاملة.
2. وفقًا لـ SFF-8431 الإصدار 3.0
3. في إنهاء تفاضلي 100 أوم.
4. 20% إلى 80%
5. مخرج LOS هو مخرج ذو مجمع مفتوح. يجب توصيله بمقاومة سحب تتراوح بين 4.7 كيلو أوم و10 كيلو أوم على اللوحة الرئيسية. التشغيل العادي هو منطق 0؛ وفقدان الإشارة هو منطق 1. أقصى جهد سحب هو 5.5 فولت.
[إذا لم تكن قوائم الدعم موجودة] المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
| المعلمة | رمز | |||||
