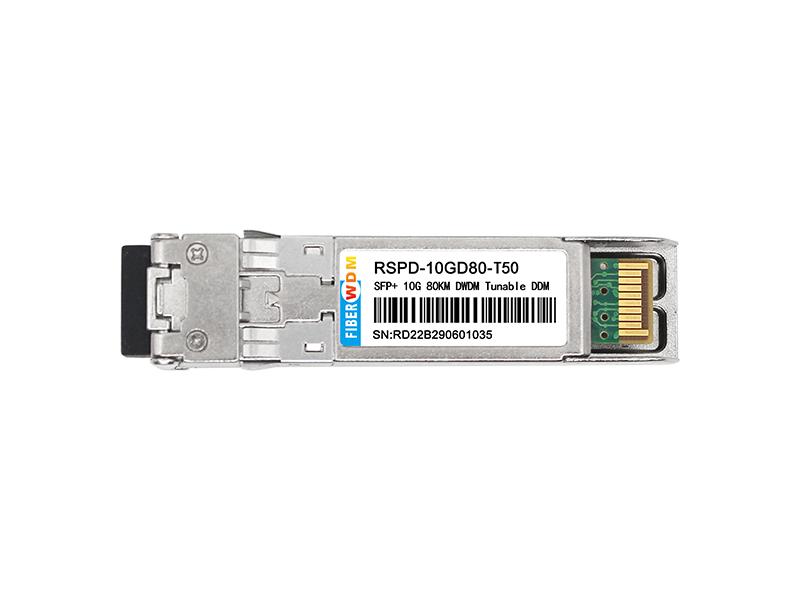

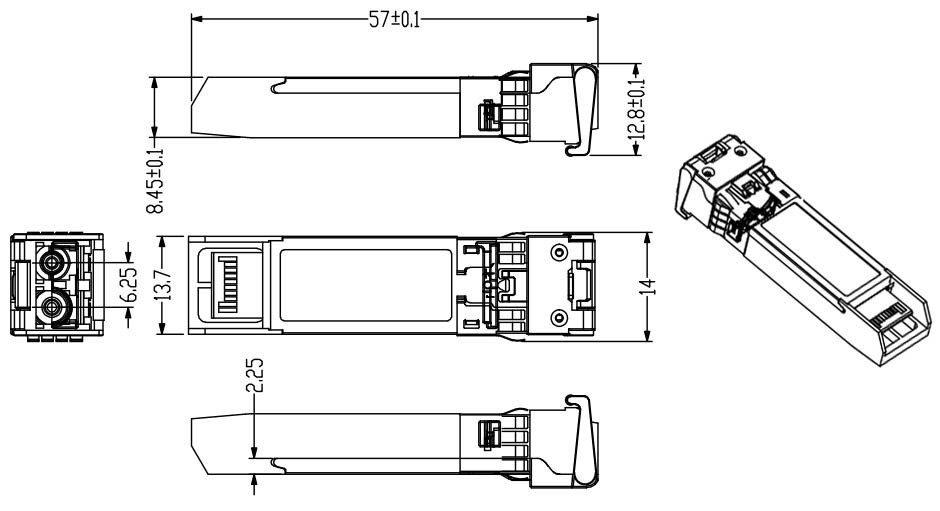

RSPD-10GD80-T50
جهاز إرسال واستقبال SFP قابل للضبط بتقنية DWDM بسرعة 10 جيجابت/ثانية ومدى 80 كم
قابل للتوصيل السريع، ثنائي الاتجاه LC، 50 جيجاهرتز ITU-TT، قابل للضبط DWDM و APD، أحادي الوضع
وصف:
تتوافق وحدات الإرسال والاستقبال FIBERWDM RSPD-10GD80-T50 صغيرة الحجم بسرعة 10 جيجابت/ثانية (SFP) مع مواصفات اتفاقية المصادر المتعددة (MSA) الحالية لوحدات SFP. يوفر جهاز الإرسال DWDM TUNABLE عالي الأداء والمبرد، وجهاز الاستقبال APD عالي الحساسية، أداءً فائقًا لتطبيقات SONET/SDH و10G FC وEthernet حتى مسافة 80 كم من الوصلات الضوئية.
تتوافق وحدة SFP+ مع معايير SFF-8431 وSFF-8432 وIEEE 802.3ae 10GBASE-ZR. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في SFF-8472.
يوفر عامل الشكل المتوافق تمامًا مع معيار SFP إمكانية التوصيل السريع، وترقيات سهلة للمنفذ البصري، وانبعاثات منخفضة للتداخل الكهرومغناطيسي.
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
درجة حرارة تشغيل العلبة |
مساعد تدريس |
0 |
|
70 |
درجة مئوية |
|
أقصى جهد تغذية |
Vcc |
-0.5 |
|
4 |
V |
|
الرطوبة النسبية |
RH |
0 |
|
85 |
% |
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
جهد التغذية |
Vcc |
3.135 |
|
3.465 |
V |
|
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
350 |
450 |
مللي أمبير |
|
|
استهلاك الطاقة |
P |
|
|
1.5 |
دبليو |
|
|
قسم جهاز الإرسال: |
||||||
|
معاوقة الدخل التفاضلية |
رين |
|
100 |
|
Ω |
1 |
|
تحمل جهد التيار المستمر أحادي الطرف لمدخل الإرسال (Ref VeeT) |
V |
-0.3 |
|
4 |
V |
|
|
تأرجح جهد الدخل التفاضلي |
Vin,pp |
180 |
|
700 |
ملي فولت |
2 |
|
جهد تعطيل الإرسال |
VD |
2 |
|
Vcc |
V |
3 |
|
جهد تمكين الإرسال |
فين |
في |
|
Vee+0.8 |
V |
|
|
قسم جهاز الاستقبال: |
||||||
|
تحمل جهد الخرج أحادي الطرف |
V |
-0.3 |
|
4 |
V |
|
|
جهد خرج Rx التفاضلي |
صوت |
300 |
|
850 |
ملي فولت |
|
|
زمن صعود وهبوط خرج جهاز الاستقبال |
Tr/Tf |
30 |
|
|
ملاحظة: |
4 |
|
عطل في خط الرؤية |
خطأ VLOS |
2 |
|
VccHOST |
V |
5 |
|
مستوى الرؤية طبيعي |
معيار VLOS |
في |
|
Vee+0.8 |
V |
5 |
ملحوظة:
1. يتم توصيلها مباشرة بدبابيس إدخال بيانات الإرسال. يتم توصيل التيار المتردد من الدبابيس إلى دائرة تشغيل الليزر المتكاملة.
2. وفقًا لـ SFF-8431 الإصدار 3.0
3. في إنهاء تفاضلي 100 أوم.
4. 20% إلى 80%
5. مخرج LOS هو مخرج ذو مجمع مفتوح. يجب توصيله بمقاومة سحب تتراوح بين 4.7 كيلو أوم و10 كيلو أوم على اللوحة الرئيسية. التشغيل العادي هو منطق 0؛ وفقدان الإشارة هو منطق 1. أقصى جهد سحب هو 5.5 فولت.
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي البصري - نهاية العمر الافتراضي |
λ |
إكس-100 |
X |
س+100 |
مساءً |
|
|
الطول الموجي البصري - بداية الحياة |
λ |
إكس-25 |
X |
س+25 |
مساءً |
|
|
متوسط القدرة البصرية |
متوسط |
0 |
|
+5 |
ديسيبل ميلي واط |
1 |
|
طاقة الليزر مطفأة |
بوف |
|
|
-30 |
ديسيبل ميلي واط |
|
|
نسبة الانقراض |
غرفة الطوارئ |
6 |
|
|
ديسيبل |
|
|
عقوبة تشتت جهاز الإرسال |
TDP |
|
|
3.0 |
ديسيبل |
2 |
|
ضوضاء الشدة النسبية |
رين |
|
|
-128 |
ديسيبل/هرتز |
3 |
|
تحمل فقدان العودة البصرية |
|
20 |
|
|
ديسيبل |
|
|
قسم جهاز الاستقبال: |
||||||
|
الطول الموجي المركزي |
λr |
1480 |
|
1565 |
نانومتر |
|
|
حساسية جهاز الاستقبال |
سين |
|
|
-23 |
ديسيبل ميلي واط |
4 |
|
لوسيرت |
لوسا |
-40 |
|
- |
ديسيبل ميلي واط |
|
|
لوس ديسيرت |
فقدان الذاكرة |
|
|
-24 |
ديسيبل ميلي واط |
|
|
التخلف |
لوش |
0.5 |
|
|
ديسيبل |
|
|
التحميل الزائد |
قعد |
-7 |
|
|
ديسيبل ميلي واط |
5 |
|
انعكاس جهاز الاستقبال |
وصفة طبية |
|
|
-12 |
ديسيبل |
|
ملحوظة:
1. أرقام متوسط الطاقة هي معلوماتية فقط، وفقًا لمعيار IEEE802.3ae.
2. يتطلب حساب قيمة TWDP أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431. يتم حساب TWDP باستخدام كود Matlab المذكور في البند 68.6.6.2 من معيار IEEE802.3ae.
3. انعكاس 12 ديسيبل.
4. شروط اختبارات جهاز الاستقبال تحت الضغط وفقًا لمعيار IEEE802.3ae. يتطلب اختبار CSRS أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431.
5. الحمل الزائد على جهاز الاستقبال المحدد في OMA وتحت أسوأ حالة إجهاد شاملة.
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
تعطيل وقت التأكيد TX_Disable |
الأنيق |
|
|
10 |
نحن |
|
تعطيل الإرسال وقت النفي |
t_on |
|
|
1 |
آنسة |
|
وقت التهيئة يتضمن إعادة ضبط TX_FAULT |
لون |
|
|
300 |
آنسة |
|
TX_FAULT من خطأ إلى تأكيد |
خطأ t |
|
|
100 |
نحن |
|
تعطيل الإرسال وقت بدء إعادة الضبط |
t_reset |
10 |
|
|
نحن |
|
وقت تأكيد فقدان الإشارة من قبل جهاز الاستقبال |
TA,RX_LOS |
|
|
100 |
نحن |
|
وقت إلغاء تأكيد فقدان الإشارة لدى جهاز الاستقبال |
Td,RX_LOS |
|
|
100 |
نحن |
|
تحديد السعر وقت التغيير |
t_ratesel |
|
|
10 |
نحن |
|
معرف التسلسلي وقت الساعة |
t_serial-clock |
|
|
100 |
كيلوهرتز |

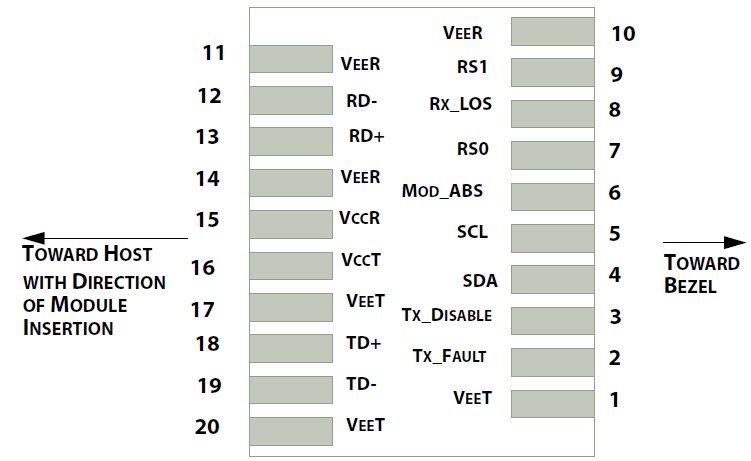

مخطط أرقام وأسماء دبابيس موصل لوحة المضيف
|
دبوس # |
اسم |
وظيفة |
ملحوظات |
|
1 |
فيت |
تأريض جهاز إرسال الوحدة |
1 |
|
2 |
عطل في الإرسال |
عطل في جهاز إرسال الوحدة |
2 |
|
3 |
تعطيل الإرسال |
تعطيل جهاز الإرسال؛ يقوم بإيقاف تشغيل خرج ليزر جهاز الإرسال |
3 |
|
4 |
SDL |
مدخل/مخرج بيانات واجهة تسلسلية ثنائية الأسلاك (SDA) |
|
|
5 |
SCL |
مدخل ساعة واجهة تسلسلية ثنائية الأسلاك (SCL) |
|
|
6 |
نظام منع انغلاق المكابح المعدل |
في حال عدم وجود الوحدة، قم بالاتصال بـ VeeR أو VeeT في الوحدة. |
2 |
|
7 |
RS0 |
تحديد معدل الإرسال 0، للتحكم في مستقبل SFP+ اختياريًا. عند القيمة العالية، يكون معدل إدخال البيانات > 4.5 جيجابت/ثانية؛ وعند القيمة المنخفضة، يكون معدل إدخال البيانات <= 4.5 جيجابت/ثانية |
|
|
8 |
نظام الرؤية |
مؤشر فقدان الإشارة في جهاز الاستقبال |
4 |
|
9 |
RS1 |
تحديد معدل الإدخال (Rate select0)، للتحكم في جهاز إرسال SFP+ اختياريًا. عند القيمة العالية، يكون معدل إدخال البيانات أكبر من 4.5 جيجابت/ثانية؛ وعند القيمة المنخفضة، يكون معدل إدخال البيانات أقل من أو يساوي 4.5 جيجابت/ثانية. |
|
|
10 |
VeeR |
أرضي وحدة الاستقبال |
1 |
|
11 |
VeeR |
أرضي وحدة الاستقبال |
1 |
|
12 |
RD- |
مخرجات البيانات المعكوسة لجهاز الاستقبال |
|
|
13 |
RD+ |
مخرجات البيانات غير المعكوسة لجهاز الاستقبال |
|
|
14 |
VeeR |
أرضي وحدة الاستقبال |
1 |
|
15 |
VccR |
وحدة استقبال مزودة بمصدر طاقة 3.3 فولت |
|
|
16 |
VccT |
وحدة إرسال مزودة بمصدر طاقة 3.3 فولت |
|
|
17 |
فيت |
تأريض جهاز إرسال الوحدة |
1 |
|
18 |
TD+ |
مخرجات البيانات المعكوسة لجهاز الإرسال |
|
|
19 |
TD- |
مخرجات البيانات غير المعكوسة لجهاز الإرسال |
|
|
20 |
فيت |
تأريض جهاز إرسال الوحدة |
1 |
ملحوظة:
1. يجب عزل دبابيس التأريض الخاصة بالوحدة عن غلاف الوحدة.
2. هذا الدبوس هو دبوس إخراج جامع/مصرف مفتوح ويجب سحبه لأعلى بمقاومة 4.7 كيلو أوم - 10 كيلو أوم إلى Host_Vcc على اللوحة المضيفة.
3. يجب سحب هذا الدبوس لأعلى بمقاومة تتراوح بين 4.7 كيلو أوم و 10 كيلو أوم إلى VccT في الوحدة.
4. هذا الدبوس هو دبوس إخراج جامع مفتوح / تصريف ويجب سحبه لأعلى بمقاومة 4.7 كيلو أوم - 10 كيلو أوم إلى Host_Vcc على اللوحة المضيفة.
تُطبّق وحدات SFP بروتوكول الاتصال التسلسلي ثنائي الأسلاك كما هو مُحدد في SFP-8472. يُمكن الوصول إلى معلومات المعرّف التسلسلي لوحدات SFP ومعلمات شاشة التشخيص الرقمي (DDM) عبر واجهة I2C على العنوانين A0h وA2h. يُوضح الجدول 1 خريطة الذاكرة، بينما يُدرج الجدول 2 معلومات المعرّف التفصيلية (A0h)، ومواصفات DDM على العنوان A2h. لمزيد من التفاصيل حول خريطة الذاكرة وتعريفات البايتات، يُرجى الرجوع إلى SFP-8472، "واجهة مراقبة التشخيص الرقمي لأجهزة الإرسال والاستقبال الضوئية". تمت معايرة معلمات DDM داخليًا.
الجدول 1. خريطة الذاكرة التشخيصية الرقمية (أوصاف حقول البيانات المحددة)
الجدول 2 - محتويات ذاكرة المعرف التسلسلي EEPROM (A0h)
|
عنوان البيانات |
طول (بايت) |
اسم طول |
الوصف والمحتويات |
|
حقول المعرف الأساسي |
|||
|
0 |
1 |
المعرف |
نوع جهاز الإرسال والاستقبال التسلسلي (03h=SFP) |
|
1 |
1 |
محجوز |
المعرف الموسع لنوع جهاز الإرسال والاستقبال التسلسلي (04h) |
|
2 |
1 |
موصل |
رمز نوع الموصل البصري (07=LC) |
|
3-10 |
8 |
جهاز الإرسال والاستقبال |
قاعدة 10G-ZR |
|
11 |
1 |
التشفير |
64B/66B |
|
12 |
1 |
BR، اسمي |
معدل الباود الاسمي، وحدة قياسه 100 ميجابت في الثانية |
|
13-14 |
2 |
محجوز |
(0000h) |
|
15 |
1 |
الطول (9 ميكرومتر) |
يدعم طول الوصلة ألياف 9/125 ميكرومتر، بوحدات 100 متر |
|
16 |
1 |
الطول (50 ميكرومتر) |
طول الوصلة المدعوم للألياف 50/125 ميكرومتر، بوحدات 10 أمتار |
|
17 |
1 |
الطول (62.5 ميكرومتر) |
يدعم طول الوصلة للألياف الضوئية 62.5/125 ميكرومتر، بوحدات 10 أمتار. |
|
18 |
1 |
الطول (نحاس) |
طول الوصلة المدعوم للنحاس، بوحدة المتر |
|
19 |
1 |
محجوز |
|
|
20-35 |
16 |
اسم البائع |
اسم مورد SFP: FIBERWDM |
|
36 |
1 |
محجوز |
|
|
37-39 |
3 |
معرف البائع |
معرف OUI الخاص بمورد جهاز الإرسال والاستقبال SFP |
|
40-55 |
16 |
رقم القطعة للبائع |
رقم القطعة: "TSPLXG80D-T50" (ASCII) |
|
56-59 |
4 |
مراجعة البائع |
مستوى المراجعة لرقم الجزء |
|
60-62 |
3 |
محجوز |
|
|
63 |
1 |
CCID |
أقل بايت أهمية من مجموع البيانات في العنوان 0-62 |
|
حقول المعرف الموسعة |
|||
|
64-65 |
2 |
خيار |
يشير إلى إشارات SFP الضوئية التي يتم تنفيذها (001Ah = LOS، TX_FAULT، TX_DISABLE جميعها مدعومة) |
|
66 |
1 |
BR، الحد الأقصى |
هامش معدل البت الأعلى، بوحدة النسبة المئوية (%). |
|
67 |
1 |
BR، دقيقة |
هامش معدل البت الأدنى، بوحدة النسبة المئوية (%). |
|
68-83 |
16 |
رقم تسلسل البائع |
الرقم التسلسلي (ASCII) |
|
84-91 |
8 |
رمز التاريخ |
رمز تاريخ تصنيع FIBERWDM |
|
92-94 |
3 |
محجوز |
|
|
95 |
1 |
CCEX |
تحقق من رمز حقول المعرف الموسعة (العناوين من 64 إلى 94) |
|
حقول تعريف خاصة بالبائع |
|||
|
96-127 |
32 |
سهل القراءة |
تاريخ محدد خاص بتقنية FIBERWDM، للقراءة فقط |
|
128-255 |
128 |
محجوز |
محجوز لـ SFF-8079 |
|
عنوان البيانات |
المعلمة |
دقة |
وحدة |
|
96-97 |
درجة الحرارة الداخلية لجهاز الإرسال والاستقبال |
±3.0 |
درجة مئوية |
|
98-99 |
جهد التغذية الداخلي VCC3 |
±3.0 |
% |
|
100-101 |
تيار انحياز الليزر |
±10 |
% |
|
102-103 |
طاقة خرج جهاز الإرسال |
±3.0 |
ديسيبل |
|
104-105 |
طاقة إدخال جهاز الاستقبال |
±3.0 |
ديسيبل |
يتوافق جهاز TSPLXG80D-Dxx مع متطلبات ومعايير التوافق الكهرومغناطيسي الدولية (EMC) ومعايير السلامة الدولية (انظر التفاصيل في الجدول التالي).
|
التفريغ الكهروستاتيكي (ESD) إلى الدبابيس الكهربائية |
MIL-STD-883E الطريقة 3015.7 |
الفئة 1 (>1000 فولت) |
|
التفريغ الكهروستاتيكي (ESD) إلى مقبس LC المزدوج |
IEC 61000-4-2 GR-1089-CORE |
متوافق مع المعايير |
|
الكهرومغناطيسية التداخل الكهرومغناطيسي (EMI) |
الجزء 15 من لجنة الاتصالات الفيدرالية، الفئة ب EN55022 الفئة ب (CISPR 22B) الفئة ب من غرفة تجارة وصناعة فيرجينيا |
متوافق مع المعايير |
|
سلامة العين من الليزر |
FDA 21CFR 1040.10 و 1040.11 EN60950، EN (IEC) 60825-1،2 |
متوافق مع ليزر الفئة 1 منتج. |

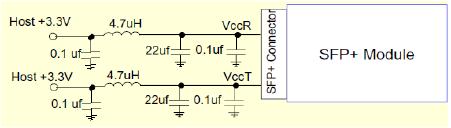

دائرة تزويد الطاقة الموصى بها للوحة المضيف

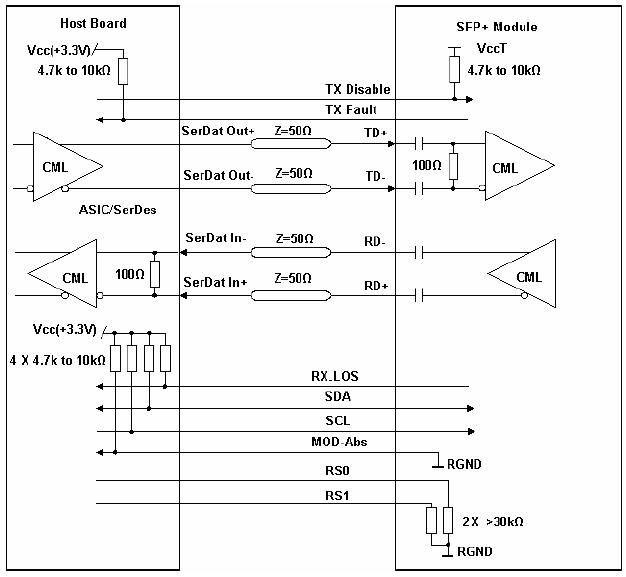

دائرة واجهة عالية السرعة موصى بها
| RSPD-10GD80-T50 | XX: 50 جيجاهرتز طول موجة الشبكة ITU-T |
|
قيمة القناة |
التردد (تيراهيرتز) |
الطول الموجي المركزي (نانومتر) |
قناة الاتحاد الدولي للاتصالات |
|
1 |
191.95 |
1561.83 |
19.5 |
|
2 |
192 |
1561.42 |
20 |
|
3 |
192.05 |
1561.01 |
20.5 |
|
4 |
192.1 |
1560.61 |
21 |
|
5 |
192.15 |
1560.2 |
21.5 |
|
6 |
192.2 |
1559.79 |
22 |
|
7 |
192.25 |
1559.39 |
22.5 |
|
8 |
192.3 |
1558.98 |
23 |
|
9 |
192.35 |
1558.58 |
23.5 |
|
10 |
192.4 |
1558.17 |
24 |
|
11 |
192.45 |
1557.77 |
24.5 |
|
12 |
192.5 |
1557.36 |
25 |
|
13 |
192.55 |
1556.96 |
25.5 |
|
14 |
192.6 |
1556.55 |
26 |
|
15 |
192.65 |
1556.15 |
26.5 |
|
16 |
192.7 |
1555.75 |
27 |
|
17 |
192.75 |
1555.34 |
27.5 |
|
18 |
192.8 |
1554.94 |
28 |
|
19 |
192.85 |
1554.54 |
28.5 |
|
20 |
192.9 |
1554.13 |
29 |
|
21 |
192.95 |
1553.73 |
29.5 |
|
22 |
193 |
1553.33 |
30 |
|
23 |
193.05 |
1552.93 |
30.5 |
|
24 |
193.1 |
1552.52 |
31 |
|
25 |
193.15 |
1552.12 |
31.5 |
|
26 |
193.2 |
1551.72 |
32 |
|
27 |
193.25 |
1551.32 |
32.5 |
|
28 |
193.3 |
1550.92 |
33 |
|
29 |
193.35 |
1550.52 |
33.5 |
|
30 |
193.4 |
1550.12 |
34 |
|
31 |
193.45 |
1549.72 |
34.5 |
|
32 |
193.5 |
1549.32 |
35 |
|
33 |
193.55 |
1548.91 |
35.5 |
|
34 |
193.6 |
1548.51 |
36 |
|
35 |
193.65 |
1548.11 |
36.5 |
|
36 |
193.7 |
1547.72 |
37 |
|
37 |
193.75 |
1547.32 |
37.5 |
|
38 |
193.8 |
1546.92 |
38 |
|
39 |
193.85 |
1546.52 |
38.5 |
|
40 |
193.9 |
1546.12 |
39 |
|
41 |
193.95 |
1545.72 |
39.5 |
|
42 |
194 |
1545.32 |
40 |
|
43 |
194.05 |
1544.92 |
40.5 |
|
44 |
194.1 |
1544.53 |
41 |
|
45 |
194.15 |
1544.13 |
41.5 |
|
46 |
194.2 |
1543.73 |
42 |
|
47 |
194.25 |
1543.33 |
42.5 |
|
48 |
194.3 |
1542.94 |
43 |
|
49 |
194.35 |
1542.54 |
43.5 |
|
50 |
194.4 |
1542.14 |
44 |
|
51 |
194.45 |
1541.75 |
44.5 |
|
52 |
194.5 |
1541.35 |
45 |
|
53 |
194.55 |
1540.95 |
45.5 |
|
54 |
194.6 |
1540.56 |
46 |
|
55 |
194.65 |
1540.16 |
46.5 |
|
56 |
194.7 |
1539.77 |
47 |
|
57 |
194.75 |
1539.37 |
47.5 |
|
58 |
194.8 |
1538.98 |
48 |
|
59 |
194.85 |
1538.58 |
48.5 |
|
60 |
194.9 |
1538.19 |
49 |
|
61 |
194.95 |
1537.79 |
49.5 |
|
62 |
195 |
1537.4 |
50 |
|
63 |
195.05 |
1537 |
50.5 |
|
64 |
195.1 |
1536.61 |
51 |
|
65 |
195.15 |
1536.22 |
51.5 |
|
66 |
195.2 |
1535.82 |
52 |
|
67 |
195.25 |
1535.43 |
52.5 |
|
68 |
195.3 |
1535.04 |
53 |
|
69 |
195.35 |
1534.64 |
53.5 |
|
70 |
195.4 |
1534.25 |
54 |
|
71 |
195.45 |
1533.86 |
54.5 |
|
72 |
195.5 |
1533.47 |
55 |
|
73 |
195.55 |
1533.07 |
55.5 |
|
74 |
195.6 |
1532.68 |
56 |
|
75 |
195.65 |
1532.29 |
56.5 |
|
76 |
195.7 |
1531.9 |
57 |
|
77 |
195.75 |
1531.51 |
57.5 |
|
78 |
195.8 |
1531.12 |
58 |
|
79 |
195.85 |
1530.72 |
58.5 |
|
80 |
195.9 |
1530.33 |
59 |
|
81 |
195.95 |
1529.94 |
59.5 |
|
82 |
196 |
1529.55 |
60 |
هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.
جهاز إرسال واستقبال 10G DWDM SFP+ بمدى 80 كم
جهاز إرسال واستقبال ضوئي SFP+ بسرعة 10 جيجابت/ثانية وبمدى 10 كيلومترات
جهاز إرسال واستقبال ضوئي SFP+ بتردد 10 جيجابت/ثانية ونطاق 1470-1610 نانومتر، بمدى 80 كيلومترًا، بتقنية CWDM
جهاز إرسال واستقبال ضوئي SFP+ بسرعة 10 جيجابت ثنائي الاتجاه بمدى 10 كيلومترات وتردد 1270/1330 نانومتر
جهاز إرسال واستقبال SFP+ بتقنية DWDM بسرعة 10 جيجابت/ثانية بمدى 100 كيلومتر
جهاز إرسال واستقبال SFP+ بتقنية DWDM بسرعة 10 جيجابت/ثانية بمدى يصل إلى 40 كم
جهاز إرسال واستقبال ضوئي SFP+ بسرعة 10 جيجابت/ثانية وبمدى 40 كيلومترًا
جهاز إرسال واستقبال ضوئي SFP+ بسرعة 10 جيجابت/ثانية وبمدى 80 كيلومترًا
عنوان : Room 901, Building 6, JD Smart Industrial Park, No. 128, Juhua Stone Avenue, Huashan Town, Huadu District, Guangzhou City
هاتف : +86 15989256178
Whatsapp : +86 15914235380
بريد إلكتروني : sales@fiberwdm.com
