تم تصميم جهاز DWDM MUX DEMUX ذو 8 قنوات بتردد 150 جيجاهرتز بواسطة FIBERWDM، بطول موجي من C26-H36 (1556.555 نانومتر - 1548.115 نانومتر)، وفقًا لشبكة ITU 150 جيجاهرتز، مما يزيد من سعة نطاق النطاق C.
جهاز DWDM ذو 8 قنوات بتردد 150 جيجاهرتز هو جهاز DWDM سلبي تمامًا، ويدعم فقد الإدخال المنخفض (منافذ الطول الموجي < 2.4 ديسيبل)، ويدعم أعمال 800 جيجا × 8 قنوات في نظام نقل DWDM.

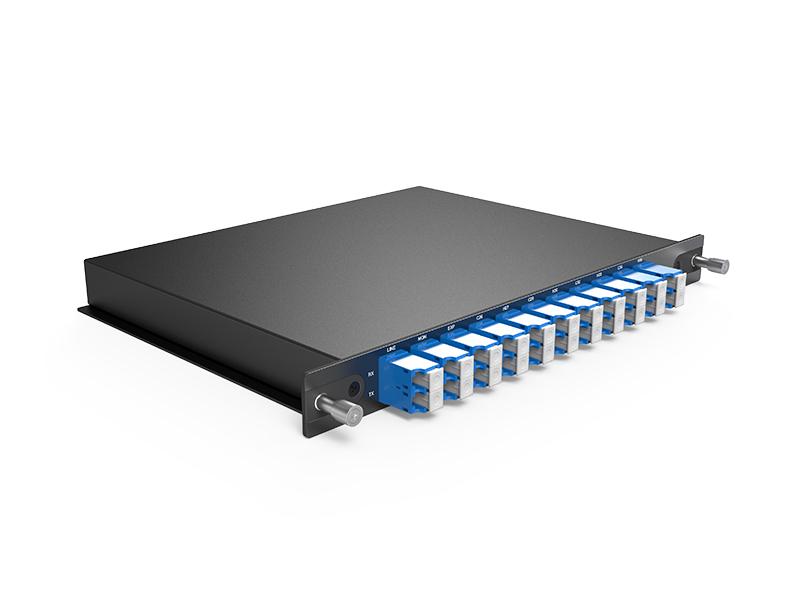

مُضاعِف/مُفكِّك إشارات DWDM بتردد 150 جيجاهرتز و8 قنوات C26-H36 (1556.555 نانومتر - 1548.115 نانومتر) مع منفذ مراقبة، وLC/UPC، وصندوق LGX، و4 فتحات في رف 1U
تم تصميم جهاز DWDM MUX DEMUX ذو 8 قنوات بتردد 150 جيجاهرتز بواسطة FIBERWDM، بطول موجي من C26-H36 (1556.555 نانومتر - 1548.115 نانومتر)، وفقًا لشبكة ITU 150 جيجاهرتز، مما يزيد من سعة نطاق النطاق C.
جهاز DWDM ذو 8 قنوات بتردد 150 جيجاهرتز هو جهاز DWDM سلبي تمامًا، ويدعم فقد الإدخال المنخفض (منافذ الطول الموجي < 2.4 ديسيبل)، ويدعم أعمال 800 جيجا × 8 قنوات في نظام نقل DWDM.

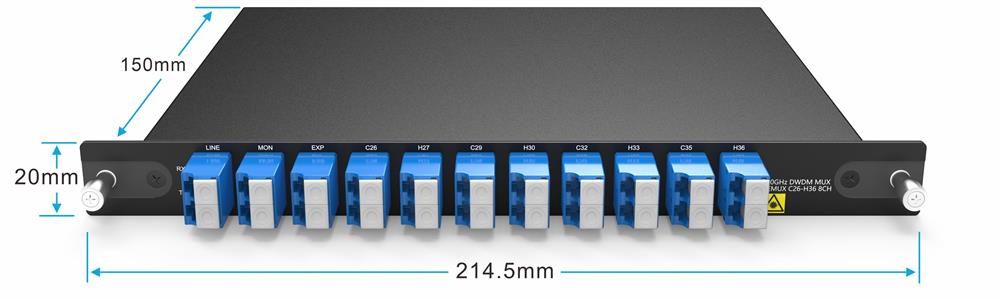

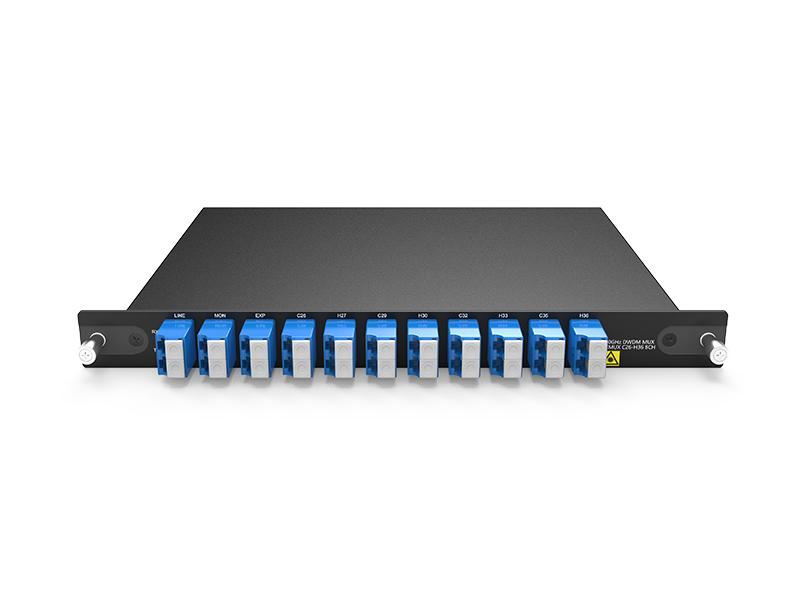

لوحة المنتج
مُضاعِف/مُزيل إرسال DWDM بتردد 150 جيجاهرتز و8 قنوات
يُستخدم منفذ المراقبة لمراقبة وصلة الشبكة أو مراقبة الطاقة، مما يُسهّل عملية استكشاف الأخطاء وإصلاحها دون التأثير على حركة البيانات.
خط الربط

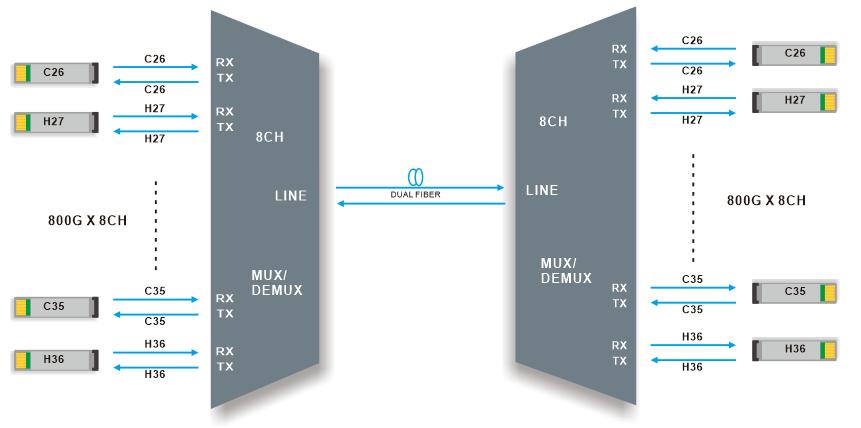

إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM MUX/DEMUX ذات 8 قنوات
جهاز DWDM MUX/DEMUX ذو 8 قنوات، يدعم نقل البيانات بسرعة 800 جيجابت في الثانية عبر ألياف ضوئية ثنائية لنقل البيانات من نقطة إلى نقطة. يعمل ضمن نظام نقل البيانات IDC.
مواصفات المنتج
| الطول الموجي | 1556.555 نانومتر - 1548.115 نانومتر | تباعد القنوات | 150 جيجاهرتز |
| نطاق تمرير القناة | ±0.5 نانومتر | تكنولوجيا | تي إف إف |
| فقد الإدخال | ≤2.4 ديسيبل | فقدان الاتصال | ≤3.5 ديسيبل |
|
دقة الطول الموجي المركزي |
±0.05 نانومتر | التداخل الكلي | ≥5 ديسيبل |
| عرض النطاق الترددي -0.5 ديسيبل | ≥90 جيجاهرتز | عرض نطاق ترددي -3 ديسيبل | ≥150 جيجاهرتز |
| خسارة العودة | ≥ 40 ديسيبل | التوجيه | ≥ 40 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 1.0ps | الفقد المعتمد على الاستقطاب | ≤ 0.7 ديسيبل |
| عزل القناة عند التردد المركزي |
مستوى الصوت المجاور ≥ 30 ديسيبل
غير متجاور ≥ 45 ديسيبل |
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
| الوزن الصافي |
صندوق LGX: 0.5 كجم رف 1U بأربعة فتحات: 2.5 كجم |
أبعاد |
صندوق LGX: 214.5 × 150 × 20 مم رف 1U: 440 × 160 × 44 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.

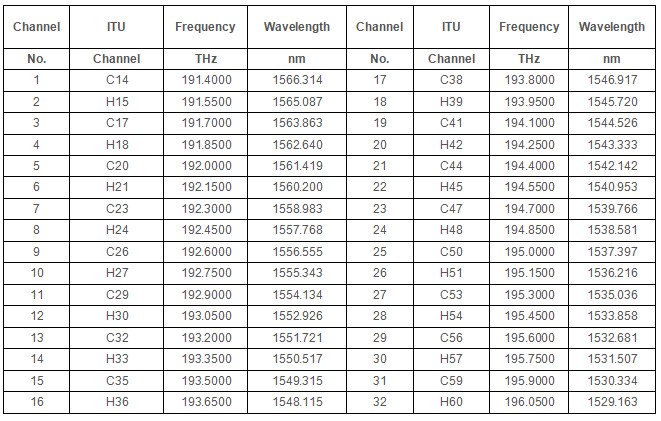

خطة القنوات
معلومات عن العبوة

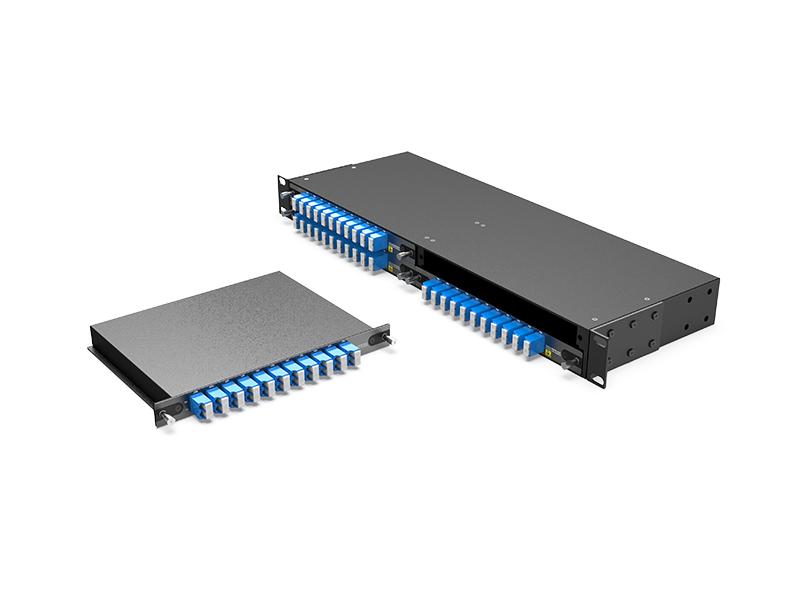

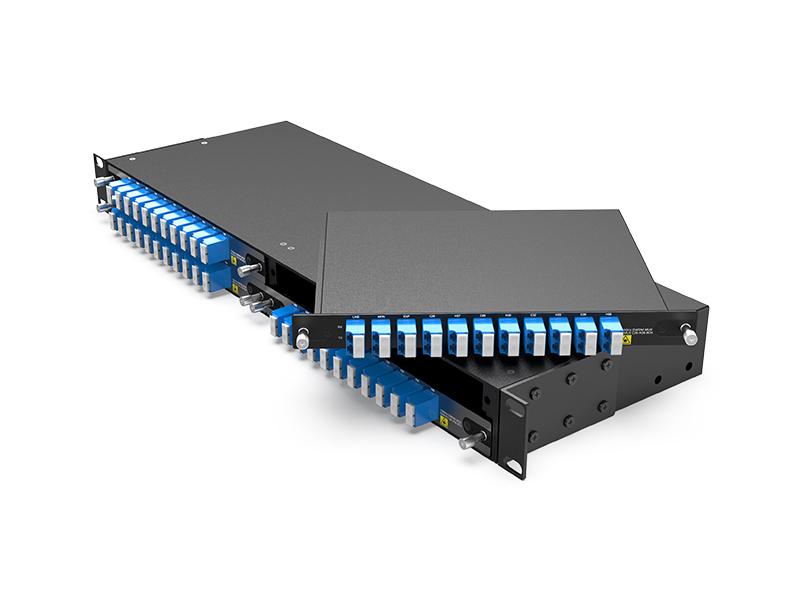

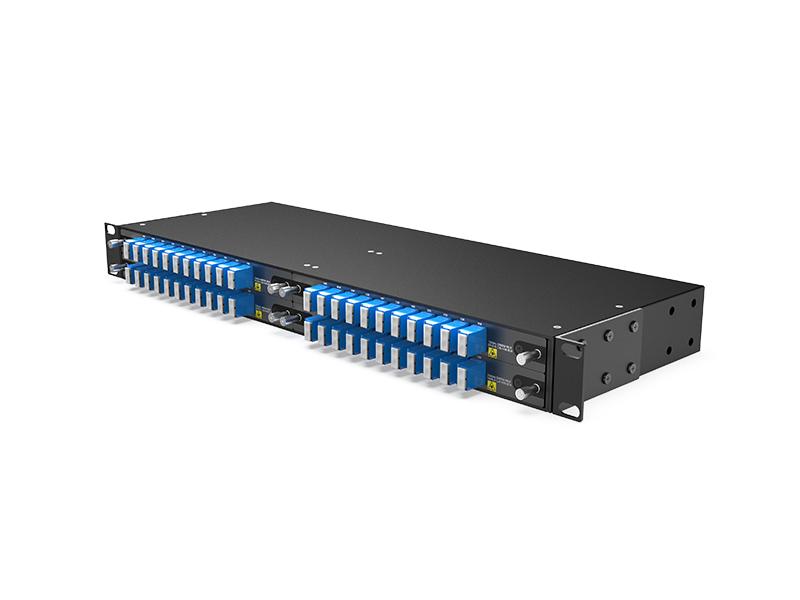

صندوق توصيل LGX 4-Slot 1U Rack

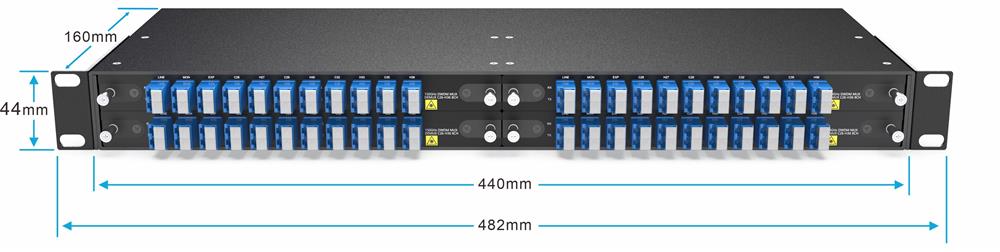

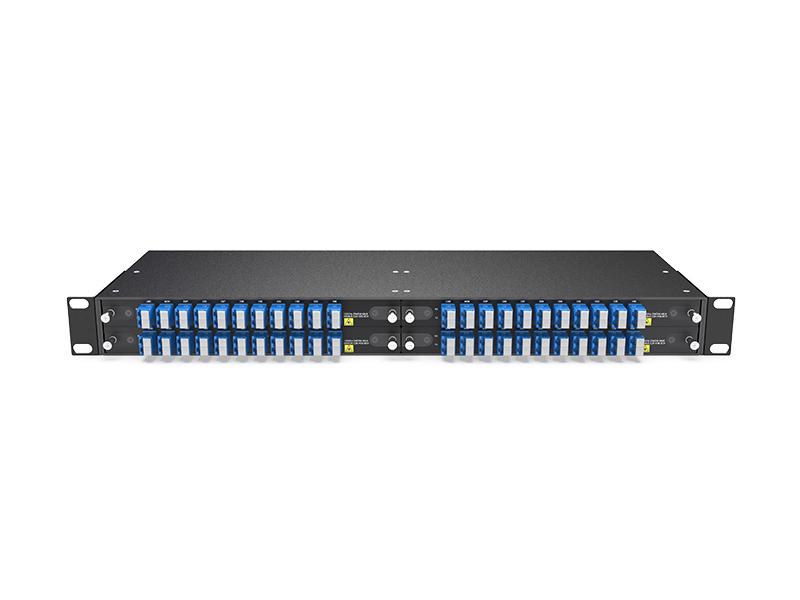

رف 1U ذو 4 فتحات لصندوق LGX
معلومات الطلب
| رقم المنتج | وصف المنتج |
| DMD8-LGX01-150GHZ-M-C26H36 | مُضاعِف/مُزيل إرسال DWDM ثماني القنوات بتردد 150 جيجاهرتز، طراز C26-H36 (1556.555 نانومتر - 1548.115 نانومتر)، مزود بمنفذ مراقبة، وقابس LC/UPC، وعلبة LGX، أبعادها 214.5 × 150 × 20 ملم. |
| 1U02-4LGX | رف 1U مقاس 19 بوصة مزود بـ 4 فتحات لصندوق LGX القابل للتوصيل، 440 × 160 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
