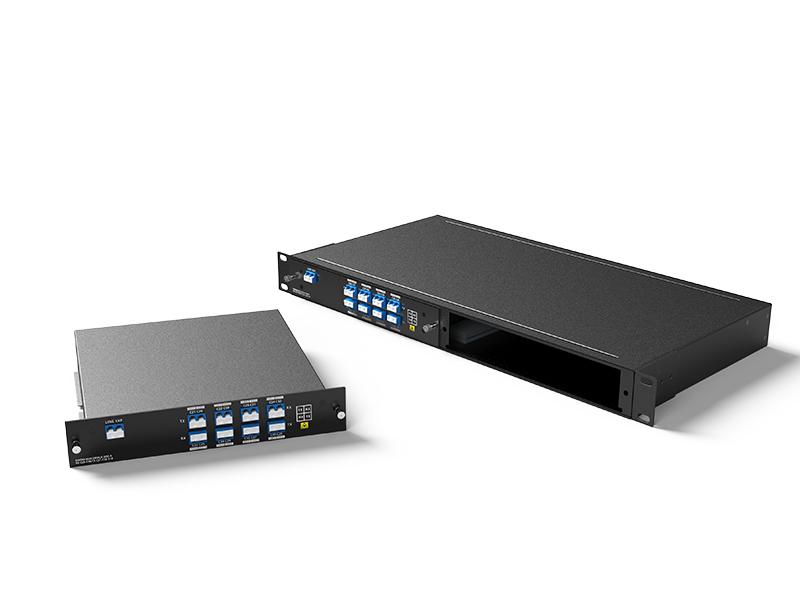

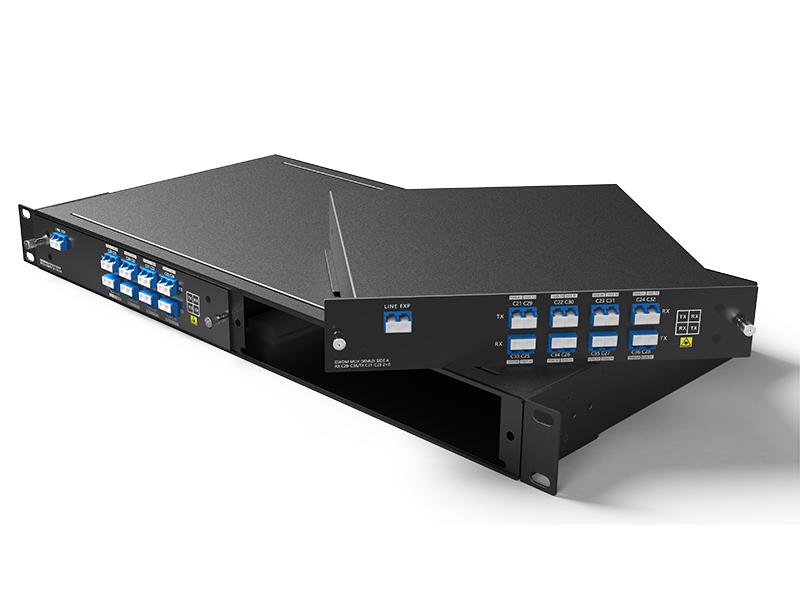

مُضاعِف/مُزيل إرسال DWDM أحادي الألياف 8 قنوات (16 موجة) C21-C36، مع منفذ EXP، وصندوق LC/UPC، وصندوق LGX، وفتحتين في رف 1U
تم تصميم جهاز الإرسال والاستقبال DWDM MUX/DEMUX ذو 8 قنوات بواسطة FIBERWDM، بطول موجي من C21 إلى C36 (1560.61 نانومتر ~ 1548.51 نانومتر)، (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C.
الألياف المفردة مُضاعِف DWDM ثماني القنوات هو جهاز سلبي تمامًا ووحدة صندوق LGX، ويمكن توصيله برف 1U ذي فتحتين؛ وفقد إدخال المنتج هو: منافذ الطول الموجي < 3.5 ديسيبل، الخط < 4.5 ديسيبل
لوحة المنتج

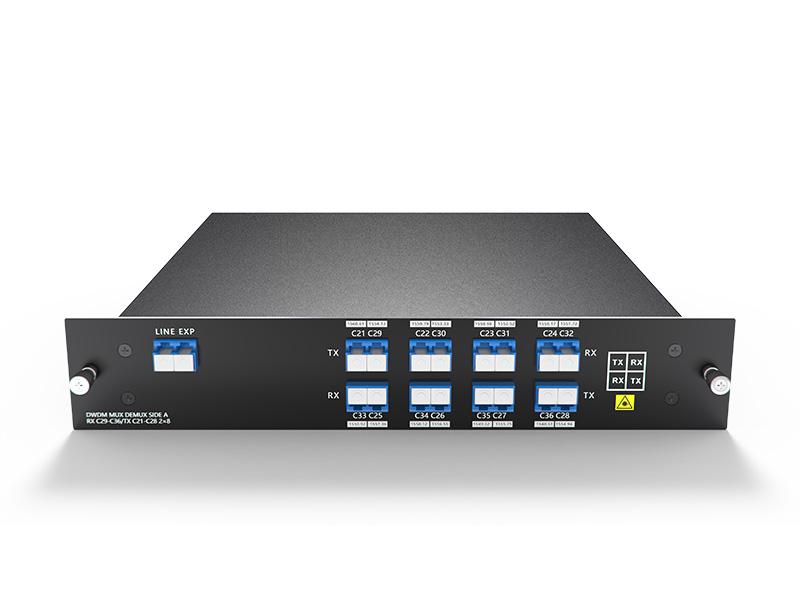

مُضاعِف/مُزيل مُضاعِف الألياف الضوئية DWDM ثماني القنوات، جانب الألياف الضوئية المفردة أ
مُضاعِف/مُزيل مُضاعِف الألياف الضوئية DWDM ثماني القنوات، جانب الألياف الضوئية المفردة ب
منفذ التوسعة لزيادة عرض النطاق الترددي في المستقبل، يجعل من الممكن زيادة سعة الشبكة عن طريق توصيلها بمنفذ الخط الخاص بجهاز DWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تركيب أو استئجار ألياف إضافية.
وصلة الخط

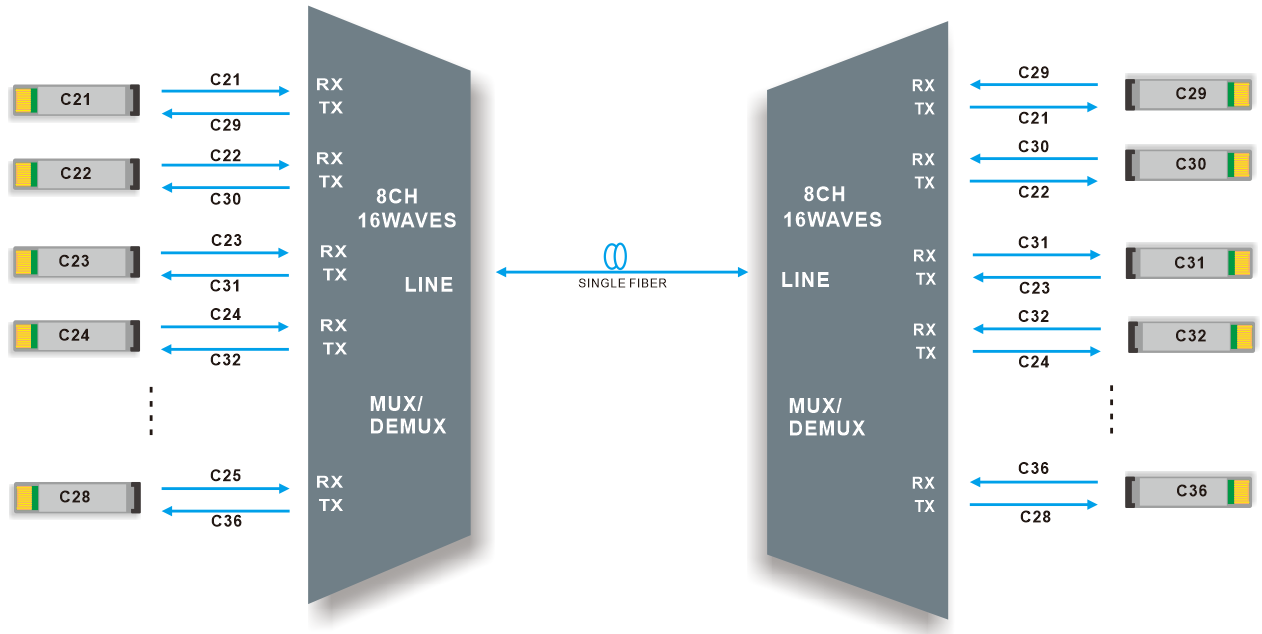

مُضاعِف/مُزيل إرسال DWDM ثماني القنوات، نقل عبر ليف ضوئي واحد
يدعم مُضاعِف/مُزيل إرسال DWDM ثماني القنوات نقلًا من نقطة إلى نقطة عبر ليف ضوئي واحد
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
8 قنوات، 16 موجة، C21-C36 (أو موجات أخرى) |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
التكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤3.5 ديسيبل |
فقد الإشارة |
≤ 4.5 ديسيبل |
|
فقد الإشارة العائدة |
≥ 45 ديسيبل |
التوجيهية |
≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1 بيكو ثانية |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مجاور ≥ 30 ديسيبل
غير متجاور ≥ 45 ديسيبل
|
درجة الحرارة |
التشغيل: من -40 إلى 85 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف 1U بفتحتين: 2.5 كجم |
الأبعاد (الارتفاع × العرض × العمق) |

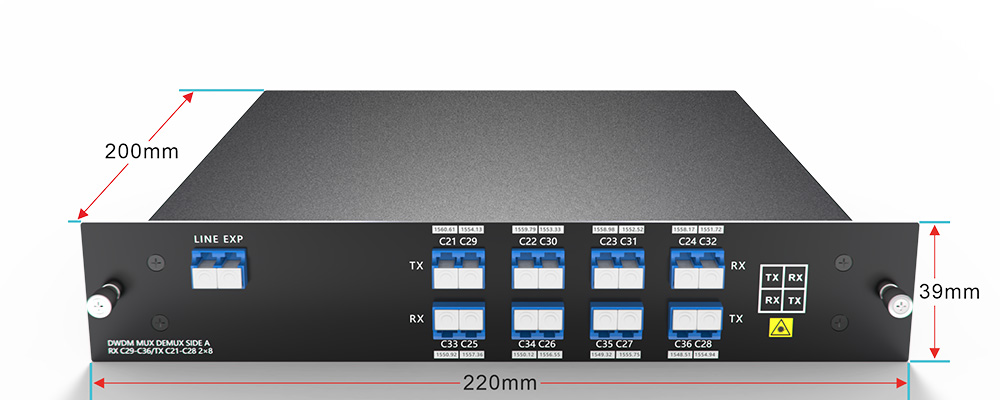

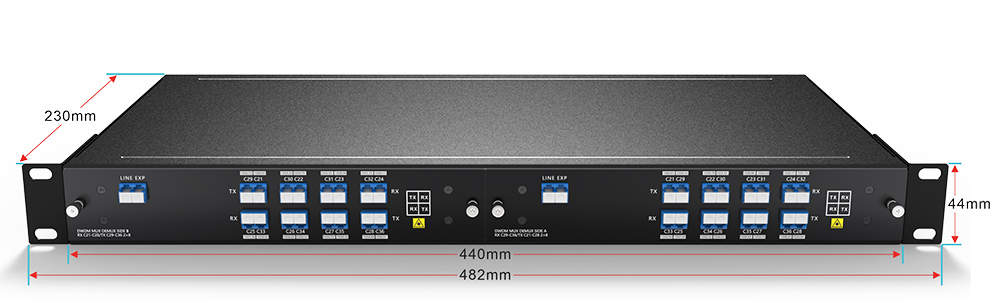

صندوق LGX: 220 × 200 × 39 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات العبوة
|
إل جي إكس صندوق توصيل ثنائي الفتحة 1U R باك |

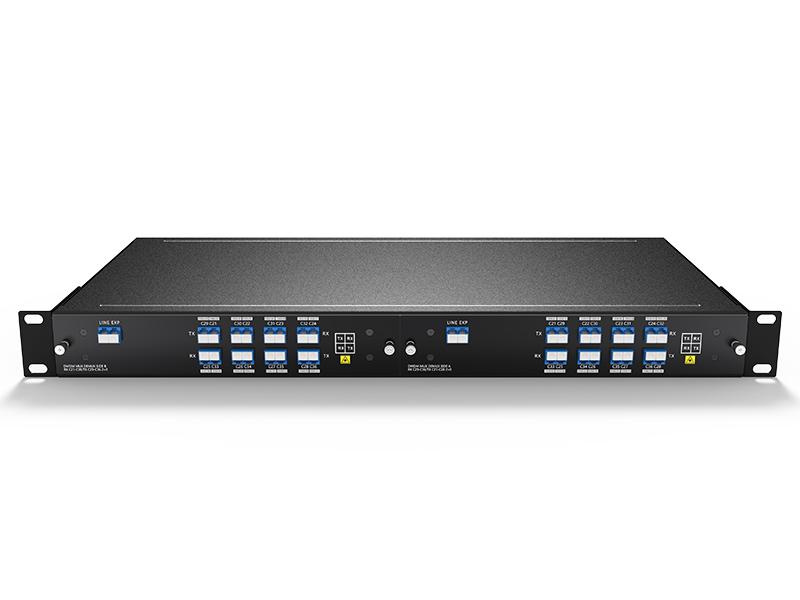

رف 1U بفتحتين لصندوق LGX |
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DM16-1U01-C2136 |
مُضاعِف/مُزيل مُضاعِف DWDM، 8 قنوات، 16 موجة (استقبال C21-C28/إرسال C29-C36) مع منفذ EXP، ألياف أحادية، LC/UPC، صندوق LGX قابل للتوصيل، الجانب A |
|
DD16-1U01-C2136 |
مُضاعِف/مُزيل إرسال DWDM، 8 قنوات، 16 موجة (استقبال C29-C36/إرسال C21-C28) مع منفذ EXP، ألياف أحادية، LC/UPC، صندوق LGX قابل للتوصيل، الجانب B |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة بفتحتين لصندوق LGX قابل للتوصيل، 440*230*44 مم |
ملاحظة: ندعم التصميم المخصص، يرجى التواصل معنا عبر البريد الإلكتروني
