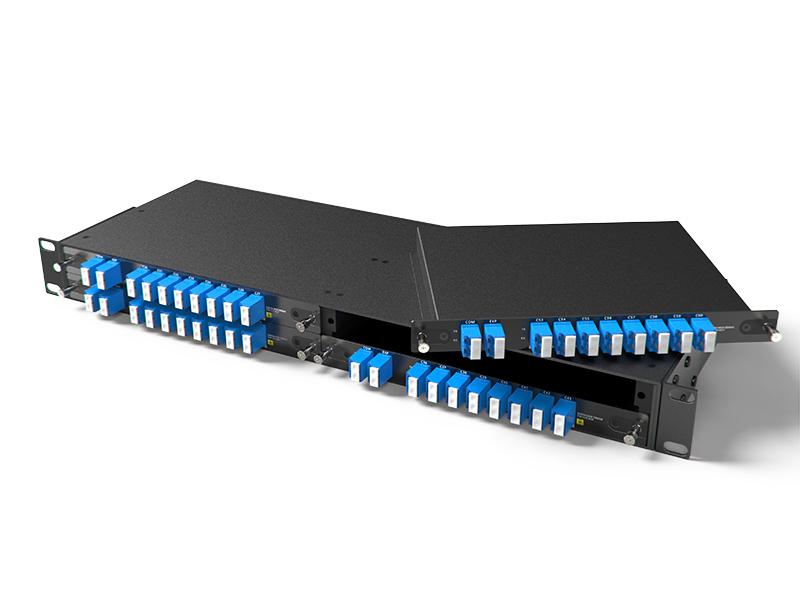

مُضاعِف/مُفكِّك إشارة DWDM ثنائي الألياف 8 قنوات C53-C60، منفذ EXP، منفذ LC/UPC، صندوق LGX، و4 فتحات في رف 1U
القناة الثامنة DWDM MUX DEMUX تم تصميمه بواسطة FIBERWDM، بطول موجي من C53 إلى C60 (1535.04 نانومتر ~ 1529.55 نانومتر)، (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C.
وحدة DWDM MUX/DEMUX ذات 8 قنوات هي وحدة سلبية تمامًا من نوع LGX، ويمكن تركيبها في رف 1U ذي 4 فتحات؛ وفقد الإدخال فيها هو: (منافذ الطول الموجي < 2.4 ديسيبل؛ فقد الخط < 3.2 ديسيبل). وعند توصيلها بمضخمات DWDM وجهاز DCM، يدعم نظام نقل DWDM ذو 8 قنوات الإرسال لمسافات طويلة.

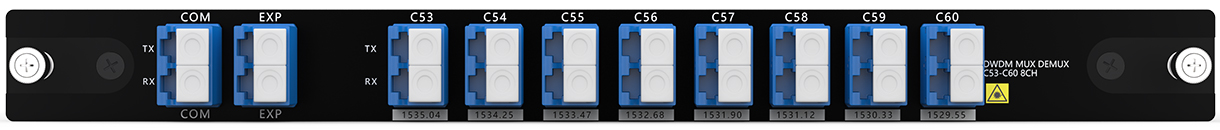

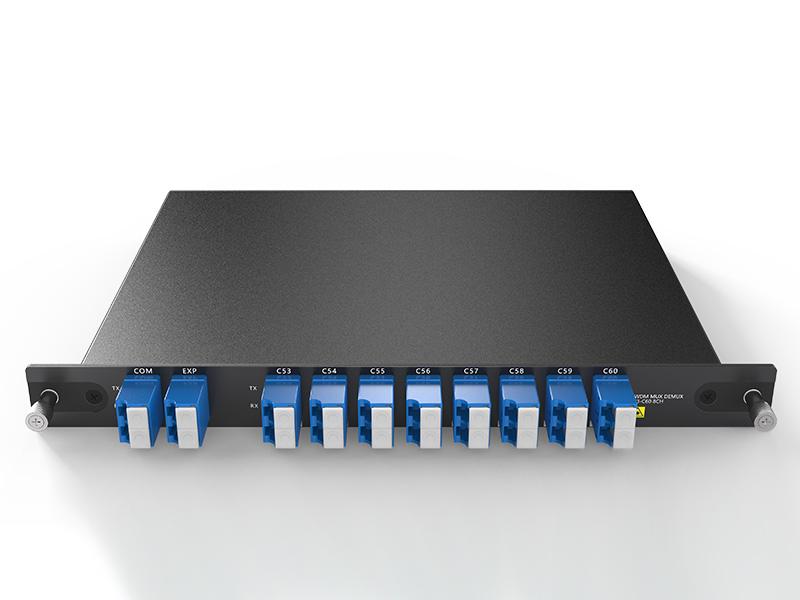

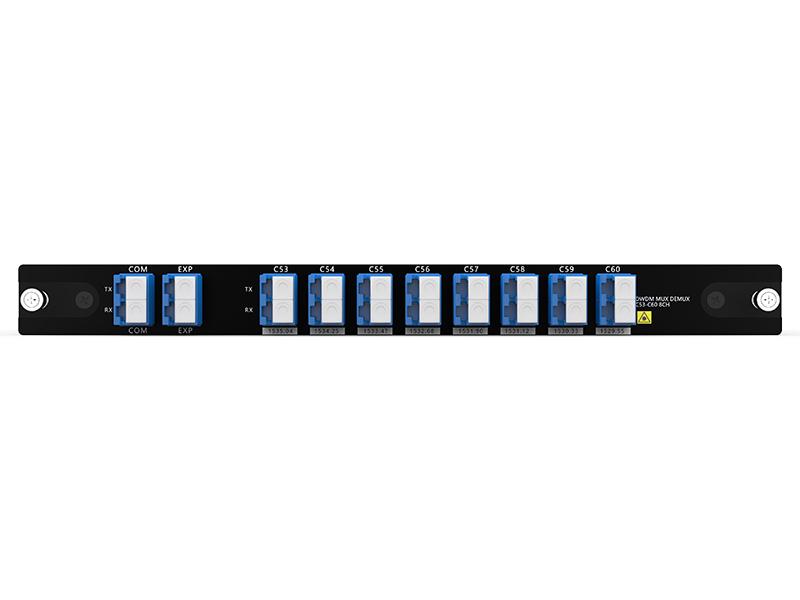

لوحة المنتج
8 قنوات DWDM MUX DEMUX ألياف ضوئية مزدوجة
منفذ التوسعة لزيادة عرض النطاق الترددي في المستقبل، يجعل من الممكن زيادة سعة الشبكة عن طريق توصيلها بمنفذ الخط الخاص بجهاز DWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تركيب أو استئجار ألياف إضافية.
لاين لينك

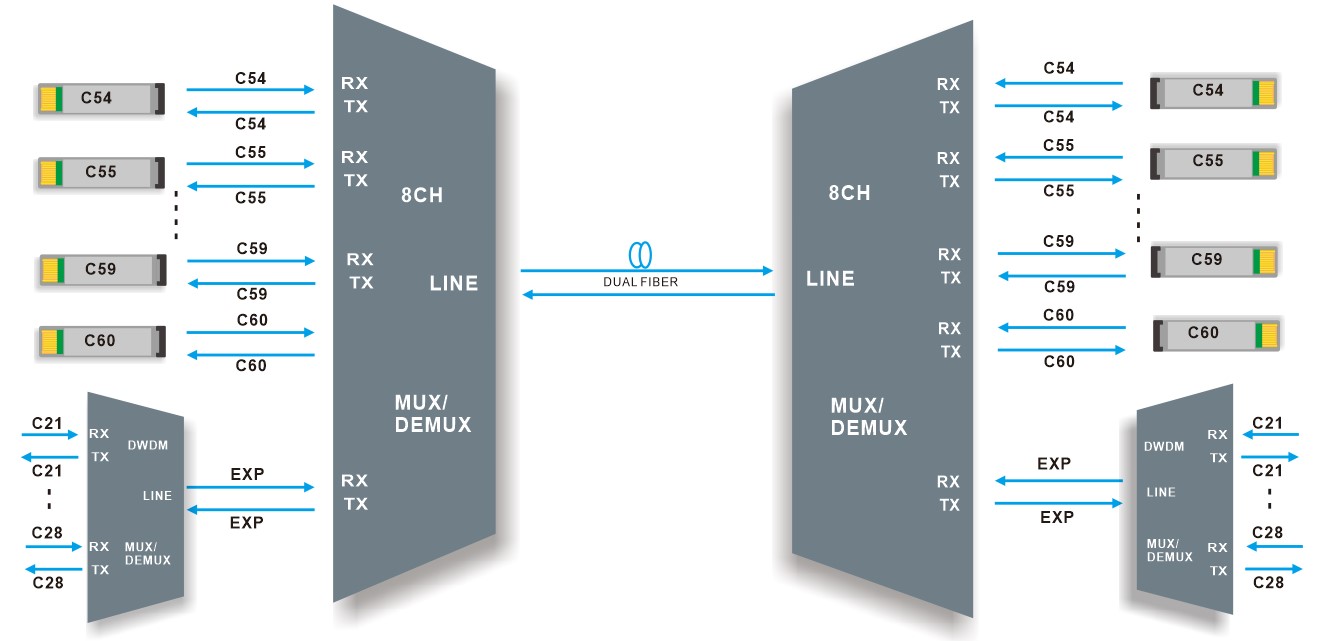

إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM MUX/DEMUX ذات 8 قنوات
جهاز DWDM MUX DEMUX ذو 8 قنوات، يدعم فرق 8 قنوات في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.

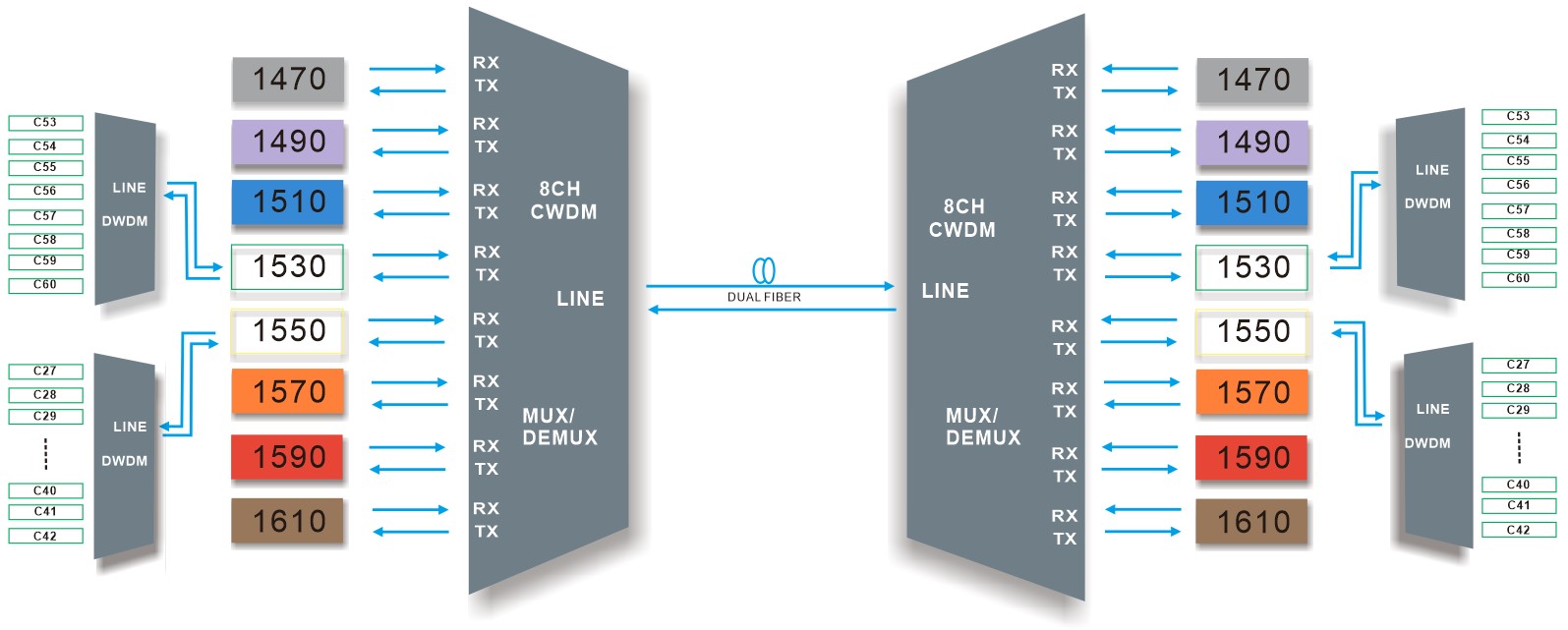

شبكة DWDM الهجينة عبر CWDM
تتراوح أطوال موجات CWDM بين 1260 و1625 نانومتر، والمسافة بين القنوات 20 نانومتر، ما يغطي فعليًا كامل نطاق أطوال موجات DWDM (1470-1625 نانومتر). وتتميز أطوال موجات DWDM بمسافات قنوات أصغر بكثير (0.8 نانومتر). لذا، يمكن استخدام أطوال موجات CWDM القريبة من أطوال موجات DWDM لنقل أطوال موجات DWDM.
مواصفات المنتج
|
الطول الموجي |
8 قنوات C53-C60 (أو موجات أخرى) |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤2.4 ديسيبل |
فقدان الاتصال |
≤3.2 ديسيبل |
|
فقد الإدخال @ منفذ 1310 |
≤0.8 ديسيبل |
فقدان الإدخال بنسبة 1% شهريًا |
≤ 26 ديسيبل |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
غير متجاور ≥45 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 1.5 كجم |
أبعاد |

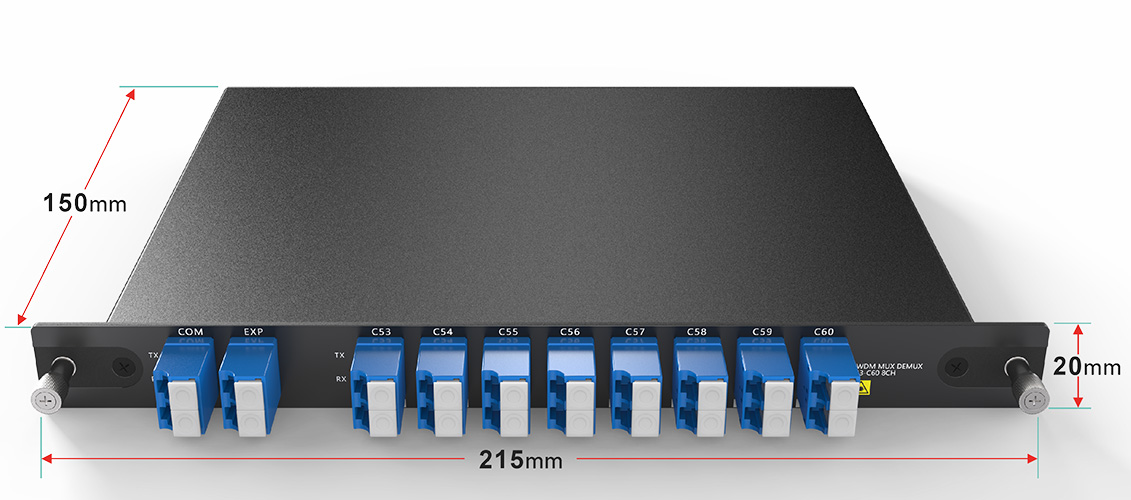

صندوق LGX: 215 × 150 × 20 مم رف 1U: 440 × 160 × 44 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
|

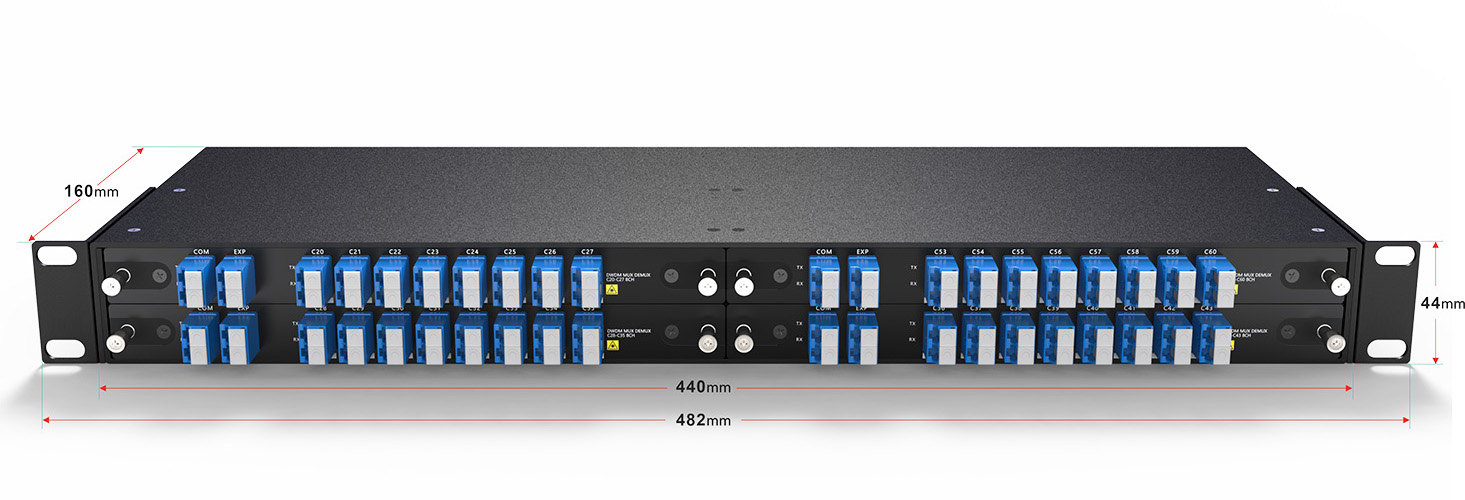

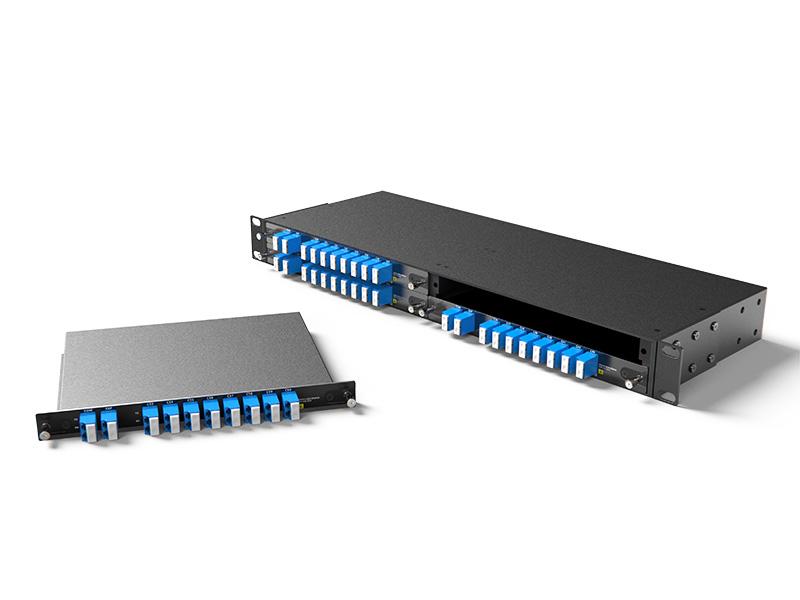

صندوق توصيل LGX 4-Slot 1U Rack |
رف 1U ذو 4 فتحات لصندوق LGX |
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DMD8-1U01-C5360 |
جهاز DWDM MUX DEMUX ثماني القنوات (C53-C60) مع EXP ثنائي الألياف، LC/UPC، صندوق LGX قابل للتوصيل |
|
DMD8-1U01-Cxxxx |
جهاز DWDM MUX DEMUX 8CH (Cxx-Cxx) مع منفذ EXP، وألياف ضوئية مزدوجة، وLC/UPC، وصندوق LGX قابل للتوصيل (مخصص) |
|
1U02-4LGX |
رف 1U مقاس 19 بوصة مزود بـ 4 فتحات لصندوق LGX القابل للتوصيل، 440 × 160 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
