تم تطوير وحدات توزيع الضوء الضوئية (PLC) من Fiberwdm باستخدام عملية فريدة لتصنيع موجهات الضوء من زجاج السيليكا، مع وصلة ألياف ضوئية دقيقة وموثوقة في حزمة مصغرة. توفر هذه الوحدات حلاً منخفض التكلفة لتوزيع الضوء، يتميز بصغر حجمه وموثوقيته العالية. تتميز وحدات PLC بأداء عالٍ من حيث انخفاض فقد الإدخال، وانخفاض فقد النبضة الضوئية (PDL)، وارتفاع فقد العودة، وتجانس ممتاز عبر نطاق واسع من الأطوال الموجية من 1260 نانومتر إلى 1620 نانومتر، وتعمل في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية. تتوفر وحدات PLC بتكوينات قياسية 1*4، 1*8، 1*16، و1*32، بالإضافة إلى هياكل مخصصة 2*8، 2*16، 2*32، و2*64.

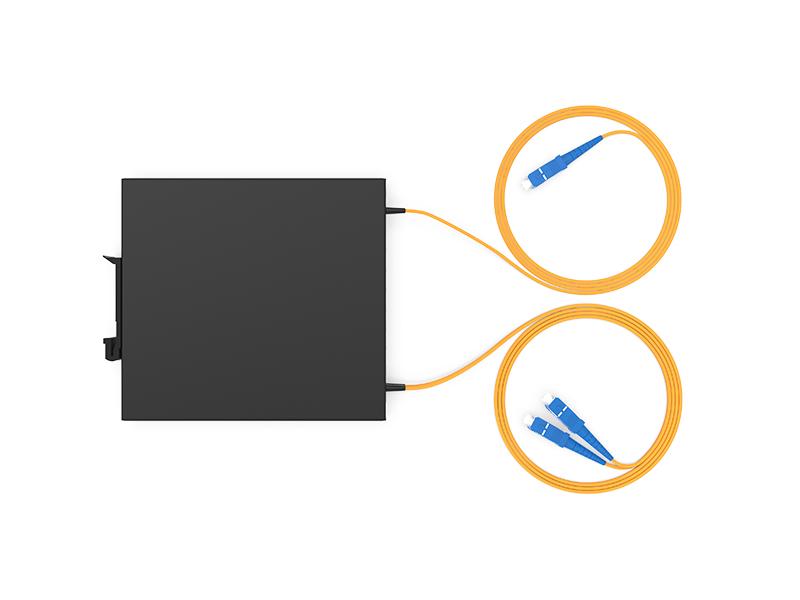

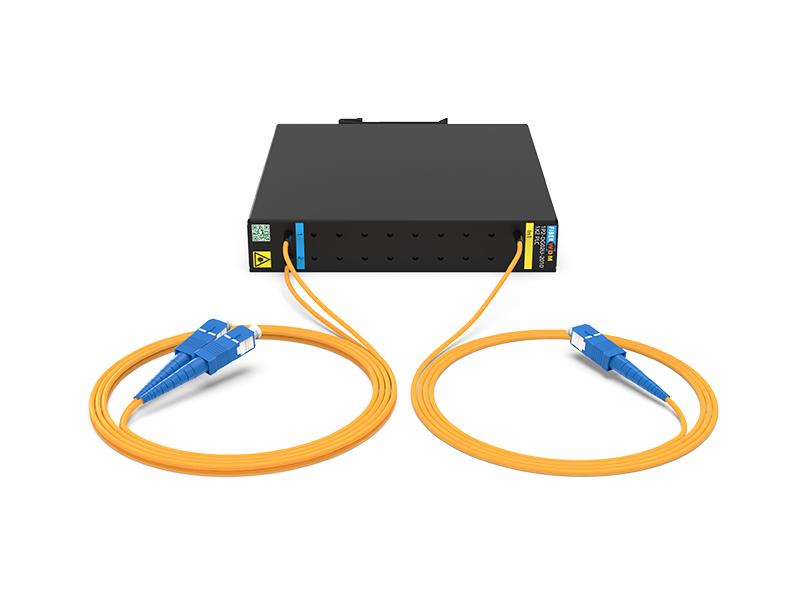

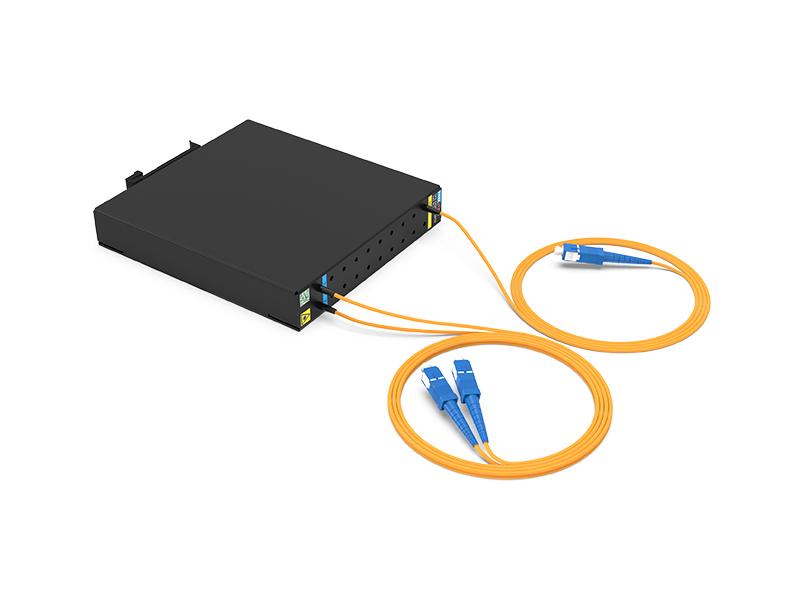

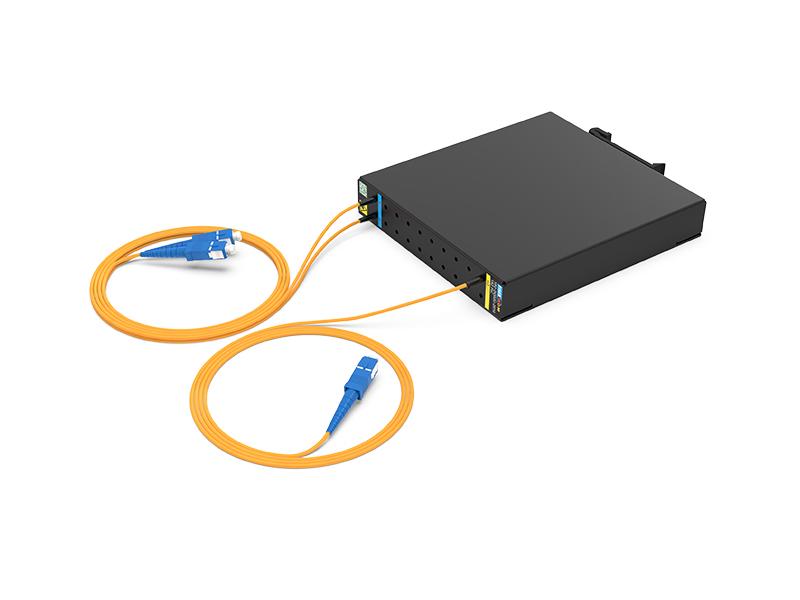

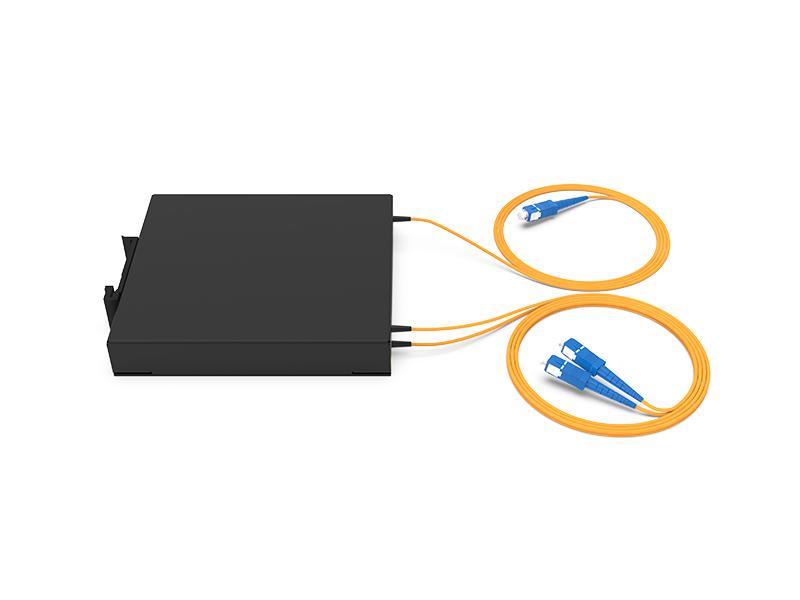

صندوق تركيب DIN لوحدة تحكم منطقية قابلة للبرمجة (PLC) من نوع SC/UPC، مقاس 1x2، بقطر 2.0 مم وطول 1.0 متر، أبعاده 120 × 110 × 20 مم
المنتج
صندوق تركيب PLC SC/UPC DIN 1*2، 120*110*20 مم
الميزات:
التطبيقات
الامتثال
مواصفات وحدة التحكم المنطقية القابلة للبرمجة (PLC) 1*N
| تكوين المنفذ | 1×2 | 1×4 | 1×8 | 1×16 | |
| نوع الألياف | SMF-28e أو حسب طلب العميل | ||||
| طول الموجة التشغيلية (نانومتر) | 1260～1650 | ||||
| فقد الإدخال | نموذجي | 3.7 | 6.8 | 10.0 | 13.0 |
| الحد الأقصى | 4.0 | 7.2 | 10.5 | 13.5 | |
| توحيد الفقد (ديسيبل) | الحد الأقصى | 0.4 | 0.6 | 0.8 | 1.2 |
| فقدان العودة (ديسيبل) | الحد الأدنى | 50 | 50 | 50 | 50 |
| الفقد المعتمد على الاستقطاب (ديسيبل) | الحد الأقصى | 0.2 | 0.2 | 0.3 | 0.3 |
| التوجيهية (ديسيبل) | الحد الأدنى | 55 | 55 | 55 | 55 |
| الفقد المعتمد على الطول الموجي (ديسيبل) | الحد الأقصى | 0.3 | 0.3 | 0.3 | ٠٫٥ |
|
الفقد المعتمد على درجة الحرارة (-٤٠ إلى ٨٥ درجة مئوية) (ديسيبل) |
الحد الأقصى | ٠٫٥ | ٠٫٥ | ٠٫٥ | 0.8 |
| الموصل | SC/UPC أو غيرها | ||||
| درجة حرارة التشغيل (°مئوية) | -40~85 | ||||
| درجة حرارة التخزين (°مئوية) | -40~85 | ||||
| حجم عبوة الصندوق (مم) | 120*110*20 مم | ||||
ملاحظات: 1. المواصفات بدون موصلات الألياف.
2. اختبار درجة حرارة الغرفة
مواصفات وحدة التحكم المنطقية القابلة للبرمجة 2*N
| تكوين المنفذ | 2×2 | 2×4 | 2×8 | 2×16 | |
| نوع الألياف | SMF-28e أو حسب طلب العميل | ||||
| طول الموجة التشغيلية (نانومتر) | 1260～1650 | ||||
| فقد الإدخال | نموذجي | 3.8 | 7.4 | 10.8 | 14.2 |
| الحد الأقصى | 4.2 | 7.8 | 11.2 | 14.6 | |
| توحيد الفقد (ديسيبل) | الحد الأقصى | 1.0 | 1.4 | 1.5 | 2.0 |
| فقدان العودة (ديسيبل) | الحد الأدنى | 50 | 50 | 50 | 50 |
| الفقد المعتمد على الاستقطاب (ديسيبل) | الحد الأقصى | 0.2 | 0.2 | 0.4 | 0.4 |
| التوجيهية (ديسيبل) | الحد الأدنى | 55 | 55 | 55 | 55 |
| الفقد المعتمد على الطول الموجي (ديسيبل) | الحد الأقصى | 0.8 | 0.8 | 0.8 | 0.8 |
|
الفقد المعتمد على درجة الحرارة (-٤٠ إلى ٨٥ درجة مئوية) (ديسيبل) |
الحد الأقصى | ٠٫٥ | ٠٫٥ | ٠٫٥ | 0.8 |
| الموصل | SC/UPC أو غيرها | ||||
| درجة حرارة التشغيل (°مئوية) | -40~85 | ||||
| درجة حرارة التخزين (°مئوية) | -40~85 | ||||
| حجم عبوة الصندوق (مم) | 120*110*20 مم | ||||
ملاحظات: 1. المواصفات بدون موصلات الألياف.
2. اختبار درجة حرارة الغرفة

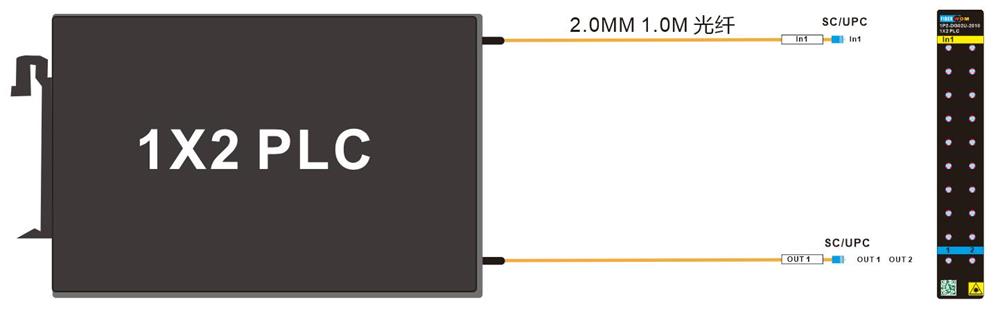

العبوة (مم)
معلومات الطلب
| رقم القطعة | المواصفات |
| 1P2-DG02U-2010 | صندوق تركيب DIN لوحدة تحكم منطقية قابلة للبرمجة (PLC) من نوع SC/UPC، مقاس 1x2، بقطر 2.0 مم وطول 1.0 متر، أبعاده 120 × 110 × 20 مم |
