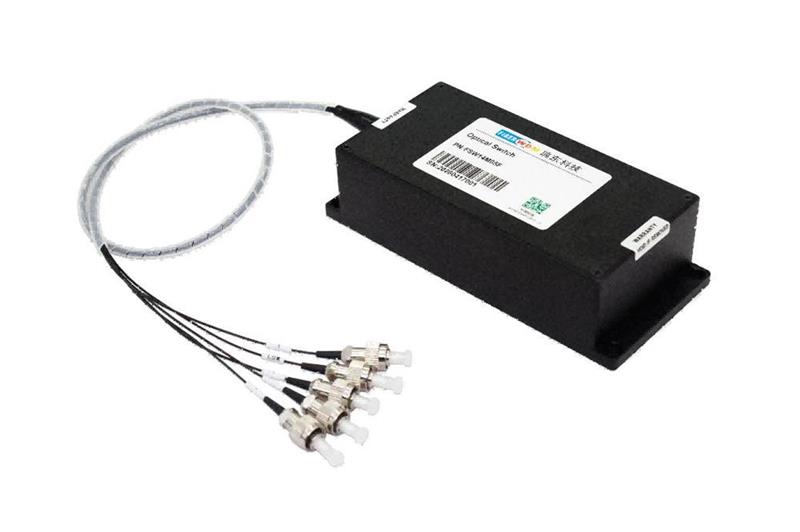

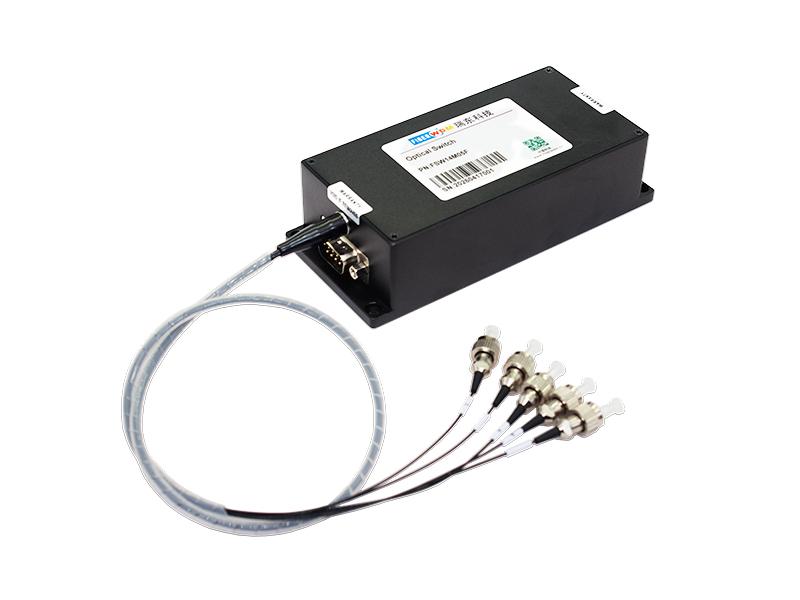

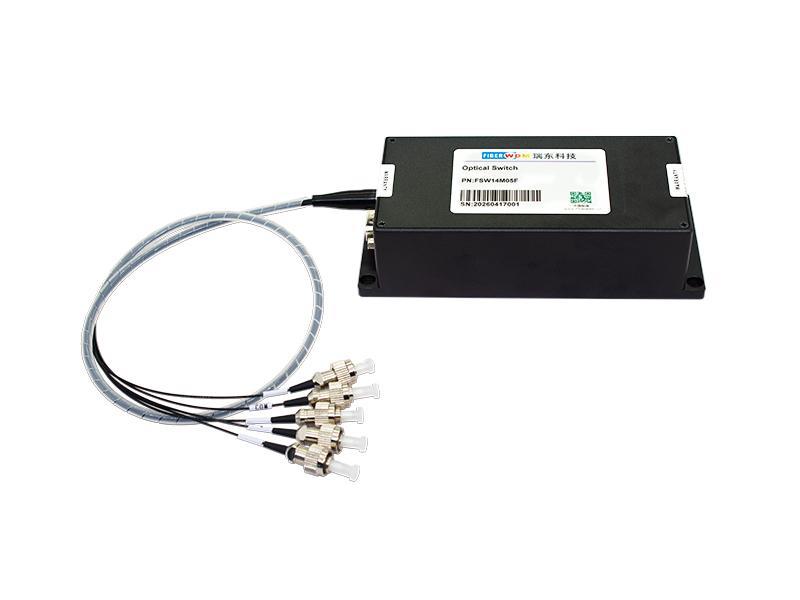

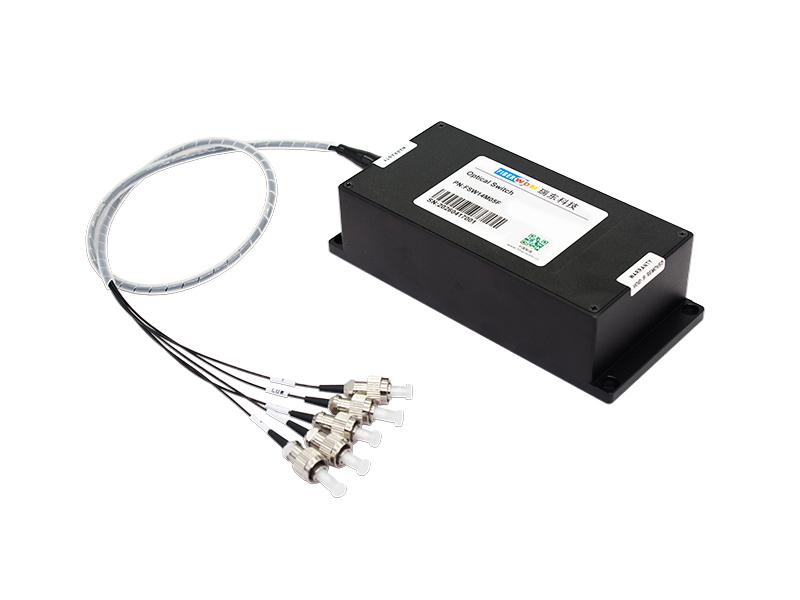

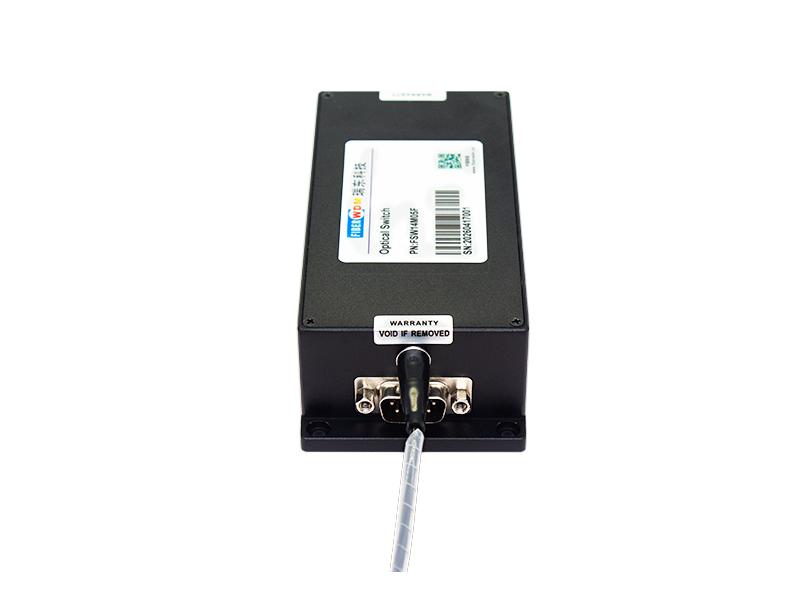

مفتاح FSW14M05F هو مفتاح ضوئي 1×4 (4×1) طورته شركة Guangzhou Ruid Electronic Technology Co., Ltd.، ويستخدم أليافًا متعددة الأنماط ذات معامل انكسار متدرج، وهو مصمم خصيصًا لنطاق الضوء المرئي من 405 إلى 640 نانومتر. يعتمد هذا المنتج على تقنية التبديل الضوئي الدقيقة الكهروميكانيكية أو تقنية الحالة الصلبة لتحقيق تبديل سريع وموثوق للمسار الضوئي بين قناة إدخال واحدة وأربع قنوات إخراج. وهو مناسب للتطبيقات عالية الدقة التي تتطلب اختيارًا ديناميكيًا متعدد القنوات للمسار الضوئي، مثل الفحص الصناعي، والتصوير الطبي الحيوي، والتحليل الطيفي، وتقسيم شعاع الليزر، والتجارب البحثية العلمية.
مفتاح بصري متعدد الأوضاع ذو مؤشر متدرج 1X4 405-640 نانومتر 50/125 ميكرومتر (NA0.22)
0.9 مم 0.5 م
الألياف، FC/UPC، منفذ تسلسلي RS-232، وحدة 135x60x35 |
FSW14M05F
سمات:
يغطي نطاق الضوء المرئي بالكامل من 405 نانومتر (بنفسجي) إلى 640 نانومتر (أحمر)، وهو متوافق مع ليزرات أشباه الموصلات الشائعة، ومصابيح LED، ومصادر ضوء الزينون، ويلبي متطلبات متنوعة مثل الكشف عن التألق والتصوير البؤري.
يضمن المحاذاة البصرية الدقيقة والتصميم المتطابق مع الألياف متعددة الأنماط ذات معامل الانكسار المتدرج انخفاض فقدان الإدخال وانخفاض التشويش المتبادل بين القنوات، مما يضمن سلامة الإشارة ودقة القياس.
مزود بموصلات ألياف ضوئية بقطر 0.9 مم وموصلات FC/UPC، يتميز بقوة ميكانيكية عالية ودقة فائقة في عمليات الإدخال والإخراج. يقاوم الغلاف المعدني المحمي بالكامل التداخل الكهرومغناطيسي بفعالية، مما يجعله مناسبًا للاستخدام في كل من المختبرات والمواقع الصناعية.
أبعاد صغيرة تبلغ 135×60×35 مم لسهولة دمج النظام وتركيبه في الرف. يتم التحكم به عبر منفذ تسلسلي RS-232 قياسي مع مجموعة أوامر مبسطة، ويدعم التشغيل المباشر بواسطة أجهزة الكمبيوتر الشخصية ووحدات التحكم المنطقية القابلة للبرمجة والأنظمة المدمجة.
بنية ذات مدخل واحد وأربعة مخارج (أو اختيار أربعة مداخل ومخرج واحد)، تدعم اختيار المسار البصري أحادي الاتجاه. يتيح الاستجابة السريعة للتبديل وتحديد المواقع الدقيق للقناة إمكانية الحصول التلقائي على بيانات متعددة القنوات بتقسيم زمني عند دمجها مع البرامج.
طلب:
تحديد:
| حدود | قيمة |
| نموذج | FSW14M05F |
| فقد الإدخال | 1x4(4x1) |
| ≤1.0 ديسيبل | |
| طول الموجة التشغيلية | 405-640 نانومتر |
| طول الموجة الاختبارية | 450/650 نانومتر |
| خسارة العودة | MM ≥ 30 |
| تداخل القنوات | MM ≥ 50 |
| الفقد المعتمد على الاستقطاب | ≤0.05 ديسيبل |
| الفقد المعتمد على الطول الموجي | ≤0.25 ديسيبل |
| الفقد المعتمد على درجة الحرارة | ≤0.25 ديسيبل |
| قابلية التكرار | ≤0.02 ديسيبل |
| تغيير الحياة | ≥107 |
| وقت التبديل | ≤20 مللي ثانية (القنوات المتجاورة) |
| القدرة الضوئية | ≤500 ميغاواط |
| نوع الألياف | ألياف متعددة الأنماط ذات معامل انكسار متدرج 50/125 ميكرومتر (NA0.22) |
| موصل | رمز التحقق من البطاقة/الرمز العالمي للبطاقة (أو غيرهما) |
| طريقة التحكم | RS-232 |
| جهد التشغيل | 5 فولت |
| التيار التشغيلي | 600 مللي أمبير |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية |

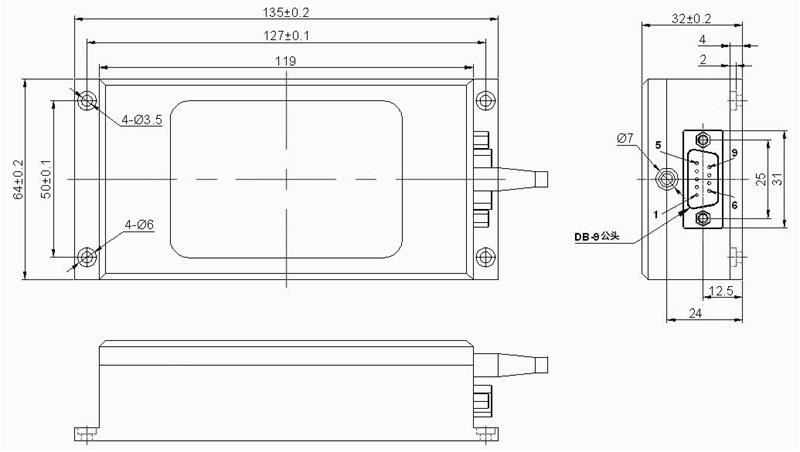

أبعاد المنتج

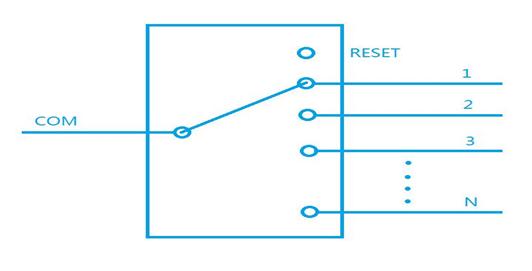

المسار البصري:
تكوينات الدبابيس:
| موصل DB9 ذكر | |||
| دبوس | نموذج | اسم | وظيفة |
| 2 | مدخل | RXD | RS-232 RX |
| 3 | خارج | TXD | إرسال RS-232 |
| 5، 8 | قوة | أرضي | أرضي الطاقة |
| 9 | قوة | VCC | مصدر الطاقة VCC (5 فولت، 500 مللي أمبير) |
| 1، 4، 6، 7 | كارولاينا الشمالية | كارولاينا الشمالية | باطل |

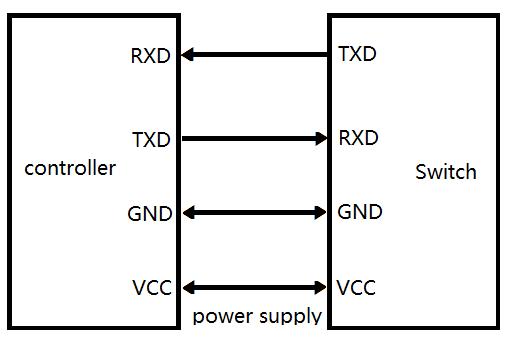

مخطط التحكم:
أوامر التحكم:
● "_" تعني الشرطة السفلية.
● يجب أن تكون جميع الأحرف في بروتوكول الاتصال بأحرف كبيرة.
● لا يمكن لهذه الوحدة تنفيذ سوى أمر واحد في كل مرة. عادةً، لا يمكن إدخال الأمر التالي إلا بعد أن يُعيد البرنامج استجابة.
● في التشغيل الفعلي، أدخل القوس الزاوي "<" كحرف البداية و ">" كحرف النهاية.
| اسم | الأوامر | وصف |
| ضبط قناة التبديل البصري |
الأوامر: |
يُستخدم هذا الأمر لضبط وتحديد قناة المحول الضوئي. عند تعيين قيمة XX إلى 00، تتم إعادة ضبط القناة. وعند تعيينها إلى 01، ينتقل المحول إلى القناة 1. ستُعاد الاستجابة 1 في حال نجاح الضبط. أما إذا تجاوزت قيمة XX المدخلة عدد قنوات المحول الضوئي، فستُعاد الاستجابة 2. |
|
الرد 1: |
||
| استعلام عن القناة الحالية للمفتاح البصري |
الأوامر: |
يُستخدم هذا الأمر للاستعلام عن القناة الحالية للمحول البصري. سيتم إرجاع أمر استجابة صالح عند نجاح الاستعلام، حيث يشير XX إلى القناة الحالية. |
|
الرد: |
||
| استعلام عن معلومات مفتاح التبديل البصري |
الأوامر: |
يُستخدم هذا الأمر للاستعلام عن معلومات المفتاح البصري، وتشير الاستجابة المُعادة إلى ما يلي:
طراز الوحدة: OSW-1XNN
|
|
الرد: |
ملاحظة: معدل نقل البيانات عبر منفذ التسلسل الخاص بالوحدة هو 9600، عدد بتات البيانات: 8، عدد بتات الإيقاف: 1، بدون بت التكافؤ. إذا كان الأمر المرسل غير صالح، فسيعيد المحول البصري أمر الاستجابة
معلومات الطلب:
| نموذج | وصف المواصفات |
| FSW14M05F | مفتاح بصري متعدد الأنماط ذو معامل انكسار متدرج 1×4، نطاق الطول الموجي 405-640 نانومتر، 50/125 ميكرومتر (NA0.22)، ألياف 0.9 مم، طول 0.5 متر، منفذ تسلسلي FC/UPC، RS-232، وحدة 135×60×35 |
ملاحظة: للحصول على مواصفات مخصصة أخرى، يرجى الاتصال بنا على: sale@fiberwdm.com
