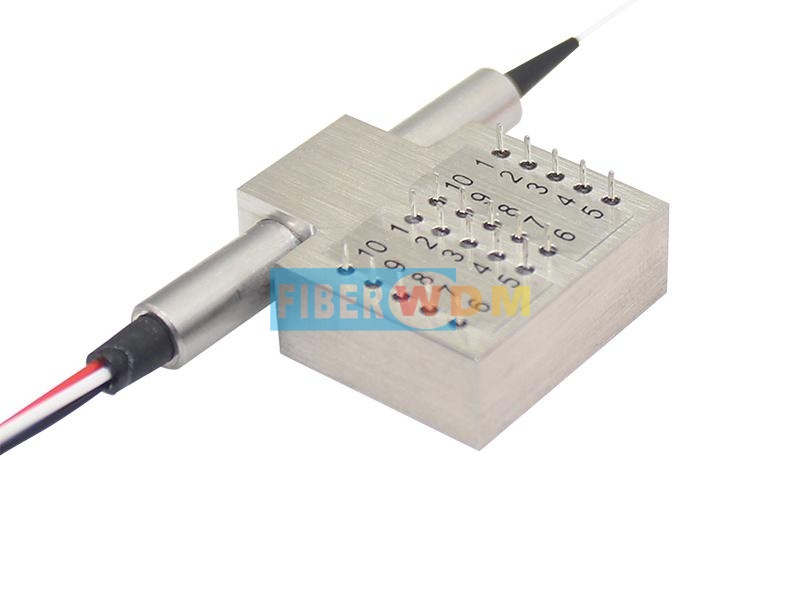

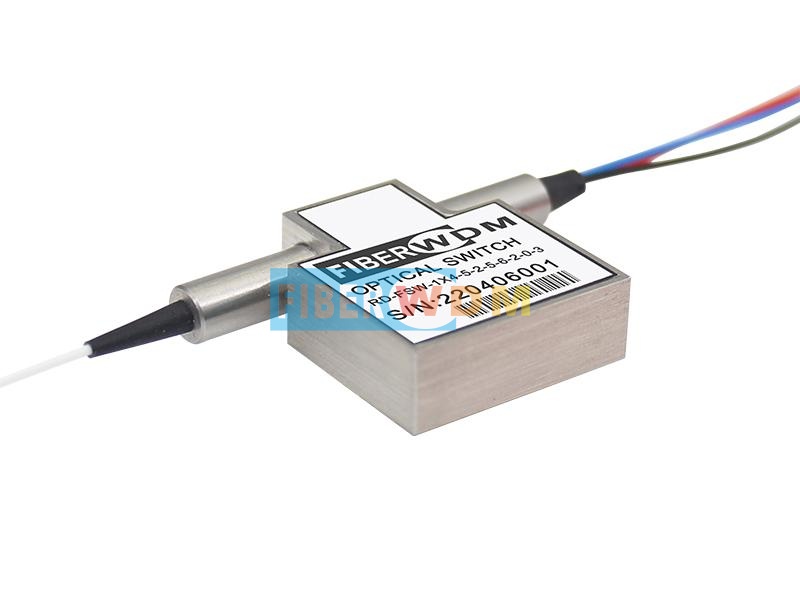

مفتاح بصري ميكانيكي 1x4
يقوم مفتاح الألياف الضوئية الميكانيكي من السلسلة 1x4 بتوصيل القنوات الضوئية عن طريق توجيه أو حجب الإشارة الضوئية الواردة إلى ألياف الإخراج. ويتحقق ذلك باستخدام تصميم كهروضوئي ميكانيكي حاصل على براءة اختراع، ويتم تفعيله عبر إشارة تحكم كهربائية. يحافظ الإصدار المزود بآلية تثبيت على المسار الضوئي المحدد بعد إزالة إشارة التشغيل، بينما تعود الإصدارات غير المزودة بآلية تثبيت إلى حالة الفتح أو الإغلاق تلقائيًا عند انقطاع التيار الكهربائي. يحتوي المفتاح على مستشعرات كهربائية مدمجة لتحديد الموضع. يقلل التصميم المتقدم الجديد القائم على مواد عالية الجودة بشكل كبير من حساسية موضع الأجزاء المتحركة، مما يوفر استقرارًا عاليًا غير مسبوق وتكلفة منخفضة لا مثيل لها.
تحديد
|
طول الموجة التشغيلية |
1260~1620 نانومتر (SM) 850 نانومتر (MM) |
فقد الإدخال |
≤1.2 ديسيبل |
|
الفقد المعتمد على الطول الموجي |
≤0.25 ديسيبل |
الفقد المعتمد على الاستقطاب |
≤0.05 ديسيبل |
|
الفقد المعتمد على درجة الحرارة |
≤0.25 ديسيبل |
خسارة العودة |
SM≥50dB MM≥30dB |
|
التداخل الصوتي |
SM≥55dB MM≥35dB |
وقت التبديل |
≤8 مللي ثانية |
|
قابلية التكرار |
≤±0.02 ديسيبل |
متانة |
≥10 7 أوقات |
|
جهد التشغيل |
3 أو 5 فولت |
نوع المفتاح |
غير قابل للقفل/قابل للقفل |
|
درجة حرارة التشغيل |
-20~+70 درجة مئوية |
درجة حرارة التخزين |
-40~+85 درجة مئوية |
|
القدرة الضوئية |
≤500 ميلي واط |
الأبعاد |
23.0 طول × 27.0 عرض × 8.2 ارتفاع ملم |

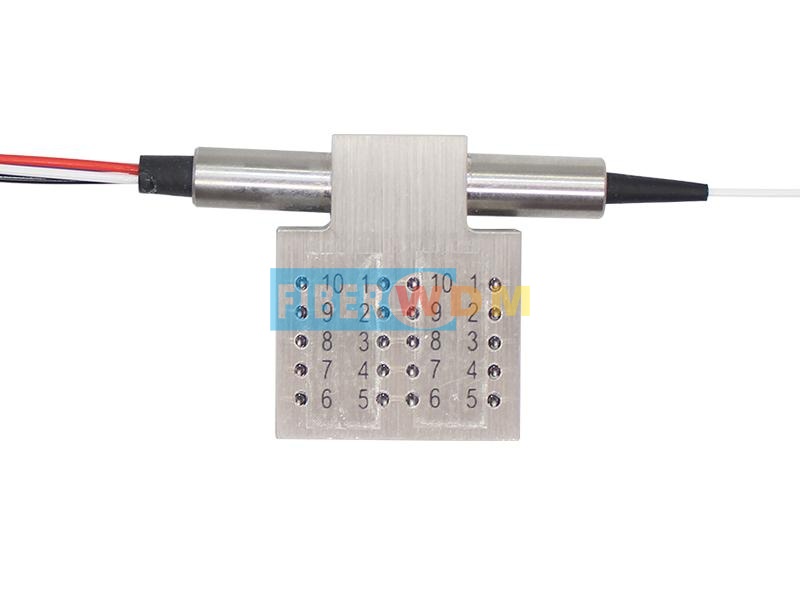

تكوينات الدبابيس
|
يكتب |
المسار البصري |
التتابع |
محرك كهربائي |
مستشعر الحالة |
||||||
|
1×4 |
الدبوس 1 |
دبوس 5 |
دبوس 6 |
Pin10 |
الدبوس 2-3 |
Pin3-4 |
Pin7-8 |
الدبوس 8-9 |
||
|
مزلاج |
المدخل-P1 |
المرحلة 1 |
-- |
-- |
أرضي |
V+ |
يغلق |
يفتح |
يفتح |
يغلق |
|
المرحلة 2 |
V+ |
أرضي |
-- |
-- |
يفتح |
يغلق |
يغلق |
يفتح |
||
|
المدخل-P2 |
المرحلة 1 |
V+ |
أرضي |
-- |
-- |
يفتح |
يغلق |
يغلق |
يفتح |
|
|
المرحلة 2 |
-- |
-- |
أرضي |
V+ |
يغلق |
يفتح |
يفتح |
يغلق |
||
|
المدخل-P3 |
المرحلة 1 |
-- |
-- |
أرضي |
V+ |
يغلق |
يفتح |
يفتح |
يغلق |
|
|
المرحلة 2 |
-- |
-- |
أرضي |
V+ |
يغلق |
يفتح |
يفتح |
يغلق |
||
|
المدخل-P4 |
المرحلة 1 |
V+ |
أرضي |
-- |
-- |
يفتح |
يغلق |
يغلق |
يفتح |
|
|
المرحلة 2 |
V+ |
أرضي |
-- |
-- |
يفتح |
يغلق |
يغلق |
يفتح |
||
|
غير قابل للقفل |
المدخل-P1 |
المرحلة 1 |
-- |
-- |
-- |
-- |
يغلق |
يفتح |
يفتح |
يغلق |
|
المرحلة 2 |
V+ |
-- |
-- |
أرضي |
يفتح |
يغلق |
يغلق |
يفتح |
||
|
المدخل-P2 |
المرحلة 1 |
V+ |
-- |
-- |
أرضي |
يفتح |
يغلق |
يغلق |
يفتح |
|
|
المرحلة 2 |
-- |
-- |
-- |
-- |
يغلق |
يفتح |
يفتح |
يغلق |
||
|
المدخل-P3 |
المرحلة 1 |
-- |
-- |
-- |
-- |
يغلق |
يفتح |
يفتح |
يغلق |
|
|
المرحلة 2 |
-- |
-- |
-- |
-- |
يغلق |
يفتح |
يفتح |
يغلق |
||
|
المدخل-P4 |
المرحلة 1 |
V+ |
-- |
-- |
أرضي |
يفتح |
يغلق |
يغلق |
يفتح |
|
|
المرحلة 2 |
V+ |
-- |
-- |
أرضي |
يفتح |
يغلق |
يغلق |
يفتح |
||

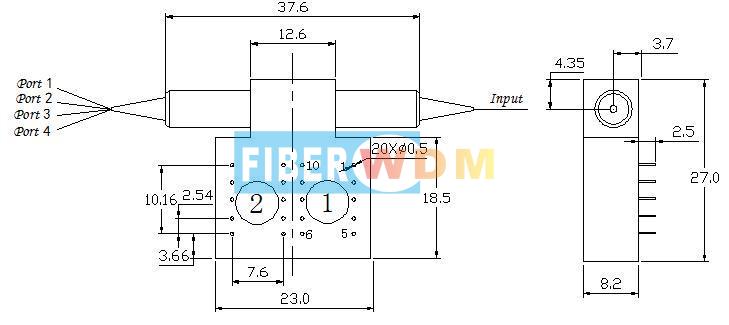

الأبعاد الميكانيكية (الوحدة: مم)

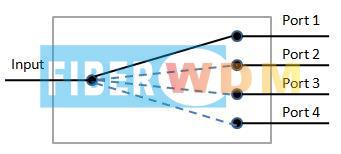

المسار البصري
معلومات الطلب
|

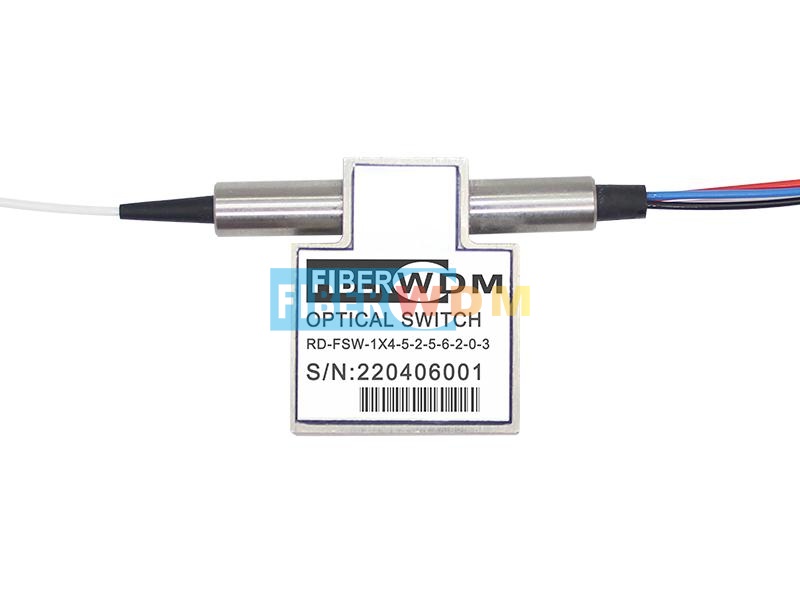

RD-FSW |
-1x4- |
-الطول الموجي- |
-نوع المفتاح- |
-الجهد االكهربى- |
-نوع الألياف- |
-طَرد- |
-طول الألياف- |
-موصل- |
|
|
|
1060=1 C + L = 2 1310=3 1410 = 4 1550 = 5 650 = 6 780=7 1260-1610=أ 1310/1550=9 850=8 خاص = 0 |
الإغلاق = 1 غير قابل للقفل = 2 قفل صغير = 3 صغير بدون مزلاج = 4 خاص = 0 |
3 فولت = 3 5 فولت = 5 خاص = 0 |
SM28=1 50/125=5 62.5/125=6 خاص = 0 |
الألياف العارية = 1 أنبوب 900 ميكرومتر = 3 خاص = 0 |
0.25 متر = 1 0.5 متر = 2 1.0 متر = 3 خاص = 0 |
لا شيء = 1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 LC مزدوج = 8 خاص = 0 |
