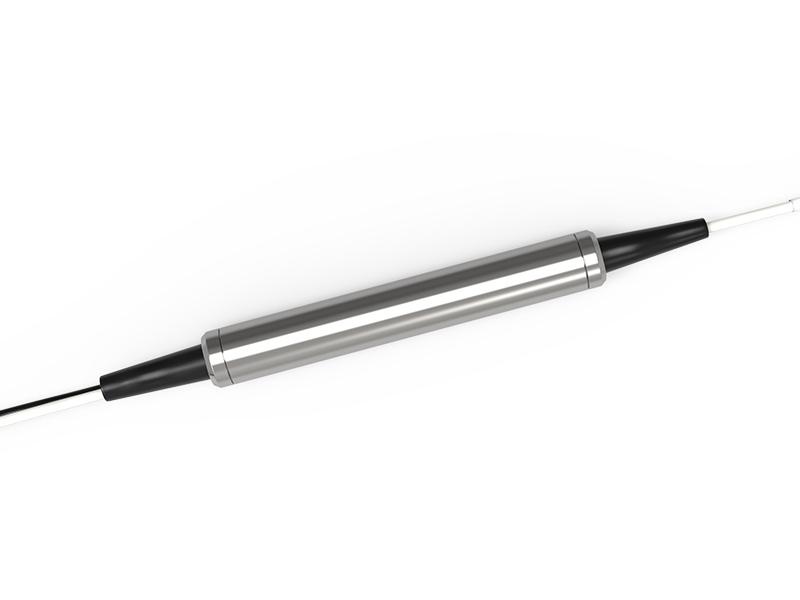

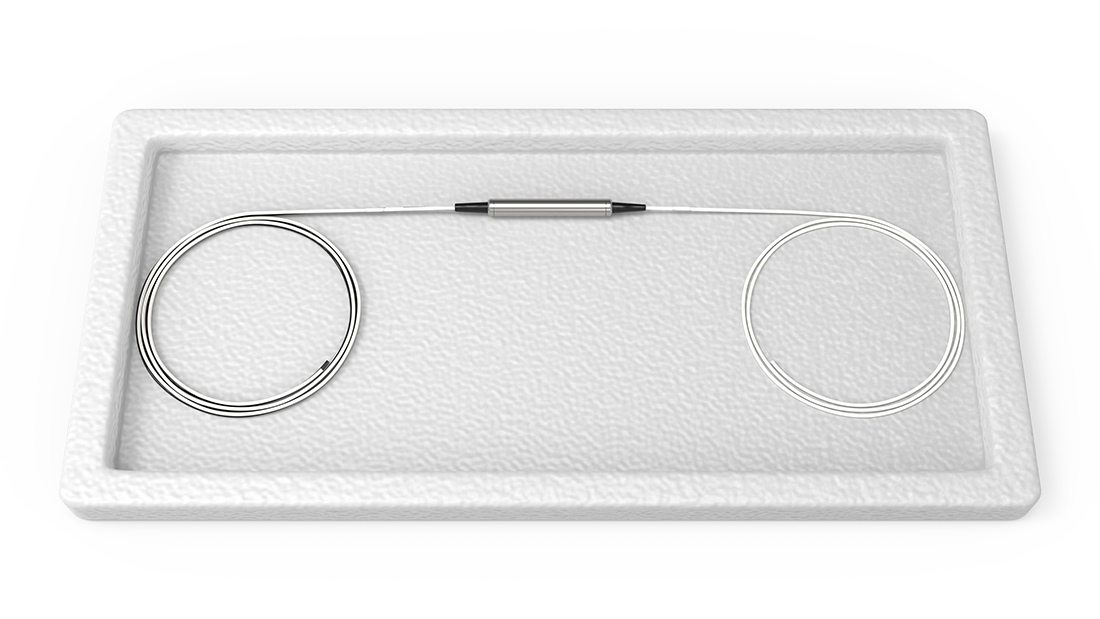

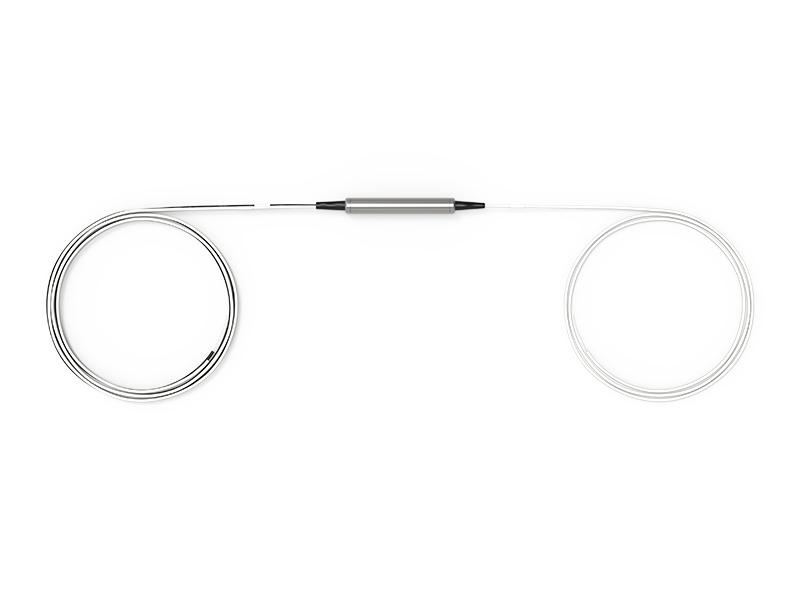

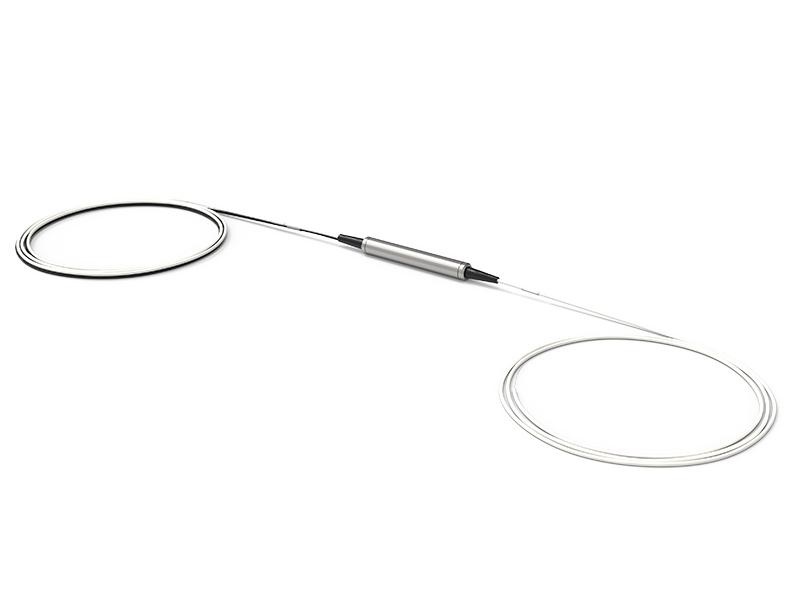

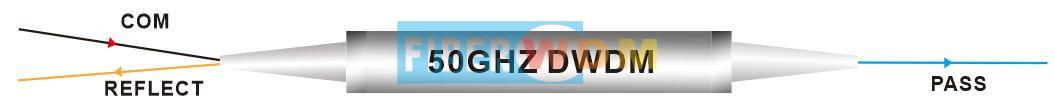

مرشح DWDM ثلاثي المنافذ بتردد 50 جيجاهرتز، مكون DWDM ITU

نطاق الطول الموجي

قنوات الاتحاد الدولي للاتصالات (ITU) من النطاق C أو L، من 186.6 إلى 196.1 تيراهيرتز

تكنولوجيا

مرشح الأغشية الرقيقة (TFF)

عرض نطاق التمرير عند -0.5 ديسيبل

≥ 0.22 نانومتر

تموج نطاق تمرير الإرسال

≤0.40 ديسيبل

فقد الإدخال في الإرسال

≤0.8 ديسيبل

تموج نطاق تمرير الانعكاس

≤0.20 ديسيبل

فقدان الإدخال الانعكاسي

≤0.40 ديسيبل

عزل الإرسال (القناة المجاورة)

≥20 ديسيبل

عزل الإرسال (قناة غير متجاورة)

≥45 ديسيبل

عزل الانعكاس

≥12 ديسيبل

الفقد المعتمد على الاستقطاب

≤0.2 ديسيبل

تشتت نمط الاستقطاب

≤0.2ps

التوجيه

≥50 ديسيبل

خسارة العودة

≥45 ديسيبل

معالجة الطاقة الضوئية

≥500

درجة حرارة

نطاق التشغيل: من -40 إلى +85 درجة مئوية

التخزين: من -40 إلى +85 درجة مئوية

نوع الألياف

SMF-28e

أبعاد العبوة

f∮5.5 xL34mm

RD-D

- طَرد

نوع الموصل

U/A

- خطة القنوات

- نوع الألياف

-طول الألياف

-50 غرام

S: فولاذ

0: لا يوجد موصل

U: UPC

C19:

25: ألياف 250 ميكرومتر

005:0.5+/-0.1 متر

50 جيجا هرتز

ج: زجاج

1: LC

أ: APC

C20

90: ألياف 900 ميكرومتر

01:1.0+/-0.1 متر

2: SC

C21

آحرون

3: FC

آحرون

4: آخرون
