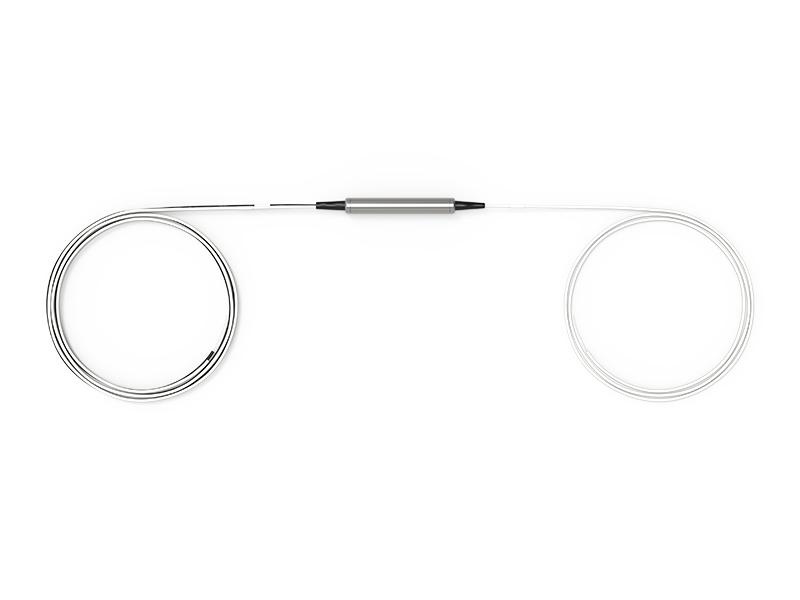

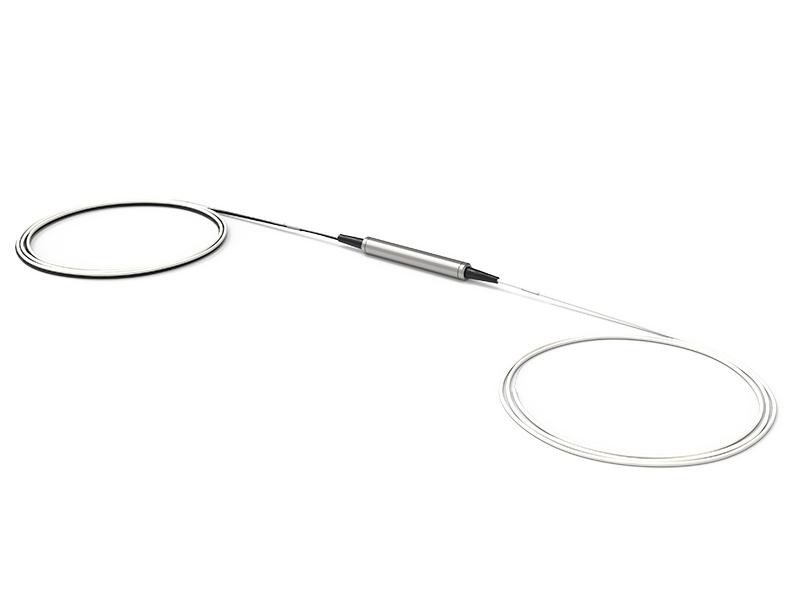

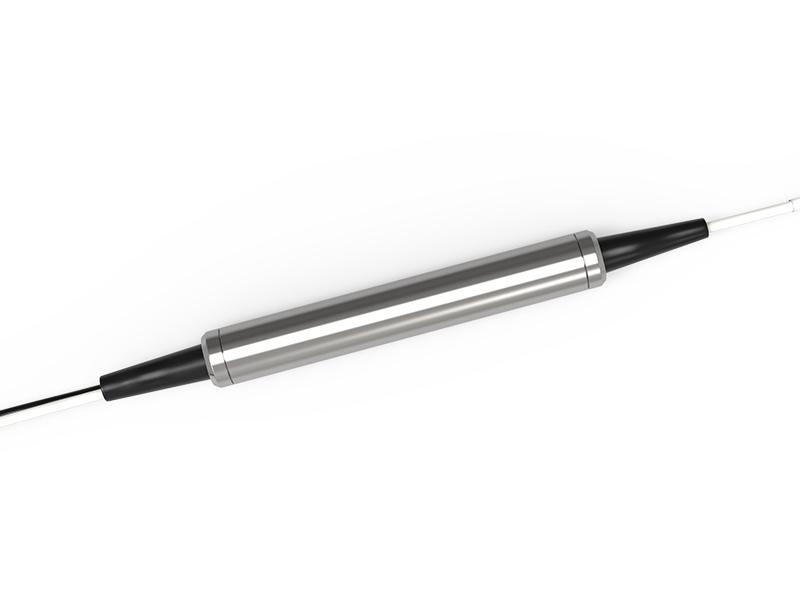

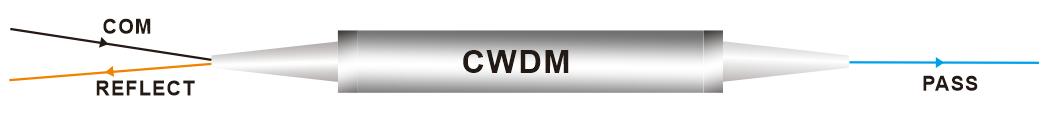

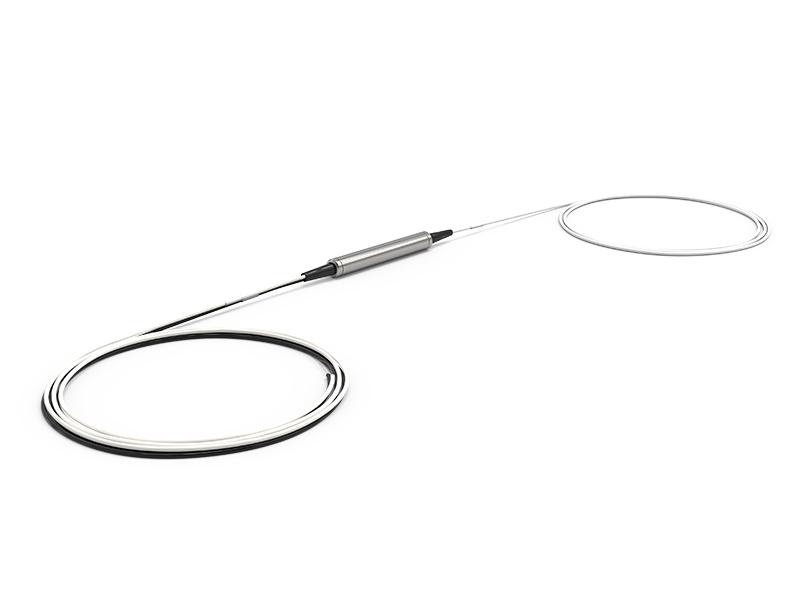

مرشح CWDM ثلاثي المنافذ، مكون CWDM ITU

الطول الموجي

1270 نانومتر ~ 1610 نانومتر (الاتحاد الدولي للاتصالات)

تباعد القنوات

شبكات الاتحاد الدولي للاتصالات 20 نانومتر

سوار

≥+/-6.5 ديسيبل

تكنولوجيا

مرشح الأغشية الرقيقة (TFF)

تموج نطاق التمرير

≤0.30 ديسيبل

IL @ Passband

≤0.60 ديسيبل

تموج نطاق الانعكاس

≤0.20 ديسيبل

IL @Reflection

≤0.40 ديسيبل

عزل الإرسال (القناة المجاورة)

≥30 ديسيبل

عزل الإرسال (قناة غير متجاورة)

≥50 ديسيبل

عزل الانعكاس

≥15 ديسيبل

الفقد المعتمد على الاستقطاب

≤0.1 ديسيبل

تشتت نمط الاستقطاب

≤0.2ps

الاستقرار الحراري

≤0.005 نيوتن

التوجيه

≥50 ديسيبل

خسارة العودة

≥45 ديسيبل

معالجة الطاقة الضوئية

≤500 ميلي واط

درجة حرارة

نطاق التشغيل من -40 إلى 85 درجة مئوية

التخزين: من -40 إلى 85 درجة مئوية

نوع الألياف

SMF-28e

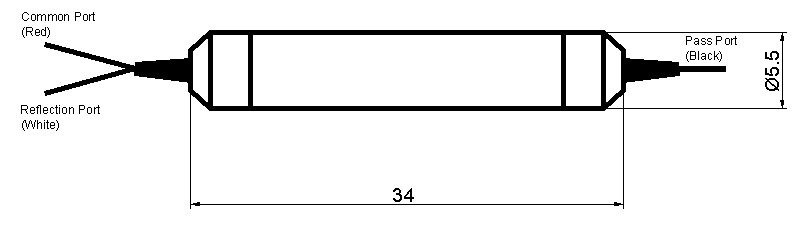

أبعاد العبوة

5.5 × 34

RD-C

- طَرد

نوع الموصل

U/A

- خطة القنوات

- نوع الألياف

-طول الألياف

S: فولاذ

0: لا يوجد موصل

U: UPC

27: 1270

25: ألياف 250 ميكرومتر

005: 0.5+/-0.1 متر

ج: زجاج

1: LC

أ: APC

29: 1290

90: ألياف 900 ميكرومتر

01: 1.0+/-0.1 متر

2: SC

31: 1310

آحرون

3: FC

آحرون

4: آخرون
