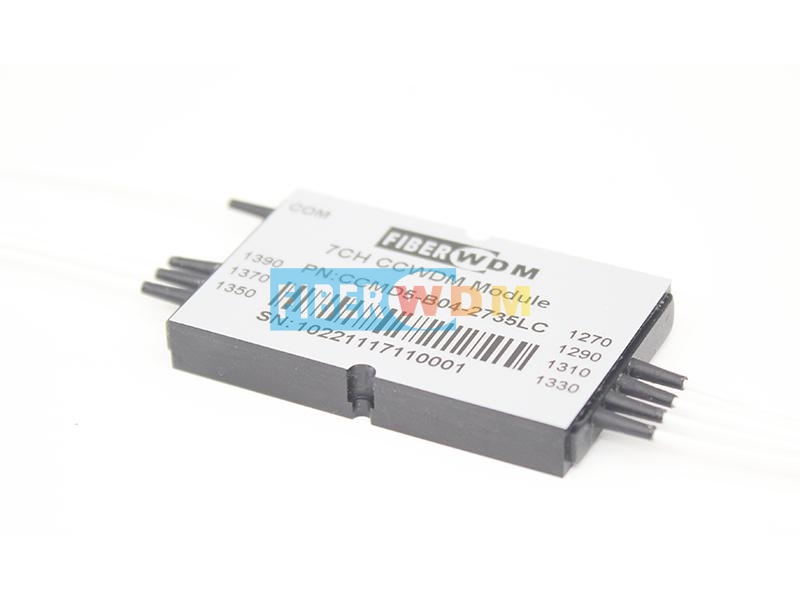

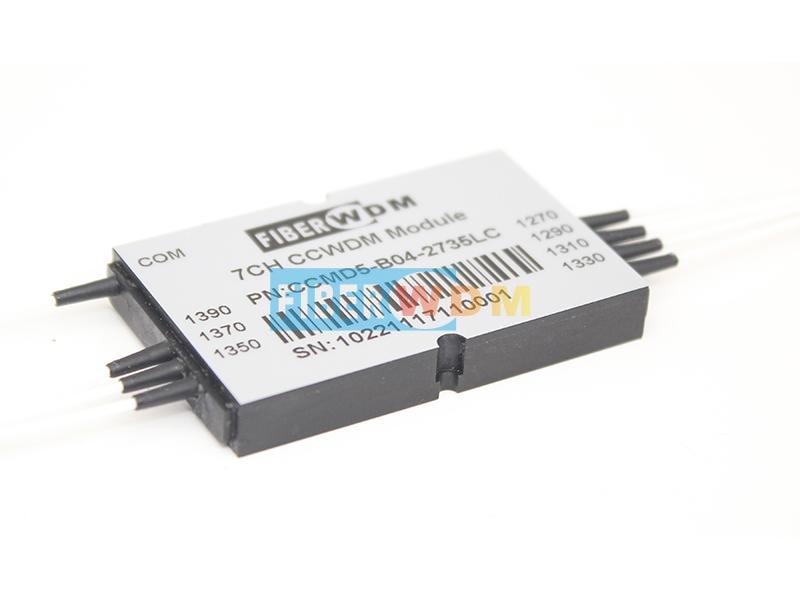

وحدة CCWDM المدمجة لدمج/فك دمج إشارات CWDM
الألياف الضوئية بتقنية WDM يُقدّم هذا المنتج وحدة CWDM صغيرة الحجم توفر توسيعًا لسعة النطاق الترددي لتلبية احتياجات نمو الشبكة مستقبلًا، وذلك ضمن حزمة صغيرة الحجم. يتميز المنتج بحجمه الصغير وحامله الفريد، مما يجعله قابلاً للتركيب في مختلف الظروف الميدانية.
تعتمد وحدة CWDM المدمجة على تقنية مرشحات الأغشية الرقيقة، وهي متوفرة بتكوينات 4 أو 8 أو 16 أو 18 قناة، أو حسب طلب العميل. تتميز بأداء بصري ممتاز مع فقد إدخال منخفض وثبات حراري فائق.
تحديد
|
حدود |
1x4 |
1x8 |
1x16 |
1x18 |
|
|
الطول الموجي المركزي (نانومتر) |
الاتحاد الدولي للاتصالات، الاتحاد الدولي للاتصالات + 1 |
||||
|
نطاق التمرير (نانومتر) |
ITU±6.5 |
||||
|
طول الموجة التشغيلية (نانومتر) |
1270~1610 |
||||
|
مساحة القناة (نانومتر) |
20 |
||||
|
نوع الألياف |
SMF-28e أو حسب ما يحدده العميل |
||||
|
IL (ديسيبل) |
1.2 |
1.8 |
2.5 |
3.0 |
|
|
العزل (ديسيبل) |
القناة المجاورة |
30 |
|||
|
قناة غير متجاورة |
45 |
||||
|
تموج (ديسيبل) |
0.3 |
||||
|
PDL (ديسيبل) |
0.2 |
||||
|
PMD (ps) |
0.1 |
||||
|
RL (ديسيبل) |
45 |
||||
|
التوجيه (ديسيبل) |
50 |
||||
|
أقصى قدرة بصرية (ملي واط) |
500 |
||||
|
درجة حرارة التشغيل (درجة مئوية) |
-40～85 |
||||
|
درجة حرارة التخزين (درجة مئوية) |
-40～85 |
||||
|
العبوة (مم) |
44*28*6.2 |
50x50x6 |
|||
ملاحظات: 1) تدعم شركة FIBERWDM التصميم المخصص، يرجى التواصل معنا عبر البريد الإلكتروني sales@fiberwdm.com
2) إذا كنت ترغب في الطلب، يرجى مراسلتنا عبر البريد الإلكتروني وإخبارنا بعدد الموجات ونوع الموجات التي تريدها، وسنرسل لك ورقة بيانات أكثر تفصيلاً حول ما تريده.

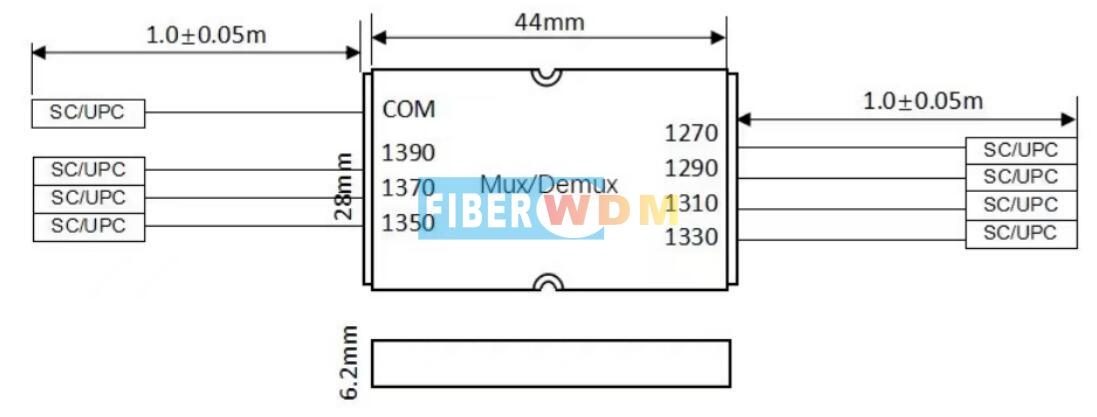

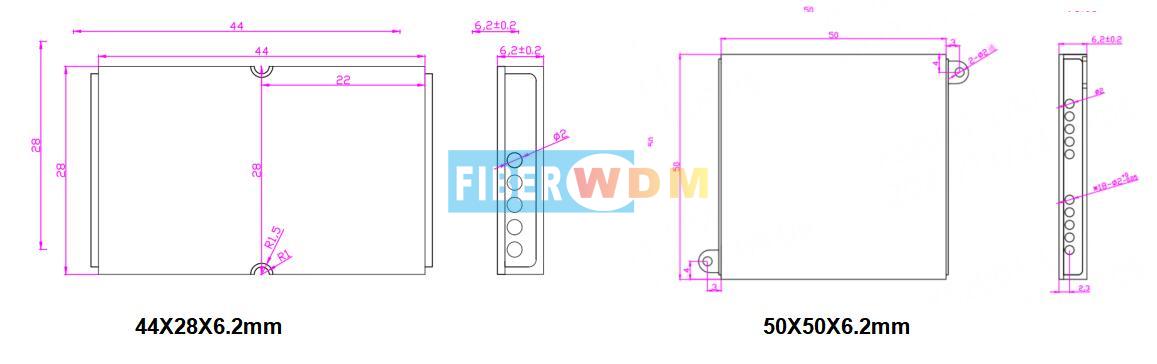

أبعاد العبوة
وحدة CCWDM MUX/DEMUX

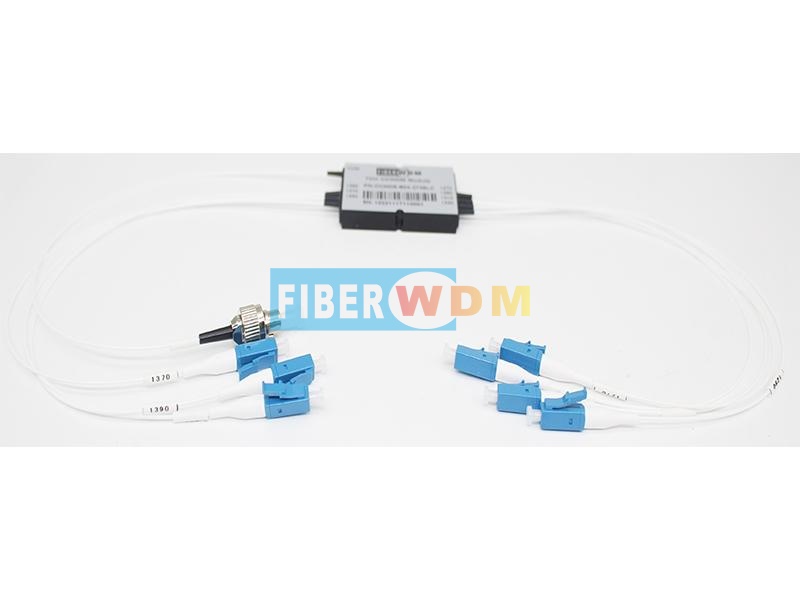

ملاحظة: قطر الألياف 0.9 مم، وطولها 1 متر أو أكثر. يمكن أن يكون الموصل من نوع LC/SC/FC أو غيرها. يرجى التواصل معنا أولاً قبل الطلب.
