مع التطور السريع لتقنيات الجيل الخامس (5G) وإنترنت الأشياء (IoT) والحوسبة السحابية، يتزايد الطلب على النطاق الترددي باستمرار. ولتلبية هذا الطلب، تتطور تقنيات الشبكات الضوئية السلبية (PON) (وخاصةً GPON وXGS-PON). يُعدّ جهاز OTDR أداةً لتشخيص أعطال الشبكة وصيانتها. وبفضل تقنية WDM ثلاثية القنوات (3CH WDM)، يمكن لهذه التقنيات أن تعمل معًا على نفس الألياف الضوئية، مما يُحسّن من نطاق الشبكة ومرونتها.
صندوق LGX ثلاثي القنوات بتقنية WDM GPON XGS-PON وOTDR، أبعاده 215 × 150 × 20 مم FW-2G-LGX02-GXO
جهاز قياس الانعكاس الزمني البصري (OTDR)
المزايا
طلب
لوحة المنتج

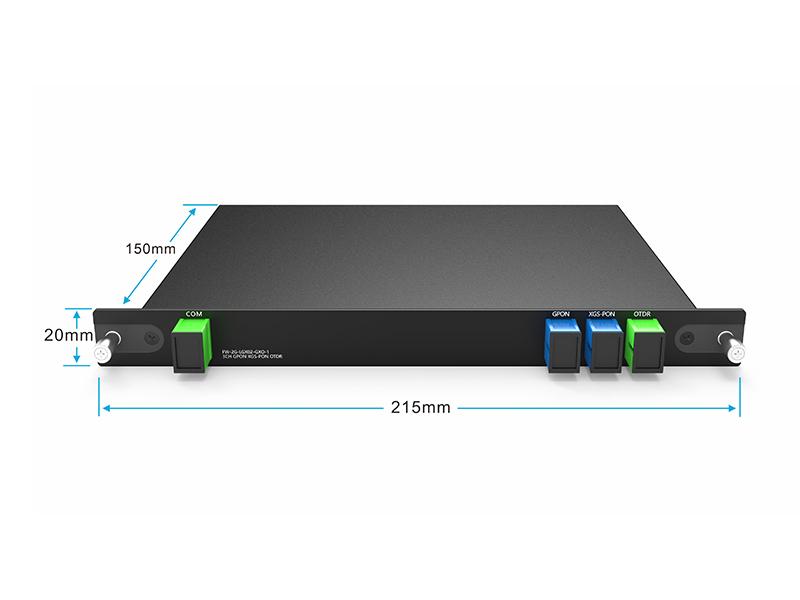

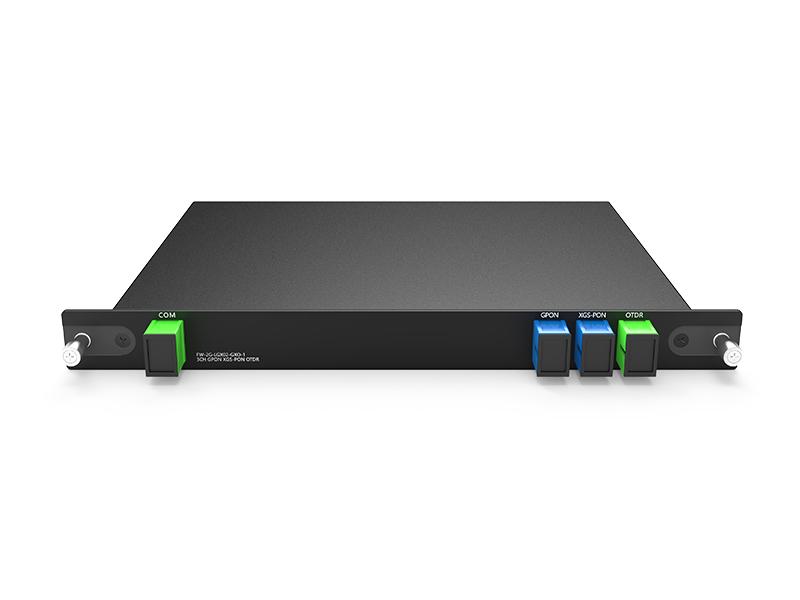

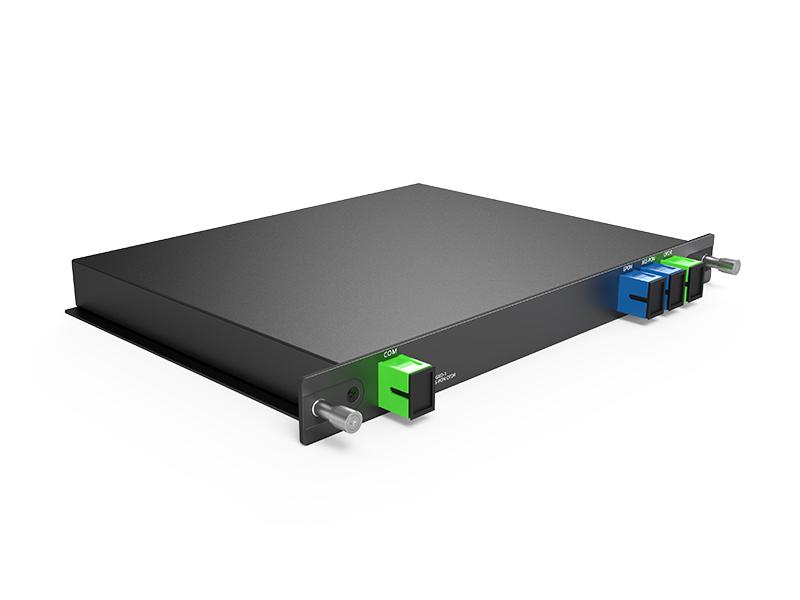

صندوق LGX قابل للتوصيل، 3 قنوات WDM GPON XGS-PON وOTDR، PON SC/UPC، COM وOTDR SC/APC، أبعاده 215 × 150 × 20 مم

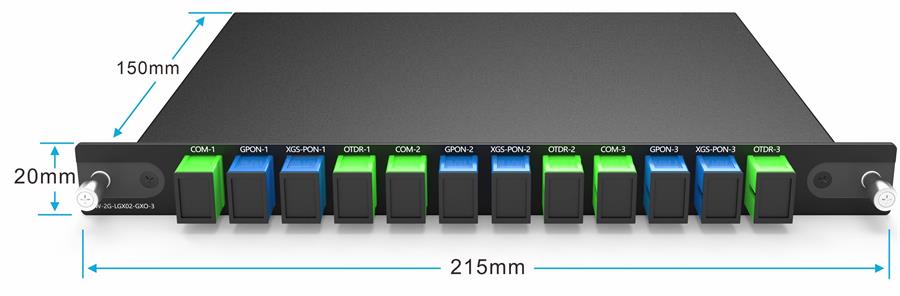

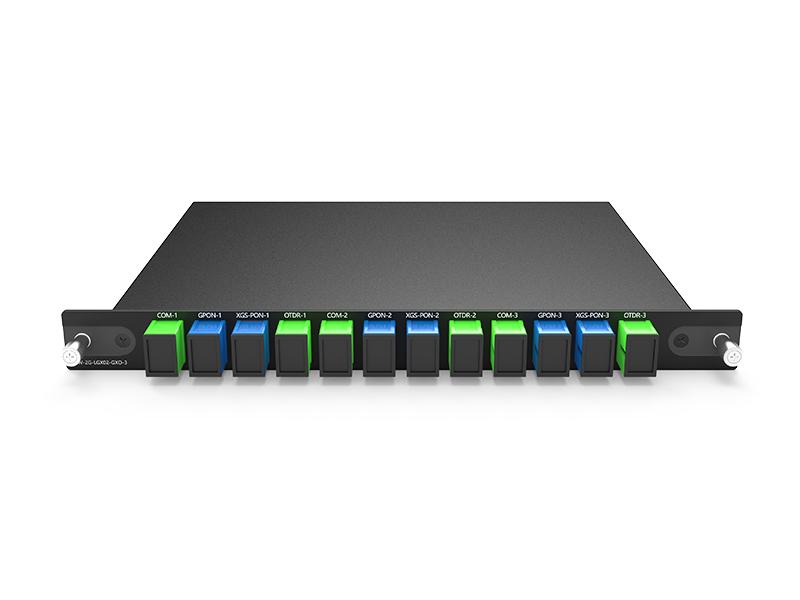

صندوق LGX قابل للتوصيل، 3×3 قنوات، بتقنية WDM GPON XGS-PON وOTDR، يدعم PON SC/UPC وCOM وOTDR SC/APC، بأبعاد 215×150×20 مم

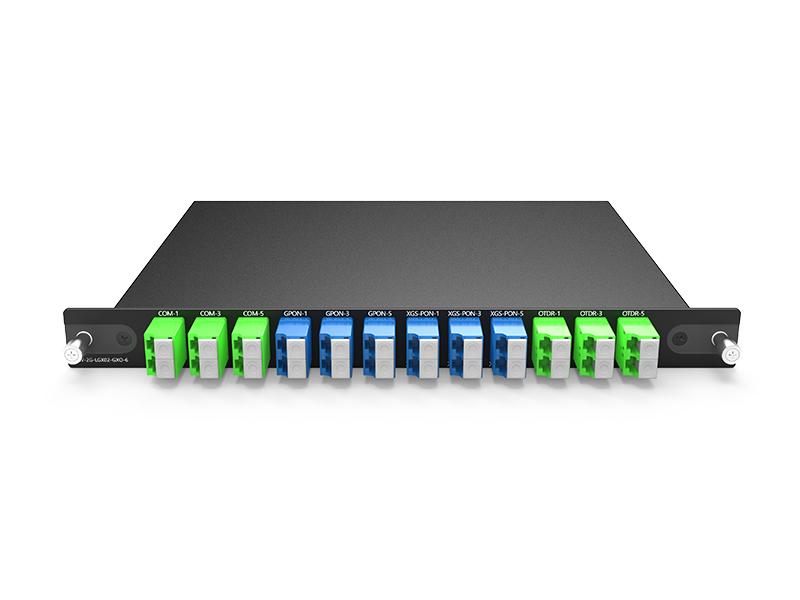

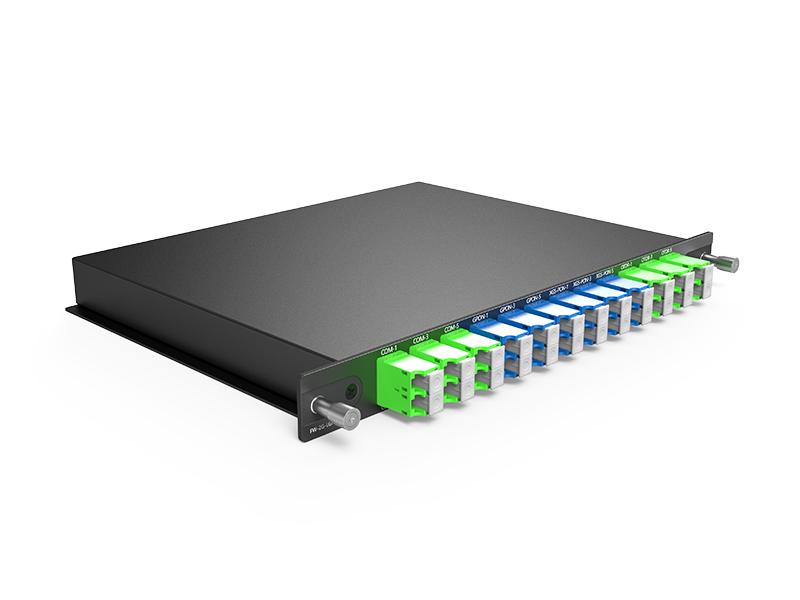

صندوق LGX قابل للتوصيل، 6 قنوات × 3 قنوات، بتقنية WDM GPON XGS-PON وOTDR، يدعم PON LC/UPC وCOM وOTDR LC/APC، بأبعاد 215 × 150 × 20 مم
تحديد
|
المعلمة |
مواصفة |
وحدة |
|
|

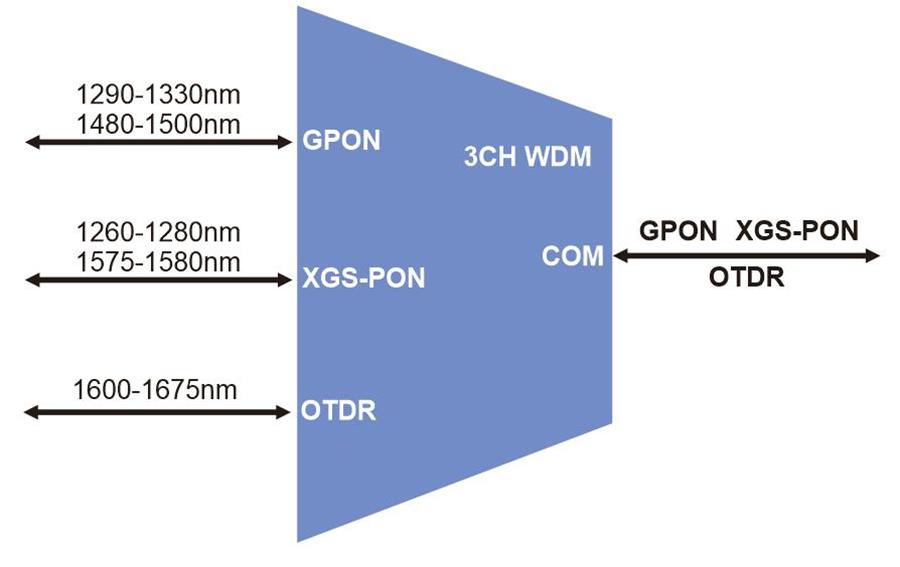

تمرير النطاق |
GPON |
1290-1330/1480-1550 |
نانومتر |
|
XGS-PON |
1260-1280/1575-1580 |
نانومتر |
|
|
OTDR |
1600-1675 |
نانومتر |
|
|
فقد الإدخال |
COM - GPON |
<0.9 |
ديسيبل |
|
COM - XGS-PON |
<1.1 |
ديسيبل |
|
|
COM - OTDR |
<1.3 |
ديسيبل |
|
|
عزل الطول الموجي |
COM - GPON |
>30 |
ديسيبل |
|
COM - XGS-PON |
>30 |
ديسيبل |
|
|
COM - OTDR |
>30 |
ديسيبل |
|
|
يونيفوم |
<0.8 |
ديسيبل |
|
|
خسارة العودة |
>55 |
ديسيبل |
|
|
التوجيه |
>55 |
ديسيبل |
|
|
PDL (فقدان الاستقطاب المعتمد) |
<0.3 |
ديسيبل |
|
|
(تشتت نمط الاستقطاب) |
<0.2 |
ملاحظة: | |
|
قدرة معالجة الطاقة الضوئية |
أقل من 300 |
ميلي واط |
|
|
درجة حرارة التشغيل |
من -40 إلى +85 |
درجة مئوية |
|
|
الرطوبة النسبية التشغيلية |
من 5 إلى 90 |
نسبة الرطوبة النسبية |
|
|
درجة حرارة التخزين |
من -40 إلى +85 |
درجة مئوية |
|
|
الرطوبة النسبية التشغيلية |
من 5 إلى 90 |
نسبة الرطوبة النسبية |
|
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 2.5 كجم |
كي جي |
|
|
أبعاد |
صندوق LGX: 215 × 150 × 20 مم رف 1U: 440 × 160 × 44 مم |
مم | |
|
يشمل فقدان الإدخال WDL و TDL و PDL مع مجموعتين من الموصلات المتطابقة في كلا الطرفين. |
|||
معلومات عن العبوة
صندوق توصيل LGX 4-Slot 1U Rack
3 قنوات WDM
3x3CH WDM
6x3CH WDM

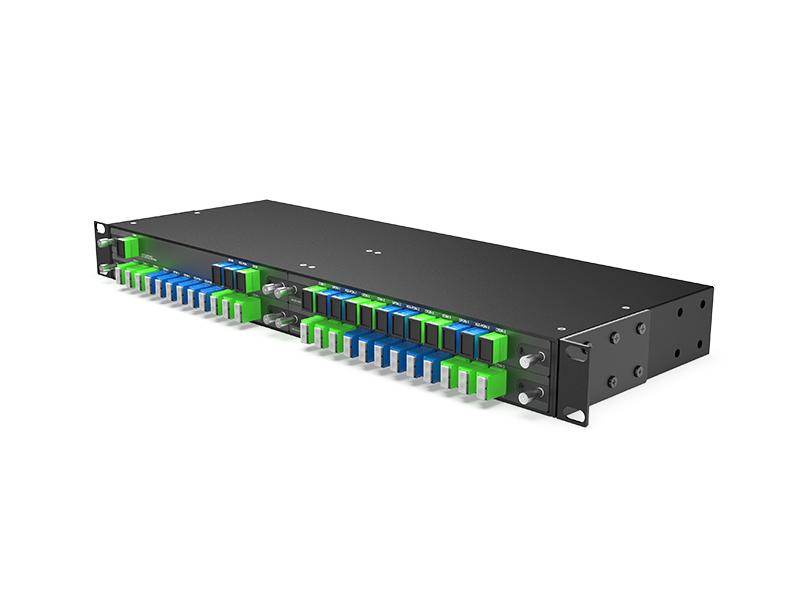

رف 1U ذو 4 فتحات لصندوق LGX
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
FW-2G-LGX02-GXO-1 |
صندوق LGX قابل للتوصيل، 3 قنوات WDM GPON XGS-PON وOTDR، PON SC/UPC، COM وOTDR SC/APC، أبعاده 215 × 150 × 20 مم |
|
FW-2G-LGX02-GXO-3 |
صندوق LGX قابل للتوصيل، 3x3 قناة WDM GPON XGS-PON وOTDR، PON SC/UPC، COM وOTDR SC/APC، أبعاده 215 × 150 × 20 مم |
|
FW-2G-LGX01-GXO-6 |
صندوق LGX قابل للتوصيل، 6 قنوات WDM GPON XGS-PON وOTDR، PON LC/UPC، COM وOTDR LC/APC، أبعاده 215 × 150 × 20 مم |
|
1U02-4LGX |
رف 1U مقاس 19 بوصة مزود بـ 4 فتحات لصندوق LGX القابل للتوصيل، 440 × 160 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
