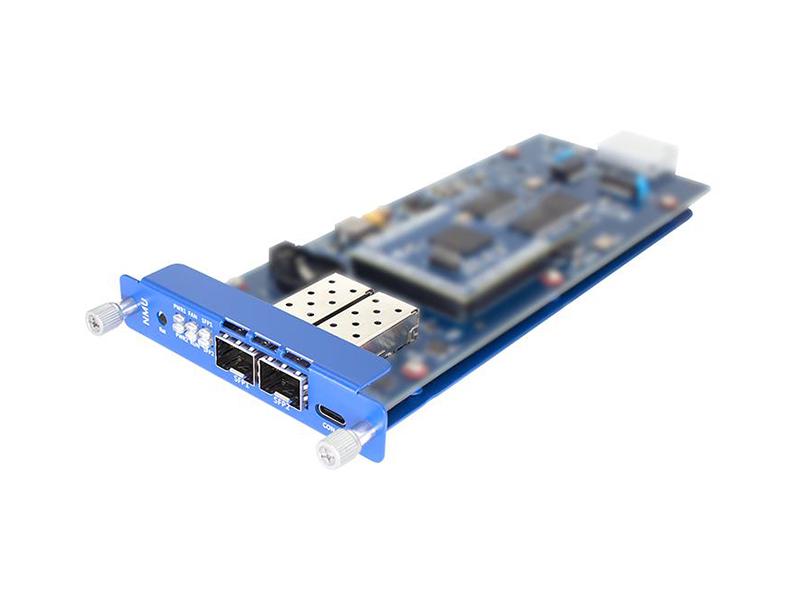

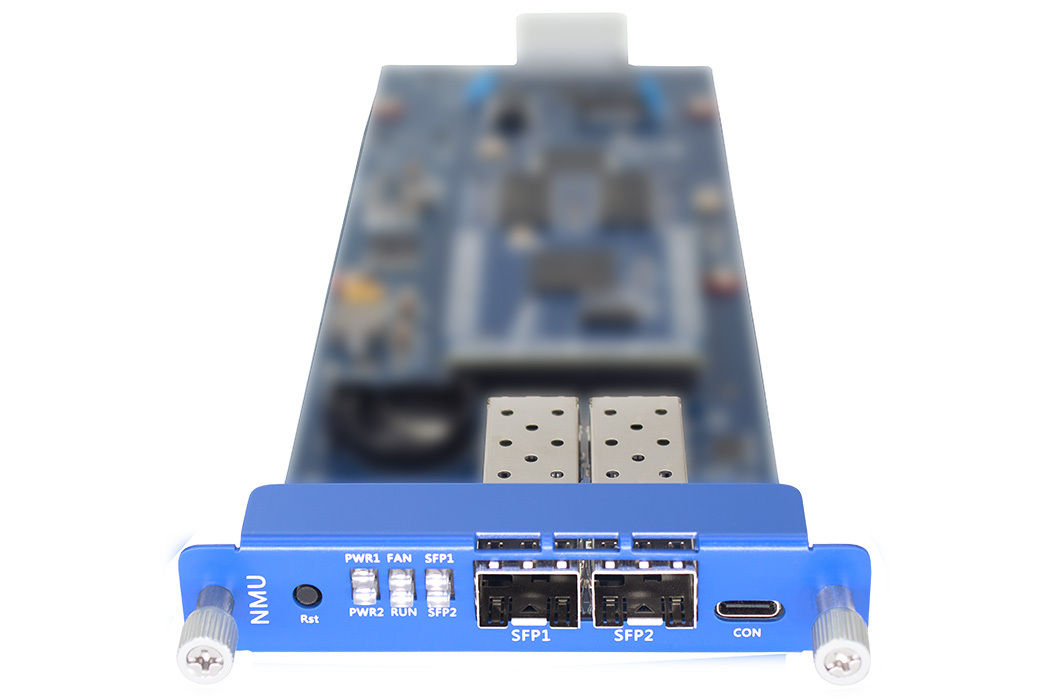

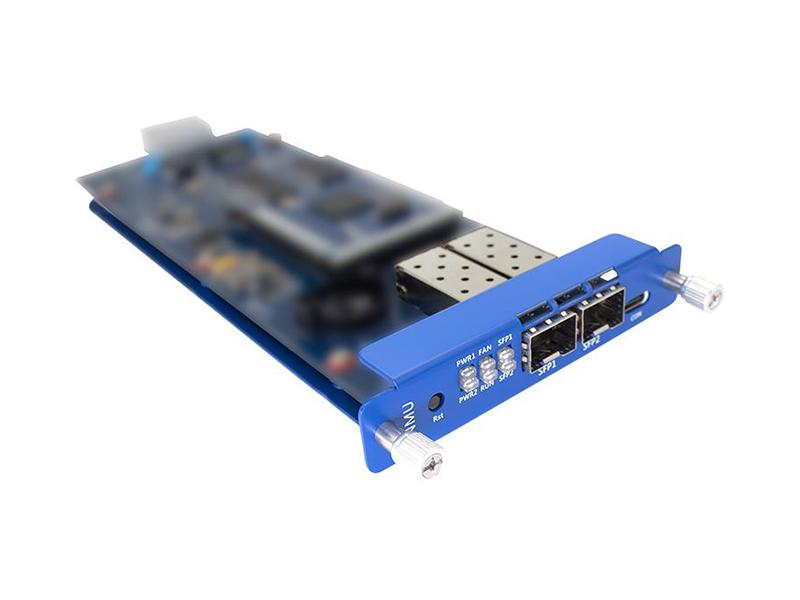

لوحة تحكم إدارة شبكة صندوق DCI 400G FW8N

ميزات المنتج: يدعم الجهاز ذو وحدة واحدة (1U) سرعة قصوى تبلغ 16 × 100 جيجابت في الثانية من جانب العميل، و8 × 200 جيجابت في الثانية أو 4 × 400 جيجابت في الثانية من جانب الخط. ويبلغ إجمالي السرعة القصوى 1.6 تيرابت في الثانية (3.2 تيرابت في الثانية في الاتجاهين). يمكنك تحقيق سعة نقل بيانات أعلى من خلال تكديس الأجهزة. تصل السعة القصوى إلى 19.2 تيرابت في الثانية (200 جيجابت/ثانية × 96 قناة بسرعة 50 جيجاهرتز) أو 25.6 تيرابت في الثانية (400 جيجابت/ثانية × 64 قناة بسرعة 75 جيجاهرتز أو 400 جيجابت/ثانية × 48 قناة بسرعة 100 جيجاهرتز). تصميم هيكل معياري 1U، لوحة واحدة تعتمد تصميم قابل للتبديل السريع، تدعم الترقية السلسة، ويمكنها توسيع الخدمات أو حذفها بمرونة وفقًا للاحتياجات. مزود طاقة مزدوج، متوافق مع مصدر طاقة التيار المتردد أو التيار المستمر DC-48V. بروتوكول إدارة الشبكة الكامل: يدعم واجهات إدارة الشبكة WEB وSNMP وCLI وTLI وغيرها. يدعم بطاقات إدارة الشبكة المزدوجة، وظيفة شبكة 1+1.

ميزات المنتج تدعم اللوحة الواحدة نقلًا متماسكًا من 4*100G إلى 1*400G، مما يتيح إمكانية نقل أحادي القناة بسرعة 400G على جانب الخط. الطول الموجي قابل للتعديل، ويدعم ما يصل إلى 400 جيجا هرتز 75 جيجا هرتز * 64 موجة أو 400 جيجا هرتز * 100 جيجا هرتز 48 موجة، 200 جيجا هرتز 50 جيجا هرتز * 96 موجة. مع تقنية التعديل المتماسكة المرنة: DP-16QAM، DP-8QAM، DP-QPSK. تقنيات متعددة لتصحيح أخطاء FEC: oFEC، CFEC، SCFEC، SDFEC. يدعم وظائف الوصول المرن للخدمة: 100GE، 100GE KR4، OTU4 و 100G FlexE. يدعم مراقبة الأداء المثالية والوظائف الإحصائية. يدعم إحصائيات أداء Ethernet RMON، ومراقبة LLDP، ومراقبة مخططات التشكيل، ووظائف الكشف عن تأخير DM وPRBS، وإحصائيات أداء OTN PM وSM ووظائف أخرى. يدعم المراقبة في الوقت الفعلي لدرجة حرارة اللوحة عالية الدقة، والجهد، والتيار، واستهلاك الطاقة. يدعم جانب العميل أنواعًا متعددة من واجهات الوحدات النمطية: 100GSR4/CWDM4/LR4/PSM4. يدعم منصة إدارة الشبكة الموحدة، وطرق إدارة الشبكة SNMP، وCLI، والويب، وNMS (الواجهة الرسومية).

ميزات المنتج تدعم اللوحة قناتين لنقل متماسك بسرعة 2*100G إلى 200G، مما يتيح نقلًا مزدوجًا على جانب الخط بسرعة 200G. يحتوي على أطوال موجية قابلة للتعديل ويدعم بحد أقصى قناتين من 200 جيجا مع 75 جيجا * 64 موجة أو 200 جيجا مع 100 جيجا * 48 موجة. يتميز بتقنيات تعديل متماسكة ومرنة: DP-16QAM، DP-8QAM، DP-QPSK. يشتمل على تقنيات تصحيح الأخطاء الأمامية المختلفة: oFEC، CFEC، SCFEC، SDFEC. وهو يدعم وظائف الوصول المرنة للخدمة: 100GE، و100GE KR4، وOTU4، و100G FlexE. يوفر البرنامج وظائف شاملة لمراقبة الأداء والإحصاءات. يدعم إحصائيات أداء Ethernet RMON، ووظائف الكشف عن تأخير DM وPRBS، وإحصائيات أداء OTN PM وSM. يدعم هذا النظام مراقبة دقيقة للغاية في الوقت الفعلي لدرجة حرارة اللوحة والجهد والتيار واستهلاك الطاقة. من جانب العميل، يدعم أنواعًا مختلفة من واجهات الوحدات النمطية: 100GSR4/CWDM4/LR4/PSM4. يدعم منصة إدارة شبكة موحدة مع واجهات SNMP و CLI و Web و NMS (واجهة رسومية) و Netconf Yang.

مع النمو السريع للتقنيات الناشئة مثل الجيل الخامس وإنترنت الأشياء، يتزايد الطلب على النطاق الترددي بشكل مطرد. ولمعالجة هذا الطلب، تتطور تقنيات الشبكات الضوئية السلبية (PON). وتتعايش تقنيتا GPON وXGS-PON، وهما التقنيتان الرئيسيتان المستخدمتان حاليًا في شبكات PON، على نفس الألياف الضوئية عبر تقنية تعدد الإرسال بتقسيم الطول الموجي (WDM)، مما يعزز النطاق الترددي للشبكة ومرونتها.

الميزات واجهة CAUI-10 الكهربائية: 10 مسارات بسرعة 10 جيجابت/ثانية لمنفذ CFP واجهة CAUI-4 الكهربائية: 4 مسارات بسرعة 25.78 جيجابت/ثانية لمنفذ QSFP28 قابل للتوصيل السريع تصحيح الأخطاء الأمامية منخفض زمن الوصول دعم MDIO وI2C متوافق مع معيار CFP MSA درجة حرارة تشغيل العلبة: من 0 إلى 70 درجة مئوية تقوم وحدة المحول RQ-CFP-QSFP28-F بتحويل منفذ CFP بسرعة 100 جيجابت إلى منفذ QSFP28 بسرعة 100 جيجابت. تتيح هذه الوحدة للعملاء مرونة استخدام منفذ واجهة CFP بسرعة 100 جيجابت في المحول مع وحدات CFP أو وحدات QSFP28. للحصول على معلومات حول إيثرنت 100 جيجابت، راجع المرجع يمكن لساعة النظام التبديل بين 161.133 ميجاهرتز أو 644.531 ميجاهرتز؛ بالنسبة للمخرج 4، يمكن لساعة المرجع التبديل بين 174.703 ميجاهرتز أو 698.812 ميجاهرتز؛ يمكن للمستخدمين التحكم في ما إذا كانت وظيفة تصحيح الخطأ الأمامي (FEC) مفعلة أم لا من خلال تكوين السجل.

تم تصميم جهاز الإرسال والاستقبال DWDM ذو 16 قناة في النطاق O بواسطة شركة FIBERWDM، وهو جهاز DWDM سلبي بالكامل، ويدعم فقدًا منخفضًا للإدخال (أطوال موجية أقل من 4.8 ديسيبل). الأطوال الموجية هي 1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 نانومتر، ويدعم نقل البيانات عبر 16 قناة على ليفين ضوئيين.

8 منافذ RJ45 بسرعة 10/100/1000 ميجابت في الثانية + منفذان SFP بسرعة جيجابت (للوصلة الصاعدة) مفتاح FW108GPS-2F هو مفتاح PoE صناعي كامل لإدارة جيجابت، يوفر 8 منافذ PoE جيجابت، ومنفذين ضوئيين جيجابت، وأداء حماية EMC من الدرجة الصناعية 4؛ غلاف من الألومنيوم المموج عالي القوة، درجة IP40، تصميم منخفض استهلاك الطاقة، تركيب على سكة توجيه مقاومة للزلازل، درجة حرارة تشغيل -40 درجة مئوية - 75 درجة مئوية يمكنها العمل في بيئات قاسية.

صُممت وحدة الإرسال والاستقبال الضوئية المتوازية من سلسلة SNAP12 لنقل البيانات عالي السرعة لمسافات قصيرة، ولتوصيلات بصرية متوازية، مثل اللوحات الخلفية الضوئية، ووصلات الخوادم بمصفوفات التخزين، وأنظمة معالجة الرادار. تتميز هذه الوحدة بانخفاض الإشعاع الكهرومغناطيسي وقدرات عالية لمقاومة التداخل. وهي متوافقة مع بروتوكول SNAP12 MSA، وتستخدم واجهة كهربائية قابلة للتوصيل 10×10Pin، وتدعم واجهة موصل ضوئي MPO قياسية. يتراوح نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية، مع معدلات نقل أحادية القناة تتراوح من 1.25 جيجابت في الثانية إلى 10.3125 جيجابت في الثانية.
