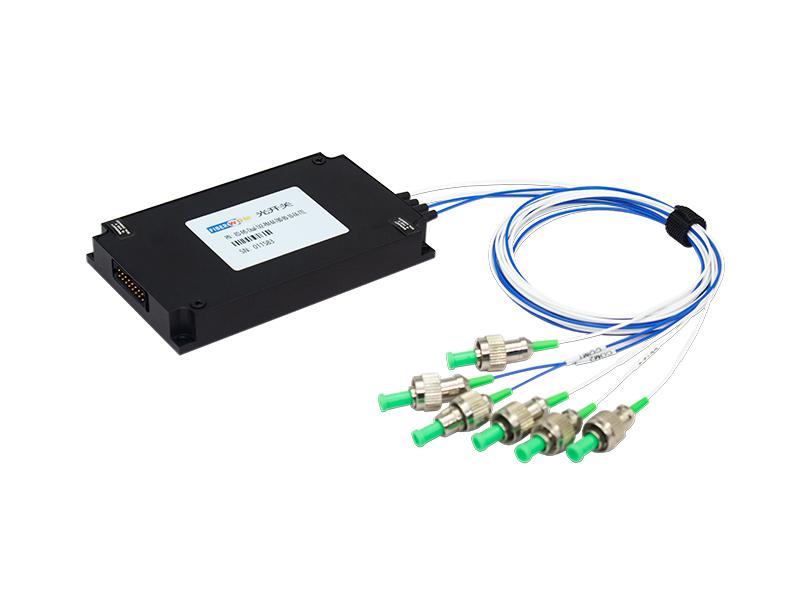

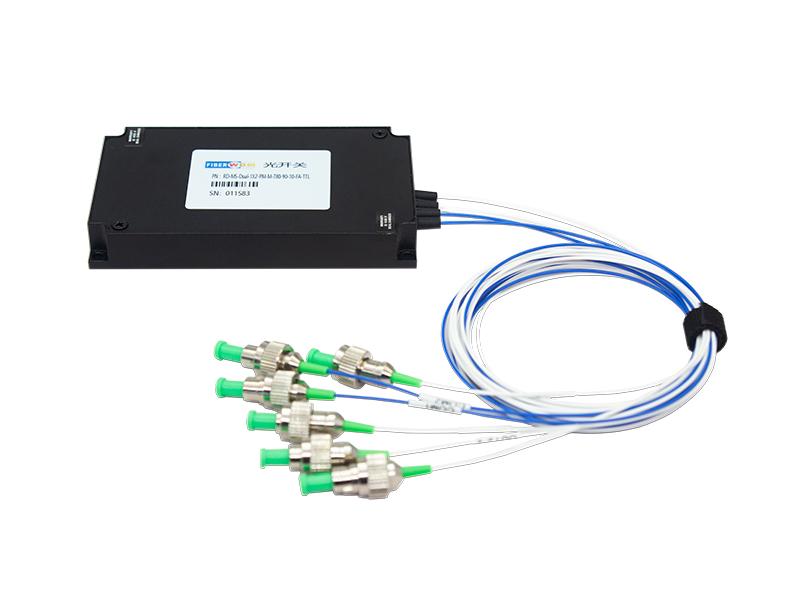

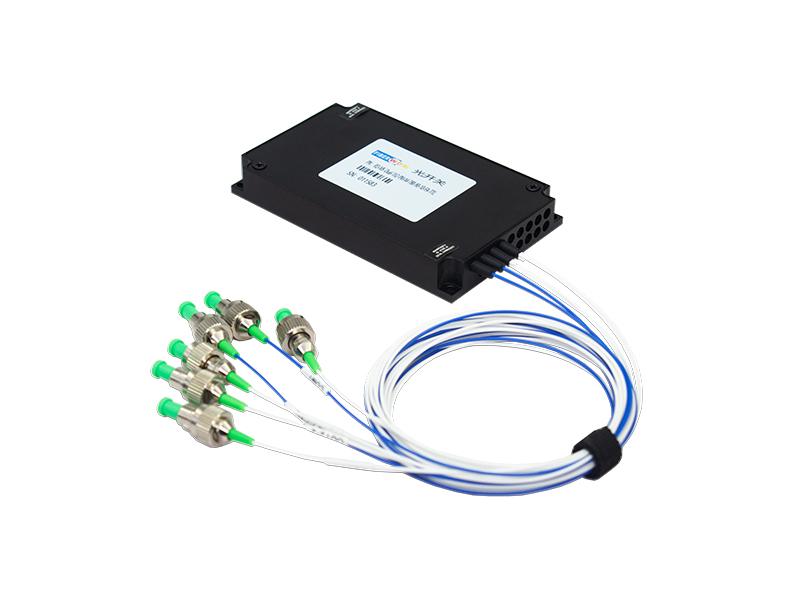

RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL مفتاح بصري MEMS مزدوج 1×2 للحفاظ على الاستقطاب PM هو مفتاح بصري عالي الأداء للألياف الضوئية المحافظة على الاستقطاب يعتمد على تقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS). وقد صُمم خصيصًا لتطبيقات الاتصالات بالألياف الضوئية والاستشعار التي تتطلب الحفاظ الصارم على حالة الاستقطاب. وبفضل بنية تشغيل المرآة الدقيقة المتقدمة، فإنه يوفر فقدان إدخال منخفضًا للغاية، ونسبة انطفاء عالية، وسرعة تبديل عالية، وموثوقية استثنائية. ويُستخدم على نطاق واسع في أنظمة الاستشعار بالألياف الضوئية، والقياس البصري الدقيق، والمجهر المسحي بالليزر، ومراقبة محززات Bragg الليفية (FBG)، وتبديل المسارات البصرية الحساسة للاستقطاب، وغيرها من التطبيقات المتطلبة.
مفتاح MEMS مزدوج 1x2 (وحدة)
RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL
مفتاح بصري MEMS مزدوج 1X2 يحافظ على الاستقطاب PM، PM780، أنبوب مفكوك بقطر 0.9 مم
أليافبصرية، FC/APC، اتصال تحكم TTL، 90x55x12 مم
التطبيقات
الظروف البيئية
| المعلمات | الوحدة | الحد الأدنى | الحد الأقصى |
| درجة حرارة التخزين | ℃ | -40 | 85 |
| الرطوبة النسبية أثناء التشغيل | %RH | 5 | 95 |
| درجة حرارة التشغيل | ℃ | -5 | 70 |
| مستوى ESD (HBM) | V | 500 | |
| أقصى قدرة تحمل | ميغاواط | 500 |
| المعلمات | الوحدة | المواصفات |
| القنوات | CH | ثنائي 1x2 |
| الطول الموجي للاختبار | نانومتر | 780 |
| فقد الإدخال | ديسيبل | ≤2.0（مع الموصل） |
| فقد الإرجاع | ديسيبل | ≥50 |
| نسبة الانطفاء | ديسيبل | ≥16 ديسيبل |
| قابلية التكرار | ديسيبل | 0.03 ديسيبل كحد أقصى |
| التداخل المتبادل | ديسيبل | ≥50 |
| PDL | ديسيبل | ≤0.15 |
| TDL | ديسيبل | ≤0.3 |
| زمن الاستجابة | مللي ثانية | ≤20 |
| المتانة | دورة | ≥1×109 |
| جهد التشغيل（الحد الأقصى） | فولت | 5~12 |
| نوع التحكم |
TTL(توافق المنفذ المتوازي / التسلسلي) يتم التحكم في المفتاحين على نفس القناة |
|
ملاحظات：
1.يعتمد الفقد على نتائج الاختبار عند 23℃.
2.يتم تعريف قابلية التكرار بعد 100 دورة.
تعريف الدبابيس:
| رقم الدبوس |
تعيين الدبوس |
نوع الإشارة | الوصف |
| 1 | D0 | إدخال | بت البيانات (D0) (الترتيب الأقل) |
| 2 | D5 | إدخال | بت البيانات (D5) |
| 3 | VCC | طاقة | مصدر الطاقة (تيار مستمر 5V،1.0A) |
| 4 | D7 | إدخال | بت البيانات (D7) (الترتيب الأعلى) |
| 5 | D6 | إدخال | بت البيانات (D6) |
| 6 | GND | طاقة | الأرضي GND |
| 7 | D4 | إدخال | بت البيانات (D4) |
| 8 | D1 | إدخال | بت البيانات (D1) |
| 9 | TXD | إخراج | إرسال البيانات (مستوى TTL) |
| 10 | RXD | إدخال | استقبال البيانات (مستوى TTL) |
| 11 | D2 | إدخال | بت البيانات (D2) |
| 12 | D3 | إدخال | بت البيانات (D3) |
| 13 | /BUSY | إخراج |
المستوى المنخفض يعني جاهز لإعادة الضبط أواستقبال البيانات |
| 14 | /ALARM | خرج | المستوى العالي يعني خطأ التشغيل |
| 15 | /STROBE | دخل | بيانات تنفيذ الحافة الهابطة |
| 16 | /RESET | دخل | المستوى المنخفض يعيد الضبط إلى القناة 0 |
ملاحظة: يُستخدم Molex 87833-1620 للواجهات الكهربائية لهذه الوحدات، ويُوصى باستخدام Molex 87568-1694 لموصلات العملاء.
يمكن لهذه الوحدة استقبال إشارات التحكم من خلال واجهة UART لتمكين القياسات الآلية أو المراقبة في الوقت الفعلي.
(1). يمكن لهذه الوحدة تنفيذ تعليمة واحدة فقط في كل مرة. عادةً، لا يمكن إدخال التعليمة التالية إلا بعد أن يعيد البرنامج القيمة المقابلة.
(2) يُرجى استخدام الأحرف الكبيرة.
(3) في التشغيل العملي، تُستخدم علامتا الزاوية "" كمحددَي بداية ونهاية على التوالي.
(4). يعيد خطأ التعليمة
مجموعة تعليمات التحكم بالبرنامج
| الطلب | الوصف | مثال |
| إعادة تشغيل الوحدة | العودة بنجاح: |
|
| إعادة ضبط | العودة بنجاح: |
|
| الاستعلام عن معلومات الوحدة |
العودة بنجاح: |
|
|
ضبط أو الاستعلام عن معدل البود للمنفذ التسلسلي 1.x هي من 1 إلى 9، وتشير إلى معدلات البود 2400، 4800، 9600، 14400، 19200، 38400، 56000، 57600، 115200 على التوالي العودة بنجاح: |
إرسال: العودة بنجاح: ضبط معدل بود المنفذ التسلسلي للجهاز على 19200 سيصبح التكوين فعالًا بعد الحفظ وإعادة التشغيل! |
|
|
اختيار وضع التشغيل x: القيم هي 0، 1، ؟، حيث يشير 0 إلى تبديل التحكم عبر بتات البيانات، ويشير 1 إلى تبديل التحكم عبر UART، ويشير ؟ إلى الاستعلام عن وضع التشغيل؛ العودة بنجاح: |
إرسال: العودة بنجاح: يشير إلى أن الوحدة مضبوطة على تبديل التحكم عبر UART؛
إرسال: العودة بنجاح: |
|
|
ضبط القناة الحالية xxx: القيمة هي 000~256، حيث يعني 000 القناة 0، ويعني 256 القناة 256؛ العودة بنجاح:
ملاحظة: في وضع تبديل التحكم عبر بتات البيانات، إرسال: إرجاع: |
إرسال: إرجاع ناجح: |
|
|
الاستعلام عن حالة القناة إرجاع ناجح: |
إرجاع: |
|
|
حفظ التكوين إرجاع ناجح: |
احفظ التكوين، مثل حفظ حالة القناة. |

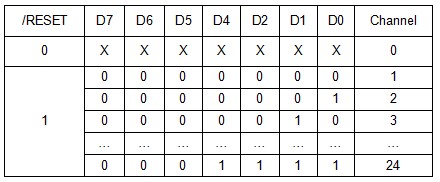

جدول منطق تبديل بتات البيانات

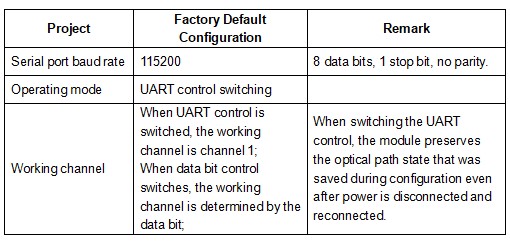

التكوين الافتراضي للمصنع
PCBA: D3-1 V56

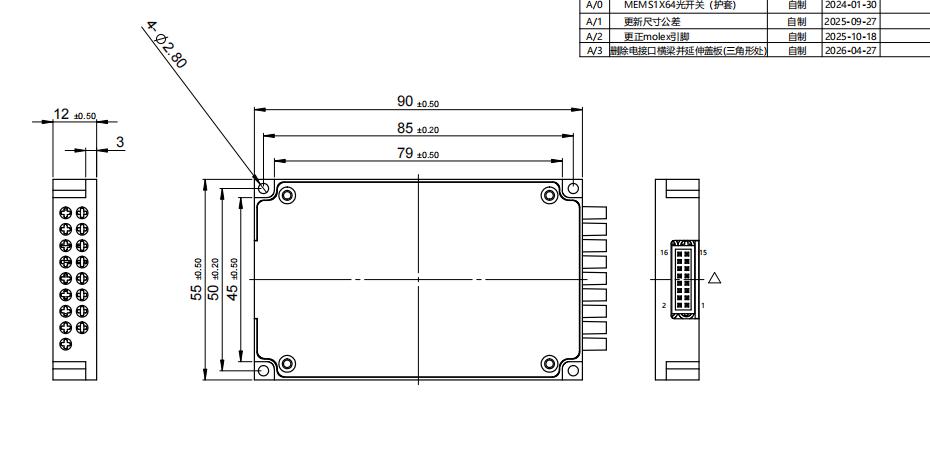

المتطلبات الميكانيكية (وحدات: مم)
| المعلمات | المواصفات |
| نوع الألياف | PM780، أنبوب مفكوك بقطر 0.9 مم |
| طول الألياف/السماحية | 1+/-0.05م (بدون موصل) |
| الموصل | FC/APC |
| علامة القناة PM780، أنبوب مفكوك بقطر 0.9 مم |
أنبوب رقم أبيض بخط أسود، الإدخال--COM1،COM2 الإخراج-- OUT1-1،OUT1-2،OUT2-1،OUT2-2 |
