لا.

عنصر

الكمية/الوحدة

متطلبات

1

موصل

قطعتان

موصل LC/UPC Dulbex SM 2.0mm

2

كابل التوصيل (أ)

قطعتان

أنبوب كابل أحادي أسود بقطر خارجي 2.0 مم

3

غلاف انكماش ساخن

قطعة واحدة

غلاف لاصق قابل للانكماش الساخن

4

كابل

قطعة واحدة

كابل مزدوج مدرع أسود من نوع G675A2 بقطر خارجي 5.0 مم

5

غلاف انكماش ساخن

قطعة واحدة

غلاف لاصق قابل للانكماش الساخن

6

كابل التوصيل (ب)

قطعتان

أنبوب كابل أحادي أسود بقطر خارجي 2.0 مم

7

موصل

قطعتان

موصل LC/UPC Dulbex SM 2.0mm

8

المعرف

قطعتان

مُعرِّف أبيض A/B

9

المعرف

قطعتان

مُعرِّف أبيض A/B

مخطط الألياف متقاطع

من الجانب أ

من الجانب ب

أ

ب

ب

أ

8

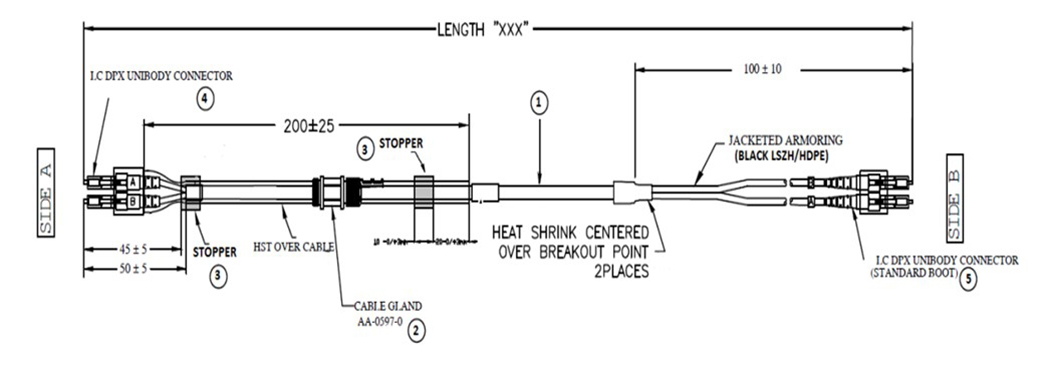

وصف المنتج

الكمية

1

كابل مدرع مرن

1

2

غدة (سيراجون رقم القطعة AA-0597-0)

1

3

سدادة. القطر الخارجي: 11.5 ± 0.3 مم

2

4

موصل أحادي الجسم مزدوج Micro LC - جانب الغدة

1

5

موصل LC مزدوج أحادي الجسم قياسي - جانب غير غدي

1

المعايير الفنية:

القطر الخارجي

وزن

(مم)

(مم)

(كجم)/كم

على المدى القصير

على المدى الطويل

على المدى القصير

على المدى الطويل

على المدى القصير

على المدى الطويل

(درجة مئوية)

5.0±0.2

0.9

40.00

1200

500

2000

1000

20D

10D

-20+75

غرض

المعلمة

نوع الألياف

9/125 ميكرومتر

قطر القلب

9 ميكرومتر

عدم دائرية النواة

≤1.0%

قطر الغلاف

125.0±0.7 ميكرومتر

عدم دائرية الكسوة

≤0.7%

قطر الطلاء

245±5 ميكرومتر

خطأ في مركزية الطلاء والتكسية

≤12.0 ميكرومتر

عدم استدارة الطلاء

≤6.0 ميكرومتر

خطأ في مركزية اللب والغطاء

≤0.5 ميكرومتر

التوهين عند 1310 نانومتر

≤0.35 ديسيبل/كم

التوهين عند 1550 نانومتر

≤0.21 ديسيبل/كم

PMD

≤0.1[ps/km]

قطر مجال النمط (MFD) عند 1310 نانومتر

8.4-9.2 ميكرومتر

قطر مجال النمط (MFD) عند 1550 نانومتر

9.3-10.3 ميكرومتر

معامل الانكسار الفعال للمجموعة (Neff) عند 1310 نانومتر

1.466

معامل الانكسار الفعال للمجموعة (Neff) عند 1550 نانومتر

1.467

انقطاعات نقطية عند 1310 نانومتر

≤0.5 ديسيبل

انقطاعات نقطية عند 1550 نانومتر

≤0.5 ديسيبل

التوهين الناتج عن الانحناء الكلي

عشر لفات حول مغزل بنصف قطر 15 مم عند 1550 نانومتر

≤0.03 ديسيبل

دورة واحدة حول مغزل نصف قطره 10 مم عند 1550 نانومتر

≤0.1 ديسيبل

لفة واحدة حول مغزل نصف قطره 7.5 مم عند 1550 نانومتر

≤0.2 ديسيبل

غرض

المعلمة

نوع الموصل

LC/UPC-LC/UPC

فقد الإدخال

≤0.2 ديسيبل

خسارة العودة

≤50 ديسيبل

وضع الألياف

SM/G657A2

طول الموجة التشغيلية

1310 نانومتر، 1550 نانومتر

طول موجة الاختبار

1310 نانومتر، 1550 نانومتر

بشكل متكرر

≤0.1

قابلية التبادل

≤0.2 ديسيبل

متانة

≤0.2 ديسيبل

طول الألياف

متر واحد، متران... أي طول اختياري.

تسامح

+100 نانومتر / -0 مم عند L=1~10 م

+200 نانومتر / -0 مم عند L=10~50 متر

+500 نانومتر / -0 مم عند L>50 متر

درجة حرارة التشغيل

-40 درجة مئوية ~ +80 درجة مئوية

درجة حرارة التخزين

-40 درجة مئوية ~ +60 درجة مئوية

درجة حرارة التركيب

-20 درجة مئوية ~ +60 درجة مئوية

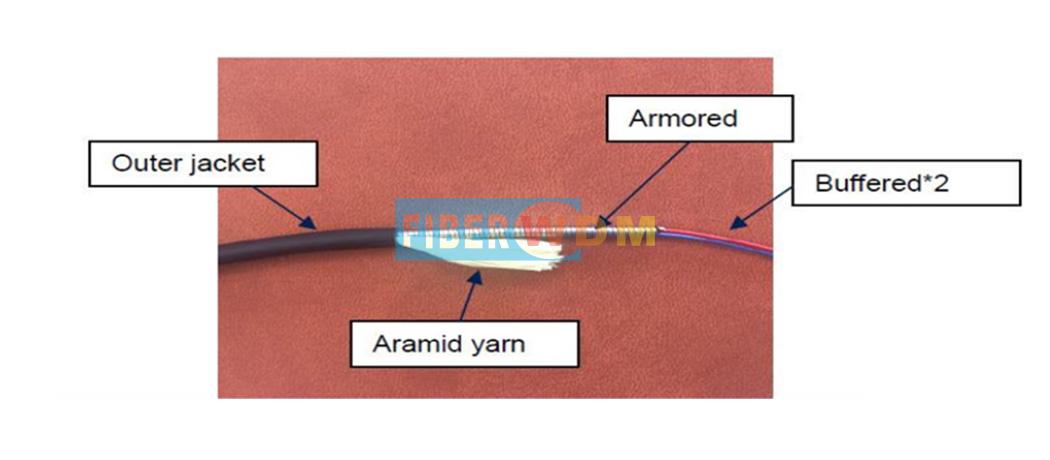

غرض

المعلمة

قلب الكابل

2

القطر

مدرع بسماكة 5.0 مم (خارجي مع LSZH)

حاجز ضيق 0.9 مم

وزن

40 غ/م

قوة الشد

1000 نيوتن (على المدى القصير)

500 نيوتن (على المدى الطويل)

حمولة سحق

2000 نيوتن/100 مم (على المدى القصير)

1000 نيوتن/100 مم (على المدى الطويل)

نصف قطر الانحناء

20D مم (ثابت)

10D مم (ديناميكي)
