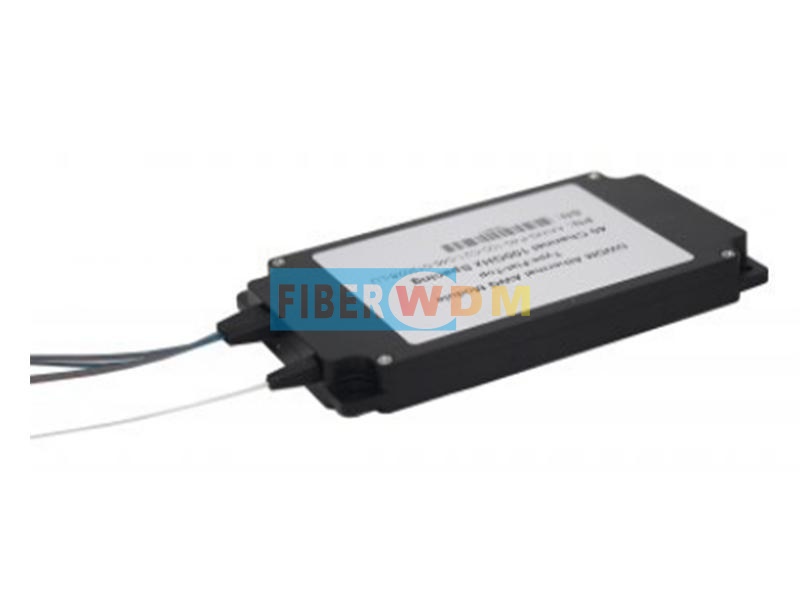

وحدة DWDM بتردد 50 جيجاهرتز من نوع AAWG، 80/96 قناة
وحدات تقسيم الطول الموجي الكثيف (DWDM) من FiberWDM، وهي عبارة عن وحدات مُجمِّعة/مُزيلة إرسال لا حرارية ذات مصفوفة موجهات موجية (AAWG)، تُعد جزءًا من سلسلة منتجات عالية الأداء تعتمد على تقنية السيليكون المُسطَّحة على السيليكون وتصميم تغليف لا حراري فريد، ولا تتطلب طاقة كهربائية أو برامج أو تحكمًا في درجة الحرارة، مما يوفر حل DWDM سلبيًا بالكامل. تُقدم هذه المجموعة من المنتجات مزيجًا من الفقد المنخفض جدًا وعزل القنوات العالي، بالإضافة إلى موثوقية طويلة الأمد. يمكن لكل وحدة أداء وظائف المُجمِّع ومُزيل الإرسال. تتوفر أجهزة النطاقين C وL باستجابة طيفية مسطحة. كما تتوفر أيضًا شبكات تردد مخصصة وأنواع ألياف وخيارات موصلات متنوعة.
|
سمات
|
التطبيقات
|
مواصفات المنتج
|
المعلمة |
وحدة |
قيمة |
||
|
طول الموجة التشغيلية |
جيجاهرتز |
نطاق الاتحاد الدولي للاتصالات |
||
|
فاصل عرض النطاق الترددي |
جيجاهرتز |
50 |
||
|
رقم المنفذ |
CH |
80 أو 96 قناة |
||
|
دقة |
الأعلى |
نانومتر |
0.05 |
|
|
أدخل بشكل فضفاض |
الأعلى |
ديسيبل |
7.0 |
|
|
عرض النطاق الترددي -1 ديسيبل |
مين |
نانومتر |
0.18 |
|
|
عرض النطاق الترددي -3 ديسيبل |
مين |
نانومتر |
0.28 |
|
|
العزل |
CH المجاورة |
مين |
ديسيبل |
27 |
|
CH غير متجاور |
مين |
ديسيبل |
30 |
|
|
التداخل |
مين |
ديسيبل |
25 |
|
|
التسطيح |
الأعلى |
ديسيبل |
0.7 |
|
|
PDL |
الأعلى |
ديسيبل |
0.5 |
|
|
التناسق |
الأعلى |
ديسيبل |
1.5 |
|
|
التوجيه |
مين |
ديسيبل |
50 |
|
|
أعد الخسارة |
مين |
ديسيبل |
40 |
|
|
أقصى قدرة تحميل |
الأعلى |
ميلي واط |
300 |
|
|
درجة حرارة التشغيل |
درجة مئوية |
|
-20~70 |
|
|
درجة حرارة التخزين |
درجة مئوية |
|
-40~85 |
|
|
نوع الألياف |
|
|
SMF-28 / SMF-28e |
|
|
موصل |
|
|
LC/SC/FC |
|
|
طَرد |
|
|
(الطول) 120 × (العرض) 70 × (الارتفاع) 12.7 |
|

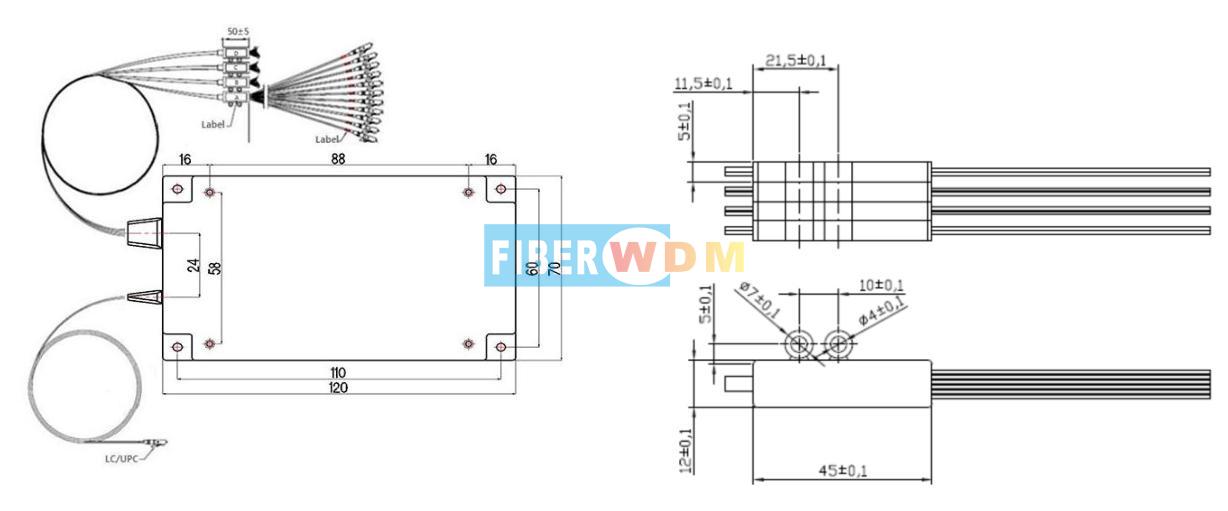

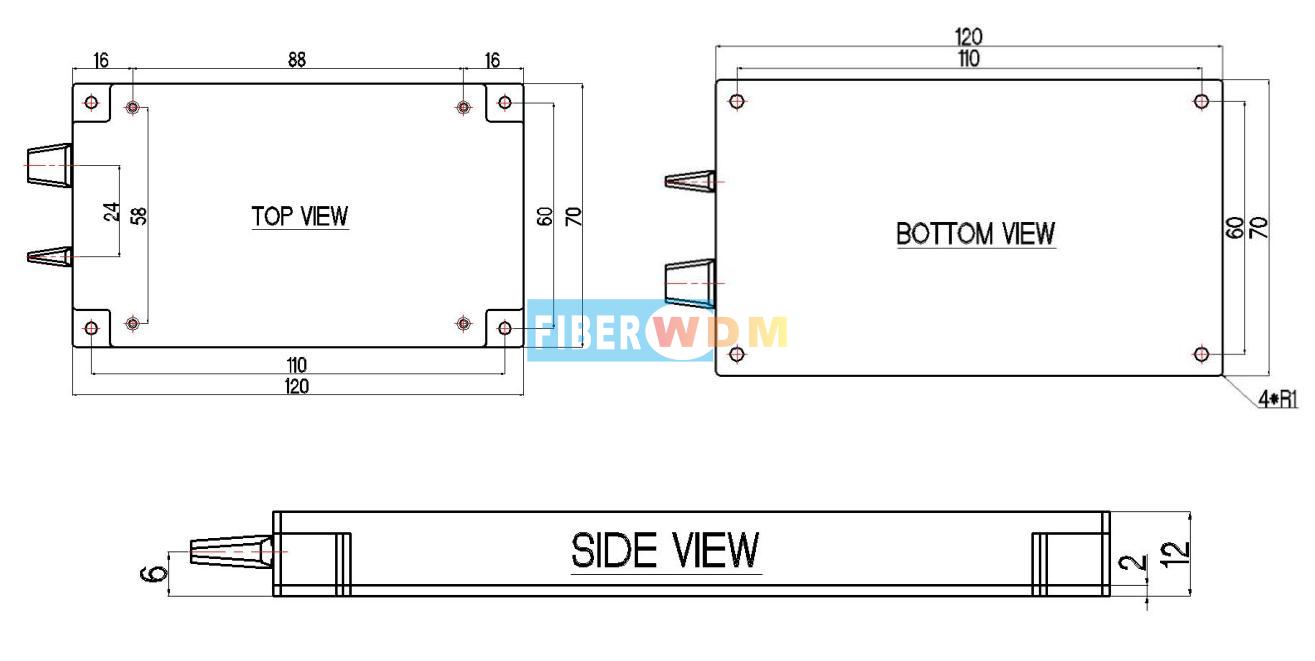

أبعاد
مواصفات موصل الألياف
|
المعلمة |
وحدة |
مواصفة |
|
نوع الألياف |
|
SMF28e مع ألياف أنبوبية فضفاضة 900 ميكرومتر |
|
تنسيق الأقمشة |
|
شريطان من الألياف، مقاس 8 بوصات (2 × 8) + شريطان من الألياف، مقاس 12 بوصة (2 × 12). |
|
طول الألياف المشتركة للإدخال |
مم |
1000+/-50 |
|
ألياف الشريط |
مم |
1000+/-50 |
|
ألياف ضوئية من نوع Fanout |
مم |
500+/-50 |
|
نوع الموصل |
|
LC/UPC |
