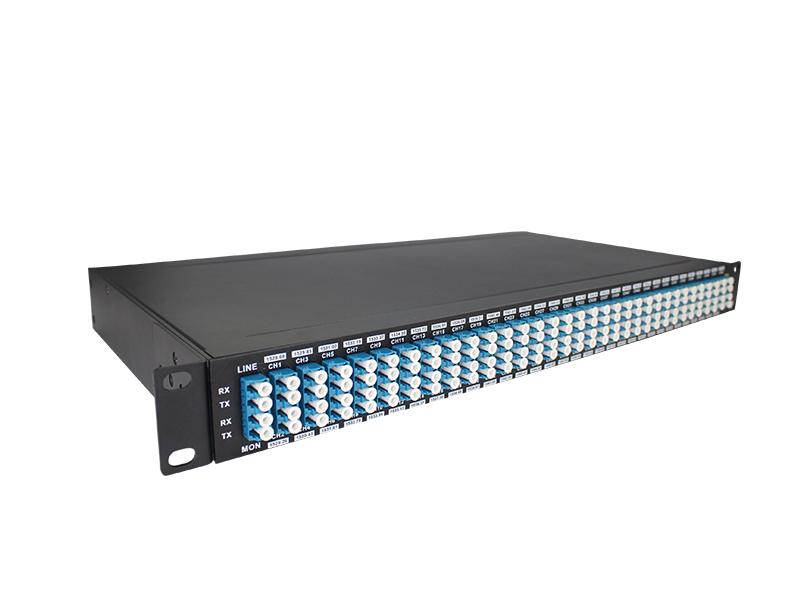

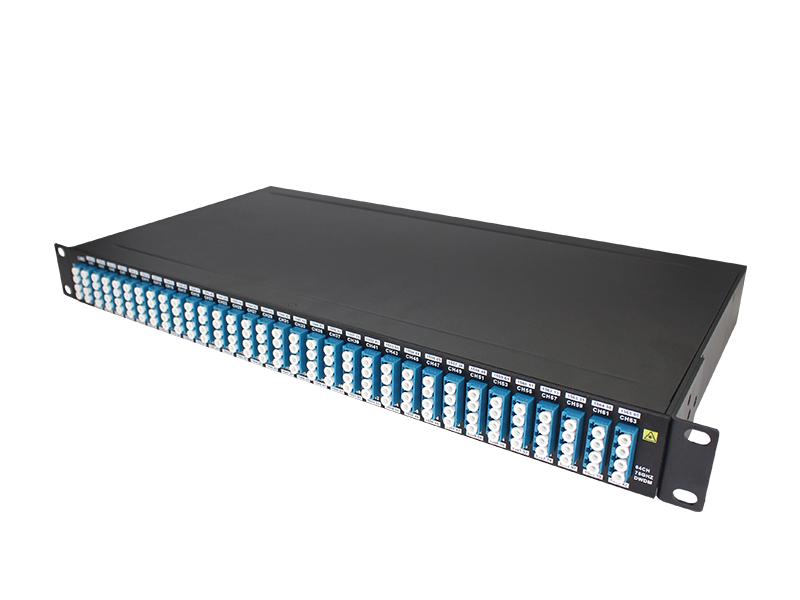

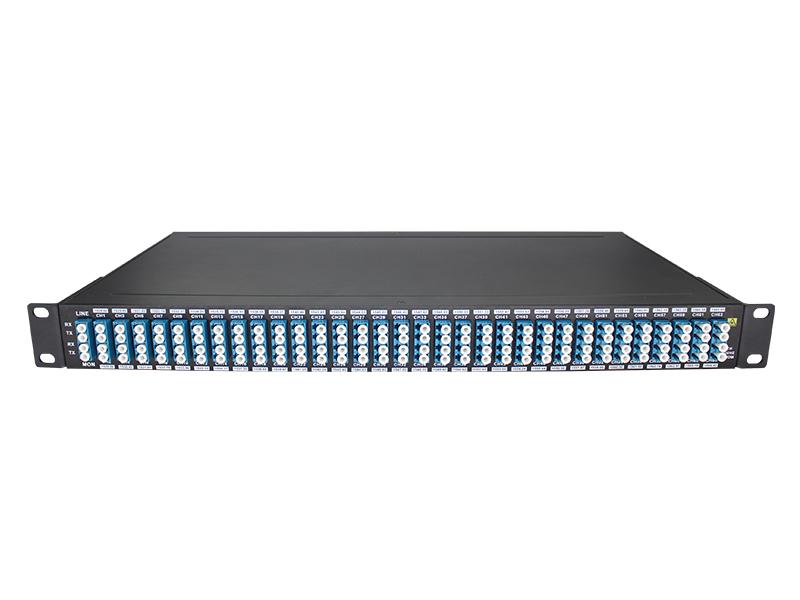

مُضاعِف/مُزيل إشارات DWDM بتردد 75 جيجاهرتز و64 قناة، نطاق التردد 1528.68 نانومتر - 1566.42 نانومتر، مزود بمنفذ مراقبة LC/UPC، وحدة رف 1U

الطول الموجي

1528.68 نانومتر - 1566.42 نانومتر

تباعد القنوات

75 جيجاهرتز

نطاق تمرير القناة

±0.05 نانومتر

تكنولوجيا

AAWG (سطح مستو)

فقد الإدخال

≤5.5 ديسيبل

فقدان الاتصال

≤11 ديسيبل

تمرير المنفذ 1310 نانومتر

عرض النطاق الترددي

1260 نانومتر ~ 1360 نانومتر

الطول الموجي المركزي

دقة

±0.05 نانومتر

فقدان الإدخال بنسبة 1% شهريًا

≤ 26 ديسيبل

التداخل الكلي

≥5 ديسيبل

خسارة العودة

≥ 40 ديسيبل

التوجيه

≥ 40 ديسيبل

وضع الاستقطاب

تشتت

≤1.0ps

الفقد المعتمد على الاستقطاب

≤ 0.7 ديسيبل

عزل القناة

درجة حرارة

نطاق التشغيل من -5 إلى 65 درجة مئوية

التخزين: من -40 إلى 85 درجة مئوية

الوزن الصافي

3.5 كجم

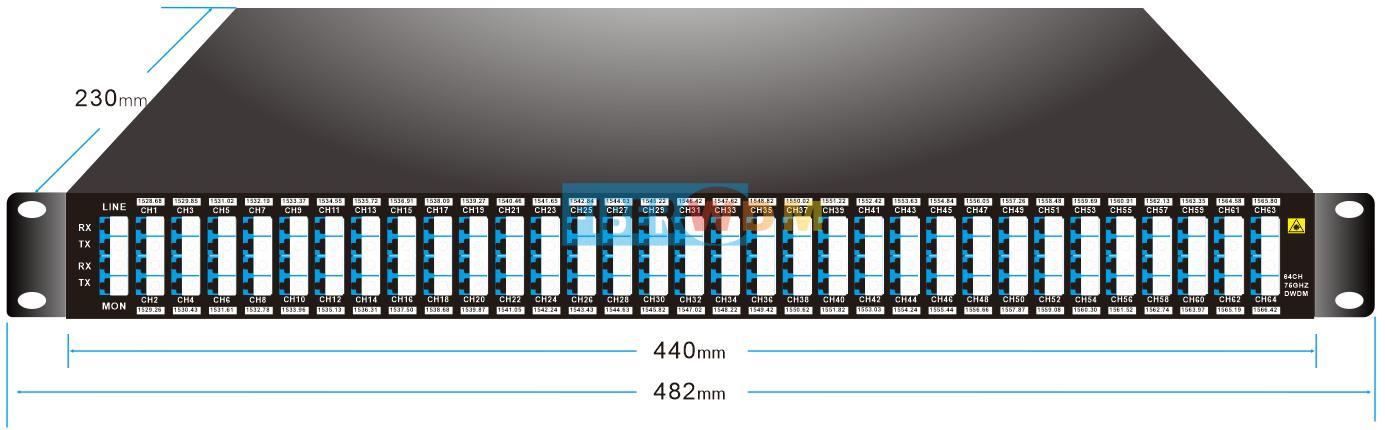

الأبعاد (الارتفاع × العرض × العمق)

44 × 440 × 230 مم

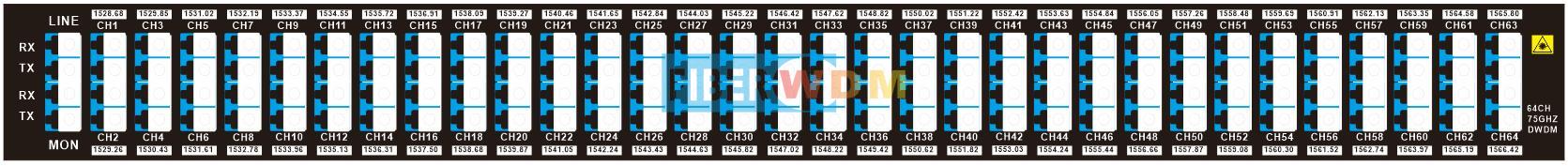

قناة

تكرار

الطول الموجي

قناة

تكرار

الطول الموجي

8

(تيراهيرتز)

(نانومتر)

8

(تيراهيرتز)

(نانومتر)

1

196.112

1528.68

33

193.712

1547.62

2

196.037

1529.26

34

193.637

1548.22

3

195.962

1529.85

35

193.562

1548.82

4

195.887

1530.43

36

193.487

1549.42

5

195.812

1531.02

37

193.415

1550.02

6

195.737

1531.61

38

193.337

1550.62

7

195.662

1532.19

39

1993.262

1551.22

8

195.587

1532.78

40

193.187

1551.82

9

195.512

1533.37

41

193.112

1552.42

10

195.437

1533.96

42

193.037

1553.03

11

195.362

1534.55

43

192.962

1553.63

12

195.287

1535.13

44

192.887

1554.24

13

195.212

1535.72

45

192.812

1554.84

14

195.137

1536.31

46

192.737

1555.44

15

195.062

1536.91

47

192.662

1556.05

16

194.987

1537.50

48

192.587

1556.66

17

194.912

1538.09

49

192.512

1557.26

18

194.837

1538.68

50

192.437

1557.87

19

194.762

1539.27

51

192.362

1558.48

20

194.687

1539.87

52

192.287

1559.08

21

194.612

1540.46

53

192.212

1559.69

22

194.537

154105

54

192.137

1560.30

23

194.462

1541.65

55

192.062

1560.91

24

194.387

1542.24

56

191.987

1561.52

25

194.312

1542.84

57

191.912

1562.13

26

194.237

1543.43

58

191.837

1562.74

27

194.162

1544.03

59

191.762

1563.35

28

194.087

1544.63

60

191.687

1563.97

29

194.012

1545.22

61

191.612

1564.58

30

193.937

1545.82

62

1991.537

1565.19

31

193.862

1546.42

63

191.462

1565.80

32

193.787

1547.02

64

191.387

1566.42

رقم المنتج

وصف المنتج

DMD64-1U01-75GHZ-MA

مُضاعِف/مُزيل إرسال DWDM بتردد 75 جيجاهرتز و64 قناة، نطاق 1528.68 نانومتر - 1566.42 نانومتر، مزود بمنفذ مراقبة، وLC/UPC، وحدة رف 1U
