سلسلة كاشف الانحياز PD1500/PD2100

أجهزة الكشف من هذه السلسلة قابلة للتبديل مباشرةً مع منتجات Thorlabs المزودة ببطاريات، ولا تقل كفاءةً عنها في جميع الجوانب. بالإضافة إلى أجهزة الكشف ذات المواصفات الحالية، تتوفر أيضًا خدمات التخصيص. يمكن تعديل معايير مختلفة لجهاز الكشف (مثل جهد التغذية، وعرض النطاق الترددي، وما إلى ذلك) وفقًا لمتطلبات العميل لتلبية احتياجات التطبيقات المحددة.

صُممت هذه السلسلة خصيصًا لأنظمة قياس الليزر. وهي لا تحتوي على تضخيم للكسب، وتأتي مزودة ببطارية مدمجة، وتُعد منتجًا فعالًا من حيث التكلفة للكشف في مختبرات الليزر عالية الطاقة.

استفسر الآن تحميل
فئات
  • تفاصيل المنتج

سلسلة كاشف الانحياز PD1500/PD2100

تعليمات الاستخدام

وصف المظهر والواجهة

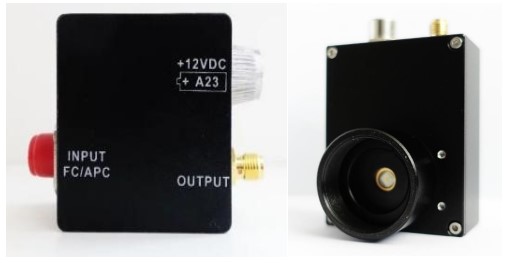

يظهر شكل الوحدة في الشكل أدناه:

Bias Detector Series

الشكل 2-1: مخطط مظهر وحدة الكاشف

الوصف الكهربائي

  • واجهة الإخراج: SMA (موصل أنثى)
  • مقاومة الخرج: 50 أوم
  • نطاق الاستجابة الطيفية: 800 نانومتر - 1700 نانومتر؛ 350 نانومتر - 1000 نانومتر (يتوافق مع PD1500 و PD2100 على التوالي)
  • استجابة الكاشف: >0.95 أمبير/واط عند 1550 نانومتر
  • تحذير: لا تتجاوز طاقة التشبع البصرية (طاقة التشبع) لسعة الإدخال البصري.

معايير الأداء

معايير اختبار كاشفات الانحياز (سلسلة PD1500/2100)

نموذج

PD1500

PD2100

نطاق الطول الموجي

900 نانومتر - 1700 نانومتر

320 نانومتر - 1000 نانومتر

عرض نطاق القطع 3 ديسيبل

5 جيجاهرتز

1 جيجاهرتز

القدرة الضوئية المشبعة

5 ميلي واط

5 ميلي واط

زمن الصعود (10%~90%)

أقل من 80 بيكو ثانية

<400 بيكو ثانية

أقصى استجابة نموذجية

>0.9 أمبير/واط عند 1550 نانومتر

>0.9 أمبير/واط عند 1550 نانومتر

أقصى إنتاجية

1 فولت عند 50 أوم

5 فولت عند 50 أوم

القدرة القصوى للحادث

10 ميلي واط

10 ميلي واط

مادة/نوع الكاشف

InGaAs/PIN

Si/PIN

قطر الكاشف

75 ميكرومتر

400 ميكرومتر

درجة حرارة التشغيل

-40 درجة مئوية ~ 85 درجة مئوية

-40 درجة مئوية ~ 85 درجة مئوية

المدخل البصري

FC/APC أو نافذة مسطحة

نافذة مسطحة

الناتج الكهربائي

SMA (زوج التيار المستمر)

SMA (زوج التيار المستمر)

متطلبات مصدر الطاقة

A23، +12 فولت تيار مستمر

A23، +12 فولت تيار مستمر

الشكل 3-1 ملخص الأداء الكهربائي

Bias Detector Series

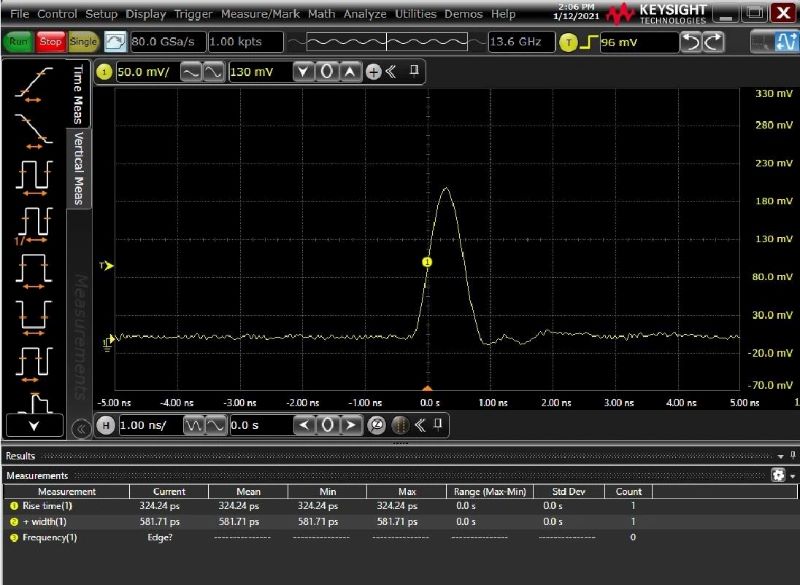

الشكل 3-2 منحنى استجابة النبضة لجهاز PD1500

Bias Detector Series

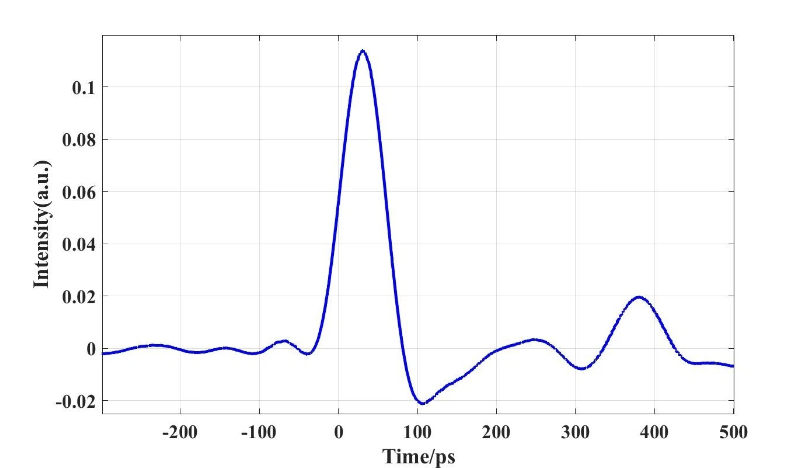

الشكل 3-3: منحنى استجابة النبضة لجهاز PD2100

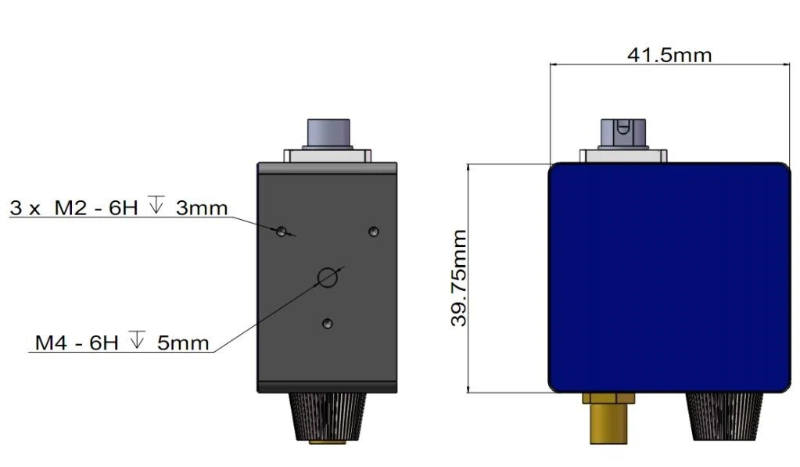

الرسم الميكانيكي لكاشف PD1500 وPD2100

Bias Detector Series

الشكل 4-1: مخطط الأبعاد الميكانيكية لوحدة كاشف الانحياز
