جهاز استقبال ثنائي الألياف بـ 8 قنوات C37-C44 مع منفذ 1310 نانومتر بتقنية DWDM OADM، غرب وشرق، LC/UPC، وحدة رف 1U
تم تصميم جهاز الألياف المزدوجة 8CH C37-C44 مع منفذ 1310 نانومتر بتقنية DWDM OADM بواسطة الألياف الضوئية بتقنية WDM ، تتراوح أطوال الموجات المقطوعة والمضافة من C37 إلى C44 (1547.72 نانومتر ~ 1542.14 نانومتر) و 1310 نانومتر، (بالمناسبة، يمكننا دعم تخصيص موجات أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنها تزيد من سعة نطاق النطاق C إلى أقصى حد.
منفذ DWDM OADM ذو 8 قنوات هو جهاز DWDM سلبي بالكامل، ويدعم نقل 8 قنوات وإضافة 8 قنوات في ليفين ضوئيين. يبلغ فقد الإشارة عند الانتقال غربًا أو شرقًا أقل من 2.7 ديسيبل، بينما يبلغ فقد الإشارة عند الانتقال من الغرب إلى الشرق (أو من الشرق إلى الغرب) أقل من 5.4 ديسيبل.

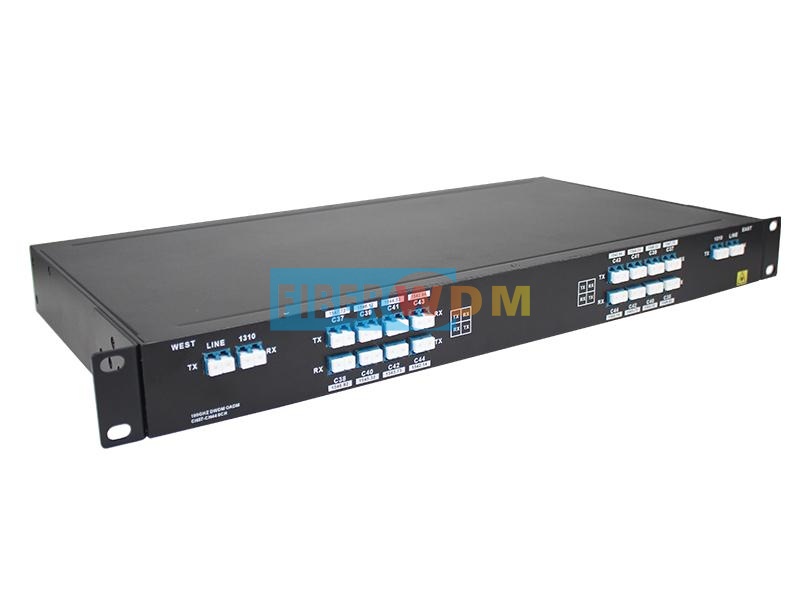

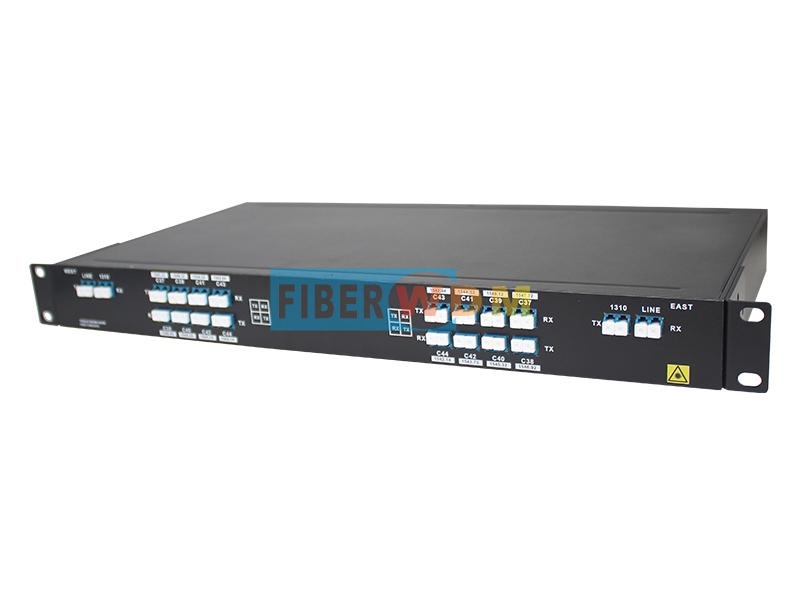

لوحة المنتج
|
|
8 قنوات DWDM OADM ألياف مزدوجة
لاين لينك
|

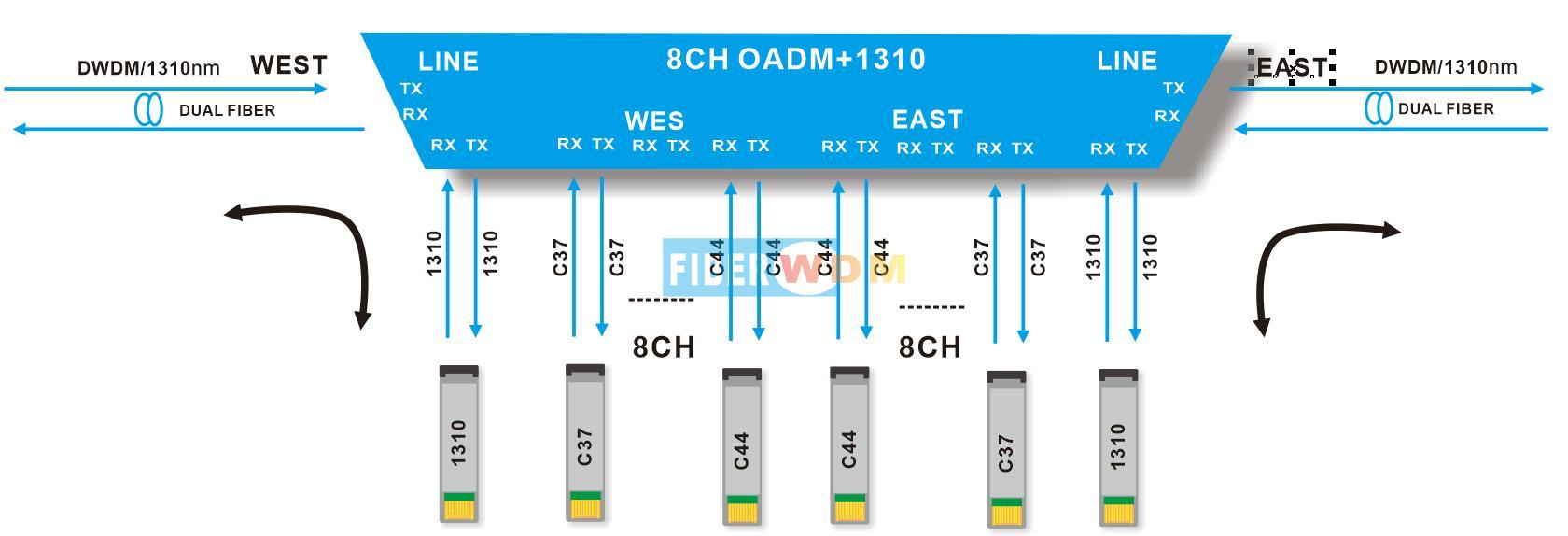

نقل ثنائي الألياف بتقنية DWDM ذات 8 قنوات مع تقنية OADM بطول موجي 1310 نانومتر
يدعم إضافة وحذف 8 قنوات DWDM وقناة واحدة لنقل الأعمال 1310 نانومتر في الألياف المزدوجة.
يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
OADM C37-C44 مع 1310 نانومتر |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤2.7 ديسيبل (موجات باتجاه الغرب أو الشرق) |
فقدان الاتصال |
≤5.4 ديسيبل (من الغرب إلى الشرق) |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
3.5 كجم |

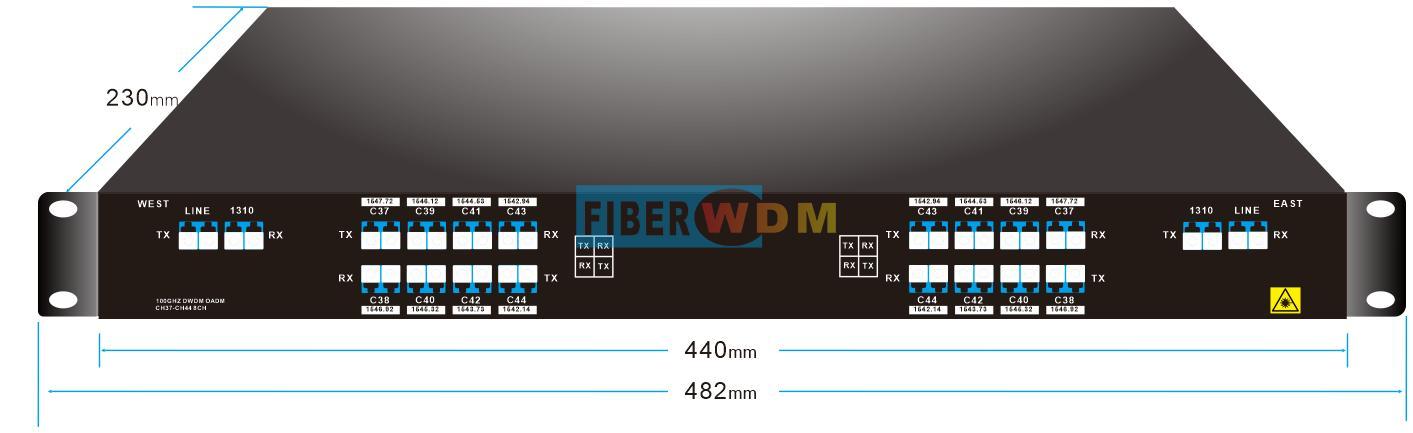

الأبعاد (الارتفاع × العرض × العمق) |
44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
|
DWDM OADM رف 19 بوصة 1U
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DOA8-1U01-C3744-31 |
نظام DWDM OADM للتوصيل والإضافة، 8 قنوات (C37-C44) و1310 نانومتر، من الغرب إلى الشرق، ألياف ضوئية مزدوجة، LC/UPC، وحدة رف 1U |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
