جهاز إرسال واستقبال ضوئي 100G FR1 2km SFP-DD

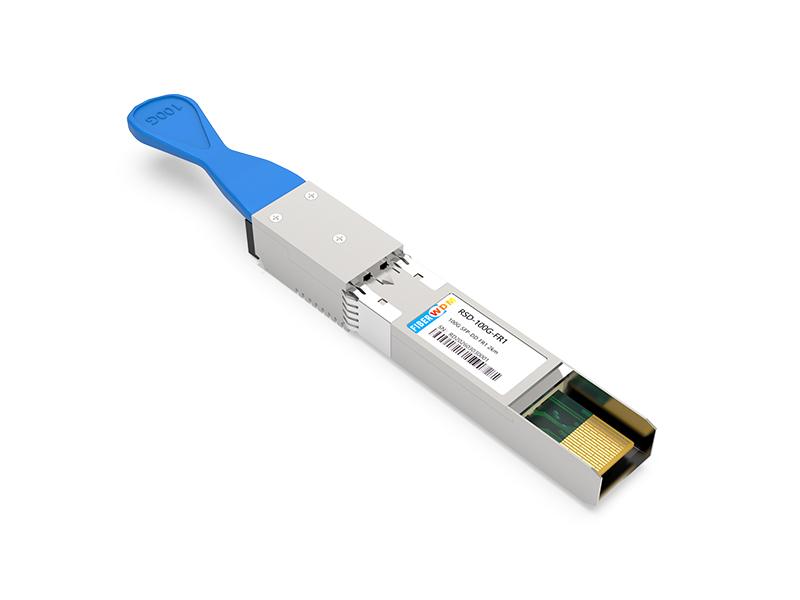

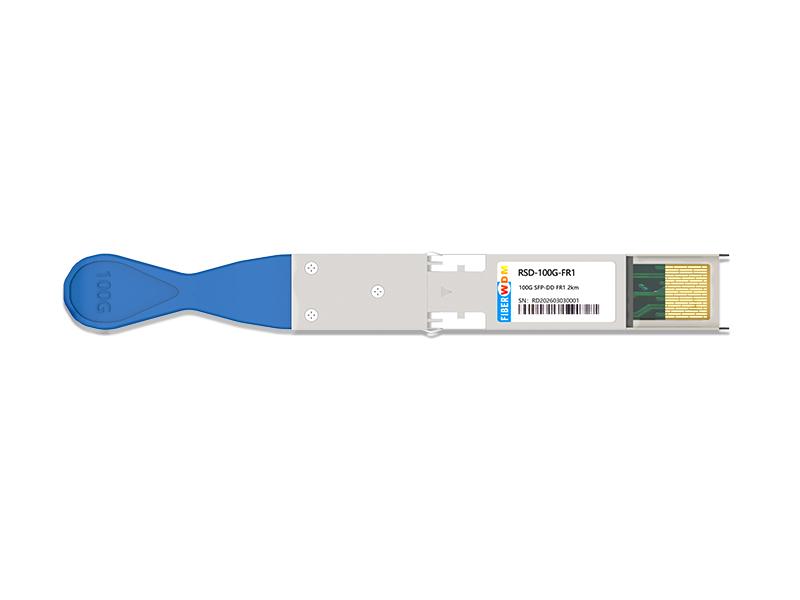

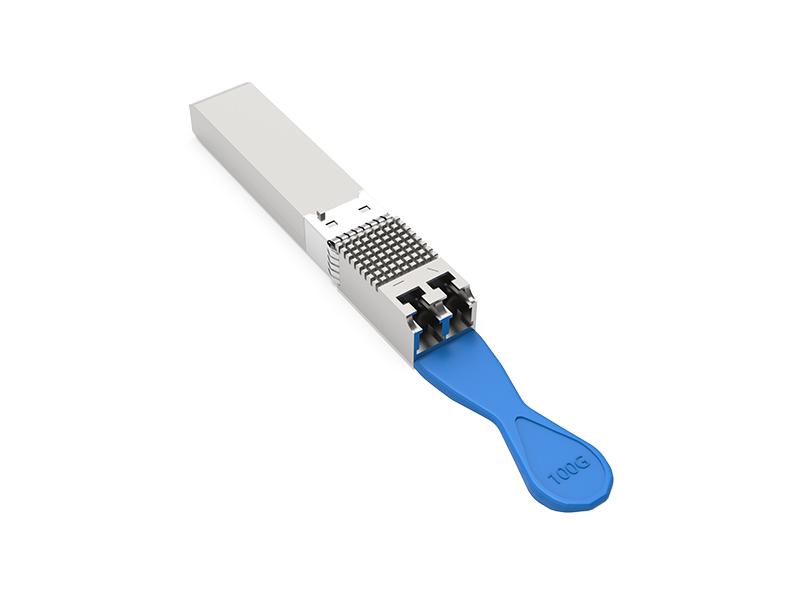

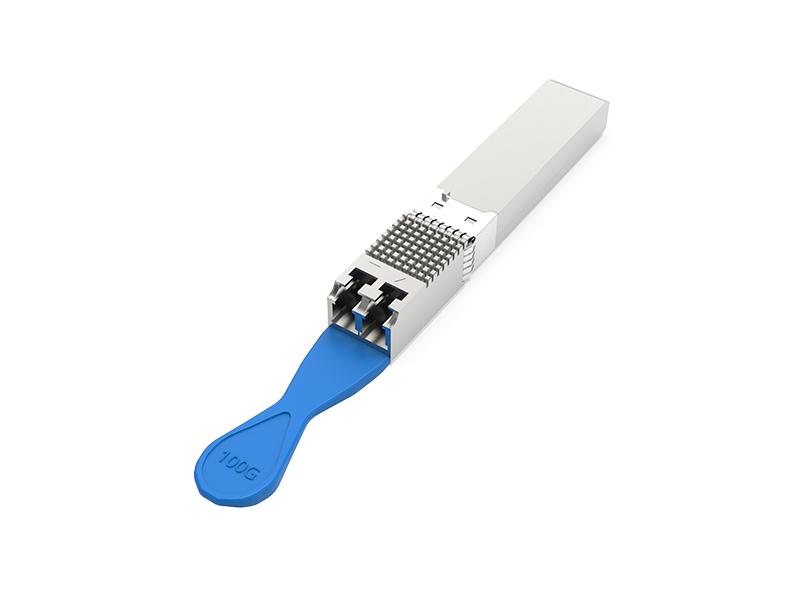

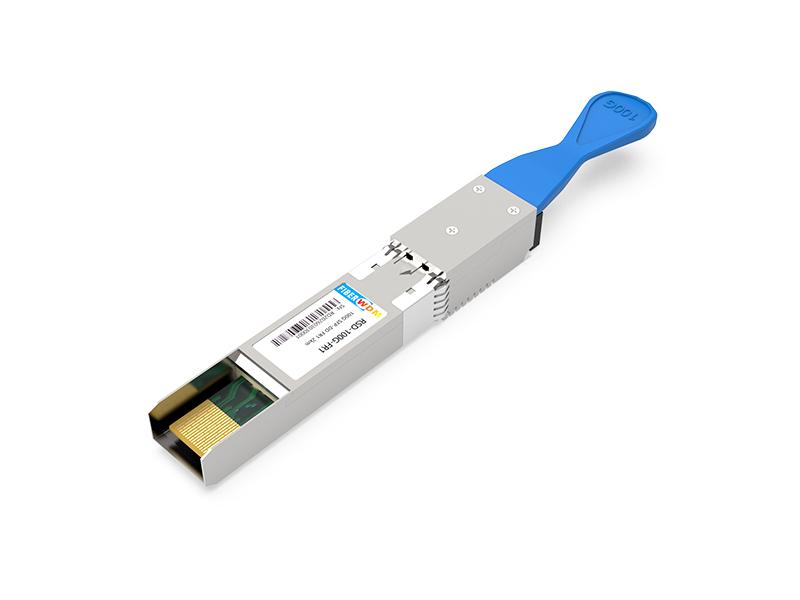

جهاز إرسال واستقبال ضوئي 100G FR1 2km SFP-DD RSD-100G-FR1

سمات

• متوافق مع معيار 100G Lambda MSA 100G FR1
• وحدة إرسال واستقبال ثنائية الاتجاه
• واجهة بصرية بسرعة 106.25 جيجابت/ثانية (PAM4)
• واجهة كهربائية 2x53.125 جيجابت/ثانية (PAM4)
• جهاز إرسال PAM4 بسرعة 106.25 جيجابت في الثانية يعتمد على جهاز إرسال EML TOSA مبرد
• مستقبل PAM4 PIN بسرعة 106.25 جيجابت في الثانية
• تبديد الطاقة الأقصى 3.5 واط
• عامل الشكل SFP56-DD القابل للتوصيل السريع
• أقصى طول للوصلة 2 كم على G.652 SMF مع KP-FEC

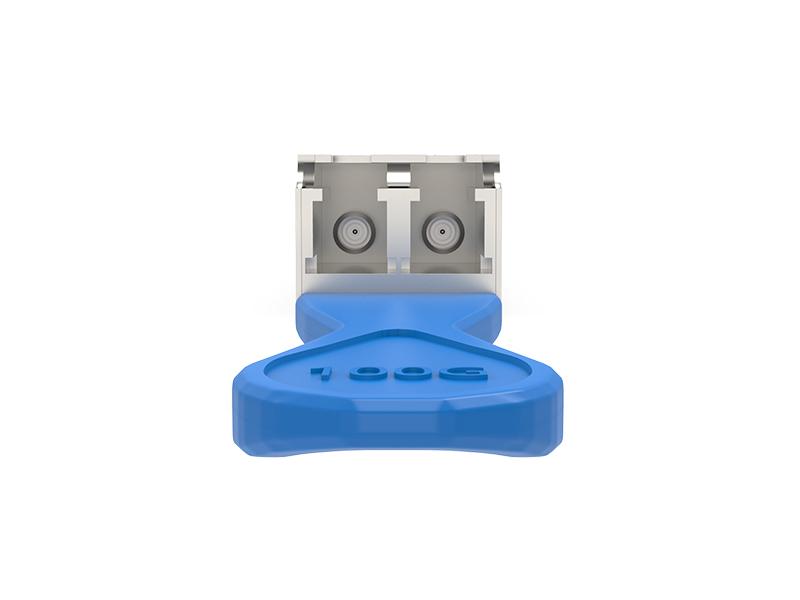

• مقابس LC مزدوجة
• وظائف تشخيص رقمية مدمجة
• نطاق درجة حرارة التشغيل: من 0 إلى 70 درجة مئوية
• مصدر طاقة واحد 3.3 فولت
• متوافق مع توجيهات RoHS (خالٍ من الرصاص)

التطبيقات

• 100G Lambda 100G FR1
• IEEE802.3CU

ملحوظة:

1. نظام KR-FEC اختياري، يرجى الاتصال بنا إذا لزم الأمر.

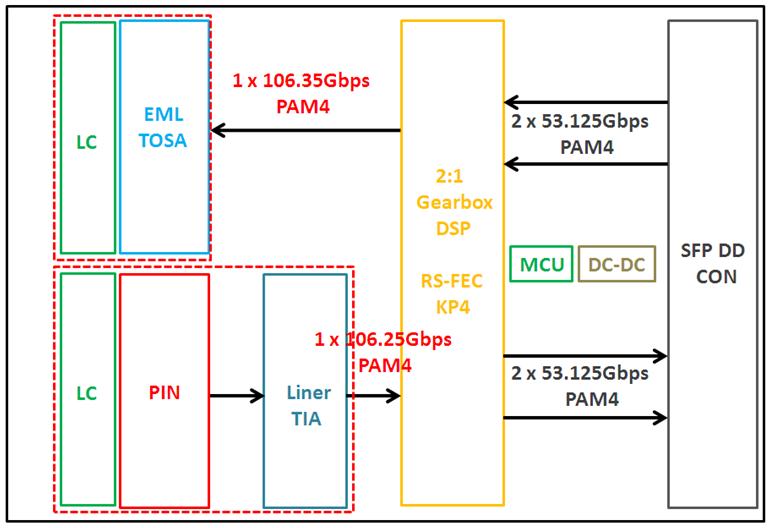

الشكل 1. مخطط كتلة الوحدة

أعلى التقييمات المطلقة

ظروف التشغيل الموصى بها

المواصفات الكهربائية

ملحوظة:

1. يتم قياس سعة جهد الإدخال التفاضلي بين TxnP و TxnN.

2. يتم قياس سعة جهد الخرج التفاضلي بين RxnP و RxnN.

الخصائص البصرية

ملحوظة:

1. تم القياس باستخدام إشارة اختبار المطابقة عند النقطة TP3 لمعدل خطأ البت (BER) = 2.4E-4 قبل تصحيح الأخطاء الأمامية (Pre-FECs).

وصف الدبوس

ملحوظة:

1. يستخدم SFP-DD أرضية مشتركة (GND) لجميع الإشارات ومصدر الطاقة. جميعها مشتركة داخل وحدة SFP-DD، وتُنسب جميع جهود الوحدة إلى هذا الجهد ما لم يُذكر خلاف ذلك. قم بتوصيلها مباشرةً بمستوى الأرضية المشتركة لإشارات اللوحة المضيفة.

2. يجب تطبيق VccR وVccT معًا، وكذلك VccR1 وVccT1 معًا. هذه المتطلبات مُحددة لجانب المضيف. كل طرف من أطراف موصل Vcc مُصمم لتحمل تيار أقصى قدره 1000 مللي أمبير.

3. يمكن إنهاء دبابيس ePPS (إذا لم يتم استخدامها) بـ 50 إلى الأرض على المضيف.

الشكل 2. تفاصيل توصيلات الدبابيس الكهربائية

السرعة 1، السرعة 2، السرعة 1DD، السرعة 2DD

Speed1 و Speed2 و Speed1DD و Speed2DD هي مداخل الوحدة، ويتم توصيلها بالأرضي (GND) باستخدام مقاومات تزيد قيمتها عن 30 كيلو أوم داخل الوحدة. يُمكن اختيار معدل إشارة الاستقبال الضوئي للقناة 1 بواسطة Speed1. ويُمكن اختيار معدل إشارة الاستقبال الضوئي للقناة 2 بواسطة Speed1DD. ويُمكن اختيار معدل إشارة الإرسال الضوئي للقناة 1 بواسطة Speed2. ويُمكن اختيار معدل إشارة الإرسال الضوئي للقناة 2 بواسطة Speed2DD.

Note: At 128 GFC the FC LSN no longer require to use Speed1, Speed2, Speed1DD and Speed2DD, it is under consideration to reclaim these signals for programmable or other functions.ResetL Pin

Reset. LPMode_Reset has an internal pull-up in the module. A low level on the ResetL pin for longer than the minimum pulse length (t_Reset_init) initiates a complete module reset, returning all user module settings to their default state. Module Reset Assert Time (t_init) starts on the rising edge after the low level on the ResetL pin is released. During the execution of a reset (t_init) the host shall disregard all status bits until the module indicates a completion of the reset interrupt. The module indicates this by posting an IntL signal with the Data_Not_Ready bit negated. Note that on power up (including hot insertion) the module will post this completion of reset interrupt without requiring a reset.

Mod_ABS

Mod_ABS must be pulled up to Vcc Host on the host board and pulled low in the module. The Mod_ABS is asserted “Low” when the module is inserted. The Mod_ABS is deasserted “High” when the module is physically absent from the host connector due to the pull up resistor on the host board.

LPMode

LPMode is an input signal from the host operating with active high logic. The LPMode signal must be pulled up to Vcc in the SFP-DD/SFP-DD112 module. The LPMode signal allows the host to define whether the SFP- DD/SFP-DD112 module will remain in Low Power Mode until software enables the transition to High Power Mode as defined in the SFP-DD management specification. In Low Power Mode (LPMode de-asserted Low), the module may immediately transition to High Power Mode after the management interface is initialized.

ResetL

The ResetL signal shall be pulled to Vcc in the module. A low level on the ResetL signal for longer than the minimum pulse length (t_Reset_init) initiates a complete module reset, returning all user module settings to their default state.

Power Supply Filtering

The host board should use the power supply filtering shown in Figure 3.

Figure 3. Host Board Power Supply Filtering

DIAGNOSTIC MONITORING INTERFACE (OPTIONAL)

The following digital diagnostic characteristics are defined over the normal operating conditions unless otherwise specified.

Notes:

1. Due to measurement accuracy of different single mode fibers, there could be an additional +/-1 dB fluctuation, or a +/- 3 dB total accuracy.

Digital diagnostics functions are available via the I2C interface as specified by SFP-DD MIS. The SFP-DD MIS management memory is shown in Figure 4.

بسبب عناوين ثمانية بت، فإن هذا يحد من ذاكرة الإدارة التي يمكن الوصول إليها مباشرة بواسطة المضيف إلى 256 بايت، والتي تنقسم إلى ذاكرة سفلية (العناوين من 00h إلى 7Fh) وذاكرة علوية (العناوين من 80h إلى FFh).

يوضح الشكل 5 بنية عنونة ذاكرة الإدارة الداخلية الإضافية 1.

تُرتّب ذاكرة الإدارة داخل الوحدة على شكل مساحة عنوان فريدة ومتاحة دائمًا للمضيف، سعتها 128 بايت (الذاكرة السفلية)، وعلى شكل مساحات عناوين علوية متعددة، سعة كل منها 128 بايت (الصفحات)، حيث تُختار واحدة منها فقط لتكون مرئية للمضيف في الذاكرة العلوية. ويمكن تحديد مستوى ثانٍ من الصفحات للصفحات التي توجد منها عدة نسخ (على سبيل المثال، عند وجود مجموعة من الصفحات تحمل نفس رقم الصفحة).

يدعم هذا الهيكل ذاكرة مسطحة بسعة 256 بايت لوحدات النحاس السلبية، ويتيح الوصول السريع إلى العناوين في الذاكرة السفلية، مثل المؤشرات والمراقبات. أما البيانات الأقل أهمية من حيث الوقت، مثل معلومات المعرف التسلسلي وإعدادات العتبة، فتتوفر عبر وظيفة تحديد الصفحة في الصفحة السفلية. بالنسبة للوحدات الأكثر تعقيدًا التي تتطلب سعة أكبر من ذاكرة الإدارة، يحتاج المضيف إلى استخدام تعيين ديناميكي للصفحات المختلفة في مساحة عناوين الذاكرة العلوية القابلة للعنونة، عند الحاجة.

ملاحظة: صُممت خريطة ذاكرة الإدارة بشكل كبير على غرار خريطة ذاكرة CMIS، حيث تُستخدم الصفحات والبنوك لتمكين التفاعلات الحساسة للوقت بين المضيف والوحدة مع توسيع حجم الذاكرة. وقد عُدّلت خريطة الذاكرة هذه لتستوعب مسارين كهربائيين فقط ولتقليل الذاكرة المطلوبة. ويُستخدم أسلوب العنوان الواحد كما هو الحال في QSFP.

الشكل 4. خريطة ذاكرة QSFP28

الشكل 5. خريطة ذاكرة صفحة بنك SFP-DD MIS

الشكل 6. نظرة عامة على الذاكرة السفلية

الشكل 7. الصفحة 00h نظرة عامة على الذاكرة

الشكل 8. الصفحة 01h نظرة عامة على الذاكرة

الشكل 9. الصفحة 13ح نظرة عامة على الذاكرة

الشكل 10. الصفحة 14h نظرة عامة على الذاكرة

الأبعاد الميكانيكية

الشكل 8. المواصفات الميكانيكية
