مُضاعِف/مُفكِّك إشارة DWDM ثنائي الألياف 16 قناة C41-C56 ومنفذ EXP، LC/UPC، صندوق LGX
تم تصميم جهاز DWDM MUX DEMUX ذو 16 قناة بواسطة FIBERWDM، بطول موجي من C41 إلى C56 (1544.53 نانومتر ~ 1532.68 نانومتر)، (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C.
جهاز DWDM ذو 16 قناة هو جهاز DWDM سلبي تمامًا، ويدعم فقدًا منخفضًا للإدخال (منافذ الطول الموجي < 3.5 ديسيبل). وعند اقترانه بمضخمات DWDM وجهاز DCM، يمكن لنظام نقل DWDM ذو 16 قناة دعم الإرسال لمسافات طويلة.

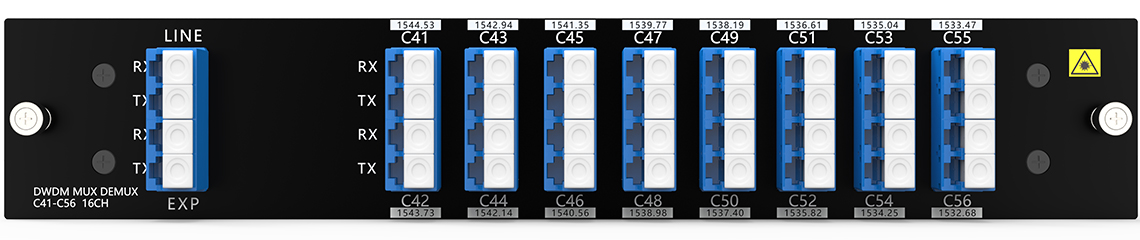

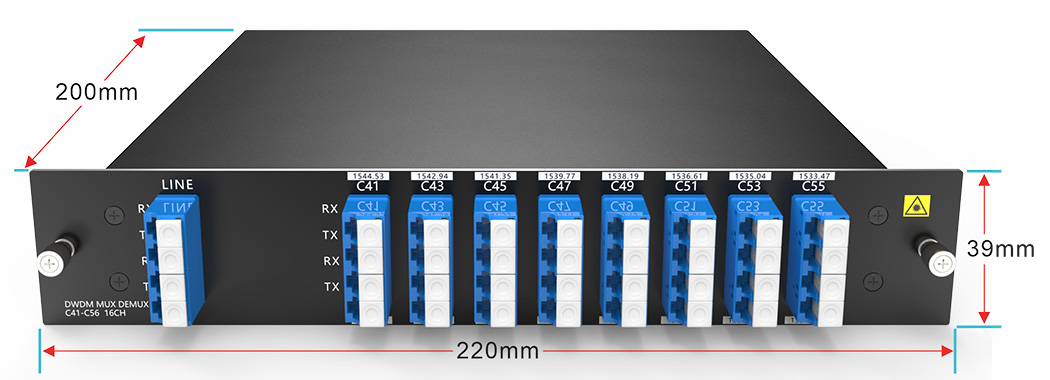

لوحة المنتج
|
|
مُضاعِف/مُزيل إرسال DWDM ذو 16 قناة، ألياف ضوئية مزدوجة
منفذ التوسعة لزيادة عرض النطاق الترددي في المستقبل، يجعل من الممكن زيادة سعة الشبكة عن طريق توصيلها بمنفذ الخط الخاص بجهاز DWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تركيب أو استئجار ألياف إضافية.
لاين لينك
|
|
إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM MUX/DEMUX ذات 16 قناة
يدعم جهاز DWDM MUX DEMUX ذو 16 قناة فرق 16 قناة في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
16 قناة C41-C56 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤3.5 ديسيبل |
فقدان الاتصال |
≤4.5 ديسيبل |
|
الطول الموجي المركزي دقة |
±0.05 نانومتر |
خسارة العودة |
≥ 45 ديسيبل |
|
التوجيه |
≥ 45 ديسيبل |
وضع الاستقطاب تشتت |
≤ 0.1ps |
|
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل |
|
عزل القناة |
غير متجاور ≥45 ديسيبل |
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 3.5 كجم |

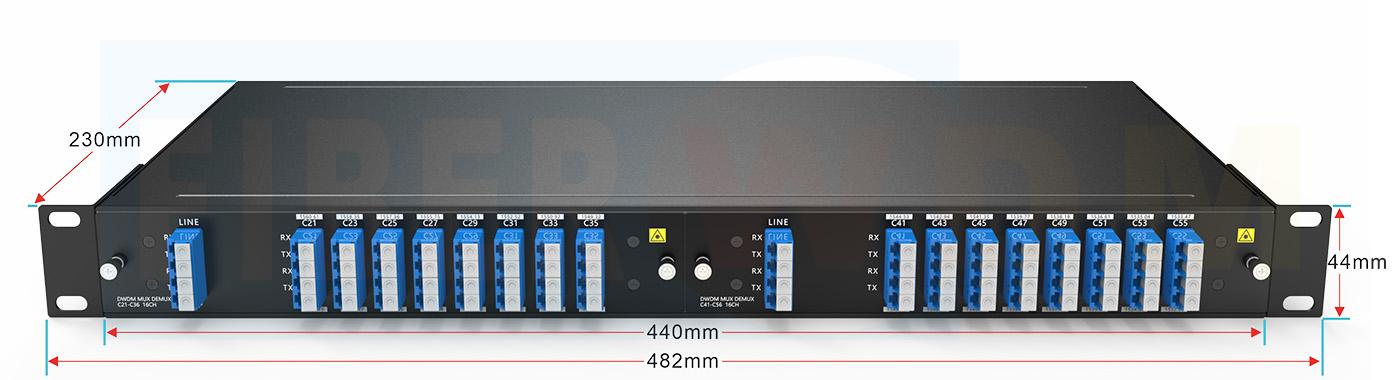

الأبعاد (الارتفاع × العرض × العمق) |
صندوق LGX: 220 × 200 × 39 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
|

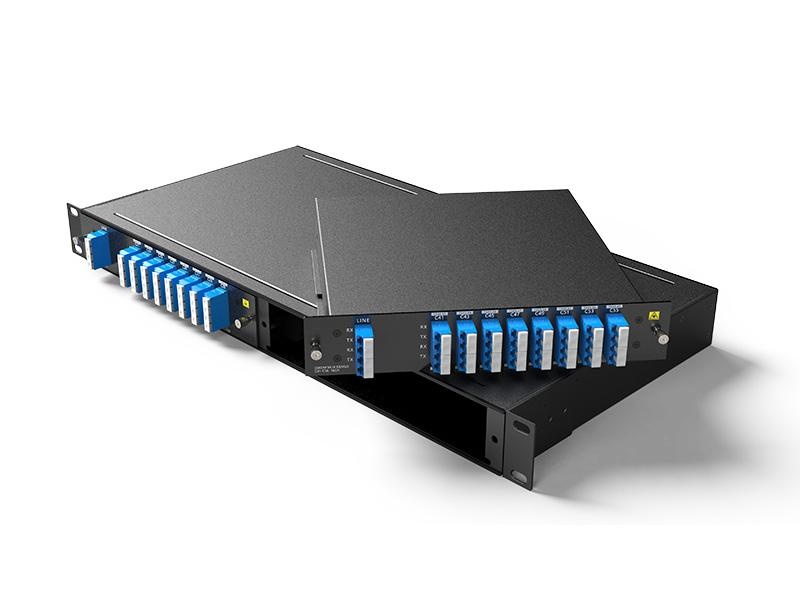

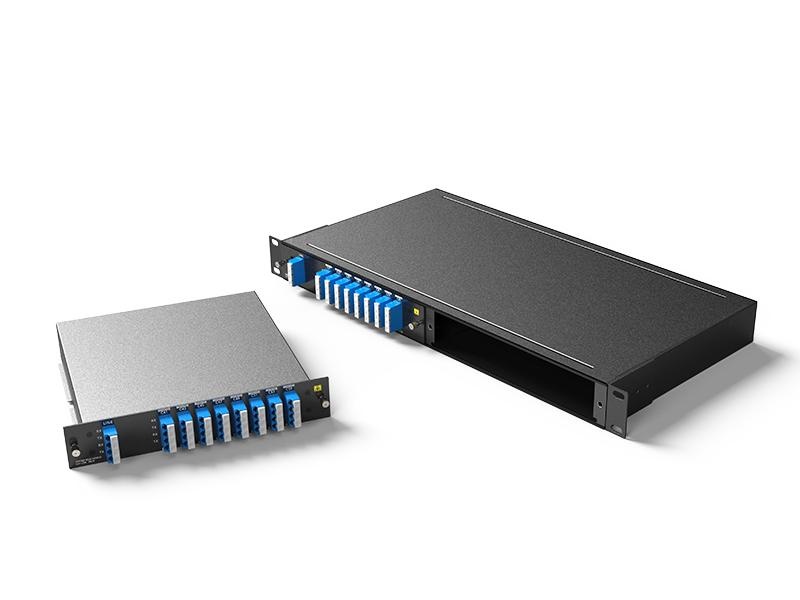

صندوق LGX قابل للتوصيل في رف 1U ذو فتحتين |

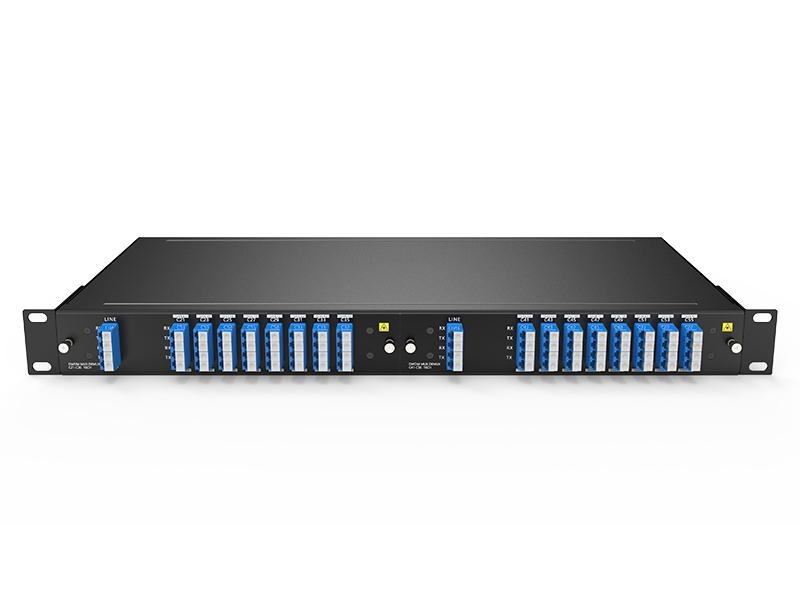

رف ذو فتحتين 1U لصندوق LGX |
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DMD16-LGX01-C4156 |
مُضاعِف/مُفكِّك إشارات DWDM ذو 16 قناة (C41-C56) مع مُستقبِل ألياف ضوئية مزدوج، وLC/UPC، وصندوق LGX |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني ( sales@fiberwdm.com )
