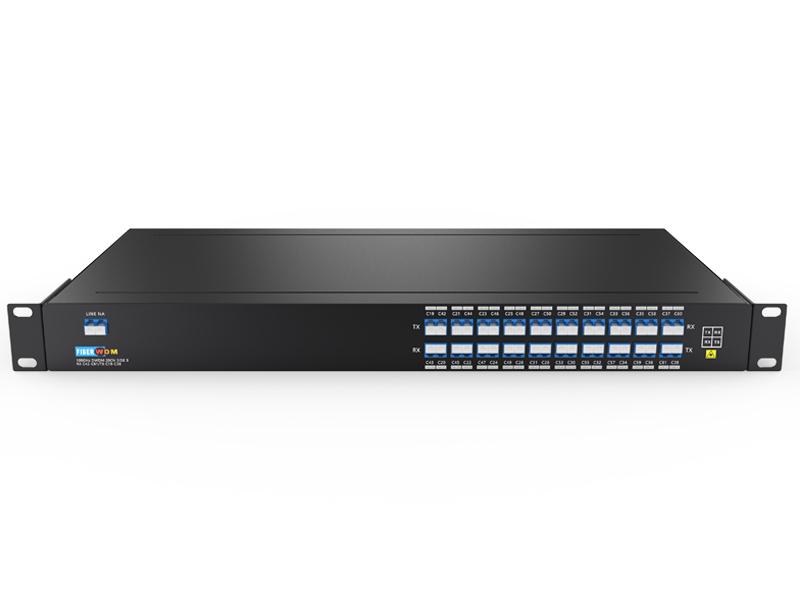

مُضاعِف/مُزيل إرسال DWDM أحادي الألياف 20 قناة (40 موجة)، LC/UPC، وحدة رف 1U
يتم استخدام جهاز DWDM MUX/DEMUX ذو 20 قناة (40 موجة) في أزواج، وهو مصمم بواسطة FIBERWDM، في الجانب A، الموجات هي: RX C19 إلى C38 (1562.23 نانومتر ~ 1546.92 نانومتر)، TX C42 إلى C61 (1543.73 نانومتر ~ 1528.77 نانومتر)؛ وفي الجانب B، الموجات هي: RXC42 إلى C61 (1543.73 نانومتر ~ 1528.77 نانومتر)، TX C19 إلى C38 (1562.23 نانومتر ~ 1546.92 نانومتر).
يبلغ فقد الإدخال في جهاز DWDM MUX/DEMUX ذي 20 قناة أقل من 3.5 ديسيبل (فقد الخط أقل من 7 ديسيبل)، وهو جهاز DWDM سلبي تمامًا، يدعم 20 قناة مختلفة في ليف بصري واحد للإرسال من نقطة إلى نقطة، لذلك فهو يستخدم على نطاق واسع في المجالات التي تفتقر إلى موارد الألياف البصرية، مثل البث التلفزيوني، ومراكز البيانات، والقطاع المالي، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.

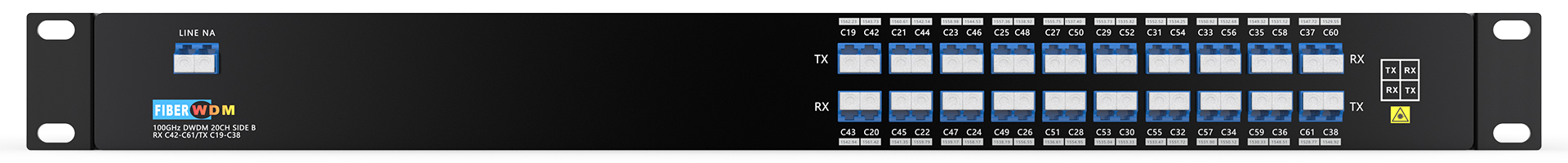

لوحة المنتج

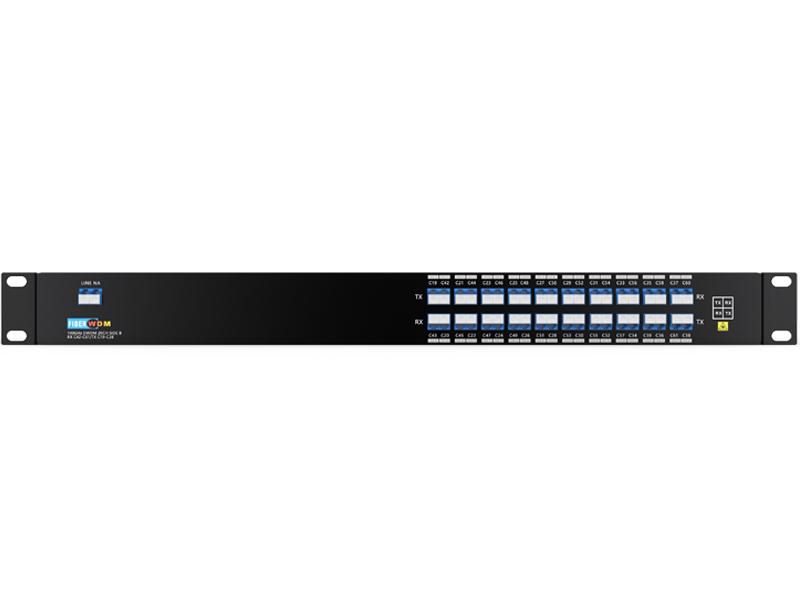

مُضاعِف/مُزيل مُضاعِف DWDM ذو 20 قناة، استقبال C42 إلى C61/ إرسال C19 إلى C38، الجانب B

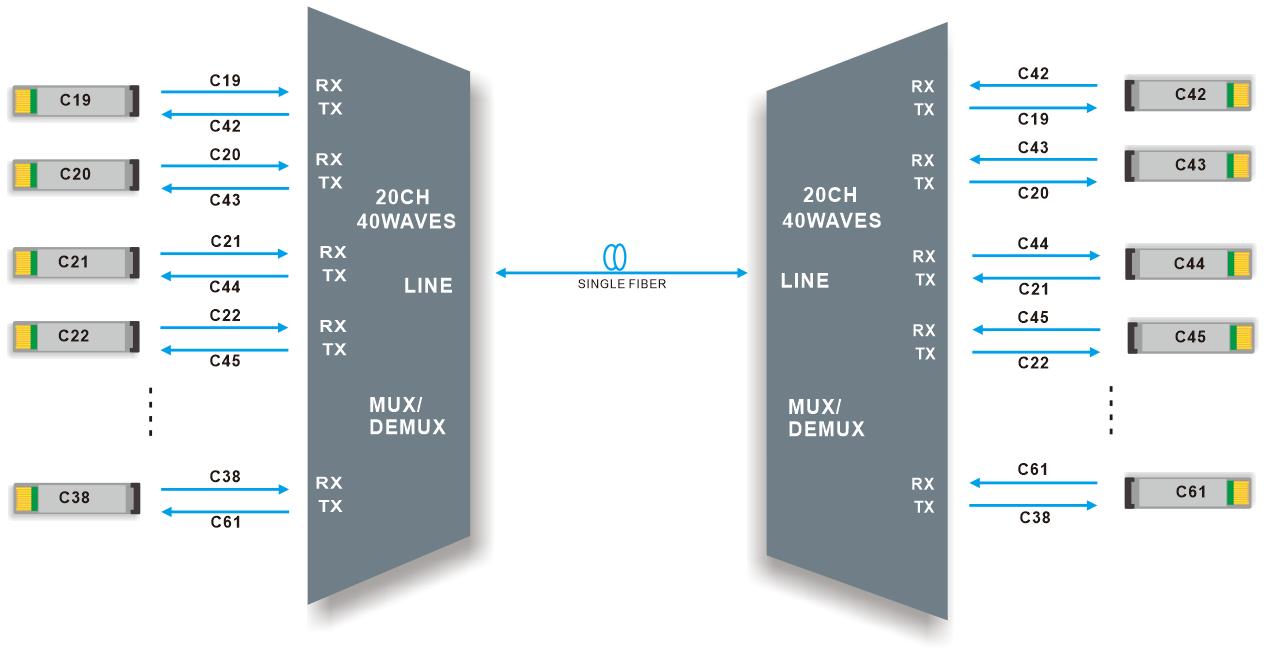

لاين لينك
إرسال ثنائي الاتجاه عبر الألياف الضوئية أحادية القناة بتقنية DWDM MUX/DEMUX ذات 20 قناة
جهاز DWDM MUX/DEMUX ذو 20 قناة، يدعم نقل البيانات عبر 20 قناة مختلفة في نقل ثنائي الاتجاه من نقطة إلى نقطة عبر ألياف بصرية واحدة.
يُستخدم بشكل كبير في المجالات التي تتطلب موارد ألياف بصرية نادرة، مثل البث التلفزيوني والإذاعي، ومراكز البيانات، والقطاع المالي، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
40 موجة C19-C38/C42-C61 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
AAWG (Gaussian) |
|
فقد الإدخال |
≤ 3.5 ديسيبل |
فقدان الاتصال |
≤7 ديسيبل |
|
تموج نطاق التمرير |
≤ 0.5 ديسيبل |
دقة الطول الموجي المركزي |
±0.05 نانومتر |
|
خسارة العودة |
≥ 40 ديسيبل |
التوجيه |
≥ 40 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥ 25 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -5 إلى 65 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
1.5 كجم |

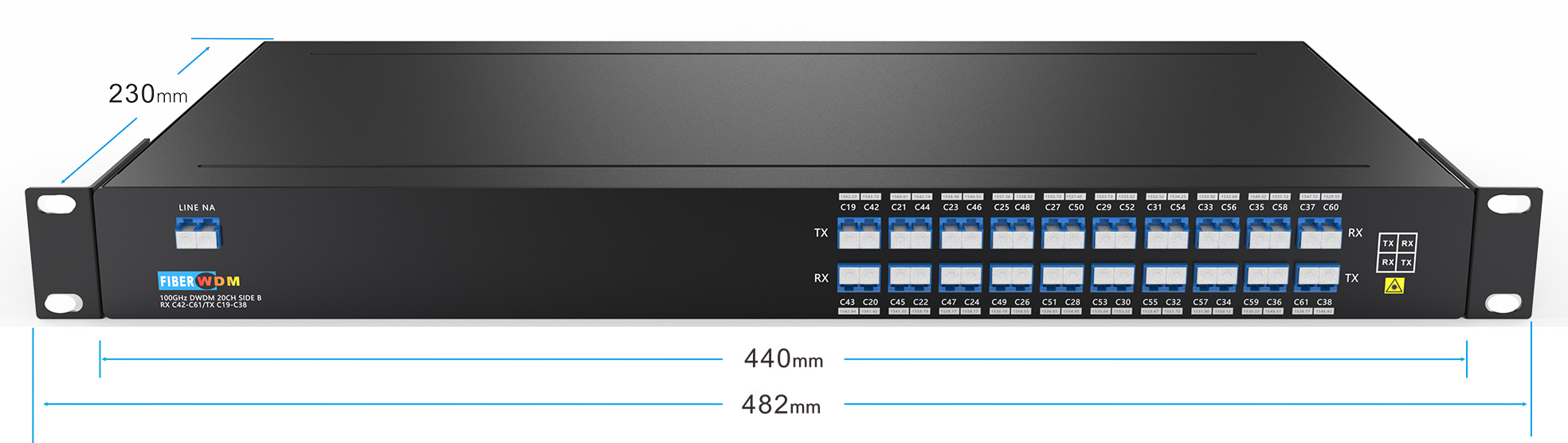

الأبعاد (الارتفاع × العرض × العمق) |
44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
وحدة إرسال/استقبال الألياف الضوئية أحادية الألياف بتقنية DWDM، مقاس 19 بوصة، وحدة رف 1U
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DM40-1U01-C1961 |
مُضاعِف/مُزيل إرسال DWDM، 20 قناة، 40 موجة (استقبال C19-C38/ إرسال C42-C61)، ألياف ضوئية مفردة، LC/UPC، وحدة رف 1U، الجانب أ |
|
DD40-1U01-C1961 |
مُضاعِف/مُزيل إرسال DWDM، 20 قناة، 40 موجة (استقبال C42-C61/ إرسال C19-C38)، ألياف ضوئية مفردة، LC/UPC، وحدة رف 1U، الجانب B |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
