FTTH FWDM TX 1540-1560 RX 1260-1500&1575-1650 FWDM Component

الطول الموجي

TX1550±10nm RX1260-1500&1575-1650nm

تكنولوجيا

مرشح الأغشية الرقيقة (TFF)

سوار

1540~1560 نانومتر

انعكاس

1260~1500&1575~1650

تموج نطاق التمرير

≤0.30 ديسيبل

IL @ Passband

≤0.60 ديسيبل

تموج نطاق الانعكاس

≤0.20 ديسيبل

IL @Reflection

≤0.40 ديسيبل

عزل الإرسال (القناة المجاورة)

≥30 ديسيبل

عزل الإرسال (قناة غير متجاورة)

≥50 ديسيبل

عزل الانعكاس

≥15 ديسيبل

الفقد المعتمد على الاستقطاب

≤0.1 ديسيبل

تشتت نمط الاستقطاب

≤0.2ps

الاستقرار الحراري

≤0.005 نيوتن

التوجيه

≥50 ديسيبل

خسارة العودة

≥45 ديسيبل

معالجة الطاقة الضوئية

≤500 ميلي واط

درجة حرارة

نطاق التشغيل من -40 إلى 85 درجة مئوية

التخزين: من -40 إلى 85 درجة مئوية

نوع الألياف

SMF-28e

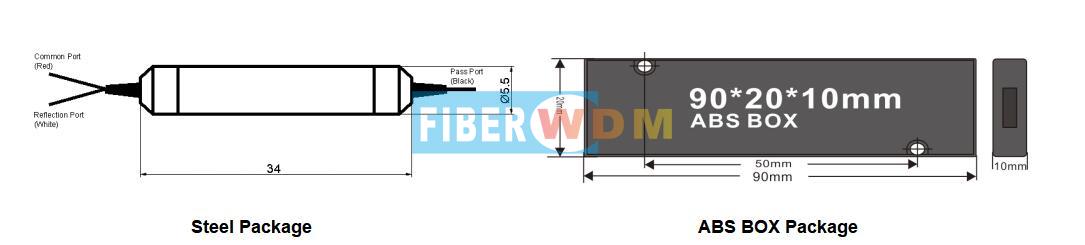

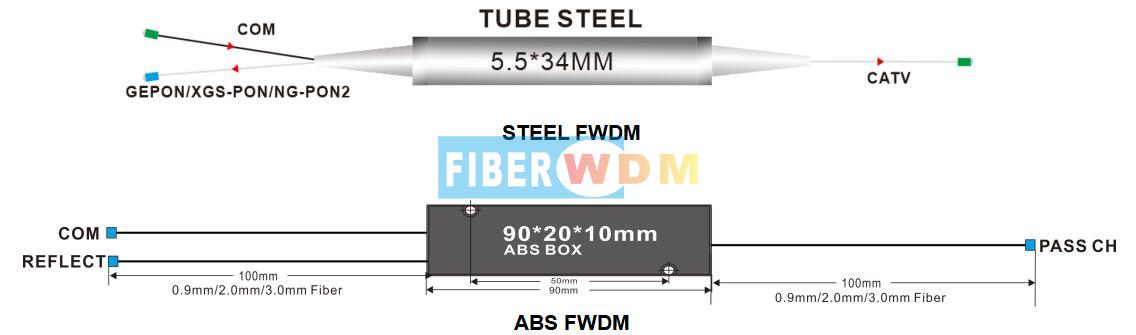

أبعاد العبوة

فولاذ ∮5.5 × L34 مم

مادة ABS 90*20*10 مم

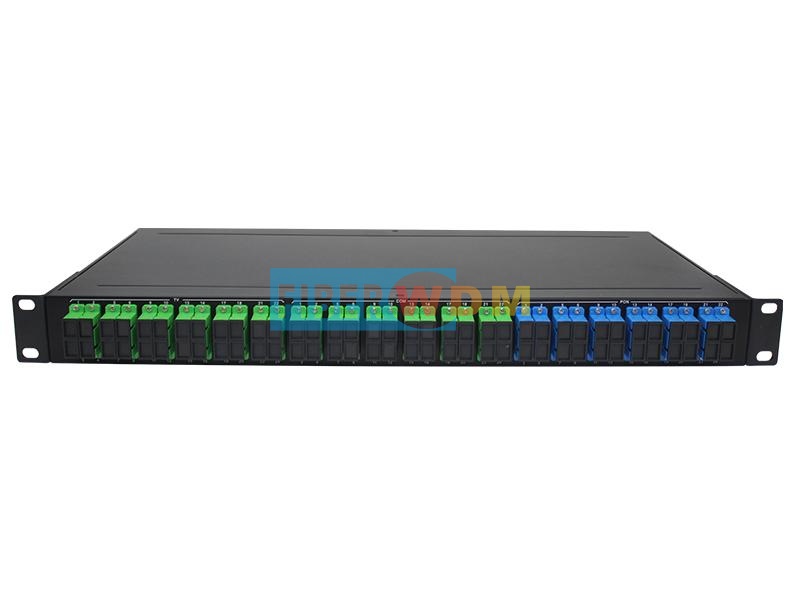

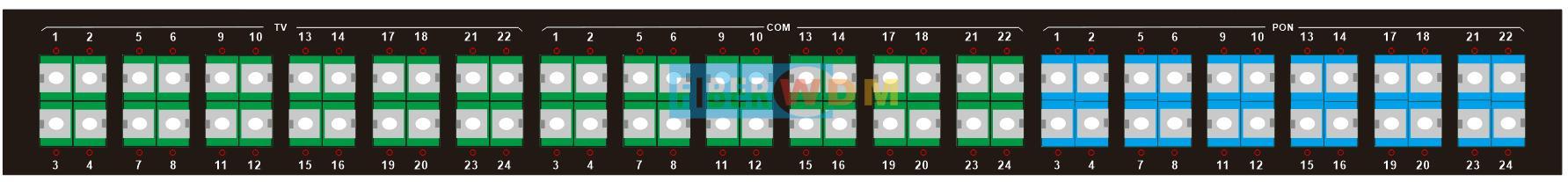

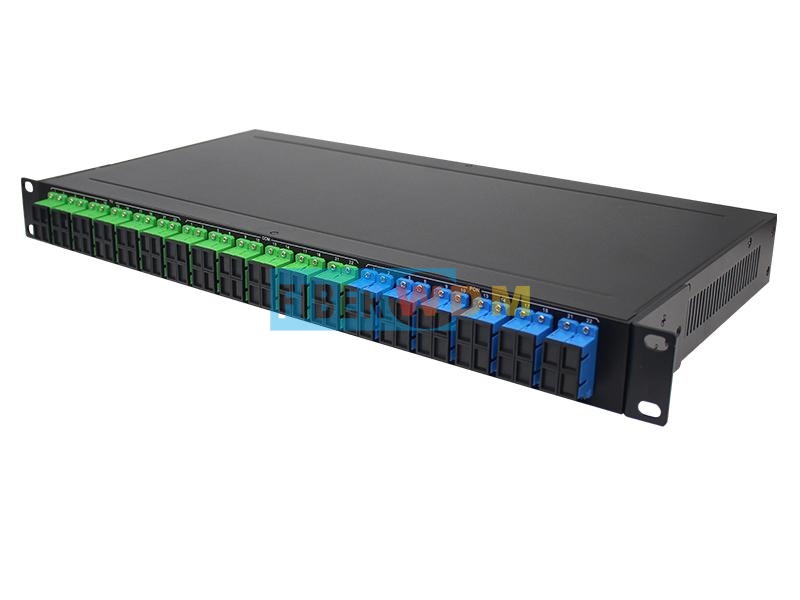

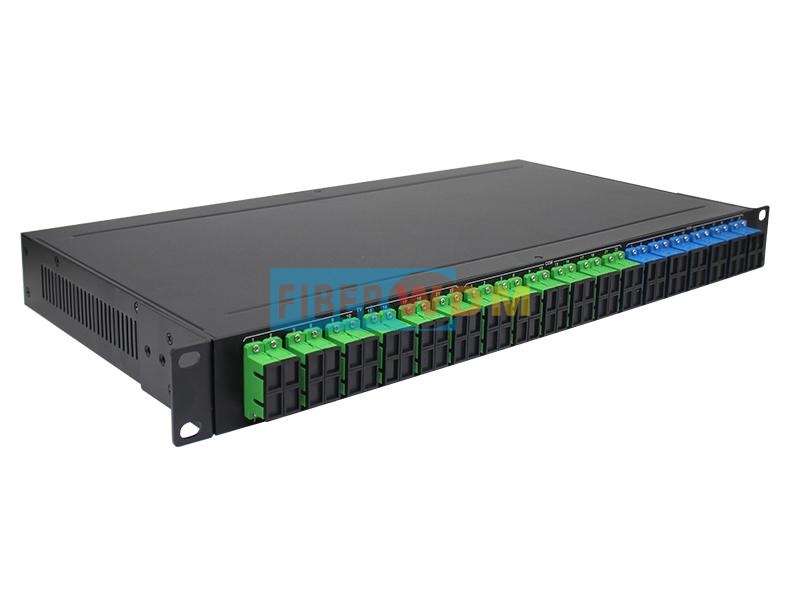

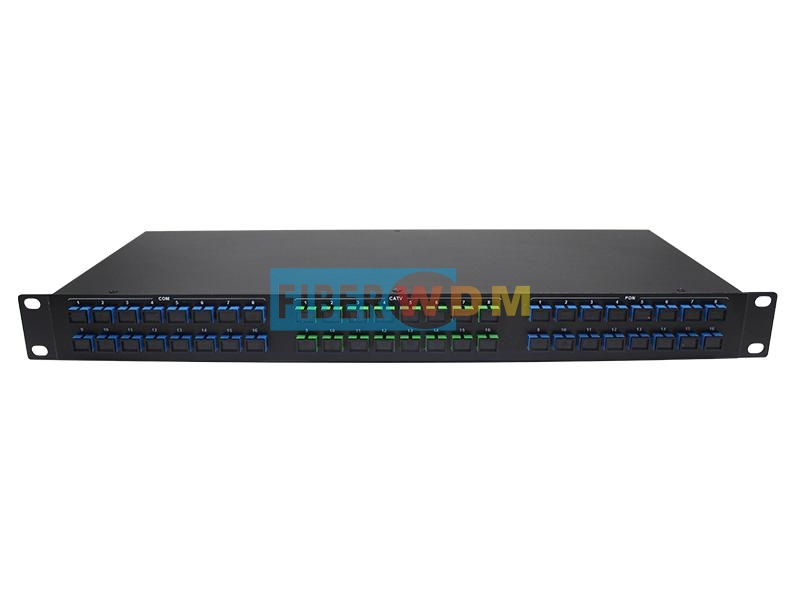

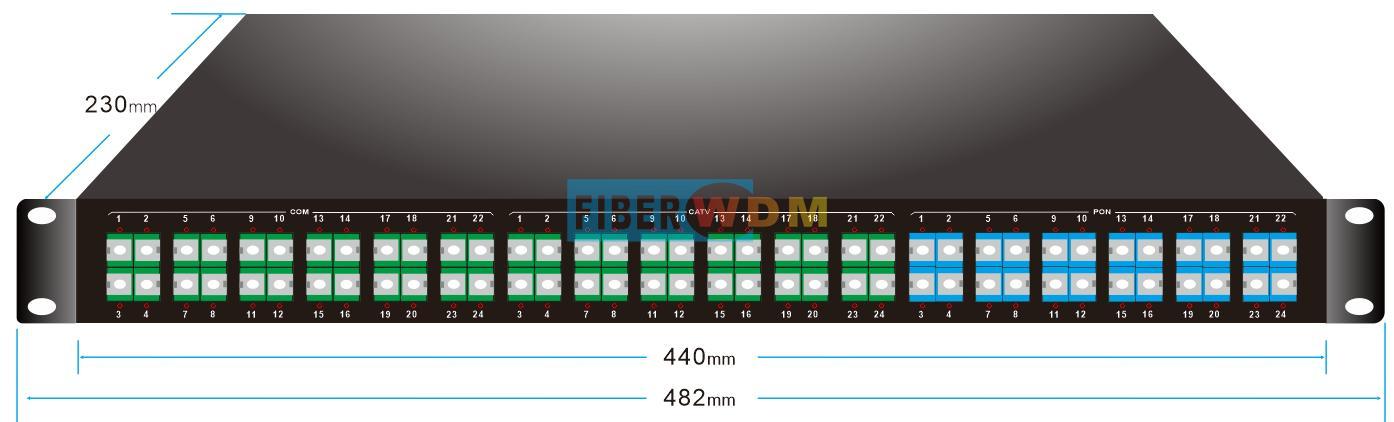

1U 440*230*44 مم

RD-FW

- طَرد

نوع الموصل

U/A

-5456

- نوع الألياف

-طول الألياف

S: فولاذ

0: لا يوجد موصل

U: UPC

نطاق الإرسال: 1540~1560 نانومتر

9: ألياف 0.9 مم

005: 0.5+/-0.1 متر

ب: صندوق ABS

1: LC

أ: APC

RX:1260~1500&1575~1650

20:2.0 مم

01: 1.0+/-0.1 متر

2: SC

30:2.0 مم

آحرون

3: FC

آحرون

4: آخرون

RD-FW

- xx

- طَرد

نوع الموصل

U/A

-5456

08: القناة الثامنة

1U: رف 1U

1: LC

U: UPC

الإرسال: 1540~1560 نانومتر / الاستقبال: 1260~1500 و1575~1650

16: 16 قناة

ب: صندوق ABS

2: SC

أ: APC

24: 24 قناة

3: FC

آحرون

4: آخرون

4: آخرون
