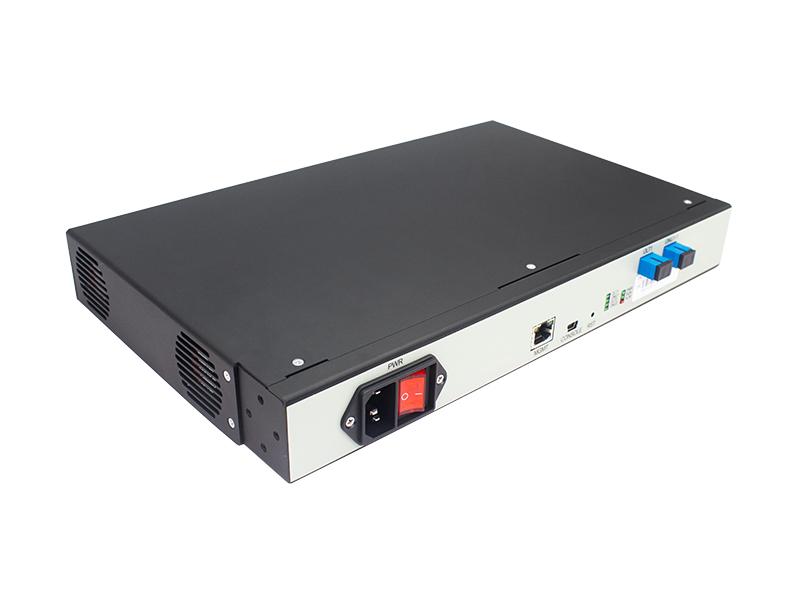

تدعم مضخمات سلسلة RD-XG3-POA تضخيم القدرة الضوئية لروابط GPON وXGPON وXGSPON، وهي متوافقة مع البروتوكولات الثلاثة. تقوم بتضخيم الإشارات الضوئية الصاعدة والهابطة مباشرة دون تحويل كهروضوئي، مما يؤدي إلى إطالة مسافة الإرسال بفعالية وزيادة عدد المشتركين القابلين للوصول في الشبكة.
يمكن نشر الجهاز على شكل صندوق مكتبي، وتتوافر حوامل اختيارية للتركيب على الرفوف مقاس 19 بوصة أو 21 بوصة.
مضخم بصري GPON/XGPON/XGSPON
RD-XG3-POA
تدعم مضخمات سلسلة RD-XG3-POA تضخيم القدرة البصرية لروابط GPON وXGPON وXGSPON، وهي متوافقة مع البروتوكولات الثلاثة. تقوم بتضخيم الإشارات البصرية الصاعدة والهابطة مباشرة دون تحويل كهروضوئي، مما يوسّع مسافة النقل بشكل فعّال ويزيد عدد المشتركين القابلين للوصول في الشبكة.
يمكن نشر الجهاز على شكل صندوق مكتبي، كما تتوفر حوامل اختيارية للتركيب على رفوف مقاس 19 بوصة أو 21 بوصة.
| أداء النقل | |
| البروتوكولات المدعومة |
GPON (ITU-T G.984) XGPON (ITU-T G.987) XGSPON (ITU-T G.9807) |
| معدل الرفع / نوع الإشارة / الطول الموجي |
GPON: 1.25G وضع دفعي، الطول الموجي المركزي 1310 نانومتر XGPON: 2.5G وضع دفعي، الطول الموجي المركزي 1270 نانومتر XGSPON: 10G وضع دفعي، الطول الموجي المركزي 1270 نانومتر |
| معدل التنزيل / نوع الإشارة / الطول الموجي |
GPON: 2.5G وضع مستمر، الطول الموجي المركزي 1490 نانومتر XGPON: 10G وضع مستمر، الطول الموجي المركزي 1577 نانومتر XGSPON: 10G وضع مستمر، الطول الموجي المركزي 1577 نانومتر |
| طوبولوجيا الشبكة |
يدعم تضخيماً مستقلاً أو توسيع الرابط لكل قناة صاعدة وهابطة. يتيح تضخيم الترحيل في أي موضع داخل الشبكة. يدعم توصيل عدة أجهزة على التوالي. يسهّل توسيع سعة الشبكة. |
| التوافق |
متوافق مع أجهزة OLT وONU من مختلف الشركات المصنعة نقل شفاف لجميع الخدمات |
| حماية تجاوز عند انقطاع الطاقة (اختياري) | يحافظ على الرابط البصري الفيزيائي الأصلي عند انقطاع الطاقة |
| معلمات الواجهة البصرية | |
| قدرة الإدخال البصري للتنزيل |
GPON: -24 dBm؛ (الطول الموجي المركزي 1490 نانومتر) XGPON: -24 dBm؛ (الطول الموجي المركزي 1577 نانومتر) XGSPON: -24 dBm؛ (الطول الموجي المركزي 1577 نانومتر) |
| قدرة الإدخال البصري للرفع |
GPON: -24 dBm؛ (الطول الموجي المركزي 1310 نانومتر) XGPON: -24 dBm؛ (الطول الموجي المركزي 1270 نانومتر) XGSPON: -24 dBm؛ (الطول الموجي المركزي 1270nm) |
| بيئة التشغيل | |
| مصدر الطاقة | تيار متردد 220V/110V/230V أو تيار مستمر 48V |
| استهلاك الطاقة | |
| الأبعاد | 330mm*204mm*43.6mm |
| الوزن | |
| درجة حرارة التشغيل | -20℃~+70℃ |
| درجة حرارة التخزين | -40℃~+85℃ |
تصميم 1 دخل و1 خرج لتضخيم القدرة البصرية المباشر؛ حماية تجاوز عند انقطاع الطاقة اختيارية.

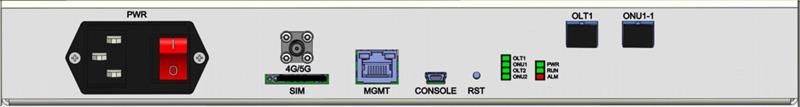

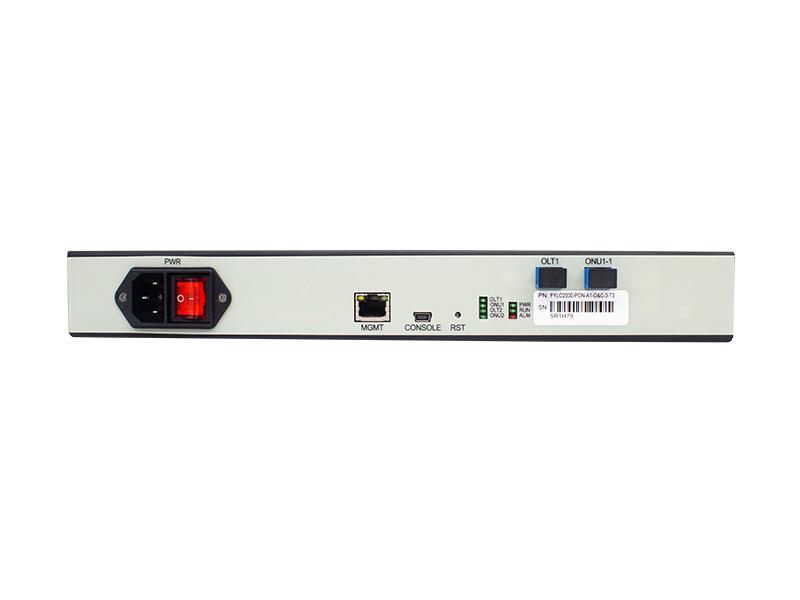

الشكل 3 مخطط اللوحة لقناة واحدة

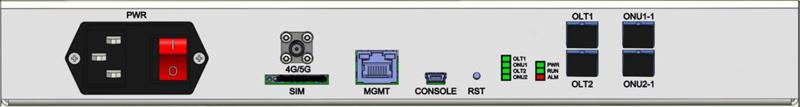

الشكل 4 مخطط اللوحة ثنائي القناة
تصميم 1 دخل و2 خرج لتوسيع الرابط البصري الأصلي.

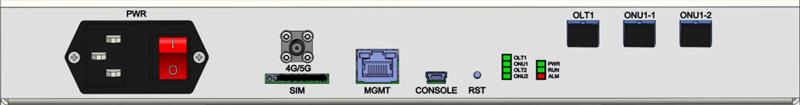

الشكل 5 مخطط اللوحة لقناة واحدة

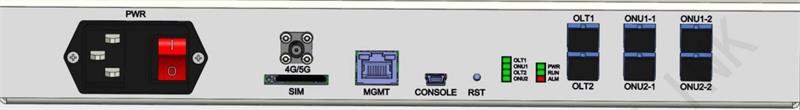

الشكل 6 مخطط اللوحة ثنائي القناة
| الطراز | الوصف |
| التكوين 1: قناة واحدة | مضخم PON أحادي القناة، وظيفة حماية تجاوز عند انقطاع الطاقة اختيارية |
| ثنائي القناة | مضخم PON ثنائي القناة، وظيفة حماية تجاوز عند انقطاع الطاقة اختيارية |
| التكوين 2: قناة واحدة التكوين 2: قناة واحدة | مضخم PON أحادي القناة مع قدرة توسيع رابط 1 دخل و2 خرج |
| ثنائي القناة | مضخم PON ثنائي القناة، كل قناة تدعم توسيع رابط 1 دخل و2 خرج |
| الطراز | الوصف |
| RD-XG3-POA-SA | مضخم PON أحادي القناة، تضخيم قدرة بصرية 1 دخل و1 خرج، الطول الموجي 1270nm/1577nm، مصدر طاقة AC/DC، استهلاك طاقة |
| RD-XG3-POA-DA | مضخم PON ثنائي القناة، كل قناة تدعم تضخيم قدرة بصرية 1 دخل و1 خرج، الطول الموجي 1270nm/1577nm، مصدر طاقة AC/DC، استهلاك طاقة |
| RD-XG3-POA-SA-B | مضخم PON أحادي القناة، تضخيم قدرة بصرية 1 دخل و1 خرج، الطول الموجي 1270nm/1577nm، مصدر طاقة AC/DC، استهلاك طاقة |
| RD-XG3-POA-DA-B | مضخم PON ثنائي القناة، كل قناة تدعم تضخيم قدرة بصرية 1 دخل و1 خرج، الطول الموجي 1270nm/1577nm، مصدر طاقة AC/DC، استهلاك طاقة |
| RD-XG3-POA-SE | مضخم PON أحادي القناة مع قدرة توسيع رابط 1 دخل و2 خرج، الطول الموجي 1270nm/1577nm، مصدر طاقة AC/DC، استهلاك طاقة |
| RD-XG3-POA-DE | مضخم PON ثنائي القناة، كل قناة تدعم توسيع رابط 1 دخل و2 خرج، الطول الموجي 1270nm/1577nm، مصدر طاقة AC/DC، استهلاك طاقة |
