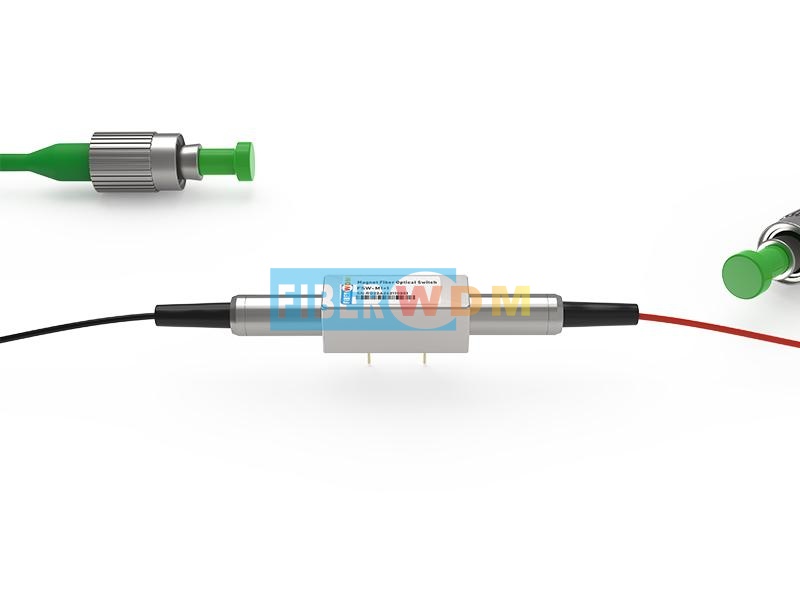

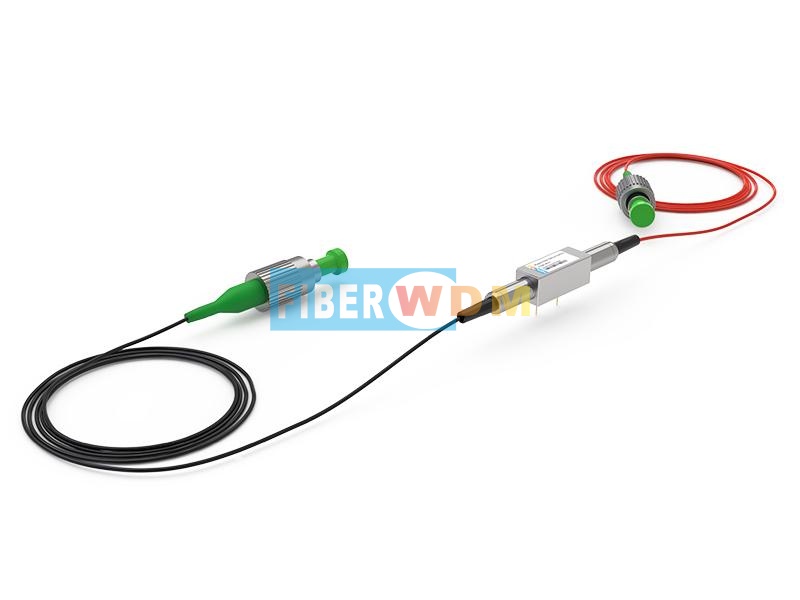

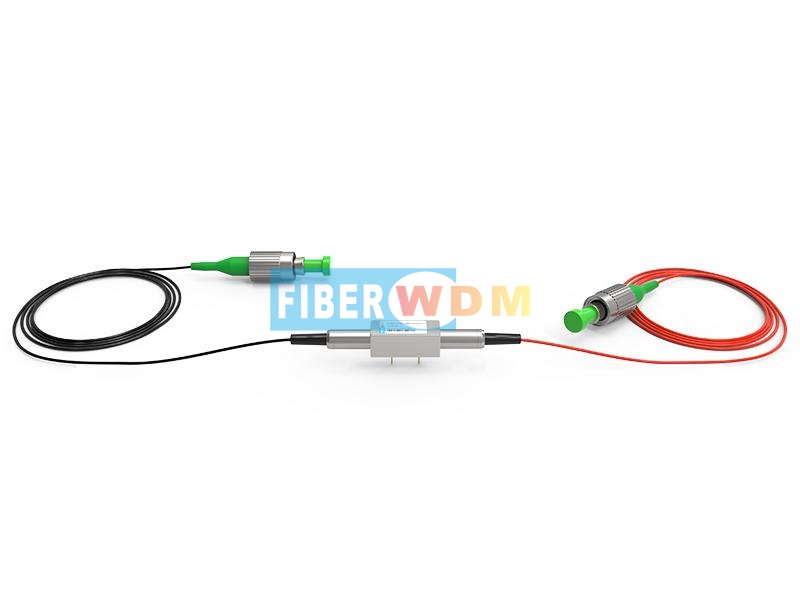

مفتاح مغناطيسي للألياف الضوئية M1x1

حدود

وحدة

تحديد

نطاق الطول الموجي

نانومتر

1520 ~ 1580

طول الموجة الاختبارية

نانومتر

1550

فقدان الإدخال 1، 2

ديسيبل

≤ 0.8

TDL

ديسيبل

≤ 0.30

RDL

ديسيبل

≤ 0.20

خسارة العودة

ديسيبل

≥ 50

التداخل

ديسيبل

≥ 20

قابلية التكرار

ديسيبل

≤ ±0.01

وقت التبديل

نحن

≤ 100

مدة النبضة

نحن

≥ 200

متانة

دورات

≥10 مليارات

نوع المفتاح

غير متوفر

مزلاج

التيار التشغيلي

مللي أمبير

≤ 200

أقصى قدرة بصرية

ميلي واط

≤ 500

درجة حرارة التشغيل

درجة مئوية

-5 ~ +70

درجة حرارة التخزين

درجة مئوية

-40 ~ +85

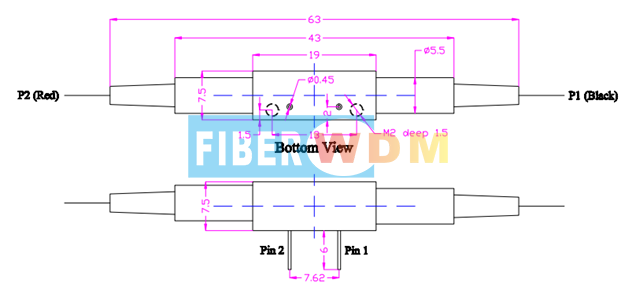

الأبعاد

مم

(الطول) 19.0 × (العرض) 7.5 × (الارتفاع) 7.5 ± 0.2

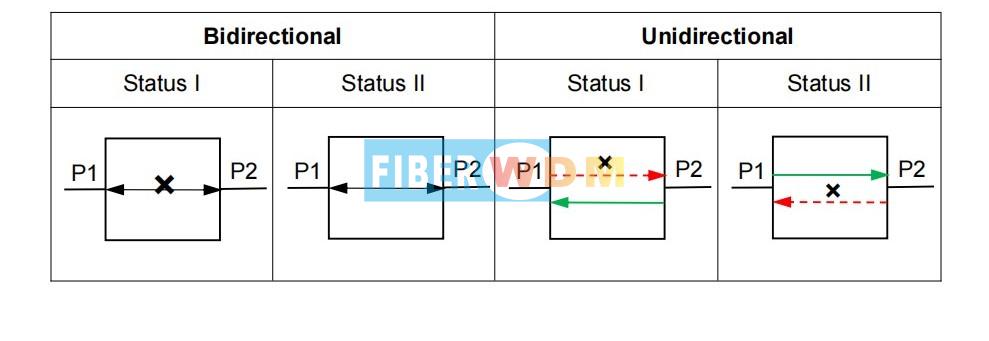

يكتب

حالة

المسار البصري

محرك كهربائي

M1x1

الدبوس 1

الدبوس 2

ثنائي الاتجاه

Ⅰ

إغلاق خفيف

أرضي

V+

Ⅱ

P1—— P2

V+

أرضي

أحادي الاتجاه

Ⅰ

X

P1 → P2

P1 ← P2

أرضي

V+

Ⅱ

P1 → P2

X

P1 ← P2

V+

أرضي

—□

—□

—□

—□

—□

—□

—□

نوع المفتاح

نوع الألياف

الجهد االكهربى

الطول الموجي

نوع الأنبوب

طول الألياف

موصل

ب:

ثنائي الاتجاه

U:

أحادي الاتجاه

SM:

SM، 9/125

X:

آحرون

2.5:

2.5 فولت

X:

آحرون

1550:

1550 نانومتر

X:

آحرون

250:

250 ميكرومتر

900:

900 ميكرومتر

X:

آحرون

05:

0.5 متر ± 5 سم

10:

1.0 متر ± 5 سم

X:

آحرون

OO: لا شيء

FC: FC/PC

الاتحاد الإنجليزي لكرة القدم: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: آخرون
