يتم توصيل مفتاح M1x16 البصري بالمسار البصري عن طريق توصيل الإشارة الضوئية أو حجبها. يتميز هذا المفتاح بتصميم غير ميكانيكي، ويتم تفعيله عبر إشارة تحكم كهربائية. كما يحتوي على وظائف تدوير وعزل مدمجة. تُستخدم هذه المنتجات على نطاق واسع في معدات الفضاء والطيران والمعدات العسكرية.

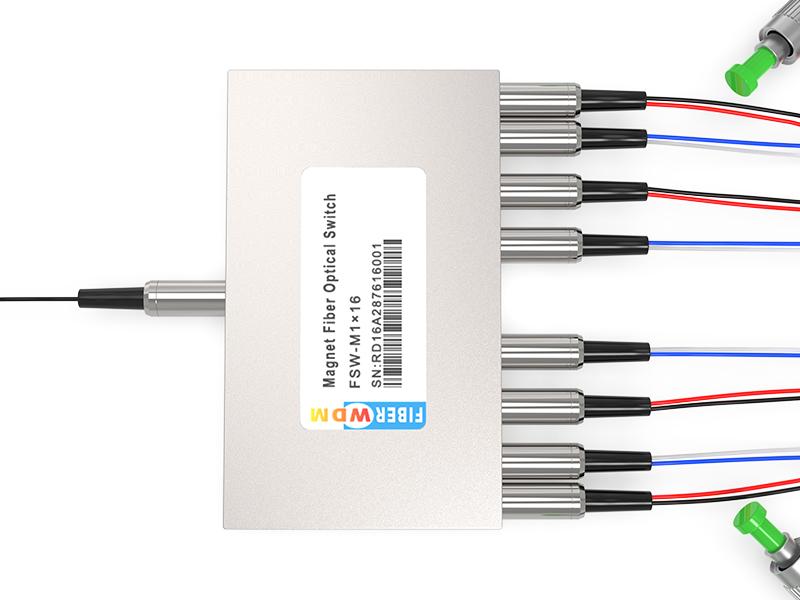

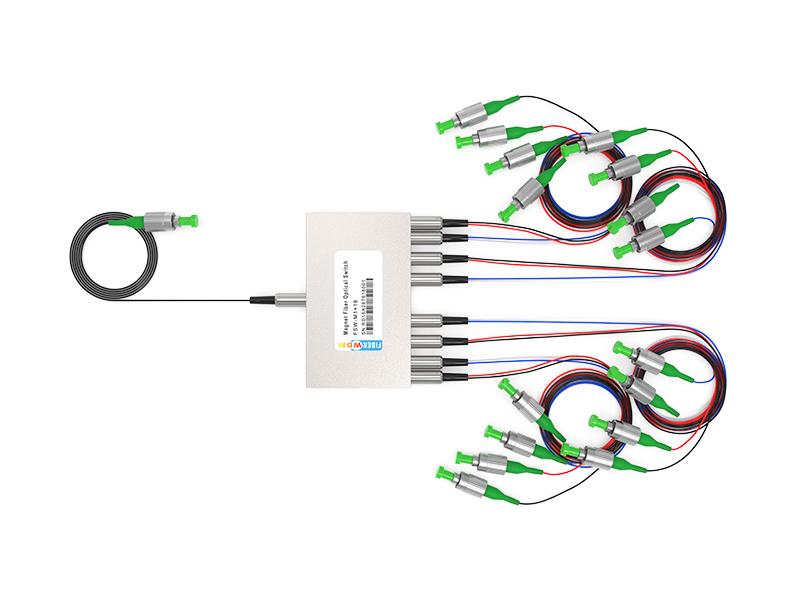

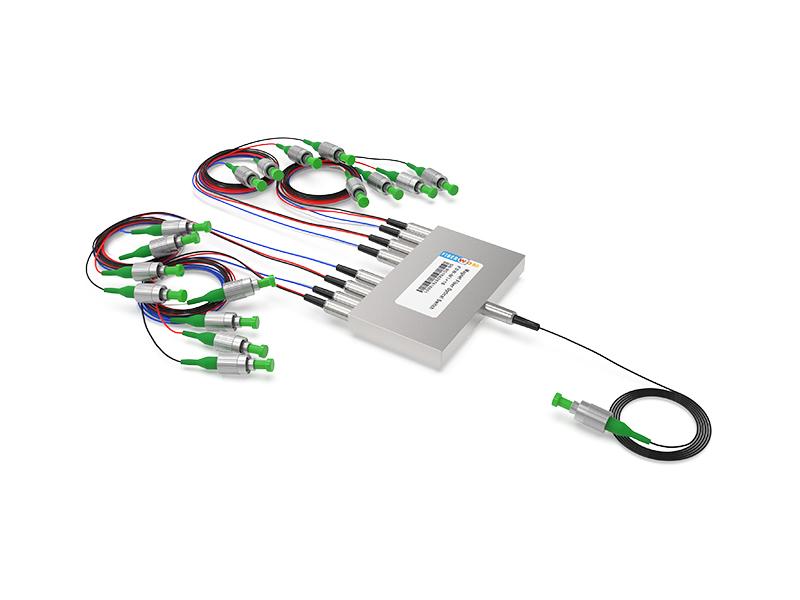

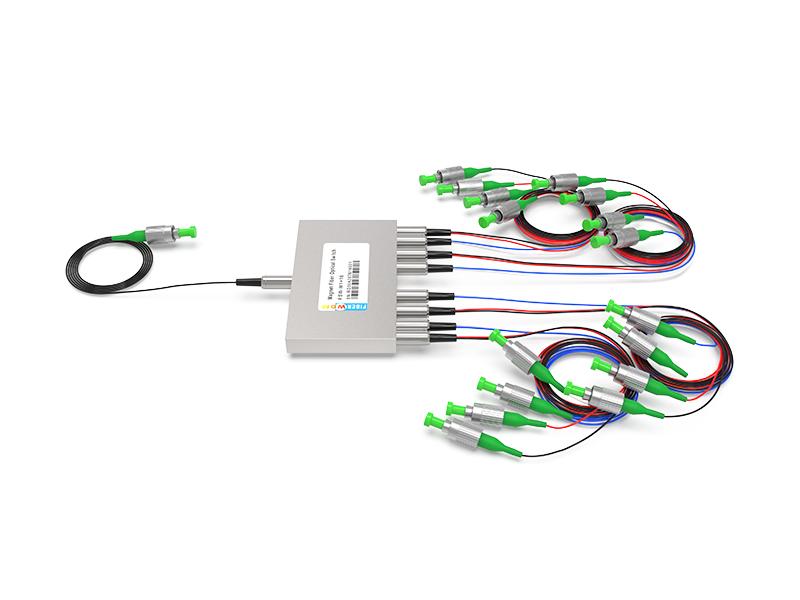

مفتاح ألياف ضوئية مغناطيسي M1x16
|
سمات
|
التطبيقات
|
مواصفات الأداء
|
حدود |
وحدة |
تحديد |
|
نطاق الطول الموجي |
نانومتر |
1520 ~ 1580 |
|
طول الموجة الاختبارية |
نانومتر | 1550 |
|
فقدان الإدخال 1، 2 |
ديسيبل |
≤ 2.0 |
|
TDL |
ديسيبل |
≤0.30 |
|
PDL |
ديسيبل |
≤0.20 |
|
خسارة العودة |
ديسيبل |
≥ 50 |
|
التداخل |
ديسيبل |
ثنائي الاتجاه ≥ 20 أحادي الاتجاه ≥ 40 |
|
قابلية التكرار |
ديسيبل |
≤±0.01 |
|
وقت التبديل |
نحن |
≤100 |
|
مدة النبضة |
نحن |
≥200 |
|
متانة |
دورات |
١٠ مليارات أو أكثر |
|
نوع المفتاح |
غير متوفر |
مزلاج |
|
التيار التشغيلي |
مللي أمبير |
≤200 |
|
أقصى قدرة بصرية |
ميلي واط |
≤500 |
|
درجة حرارة التشغيل |
درجة مئوية |
-5 ~ +70 |
|
درجة حرارة التخزين |
درجة مئوية |
-40 ~ +85 |
|
الأبعاد |
مم |
(الطول) 40.0 × (العرض) 67 × (الارتفاع) 7.5 ± 0.2 |
|
ملاحظة: 1. الاختبار في درجة حرارة الغرفة ووفقًا لإجراءات التشغيل القياسية. 2 باستثناء الموصلات، 0.2 ديسيبل لموصلات زوج واحد. |
||

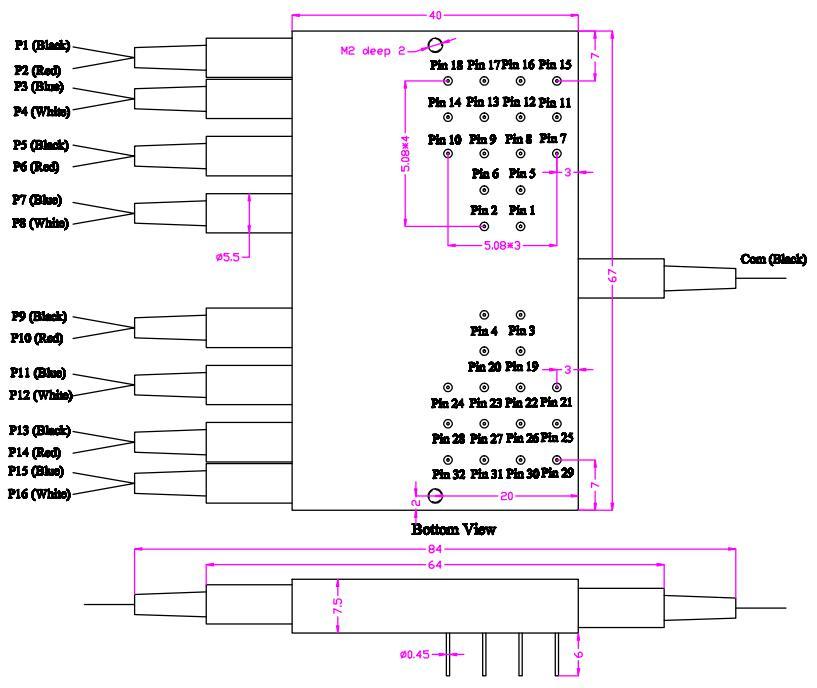

الأبعاد الميكانيكية (الوحدة: مم)

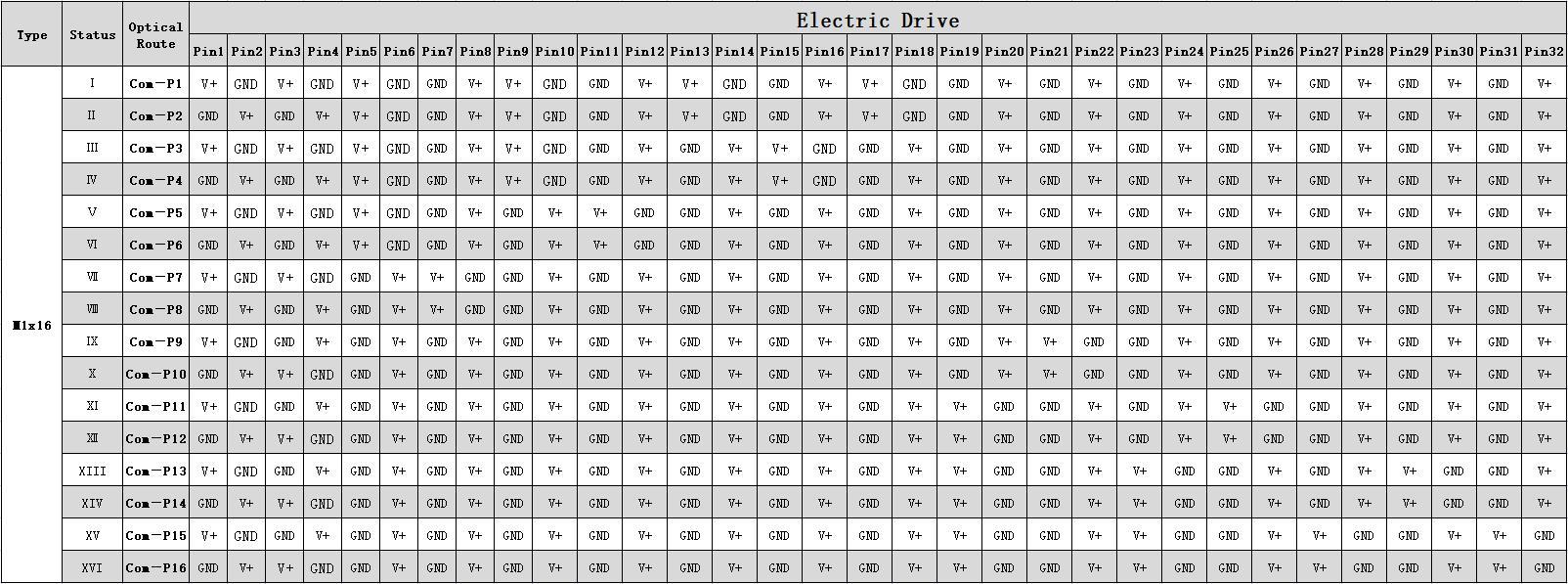

محرك كهربائي

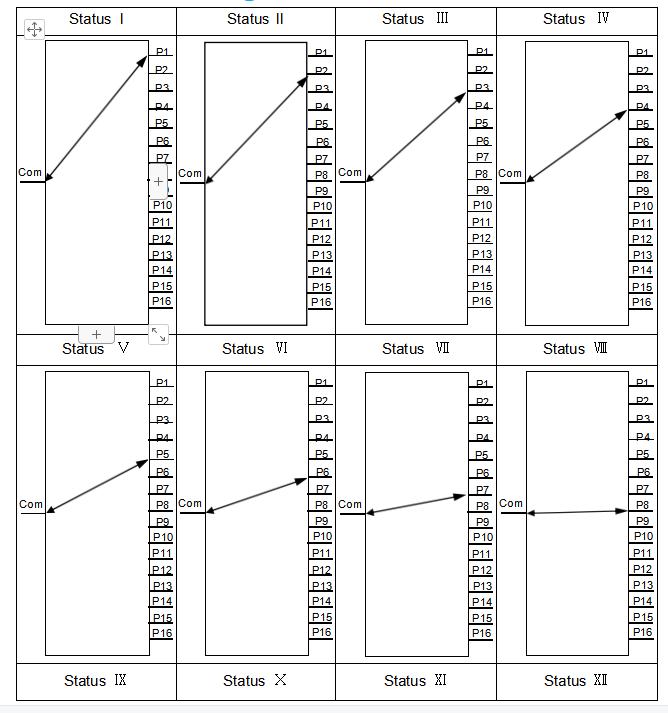

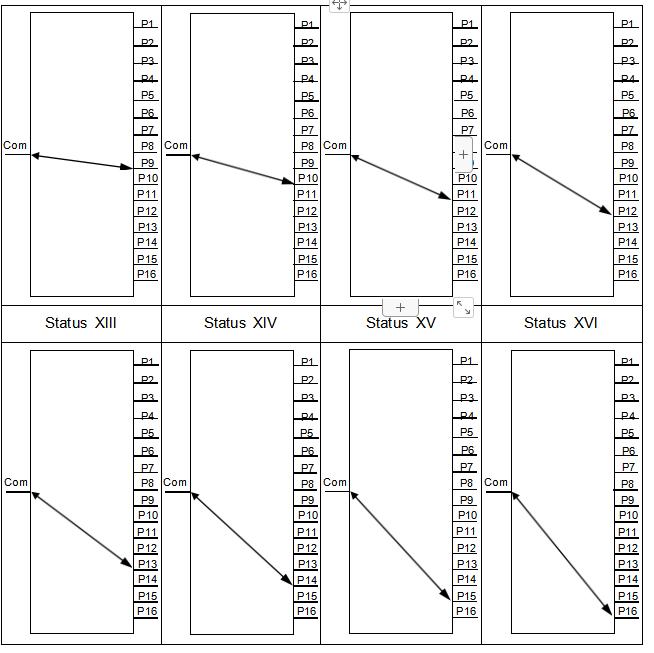

مخطط وظيفي
معلومات الطلب
FSW-M1x16-□-□-□-□-□-□-□
هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.
مفتاح مغناطيسي للألياف الضوئية M1x1
مفتاح ألياف ضوئية مغناطيسي M1x2
مفتاح مغناطيسي للألياف الضوئية M2x2
مفتاح مغناطيسي للألياف الضوئية M2x2B
مفتاح ألياف ضوئية مغناطيسي M1x8
مفتاح ألياف ضوئية مغناطيسي M1x4
قناة واحدة، موجتان، DWDM، OADM، غرب وشرق، ألياف ضوئية مفردة، صندوق ABS، 100 × 80 × 10 مم

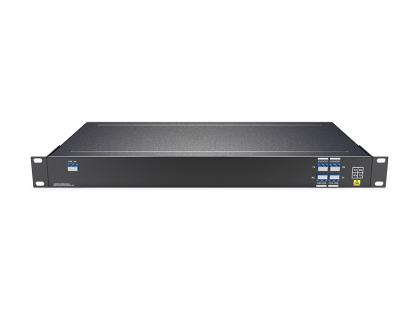

Single Fiber 4CH (8Waves) O-BAND DWDM MUX DEMUX, LC/UPC, 1U Rack
