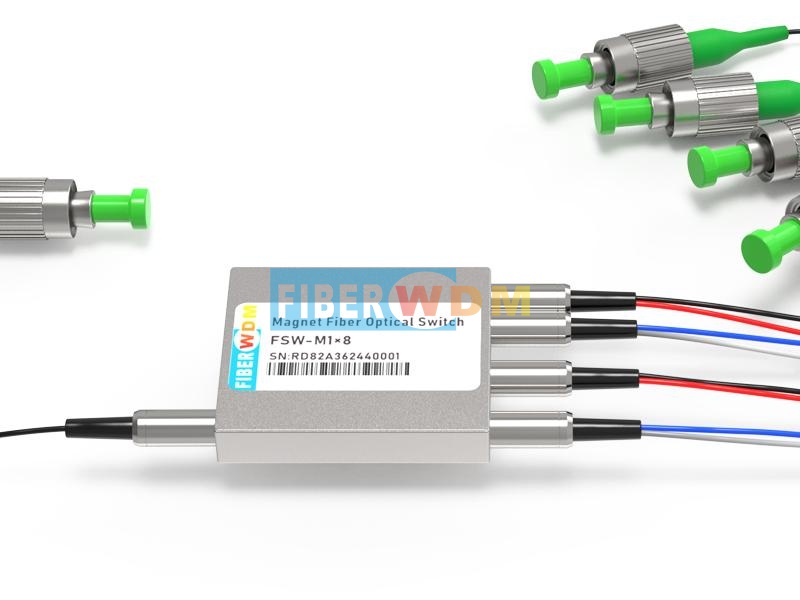

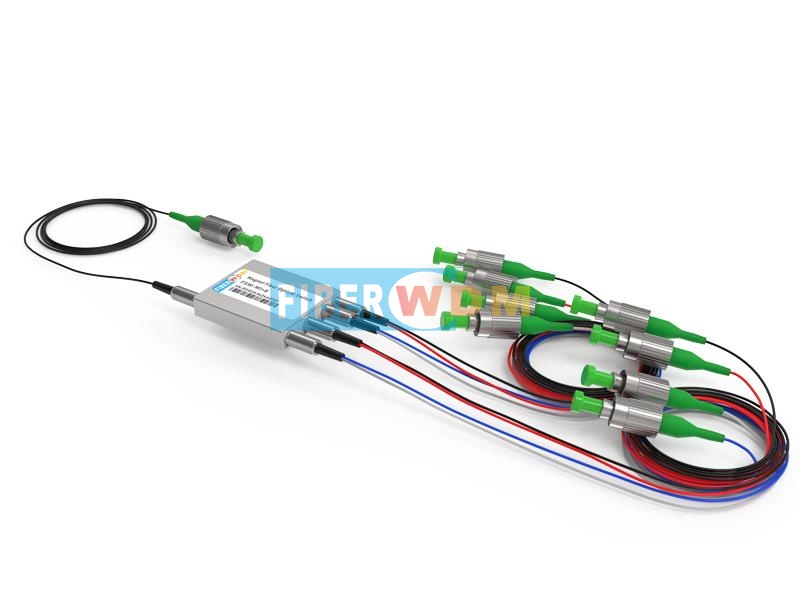

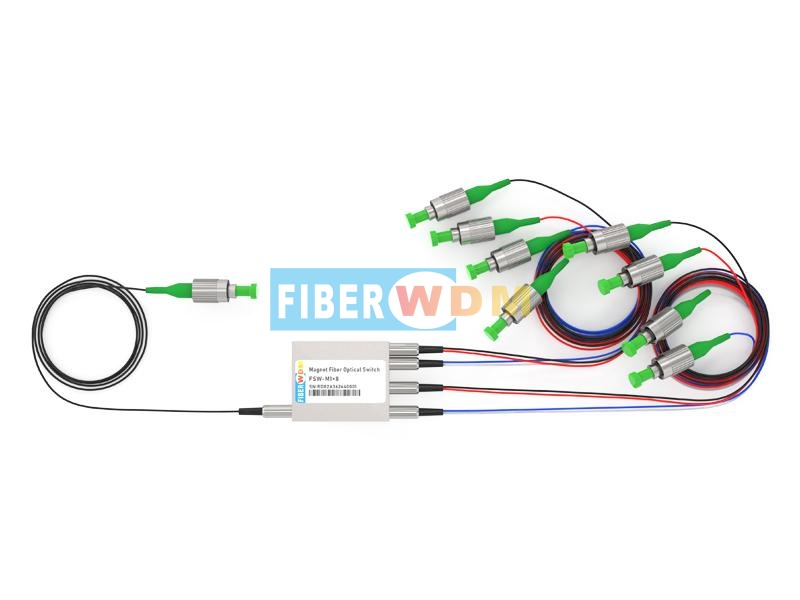

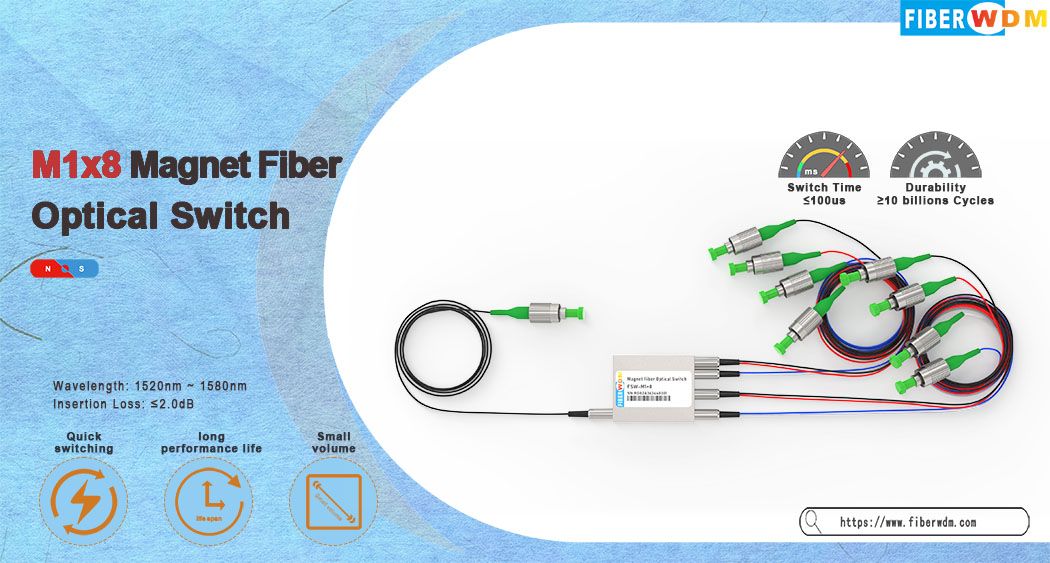

مفتاح ألياف ضوئية مغناطيسي M1x8
ال مفتاح بصري M1x8 يتم توصيله بالمسار البصري عن طريق توصيل الإشارة الضوئية أو حجبها. يتميز المفتاح بتصميم غير ميكانيكي ويتم تفعيله عبر إشارة تحكم كهربائية. كما يحتوي المفتاح على وظائف تدوير وعزل مدمجة. تُستخدم هذه المنتجات على نطاق واسع في معدات الفضاء والطيران والمعدات العسكرية.
مواصفات الأداء
|
حدود |
وحدة |
تحديد |
|
نطاق الطول الموجي |
نانومتر |
1520 ~ 1580 |
|
طول الموجة الاختبارية |
نانومتر |
1550 |
|
فقدان الإدخال 1، 2 |
ديسيبل |
≤ 2.0 |
|
TDL |
ديسيبل |
≤ 0.30 |
|
PDL |
ديسيبل |
≤ 0.20 |
|
خسارة العودة |
ديسيبل |
≥ 50 |
|
التداخل |
ديسيبل |
≥ 40 |
|
قابلية التكرار |
ديسيبل |
≤ ±0.01 |
|
وقت التبديل |
نحن |
≤ 100 |
|
مدة النبضة |
نحن |
≥ 200 |
|
متانة |
دورات |
١٠ مليارات أو أكثر |
|
نوع المفتاح |
غير متوفر |
مزلاج |
|
التيار التشغيلي |
مللي أمبير |
≤ 200 |
|
أقصى قدرة بصرية |
ميلي واط |
≤ 500 |
|
درجة حرارة التشغيل |
درجة مئوية |
-5 ~ +70 |
|
درجة حرارة التخزين |
درجة مئوية |
-40 ~ +85 |
|
الأبعاد |
مم |
(الطول) 40.0 × (العرض) 33.0 × (الارتفاع) 7.5 ± 0.2 |
2 باستثناء الموصلات، 0.2 ديسيبل لموصلات زوج واحد.
الأبعاد الميكانيكية (الوحدة: مم)
محرك كهربائي
|
يكتب |
حالة |
بصري طريق |
محرك كهربائي |
|||||||||||||||
|
مجموعة الدبابيس أ |
مجموعة الدبابيس ب |
مجموعة الدبابيس ج |
مجموعة الدبابيس د |
مجموعة الدبابيس هـ |
مجموعة الدبابيس F |
مجموعة الدبابيس جي |
مجموعة الدبابيس ح |
|||||||||||
|
الدبوس 1 |
الدبوس 2 |
الدبوس 3 |
الدبوس 4 |
الدبوس 5 |
الدبوس 6 |
الدبوس 7 |
الدبوس 8 |
الدبوس 9 |
الدبوس رقم 10 |
الدبوس 11 |
دبوس 12 |
دبوس 13 |
دبوس 14 |
دبوس 15 |
دبوس 16 |
|||
|
M1×8 |
Ⅰ |
Com-P1 |
V+ |
أرضي |
V+ |
أرضي |
V+ |
أرضي |
V+ |
أرضي |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
أرضي |
V+ |
|
Ⅱ |
Com-P2 |
أرضي |
V+ |
أرضي |
V+ |
V+ |
أرضي |
V+ |
أرضي |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
أرضي |
V+ |
|
|
Ⅲ |
Com-P3 |
V+ |
أرضي |
أرضي |
V+ |
أرضي |
V+ |
أرضي |
V+ |
V+ |
أرضي |
V+ |
أرضي |
أرضي |
V+ |
أرضي |
V+ |
|
|
رابعاً |
Com-P4 |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
أرضي |
V+ |
V+ |
أرضي |
V+ |
أرضي |
أرضي |
V+ |
أرضي |
V+ |
|
|
٥ |
Com-P5 |
V+ |
أرضي |
أرضي |
V+ |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
|
|
Ⅵ |
Com-P6 |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
|
|
Ⅶ |
Com-P7 |
V+ |
أرضي |
أرضي |
V+ |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
V+ |
أرضي |
|
|
Ⅷ |
Com-P8 |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
V+ |
أرضي |
أرضي |
V+ |
V+ |
أرضي |
|

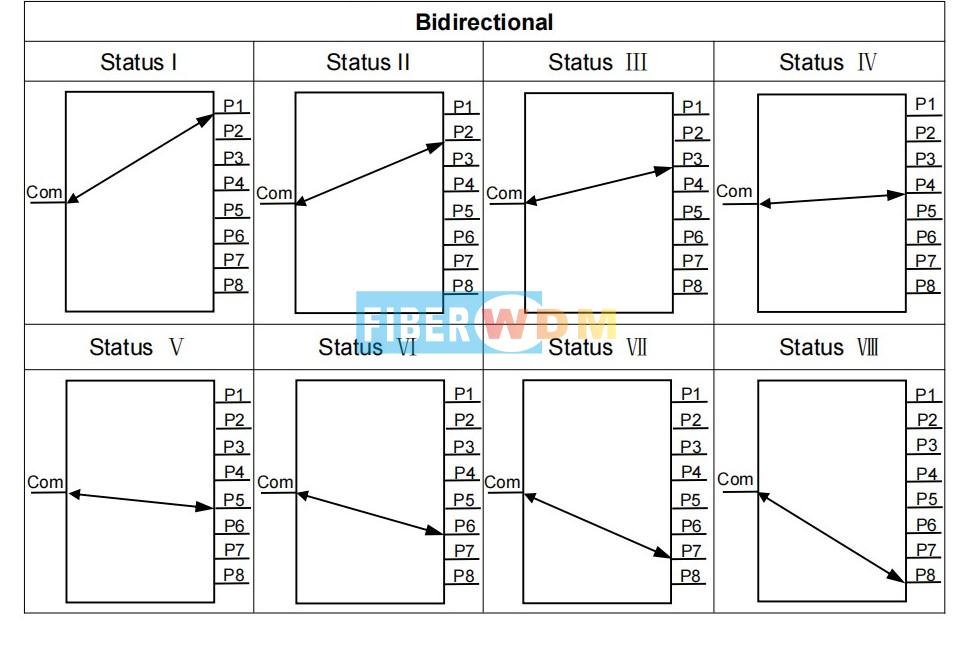

مخطط وظيفي
معلومات الطلب
FSW-M1x8-□-□-□-□-□-□-□
|
—□ |
—□ |
—□ |
—□ |
—□ |
—□ |
—□ |
|
نوع المفتاح |
نوع الألياف |
الجهد االكهربى |
الطول الموجي |
نوع الأنبوب |
طول الألياف |
موصل |
|
ب: ثنائي الاتجاه
|
SM: SM، 9/125 X: آحرون |
2.5: 2.5 فولت X: آحرون |
1550: 1550 نانومتر X: آحرون |
250: 250 ميكرومتر 900: 900 ميكرومتر X: آحرون |
05: 0.5 متر ± 5 سم 10: 1.0 متر ± 5 سم X: آحرون |
OO: لا شيء FC: FC/PC الاتحاد الإنجليزي لكرة القدم: FC/APC SC: SC/PC SA: SC/APC LC: LC/PC X: آخرون |
