كاشف الوحدات ثنائي القناة PDA1000-2 بتردد 10 كيلو هرتز

مستقبل ضوئي مكبر

كاشف الوحدات ثنائي القناة PDA1000-2 بتردد 10 كيلو هرتز

تعليمات المستخدم

وصف المظهر والواجهة

يظهر شكل الوحدة في الشكل أدناه:

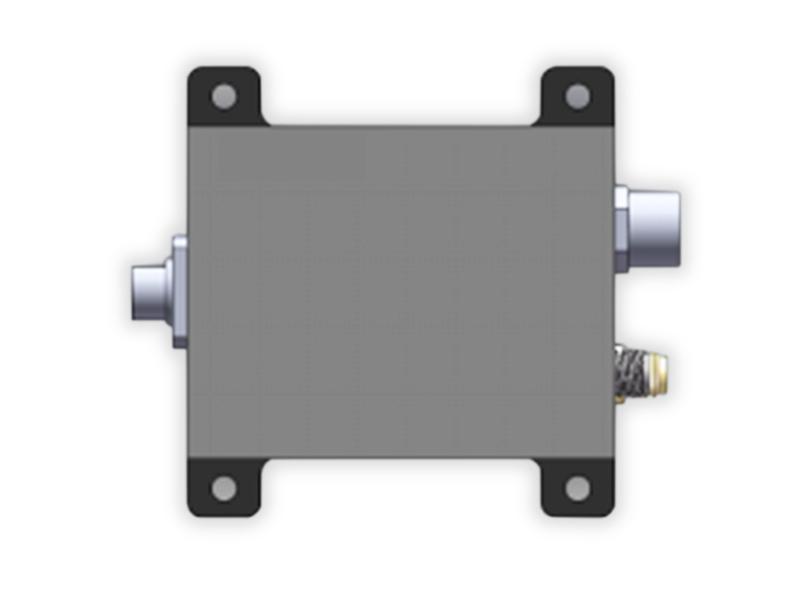

الشكل 2-1: مخطط مظهر وحدة الكشف

ومن بينها، الواجهة اليسرى هي واجهة الإدخال البصري (FC)، والواجهة العلوية اليمنى هي واجهة إدخال الطاقة (M8)، والواجهة السفلية اليمنى هي واجهة إخراج الإشارة (SMA).

يظهر سلك الطاقة المخصص المتوافق في الشكل أدناه:

الشكل 2-2: سلك الطاقة المتوافق

الطرف الأيسر في الصورة هو طرف التوصيل بوحدة الكاشف، والمثبت عليه ملصق يوضح طريقة توصيل أسلاك الطاقة الثلاثة الموجودة على اليمين. السلك مصنوع من مادة PVC، ويتحمل تيارًا أقصى قدره 3 أمبير، وقطره 24AWG. تتطابق مواصفات دبابيسه تمامًا مع مواصفات أسلاك الطاقة لوحدات كاشف Thorlabs وNewport، ويمكن استخدامها بشكل تبادلي.

تعليمات كهربائية

١. المنتجات ذات مصدر الطاقة المزدوج: ±١٢ فولت (السلك البني المحمر: +١٢ فولت، السلك الأسود: أرضي، السلك الأزرق: -١٢ فولت). بالنسبة للمنتجات ذات نطاق ترددي ٣٠٠ ميجاهرتز أو أقل، يمكن أن يكون الحد الأدنى لجهد مصدر الطاقة ±٨ فولت، ويجب ألا يتجاوز الحد الأقصى ±١٥ فولت (في حال وجود أي تعارض بين ملصق الكاشف وهذه التعليمات، تُعتمد هذه التعليمات). بالنسبة للمنتجات ذات نطاق ترددي أعلى من ١ جيجاهرتز، يجب ألا يتجاوز جهد مصدر الطاقة ±١٢ فولت. بالإضافة إلى ذلك، يمكن شراء وحدة تزويد الطاقة التبديلية Honghai JMD10-D12 كوحدة تزويد طاقة اختبار. تضمن هذه الوحدة أداء الكاشف عند استخدامه في الأماكن المغلقة؛ أما للاستخدام الخارجي، فيُرجى تقييمها بنفسك. يقل تيار وحدة الكاشف أثناء التشغيل العادي عن ١٠٠ مللي أمبير. يمكن لمستخدمي المختبرات تجربة مصدر الطاقة الخطي الخاص بنا.

المنتجات ذات مصدر الطاقة الواحد: 5-12 فولت (السلك البني المحمر: +12 فولت، السلك الأسود: أرضي، السلك الأزرق: عائم). تيار وحدة الكشف أثناء التشغيل العادي أقل من 100 مللي أمبير.

2. واجهة الإخراج: SMA (موصل أنثى)؛

3. مقاومة الخرج: 50 أوم؛

4. أقصى جهد خرج:

المنتجات التي تقل عن 500 ميجاهرتز: ±3.6 فولت (عند مقاومة عالية)، ±1.8 فولت (عند 50 أوم)؛

المنتجات التي تعمل بتردد 1 جيجاهرتز (شاملة) وما فوق: ±1 فولت (عند 50 أوم).

5. نطاق الاستجابة الطيفية: 900 نانومتر - 1700 نانومتر؛

6. استجابة الكاشف: >0.95 أمبير/واط عند 1550 نانومتر؛

7. يجب ألا تتجاوز سعة الإدخال البصري قدرة التشبع البصري (قدرة التشبع).

معايير الأداء

تعليمات اختبار الأداء:

1. نظرًا لاختلاف ظروف موصل FC لمصدر ضوء الاختبار، فإن فقد الإدخال لكل كاشف غير متسق، وستكون نتائج اختبار استجابة الكاشف مختلفة قليلاً؛

2. يتم حساب كسب مقاومة التحويل للكاشف عندما تكون مقاومة الحمل الخارج عالية. إذا كانت مقاومة الحمل الخارج 50 أوم، فسيتم تخفيض الكسب إلى نصف القيمة الاسمية؛

3. يتم الحصول على نتائج قياس ضوضاء الكاشف ووقت الصعود في ظل الشروط التالية:

أ: مقاومة دخل جهاز راسم الإشارة هي 50 أوم؛

ب: عرض نطاق جهاز راسم الإشارة هو عرض النطاق الكامل (≥1 جيجاهرتز)؛

ج: تم ضبط تقسيم الوقت في جهاز راسم الإشارة على 100 نانوثانية/قسم (ملاحظة: ستختلف الضوضاء بشكل كبير مع تقسيمات الوقت المختلفة)؛

4. درجة حرارة غرفة الاختبار: 23 درجة مئوية ± 5 درجة مئوية؛

5. اختبار الرطوبة النسبية: 35%±15%؛

6. جهد التشغيل للاختبار: ±12 فولت؛

معايير الاختبار النموذجية لكاشف الوحدة (PDA1055H)

الشكل 3-1 ملخص الأداء الكهربائي

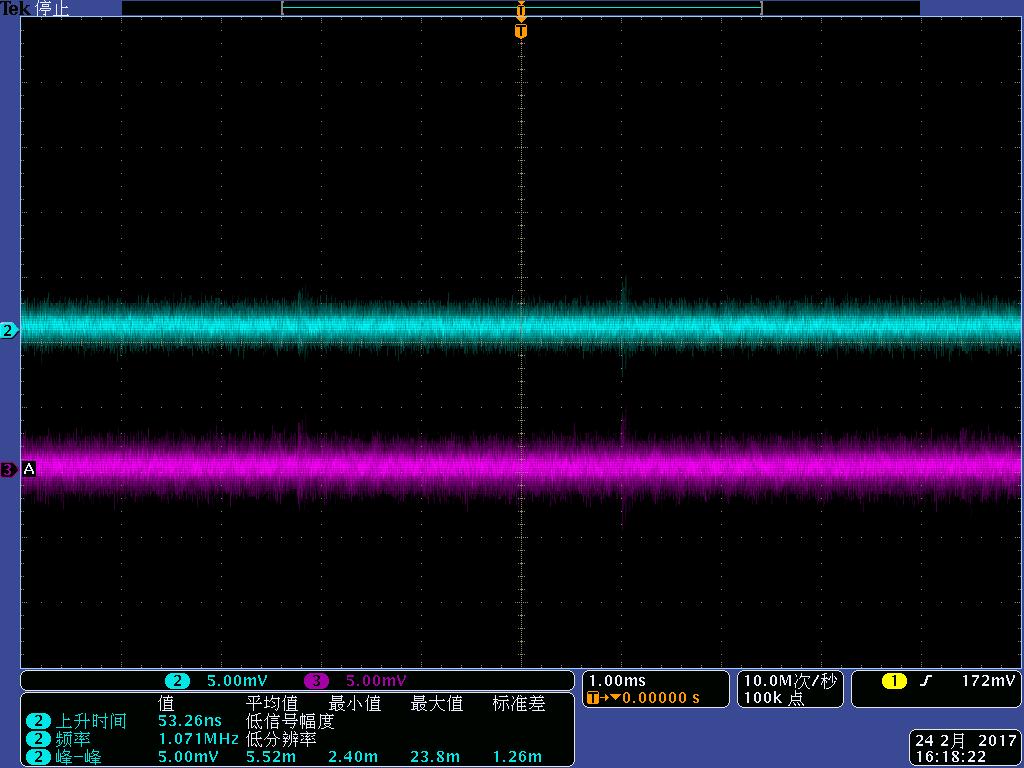

الشكل 3-2 مستوى الضوضاء في المجال الزمني (الخط الأزرق والخط الأحمر يمثلان ضوضاء القناتين على التوالي)

الشكل 3-3: استجابة النبضة الضوئية المدخلة

الأبعاد الميكانيكية

الشكل 4-1: مخطط الأبعاد الميكانيكية لوحدة الكاشف

الوحدة: مم
