وحدة بصرية متكاملة لنظام DAS

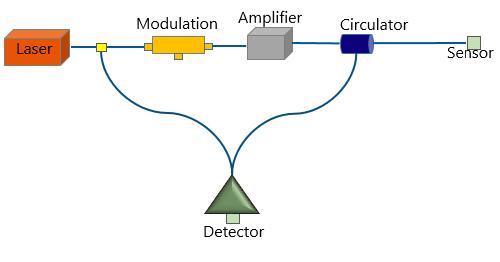

يعتمد نظام الاستشعار الصوتي بالألياف الموزعة (DAS) على مبدأ OTDR الطوري، ويستخدم أليافًا بصرية عادية واحدة كناقل، حيث يتم الكشف عن الضوء المتناثر من نوع رايلي داخل الألياف، والحصول على معلومات الطور والتردد، وذلك لتحقيق الكشف عن الصوت والاهتزاز والإشارات الأخرى، ويستخدم على نطاق واسع في خطوط أنابيب النفط والغاز، وأمن المحيط، والنقل بالسكك الحديدية عالية السرعة، وغيرها من المجالات.

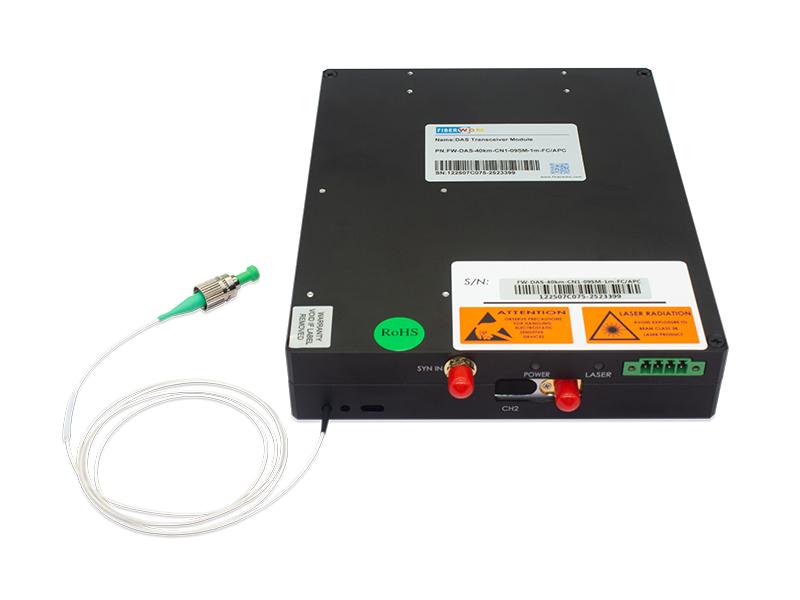

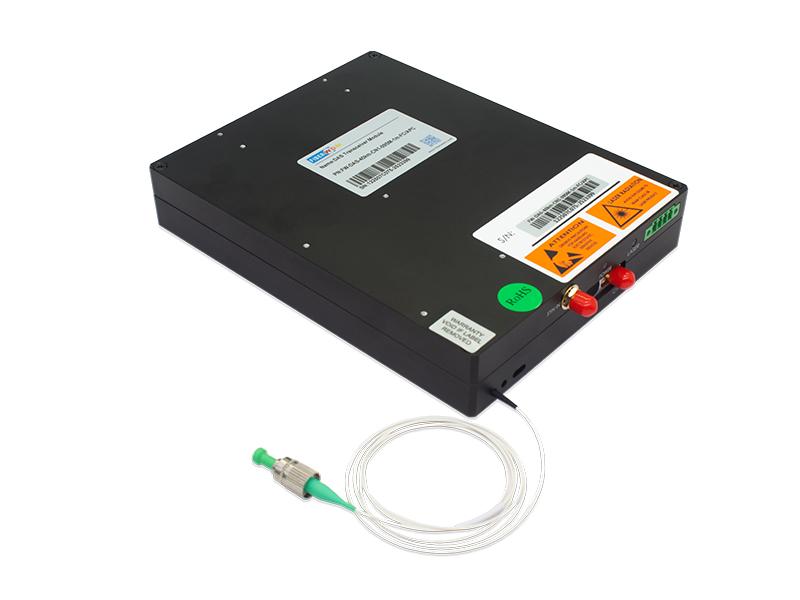

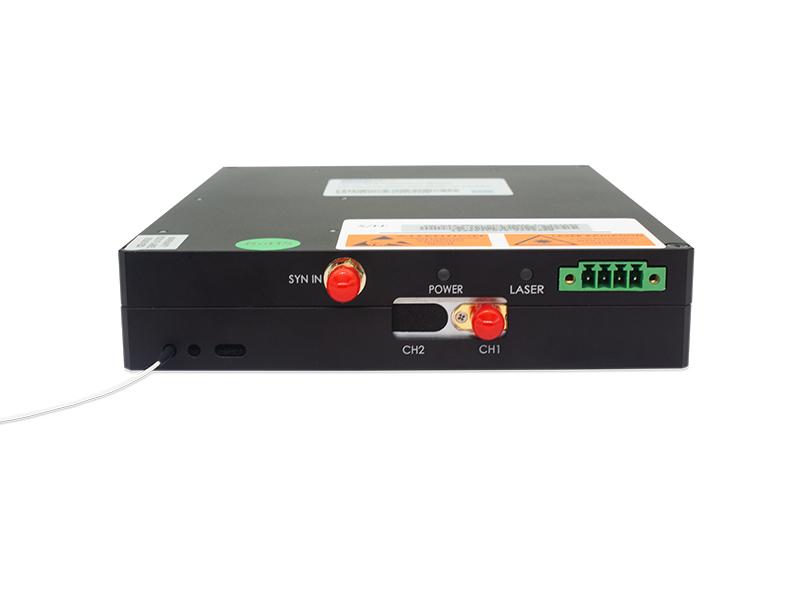

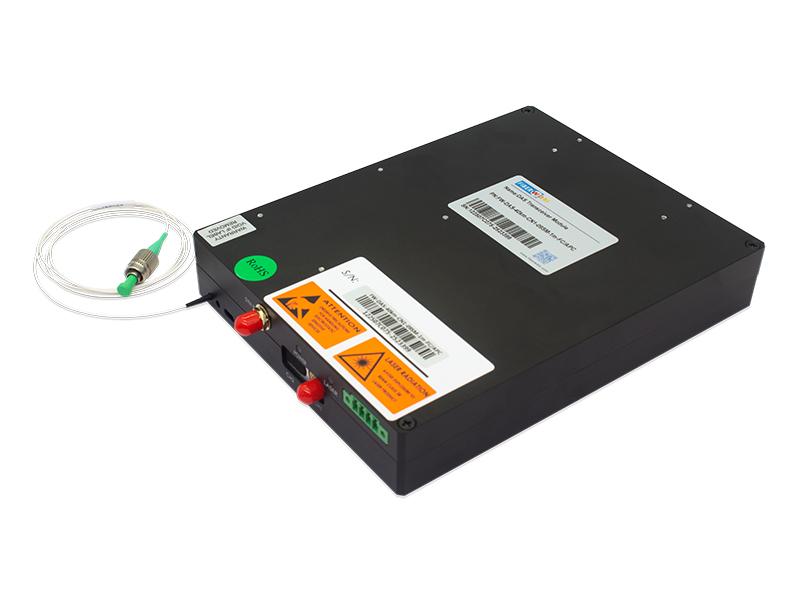

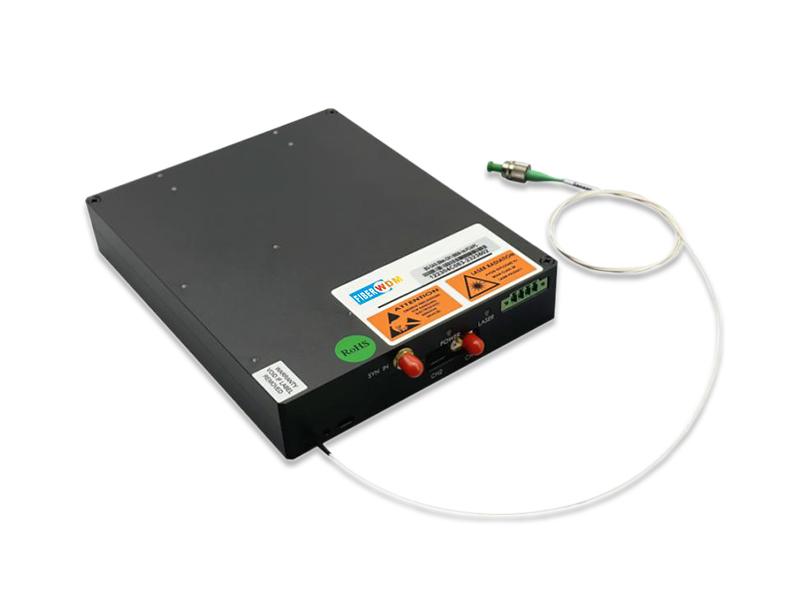

في مجال الاستشعار الصوتي الموزع عبر الألياف الضوئية، أطلقت شركة FIBERWDM وحدة DAS المتكاملة، والتي تضم ليزرًا فائق الدقة ذو عرض خط طيفي ضيق للغاية (<3 كيلوهرتز)، ومضخمًا صوتيًا بصريًا (AOM) بقدرة 80 ميجاهرتز، ومضخمًا نبضيًا، وكاشفًا ضوئيًا متوازنًا. تتميز هذه الوحدة بتكاملها العالي، وصغر حجمها، وموثوقيتها الفائقة.

طراز المنتج: FW-DASXXX
حدود	مين	النوع.	الأعلى	وحدة
مسافة الاستشعار	-	20	40	كم
الطول الموجي المركزي	-	1550.12		نانومتر
عرض السطر	-	-	3	خز
عرض النبضة	60	100	--	ns
معدل التكرار	-	2	20	كيلوهرتز
ذروة القدرة البصرية النبضية	-	23	30	ديسيبل ميلي واط
مقاومة الدخل	-	50	-	أوم
تردد التحويل	-	80	-	ميجاهرتز
الطول الموجي	800~1700			نانومتر
يكسب	30 ألف			V/A
وضع الاقتران	مكيف هواء			-
عرض النطاق الترددي	100			ميجاهرتز
نمط التعديل	خارجي			-
ملاحظة: 1) يمكن اختيار قناة واحدة أو قناتين؛ XXX: 348- قناة واحدة، 349- قناتين 2) نسبة الإشارة إلى الضوضاء عند الذيل هي 4 ديسيبل

P المعاملات		مؤشر	ملاحظة
كهربائي	مزود الطاقة	تيار مستمر +12 فولت/أرضي
كهربائي	استهلاك الطاقة	<24 واط	درجة حرارة كاملة

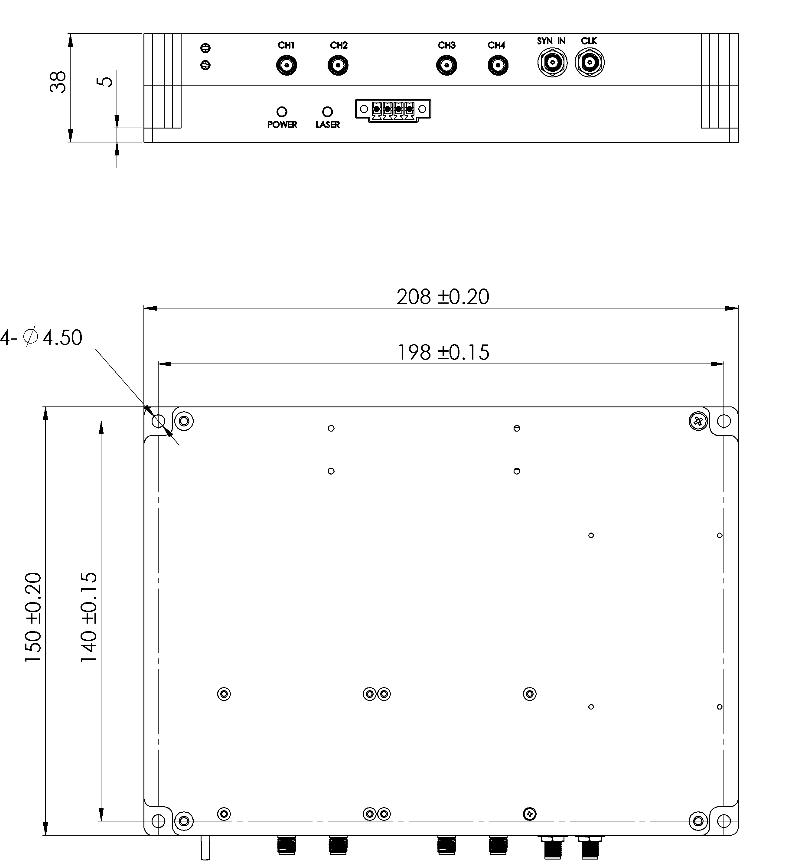

ميكانيكياً	أبعاد	180 × 140 × 30 مم
ميكانيكياً	نوع ذيل الخنزير	SMF
تواصل	موصل	4PIN
	مستوى	RS232
	واجهة المستخدم	قراءة وتعيين المعلمات

المعلمة	مين	الأعلى	وحدة
درجة حرارة التشغيل	-15	+55	درجة مئوية
درجة حرارة التخزين	-20	+70	درجة مئوية
الرطوبة المرتبطة	5	95	%
