تم تصميم جهاز الإرسال والاستقبال DWDM MUX/DEMUX ذو 40 قناة بتردد 50 جيجاهرتز بتقنية FIBERWDM، ويغطي نطاق أطوال موجية من C21 إلى C60 (1560.61 نانومتر ~ 1529.55 نانومتر)، وفقًا لشبكة ITU-T G.694.1 بتردد 100 جيجاهرتز، مما يزيد من سعة نطاق C. كما نوفر منفذ EXP لتوسيع النطاق H14 إلى H61 مستقبلًا.
جهاز DWDM ذو 48 قناة هو جهاز DWDM سلبي بالكامل، ويدعم فقدًا منخفضًا للإدخال (منافذ الطول الموجي < 7.0 ديسيبل). وعند ربطه بمضخمات DWDM وجهاز DCM، يمكن لنظام نقل DWDM ذو 40 قناة دعم الإرسال لمسافات طويلة.
مُضاعِف/مُفكِّك إشارات DWDM ثنائي الألياف 48 قناة C14-C61 بتردد 50 جيجاهرتز، مع منفذ توسعة.
H14- H61، LC/UPC، رف 1U

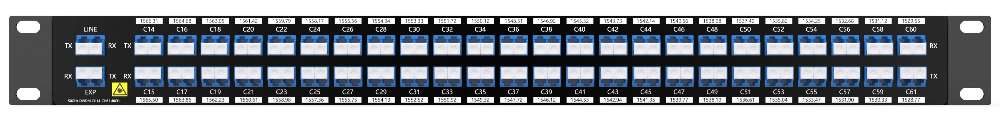

لوحة المنتج
48 قناة DWDM MUX DEMUX
لاين لينك

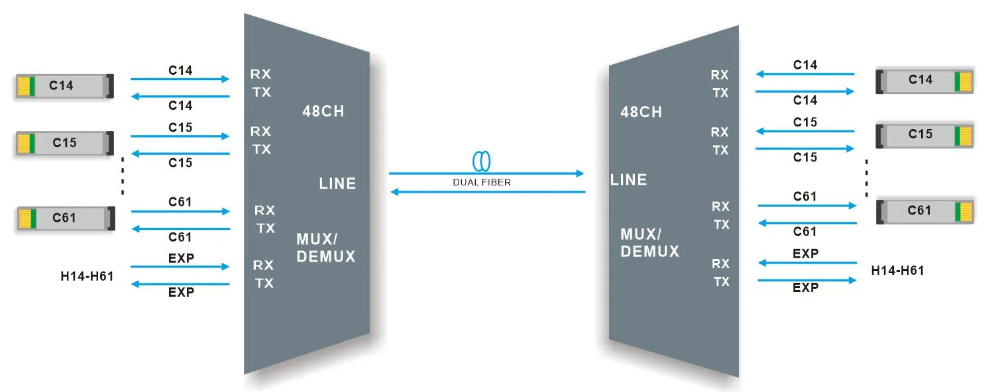

إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM MUX/DEMUX ذات 40 قناة
جهاز DWDM MUX DEMUX ذو 48 قناة، يدعم 40 قناة مختلفة في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
40 قناة C21-C60 |
تباعد القنوات |
50 جيجاهرتز (0.4 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
AAWG (سطح مستوٍ) |
|
فقد الإدخال |
≤ 7.0 ديسيبل |
فقدان الاتصال |
≤ 14 ديسيبل |
|
الطول الموجي المركزي دقة |
±0.12 نانومتر |
عرض نطاق ترددي 1 ديسيبل |
≥ 0.3 نانومتر |
|
عرض نطاق ترددي 3 ديسيبل |
≥ 0.5 نانومتر |
عرض نطاق ترددي 20 ديسيبل |
≤ 1.3 نانومتر |
|
خسارة العودة |
≥ 40 ديسيبل |
تموج |
≤ 0.1 ديسيبل |
|
فقد الإدخال التناسق |
≤ 1.5 ديسيبل |
وضع الاستقطاب تشتت |
≤ 0.5ps |
|
الفقد المعتمد على الاستقطاب |
≤ 0.8 ديسيبل |
التداخل الكلي |
≥ 19 ديسيبل |
|
التشتت اللوني |
±0.19 ديسيبل |
عزل القناة |
مستوى الصوت المجاور ≥ 22 ديسيبل |
|
عزل القناة |
غير متجاور ≥ 27 ديسيبل |
درجة حرارة |
نطاق درجة حرارة التشغيل: من -5 إلى 65 درجة مئوية، نطاق درجة حرارة التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
|
الأبعاد (الارتفاع × العرض × العمق) |
|
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة

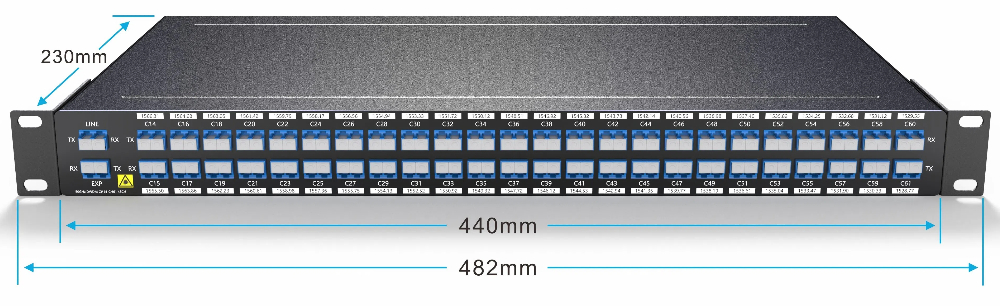

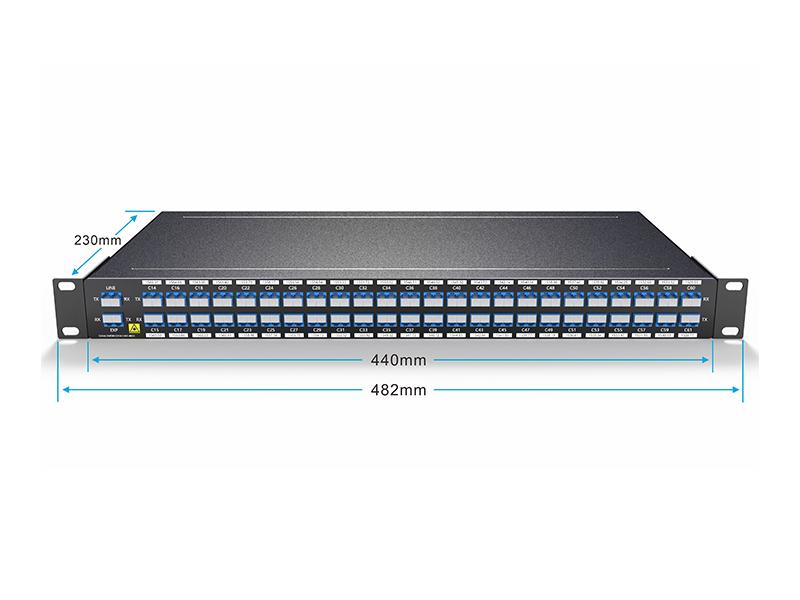

رف 1U مقاس 19 بوصة
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
50G-DMD48-1U01-C1461 |
مُضاعِف/مُفكِّك إشارات DWDM بتردد 50 جيجاهرتز، 48 قناة (C14-C61)، مع منفذ توسعة (EXP) للتوسيع من H14 إلى H61، ألياف ضوئية مزدوجة، LC/UPC، وحدة رف 1U |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
