جهاز إرسال واستقبال ضوئي SFP+ 10G BIDI 100KM 1490/1550nm
منتجات
بيت /

أجهزة الإرسال والاستقبال الضوئية

/

جهاز إرسال واستقبال ضوئي بسرعة 10 جيجابت

/جهاز إرسال واستقبال ضوئي SFP+ 10G BIDI 100KM 1490/1550nm

10G SFP+ Transceiver
10G SFP+ Transceiver 10G SFP+ Transceiver 10G SFP+ Transceiver 10G SFP+ Transceiver

جهاز إرسال واستقبال ضوئي SFP+ 10G BIDI 100KM 1490/1550nm

وحدة إرسال واستقبال ضوئية SFP+ 10G BIDI 100KM، تدعم سرعة نقل بيانات تصل إلى 10 جيجابت/ثانية ولمسافة تصل إلى 100 كيلومتر عبر ليف ضوئي واحد. تعمل هذه الوحدة في حلول اتصال مراكز البيانات عالية السرعة، وحلول الربط الأمامي لشبكات الجيل الخامس، ومفاتيح الشبكات، وشبكات النقل الضوئية (PTN)، وشبكات النقل الضوئية (OTN)، وغيرها.


سمات:


  • يدعم معدلات نقل بيانات تتراوح من 9.95 إلى 11.3 جيجابت/ثانية
  • قابل للتوصيل أثناء التشغيل
  • LC أحادي للإرسال ثنائي الاتجاه
  • جهاز إرسال EML مبرد، كاشف ضوئي APD
  • تصل مسافة الربط بين شبكة SMF إلى 100 كيلومتر
  • واجهة ثنائية الأسلاك لمواصفات الإدارة المتوافقة مع واجهة مراقبة التشخيص الرقمي SFF 8472
  • مصدر الطاقة: +3.3 فولت
  • استهلاك الطاقة أقل من 3 واط
  • نطاق درجة الحرارة: 0 ~ 70 درجة مئوية
  • متوافق مع توجيهات RoHS


التطبيقات:


  • إيثرنت 10GBASE-ZR/ZW
  • SONET OC-192 / SDH
  • قناة ألياف 10 جيجا
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

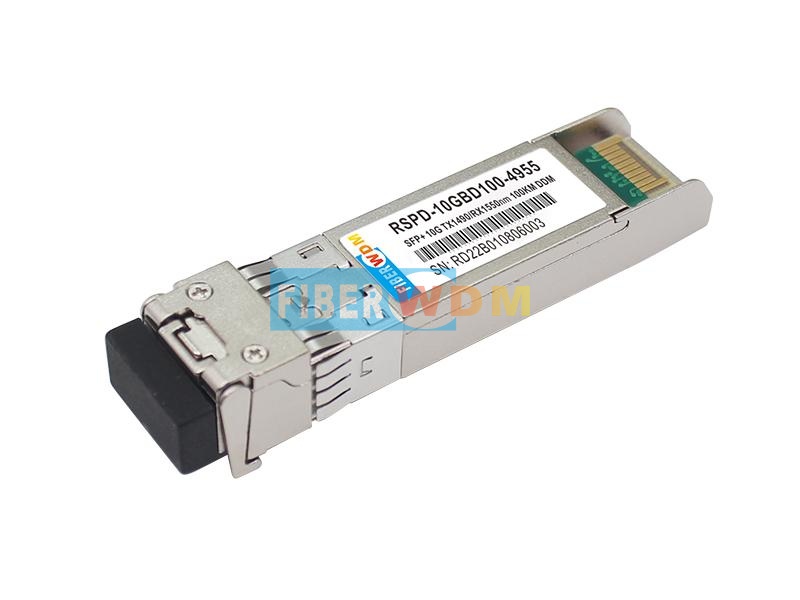

RSPD-10GBD100-4955/ RSPD-10GBD100-5549

جهاز إرسال واستقبال SFP+ ثنائي الاتجاه بسرعة 10 جيجابت/ثانية ومدى 100 كيلومتر، قابل للتوصيل السريع، موصل LC واحد، جهد +3.3 فولت، نطاق تردد 1490/1550 نانومتر، نطاق تردد 1550/1490 نانومتر، وضع أحادي


وحدة الإرسال والاستقبال الضوئية RSPD-10GBD100-4955&5549 من FIBERWDM هي وحدة صغيرة الحجم للغاية بسرعة 10 جيجابت/ثانية، مصممة لتطبيقات الاتصالات الضوئية التسلسلية بسرعة 10 جيجابت/ثانية. تقوم هذه الوحدة بتحويل تدفق البيانات الكهربائية التسلسلية بسرعة 10 جيجابت/ثانية إلى إشارة خرج ضوئية بنفس السرعة، وتحويل إشارة الدخل الضوئية بسرعة 10 جيجابت/ثانية إلى تدفقات بيانات كهربائية تسلسلية بنفس السرعة. وتتوافق واجهة التوصيل الكهربائي عالية السرعة (10 جيجابت/ثانية) تمامًا مع مواصفات SFI.


يوفر جهاز الإرسال EML المبرد عالي الأداء 1490/1550nm وجهاز الاستقبال APD عالي الحساسية أداءً فائقًا لتطبيقات Ethernet على وصلات تصل إلى 100 كم.


تتوافق وحدة SFP+ مع معايير SFF-8431 وSFF-8432 وIEEE 802.3ae 10GBASE-ZR. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في SFF-8472.


يوفر عامل الشكل المتوافق تمامًا مع معيار SFP إمكانية التوصيل السريع، وترقيات سهلة للمنفذ البصري، وانبعاثات منخفضة للتداخل الكهرومغناطيسي.


أعلى التقييمات المطلقة


المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

درجة حرارة التخزين

TS

-40

+85

درجة مئوية

درجة حرارة تشغيل العلبة

مساعد تدريس

0

70

درجة مئوية

أقصى جهد تغذية

Vcc

-0.5

4

V

الرطوبة النسبية

RH

0

85

%


الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)


المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظة

جهد التغذية

Vcc

3.135

3.465

V

التيار الكهربائي

المحكمة الجنائية الدولية

900

مللي أمبير

استهلاك الطاقة

P

1.8

دبليو

قسم جهاز الإرسال:

معاوقة الدخل التفاضلية

رين

100

Ω

1

تحمل جهد التيار المستمر أحادي الطرف لمدخل الإرسال (Ref VeeT)

V

-0.3

4

V

تأرجح جهد الدخل التفاضلي

Vin,pp

180

700

ملي فولت

2

جهد تعطيل الإرسال

VD

2

Vcc

V

3

جهد تمكين الإرسال

فين

في

Vee+0.8

V

قسم جهاز الاستقبال:

تحمل جهد الخرج أحادي الطرف

V

-0.3

4

V

جهد خرج Rx التفاضلي

صوت

300

850

ملي فولت

زمن صعود وهبوط خرج جهاز الاستقبال

Tr/Tf

30

ملاحظة:

4

عطل في خط الرؤية

خطأ VLOS

2

VccHOST

V

5

مستوى الرؤية طبيعي

معيار VLOS

في

Vee+0.8

V

5

ملحوظة:

1. يتم توصيلها مباشرة بدبابيس إدخال بيانات الإرسال. يتم توصيل التيار المتردد من الدبابيس إلى دائرة تشغيل الليزر المتكاملة.

2. وفقًا لـ SFF-8431 الإصدار 3.0

3. في إنهاء تفاضلي 100 أوم.

4. 20% إلى 80%

5. مخرج LOS هو مخرج ذو مجمع مفتوح. يجب توصيله بمقاومة سحب تتراوح بين 4.7 كيلو أوم و10 كيلو أوم على اللوحة الرئيسية. التشغيل العادي هو منطق 0؛ وفقدان الإشارة هو منطق 1. أقصى جهد سحب هو 5.5 فولت.

المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)


المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظة

قسم جهاز الإرسال:

الطول الموجي المركزي

RSPD-10GBD100-4955

λt

1470

1490

1510

نانومتر

RSPD-10GBD100-5549

λt

1530

1550

1570

نانومتر

عرض الطيف

△λ

0.3

نانومتر

متوسط القدرة البصرية

متوسط

+1

+5

ديسيبل ميلي واط

1

القدرة البصرية OMA

بوما

-2.1

ديسيبل ميلي واط

طاقة الليزر مطفأة

بوف

-30

ديسيبل ميلي واط

نسبة الانقراض

غرفة الطوارئ

8.2

ديسيبل

عقوبة تشتت جهاز الإرسال

TDP

3.0

ديسيبل

2

ضوضاء الشدة النسبية

رين

-128

ديسيبل/هرتز

3

تحمل فقدان العودة البصرية

21

ديسيبل

قسم جهاز الاستقبال:

الطول الموجي المركزي

RSPD-10GBD100-4955

λr

1530

1550

1570

نانومتر

RSPD-10GBD100-5549

λr

1470

1490

1510

نانومتر

حساسية جهاز الاستقبال

سين

-25

ديسيبل ميلي واط

4

لوسيرت

لوسا

-36

-

ديسيبل ميلي واط

لوس ديسيرت

فقدان الذاكرة

-26

ديسيبل ميلي واط

التخلف

لوش

0.5

ديسيبل

التحميل الزائد

قعد

-7

ديسيبل ميلي واط

5

انعكاس جهاز الاستقبال

وصفة طبية

-26

ديسيبل

ملحوظة:

1. أرقام متوسط الطاقة هي معلوماتية فقط، وفقًا لمعيار IEEE802.3ae.

2. يتطلب حساب قيمة TWDP أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431. يتم حساب TWDP باستخدام كود Matlab المذكور في البند 68.6.6.2 من معيار IEEE802.3ae.

3. انعكاس 12 ديسيبل.

4. شروط اختبارات جهاز الاستقبال تحت الضغط وفقًا لمعيار IEEE802.3ae. يتطلب اختبار CSRS أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431.

5. الحمل الزائد على جهاز الاستقبال المحدد في OMA وتحت أسوأ حالة إجهاد شاملة.


معلومات الطلب


رقم المنتج

معدل نقل البيانات (جيجابت/ثانية)

الطول الموجي (نانومتر)

المدى (كم)

إل دي

قدرة الإرسال (ديسيبل ميلي واط)

PD

حساسية الاستقبال (ديسيبل ميلي واط)

درجة الحرارة (℃)

RSPD-10GBD100-4955

10

TX1490/RX1550

100

EML

1~5

APD

<-25

0~70

RSPD-10GBD100-5549

10

TX1550/RX1490

100

EML

1~5

APD

<-25

0~70
