جهاز إرسال واستقبال XFP 10G DWDM بمدى 80 كم
منتجات
بيت /

أجهزة الإرسال والاستقبال الضوئية

/

جهاز إرسال واستقبال ضوئي بسرعة 10 جيجابت

/جهاز إرسال واستقبال XFP 10G DWDM بمدى 80 كم

10G XFP Transceiver
10G XFP Transceiver 10G XFP Transceiver 10G XFP Transceiver 10G XFP Transceiver 10G XFP Transceiver

جهاز إرسال واستقبال XFP 10G DWDM بمدى 80 كم

سمات:

  • يدعم بروتوكولات متعددة بسرعات تتراوح من 9.95 جيجابت/ثانية إلى 11.3 جيجابت/ثانية
  • موصل قابل للتوصيل السريع ذو 30 سنًا
  • متوافق مع معيار XFP MSA
  • مسافة نقل تبلغ 80 كم عبر الألياف أحادية النمط
  • جهاز إرسال ليزر DWDM EML
  • جهاز استقبال APD
  • شبكة الاتحاد الدولي للاتصالات بتردد 100 جيجاهرتز، النطاق C

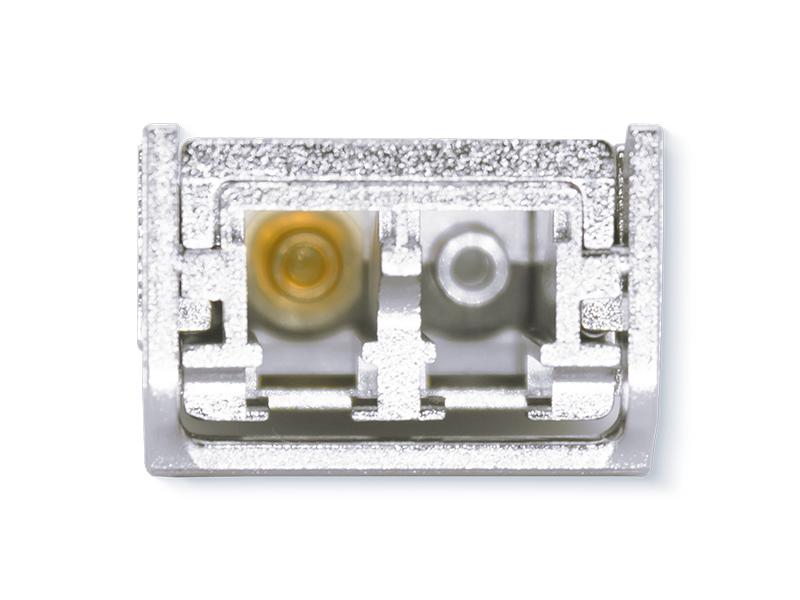

  • موصل LC مزدوج
  • واجهة ثنائية الأسلاك للإدارة والمراقبة التشخيصية
  • واجهة كهربائية XFI مع اقتران التيار المتردد
  • جهد التغذية: +3.3 فولت، +5 فولت
  • نطاق درجة الحرارة من 0 درجة مئوية إلى 70 درجة مئوية
  • استهلاك الطاقة: أقل من 3.5 واط
  • جزء متوافق مع توجيهات RoHS


التطبيقات:

  • إيثرنت 10GBASE-ER/EW
  • SONET OC-192 /SDH
  • 80 كم 10G FC
  • شبكات DWDM



أنواع أجهزة الإرسال والاستقبال:




استفسر الآن تحميل
فئات
  • تفاصيل المنتج

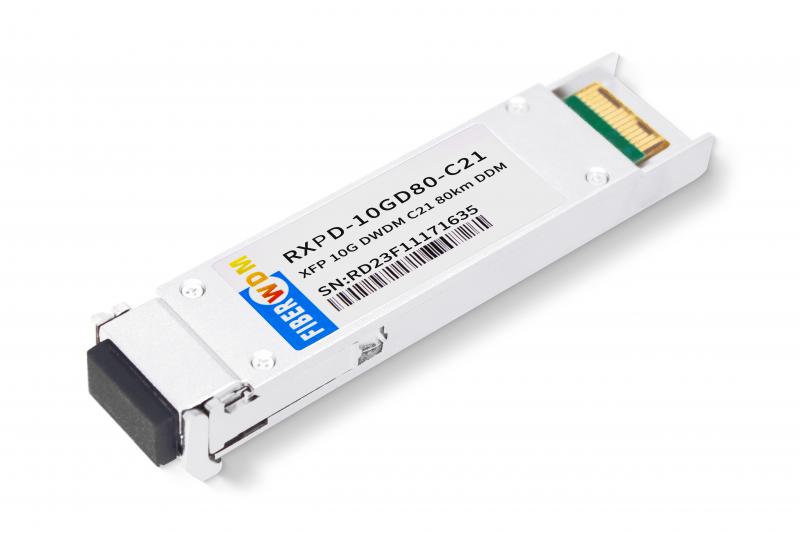

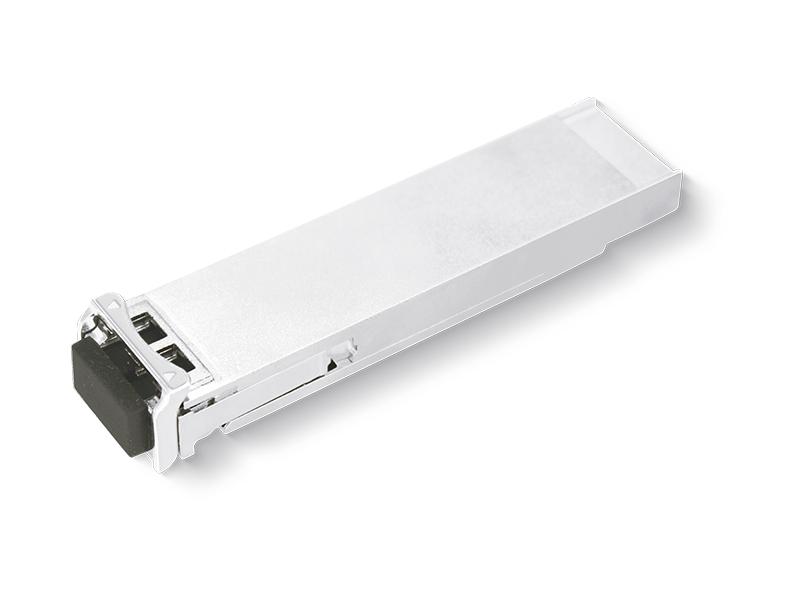

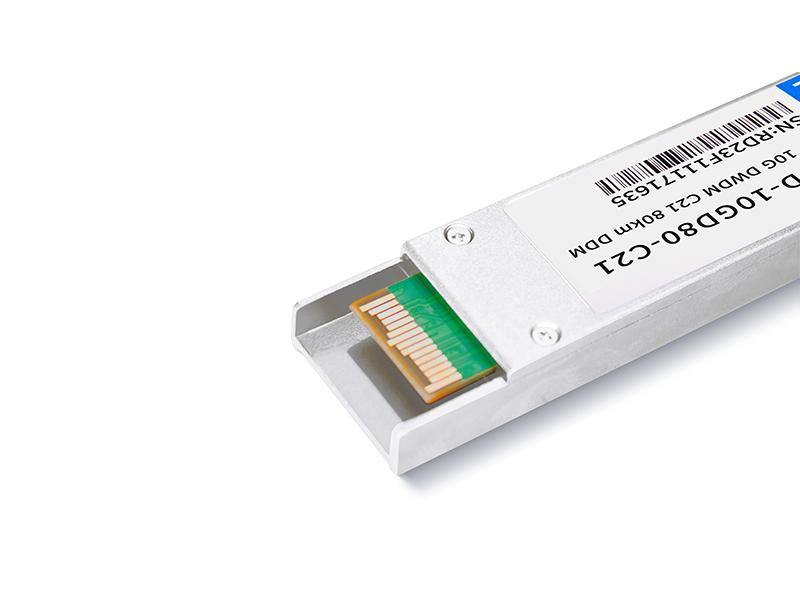

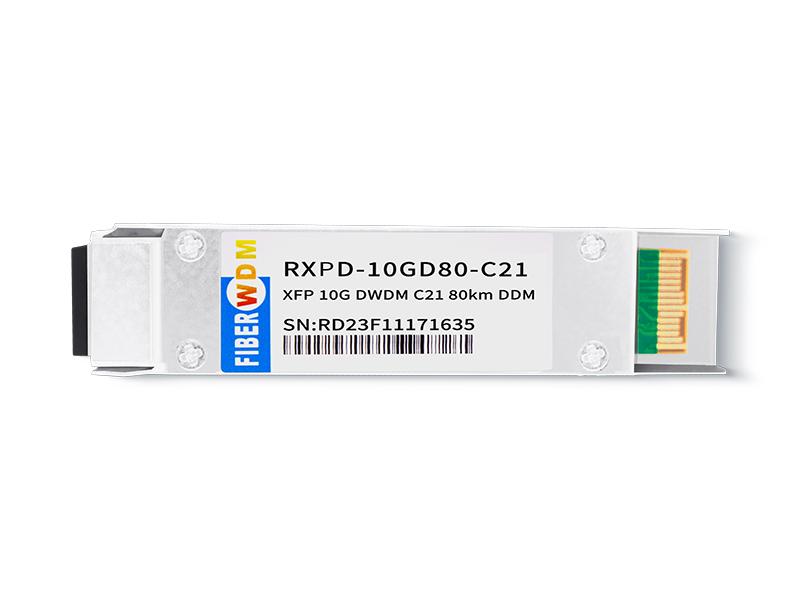

جهاز إرسال واستقبال XFP 10G DWDM C17-C61 بمدى 80 كم
قابل للتوصيل السريع، ثنائي الاتجاه LC، 100 جيجاهرتز، DWDM EML، أحادي الوضع
RXPD-10GD80-CXX


10G XFP DWDM 80km


وصف:

تتوافق أجهزة الإرسال والاستقبال RXPD-10GD80-CXX صغيرة الحجم من FIBERWDM، والتي تعمل بسرعة 10 جيجابت/ثانية (XFP)، مع مواصفات اتفاقية المصادر المتعددة (MSA) الحالية لتقنية XFP. يوفر جهاز الإرسال DWDM EML المبرد عالي الأداء وجهاز الاستقبال APD عالي الحساسية أداءً فائقًا لتطبيقات SONET/SDH و10G FC وEthernet حتى مسافة 80 كيلومترًا من الوصلات الضوئية.


أعلى التقييمات المطلقة

المعلمة

رمز

مين

الأعلى

وحدة

درجة حرارة التخزين

TST

-40

+85

درجة مئوية

درجة حرارة تشغيل العلبة

نصيحة

0

+70

درجة مئوية

جهد التغذية 1

VCC3

-0.5

+4.0

V

جهد التغذية 2

VCC5

-0.5

+6.0

V


الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية)

المعلمة

رمز

مين

النوع

الأعلى

وحدة

ملحوظة

جهد التغذية 1

Vcc5

4.75


5.25

V


جهد التغذية 2

Vcc3

3.13


3.45

V


تيار التغذية - مصدر Vcc5

Icc5



250

مللي أمبير


تيار التغذية - مصدر Vcc3

Icc3



500

مللي أمبير


إجمالي طاقة الوحدة

P



3.5

دبليو


جهاز الإرسال

معاوقة الدخل التفاضلية

رين


100


Ω

1

تأرجح إدخال البيانات التفاضلية

Vin,pp

150


820

ملي فولت


جهد تعطيل الإرسال

VD

2.0


Vcc

V


جهد تمكين الإرسال

فين

أرضي


GND+ 0.8

V


تعطيل الإرسال وقت التأكيد

الأنيق



100

آنسة


تفعيل الإرسال وقت التأكيد

تي_ون



100

آنسة


المتلقي

تأرجح خرج البيانات التفاضلية

Vout,pp

300

500

850

ملي فولت


زمن ارتفاع إخراج البيانات

tr



35

ملاحظة:

2

وقت سقوط إخراج البيانات

tf



35

ملاحظة:

2

عطل في خط الرؤية

خطأ VLOS

Vcc – 0.5


VccHOST

V

3

مستوى الرؤية طبيعي

معيار VLOS

أرضي


GND+0.5

V

3

رفض مصدر الطاقة

PSR

انظر الملاحظة رقم 4 أدناه

4

ملحوظات

1. بعد اقتران التيار المتردد الداخلي.

2. 20 – 80 %

3. في حالة فقدان الإشارة، يتم توصيل الدائرة ذات المجمع المفتوح بمقاومة تتراوح قيمتها بين 4.7 كيلو أوم و10 كيلو أوم إلى جهد يتراوح بين 3.15 و3.6 فولت. يشير المنطق 0 إلى التشغيل الطبيعي، بينما يشير المنطق 1 إلى عدم اكتشاف أي إشارة.

4. وفقًا للقسم 2.7.1 في مواصفات XFP MSA.


المعلمات البصرية (TOP = 0 إلى 70 درجة مئوية)

المعلمة

رمز

مين

النوع

الأعلى

وحدة

المرجع.

جهاز الإرسال

معدل تاريخ التشغيل

BR

9.95


11.3

جيجابت/ثانية


معدل الخطأ في البت

بير



10-12



أقصى قوة إطلاق

PMAX

0


+5

ديسيبل ميلي واط

1

الطول الموجي البصري - نهاية العمر الافتراضي

λ

إكس-100

X

س+100

مساءً


الطول الموجي البصري - بداية الحياة

λ

إكس-25

X

س+25

مساءً


نسبة الانقراض البصري

غرفة الطوارئ

8.2



ديسيبل


عرض الطيف عند -20 ديسيبل

Δλ



1

نانومتر


نسبة كبت الوضع الجانبي

SSRmin

30



ديسيبل


وقت الصعود/الهبوط (20%~80%)

Tr/Tf



35

ملاحظة:


متوسط قوة إطلاق جهاز الإرسال المتوقف

بوف



-30

ديسيبل ميلي واط


ارتعاش الإرسال

Txj

متوافق مع كل متطلبات المعيار


قناع العين البصري


IEEE802.3ae

2

المتلقي

معدل تاريخ التشغيل

BR

9.95


11.3

جيجابت/ثانية


حساسية جهاز الاستقبال

سين



-23

ديسيبل ميلي واط

2

أقصى طاقة دخل

PMAX

0



ديسيبل ميلي واط

2

الطول الموجي المركزي البصري

λC

1260


1600

نانومتر


انعكاس جهاز الاستقبال

وصفة طبية



-27

ديسيبل


إلغاء تأكيد خط البصر

فقدان الذاكرة



-17

ديسيبل ميلي واط


تأكيد خط الرؤية

لوسا

-34



ديسيبل ميلي واط


التخلف في LOS

لوش

0.5


5

ديسيبل


ملحوظات:

1. يتم إطلاق الطاقة الضوئية في الألياف أحادية النمط.

2. تم القياس باستخدام نمط اختبار PRBS 231-1 بسرعة 10.3125 جيجابت في الثانية BER<10-12.

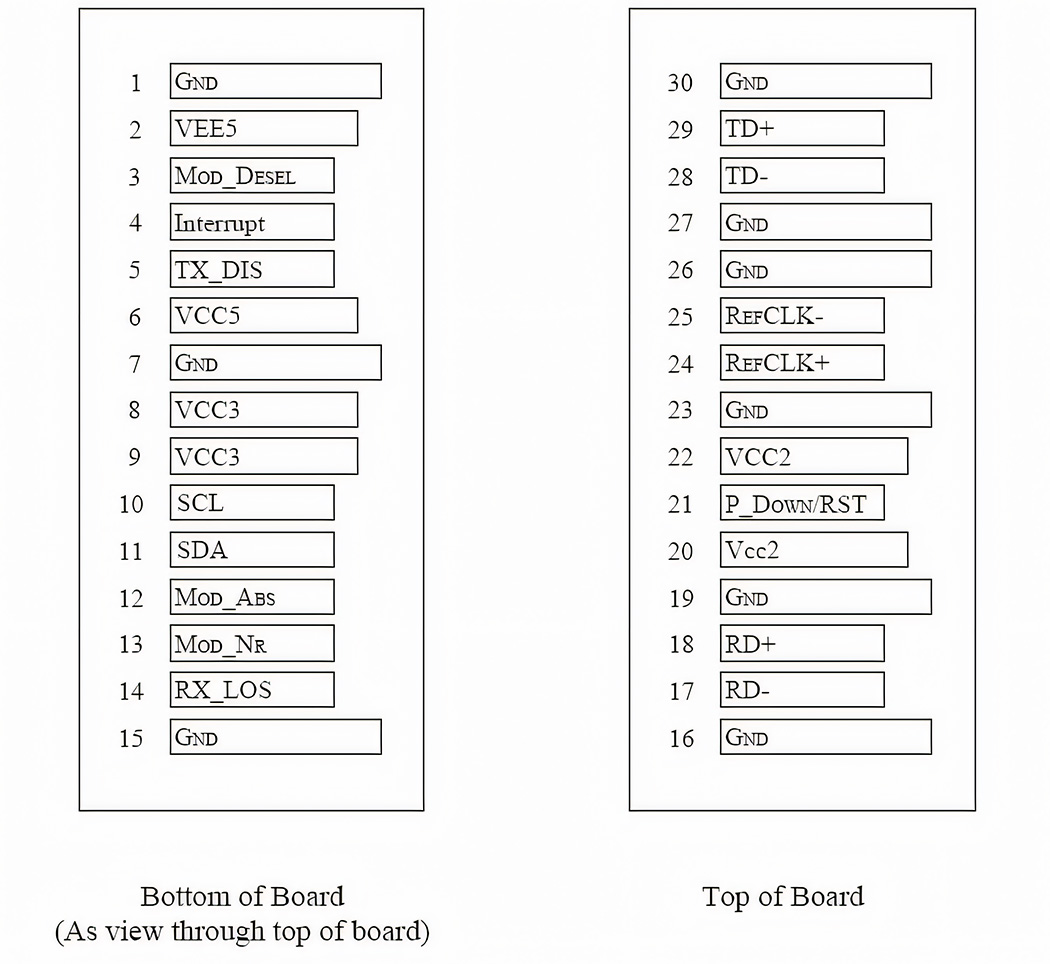

تخصيص رمز التعريف الشخصي

مخطط أرقام وأسماء دبابيس موصل لوحة المضيف

10G XFP DWDM 80km

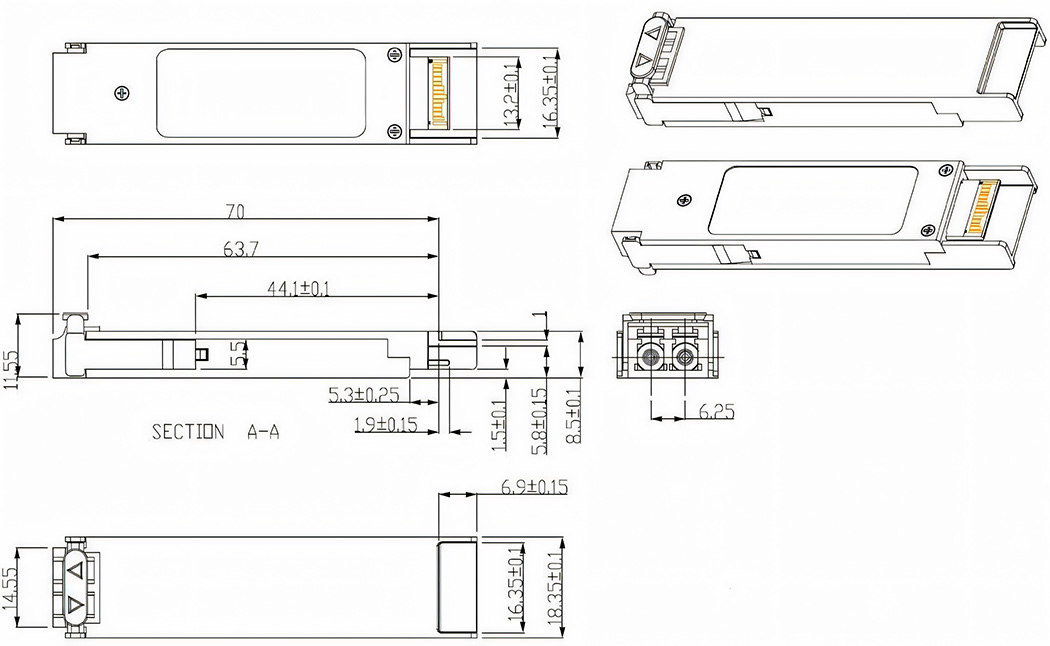

الأبعاد الميكانيكية

10G XFP DWDM 80km


معلومات الطلب:

RXPD-10GD80-CXX XX: الطول الموجي لشبكة الاتحاد الدولي للاتصالات 100 جيجا هرتز

رقم القطعة

الطول الموجي المركزي (نانومتر)

التردد (تيراهيرتز)

RXPD-10GD80-C61

1528.77

196.1

RXPD-10GD80-C60

1529.55

196.0

RXPD-10GD80-C59

1530.33

195.9

RXPD-10GD80-C58

1531.12

195.8

RXPD-10GD80-C57

1531.90

195.7

RXPD-10GD80-C56

1532.68

195.6

RXPD-10GD80-C55

1533.47

195.5

RXPD-10GD80-C54

1534.25

195.4

RXPD-10GD80-C53

1535.04

195.3

RXPD-10GD80-C52

1535.82

195.2

RXPD-10GD80-C51

1536.61

195.1

RXPD-10GD80-C50

1537.40

195.0

RXPD-10GD80-C49

1538.19

194.9

RXPD-10GD80-C48

1538.98

194.8

RXPD-10GD80-C47

1539.77

194.7

RXPD-10GD80-C46

1540.56

194.6

RXPD-10GD80-C45

1541.35

194.5

RXPD-10GD80-C44

1542.14

194.4

RXPD-10GD80-C43

1542.94

194.3

RXPD-10GD80-C42

1543.73

194.2

RXPD-10GD80-C41

1544.53

194.1

RXPD-10GD80-C40

1545.32

194.0

RXPD-10GD80-C39

1546.12

193.9

RXPD-10GD80-C38

1546.92

193.8

RXPD-10GD80-C37

1547.72

193.7

RXPD-10GD80-C36

1548.51

193.6

RXPD-10GD80-C35

1549.32

193.5

RXPD-10GD80-C34

1550.12

193.4

RXPD-10GD80-C33

1550.92

193.3

RXPD-10GD80-C32

1551.72

193.2

RXPD-10GD80-C31

1552.52

193.1

RXPD-10GD80-C30

1553.33

193.0

RXPD-10GD80-C29

1554.13

192.9

RXPD-10GD80-C28

1554.94

192.8

RXPD-10GD80-C27

1555.75

192.7

RXPD-10GD80-C26

1556.55

192.6

RXPD-10GD80-C25

1557.36

192.5

RXPD-10GD80-C24

1558.17

192.4

RXPD-10GD80-C23

1558.98

192.3

RXPD-10GD80-C22

1559.79

192.2

RXPD-10GD80-C21

1560.61

192.1

RXPD-10GD80-C20

1561.42

192.0

RXPD-10GD80-C19

1562.23

191.9

RXPD-10GD80-C18

1563.05

191.8

RXPD-10GD80-C17

1563.86

191.7
