يُستخدم جهاز MUX/DEMUX DWDM 6CH 12(موجة) من نطاق C + 4CH 8(موجات) من نطاق O على شكل أزواج، وهو مصمم بواسطة FIBERWDM.
في الجانب A، تكون موجات نطاق C كما يلي: RX C21 إلى C26 (1560.61nm~1556.55nm)، TX C27 إلى C32 (1555.75nm~1551.72nm)، أما موجات نطاق O فهي RX:1295.56/1296.68/1297.80/1298.93nm، TX:1300.05/1301.18/1302.31/1303.45nm؛
وفي الجانب B، تكون الموجات كما يلي: RX C27 إلى C32 (1555.75nm~1551.72nm)، TX C21 إلى C26 (1560.61nm~1556.55nm)، أما موجات نطاق O فهي RX:1300.05/1301.18/1302.31/1303.45nm، TX:1295.56/1296.68/1297.80/1298.93nm؛
ألياف مفردة 6 قنوات 12 موجة نطاق C + 4 قنوات 8 موجات نطاق O جهاز DWDM MUX/ DEMUX،
LC/UPC، حامل 1U
يُستخدم جهاز DWDM MUX/ DEMUX ذو 6 قنوات 12(موجة) لنطاق C + 4 قنوات 8(موجات) لنطاق O على شكل أزواج، وقد تم تصميمه بواسطة FIBERWDM.
في الجانب A، تكون موجات نطاق C: RX C21 إلى C26(1560.61nm~1556.55nm)، TX C27 إلى C32(1555.75nm~1551.72nm)، وتكون موجات نطاق O: RX:1295.56/1296.68/1297.80/1298.93nm، TX:1300.05/1301.18/1302.31/1303.45nm؛
وفي الجانب B، تكون الموجات: RX C27 إلى C32(1555.75nm~1551.72nm)، TX C21 إلى C26(1560.61nm~1556.55nm)، وتكون موجات نطاق O: RX:1300.05/1301.18/1302.31/1303.45nm، TX:1295.56/1296.68/1297.80/1298.93nm؛
لوحة المنتج

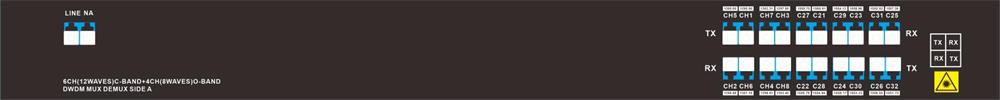

6 قنوات 12 موجة نطاق C + 4 قنوات 8 موجات نطاق O جهاز DWDM MUX/ DEMUXألياف مفردة الجانب A
6 قنوات 12 موجة نطاق C + 4 قنوات 8 موجات نطاق O جهاز DWDM MUX/ DEMUX ألياف مفردة الجانب B

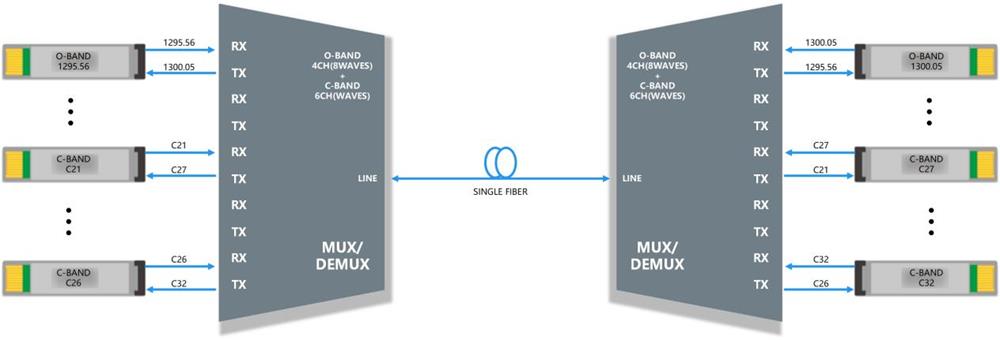

وصلة الخط
نقل عبر ألياف مفردة باستخدام 6 قنوات (12 موجة) نطاق C + 4 قنوات (8 موجات) نطاق O جهاز DWDM MUX DEMUX
جهاز DWDM MUX DEMUX 6 قنوات (12 موجة) نطاق C + 4 قنوات (8 موجات) نطاق O، يدعم أعمالاً مختلفة ذات 10 قنوات في ليف ضوئي واحد للنقل من نقطة إلى نقطة.
يُستخدم في البث والتلفزيون، IDC، التمويل، الحكومة، الحوسبة السحابية، البيانات الضخمة وغيرها من الصناعات.
مواصفات المنتج
| طول موجة التشغيل |
النطاق C: C21~C26، C27~C32 النطاق O: 1295.56/1296.68/1297.80/1298.93nm/1300.05/1301.18/1302.31/1303.45nm |
تباعد القنوات |
النطاق C: 100GHz(0.8nm) النطاق O: 200GHz(1.12nm) |
| نطاق مرور القناة | ±0.11nm | التقنية | TFF (مرشح الغشاء الرقيق) |
| فقد الإدخال |
≤ 4.5dB@النطاق C ≤ 3.0dB@النطاق C |
حساسية درجة الحرارة لفقد الإدخال | ≤ 0.5dB |
| فقد العودة | ≥ 45dB | الاتجاهية | ≥ 45dB |
|
تشتت نمط الاستقطاب |
≤ 0.2ps | فقد الاعتماد على الاستقطاب | ≤ 0.3dB |
| عزل القناة | المجاورة ≥25dB غير المجاورة ≥ 35dB |
درجة الحرارة |
التشغيل من -40 إلى 85°C التخزين من -40 إلى 85°C |

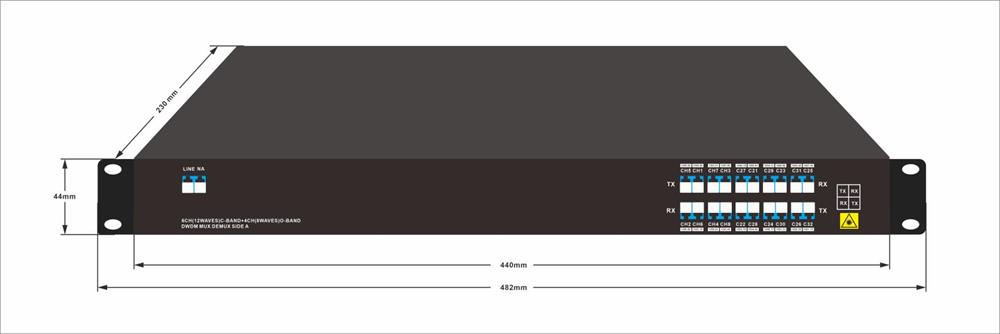

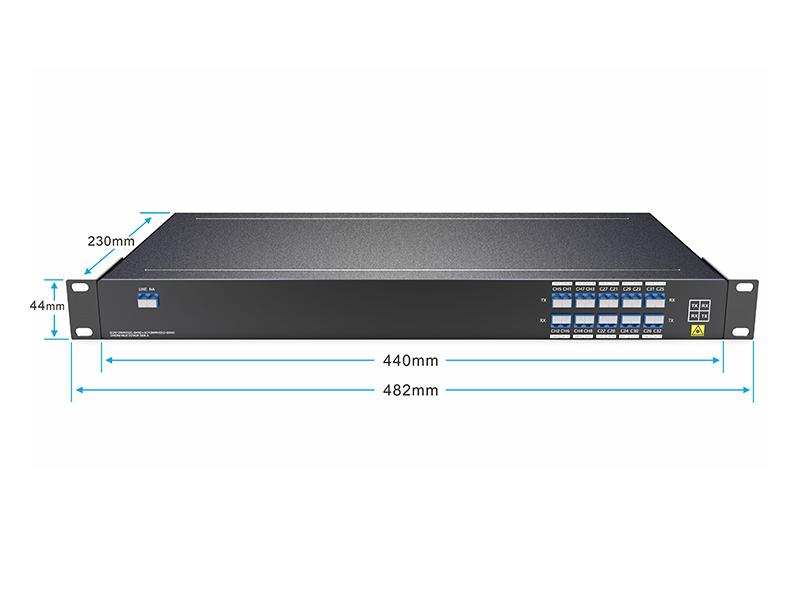

| الوزن الصافي | 3.5KG | الأبعاد (الارتفاع×العرض×العمق) | 44*440*230mm |
ملاحظة: محدد مع الموصلات.
معلومات العبوة
رف مقاس 19 بوصة 1U
معلومات الطلب
| رقم المنتج | وصف المنتج |
|
DMD20-1U01-C2132 +O-BAND A |
وحدة MUX/DEMUX لـ DWDM بالنطاق C 6 قنوات (12 موجة) استقبال C21-C26/ إرسال C27-C32، نطاق O 4 قنوات (8 موجات) استقبال 1295.56/1296.68/1297.80/1298.93nm، إرسال 1300.05/1301.18/1302.31/1303.45nm، LC/UPC، ألياف مفردة، هيكل 1U، الجانب A |
|
DMD20-1U01-C2132 +O-BAND B |
وحدة MUX/DEMUX لـ DWDM بالنطاق C 6 قنوات (12 موجة) استقبال C27-C32/ إرسال C21-C26، نطاق O 4 قنوات (8 موجات) استقبال 1300.05/1301.18/1302.31/1303.45nm، إرسال 1295.56/1296.68/1297.80/1298.93nm، LC/UPC، ألياف مفردة، هيكل 1U، الجانب B |
ملاحظة: ندعم التصميم المخصص، يرجى التواصل معنا عبر البريد الإلكتروني.
