مُضاعِف/مُزيل إرسال DWDM أحادي الألياف 8 قنوات 16 موجة، مع منفذ توسعة، ومرشح R/B، وLC/UPC، وصندوق LGX قابل للتوصيل، وفتحتين في رف 1U
يُستخدم مُضاعِف/مُزيل إرسال DWDM ثماني القنوات (16 موجة) مع مُرشِّح أزرق وأحمر (R/B) في أزواج، وهو من تصميم FIBERWDM. في الجانب A، تكون الموجات كالتالي: RX من C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر)، TX من C45 إلى C52 (1541.35 نانومتر ~ 1535.82 نانومتر)؛ وفي الجانب B، تكون الموجات كالتالي: RX من C45 إلى C52 (1541.35 نانومتر ~ 1535.82 نانومتر)، TX من C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر). وباستخدام مُضخِّمات DWDM وجهاز DCM، يُمكن لنظام نقل DWDM ثماني القنوات دعم الإرسال لمسافات طويلة عبر ليف ضوئي واحد.
وهو مصمم ليكون قابلاً للتوصيل بصندوق LGX، لذا يمكن توصيله برف 1U ذي فتحتين، وتدعم السعة القصوى 2*8 قنوات في النظام.
لوحة المنتج
مُضاعِف/مُزيل مُضاعِف الألياف الضوئية DWDM ثماني القنوات، جانب الألياف الضوئية المفردة أ

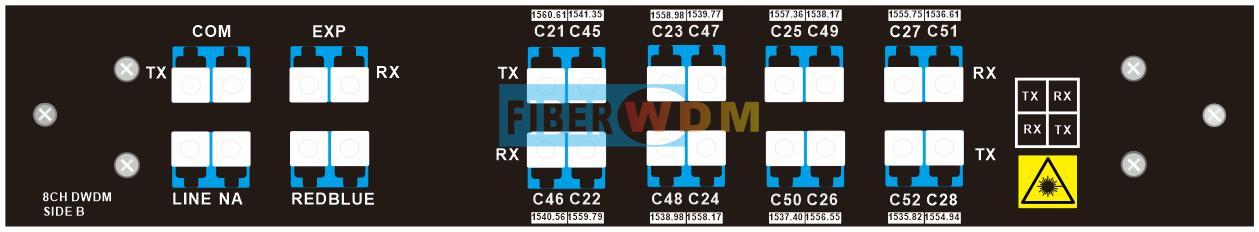

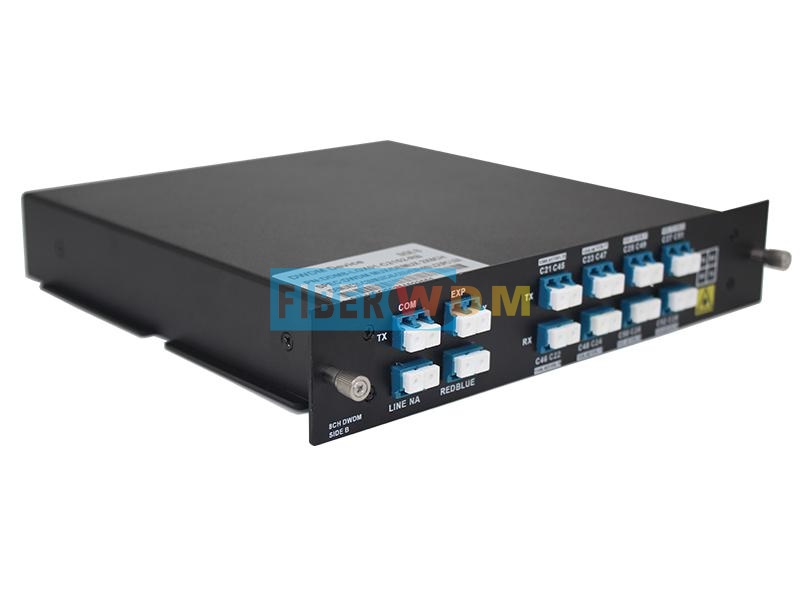

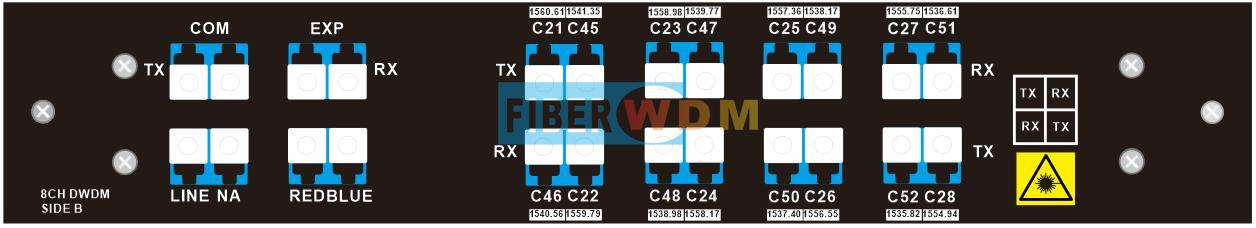

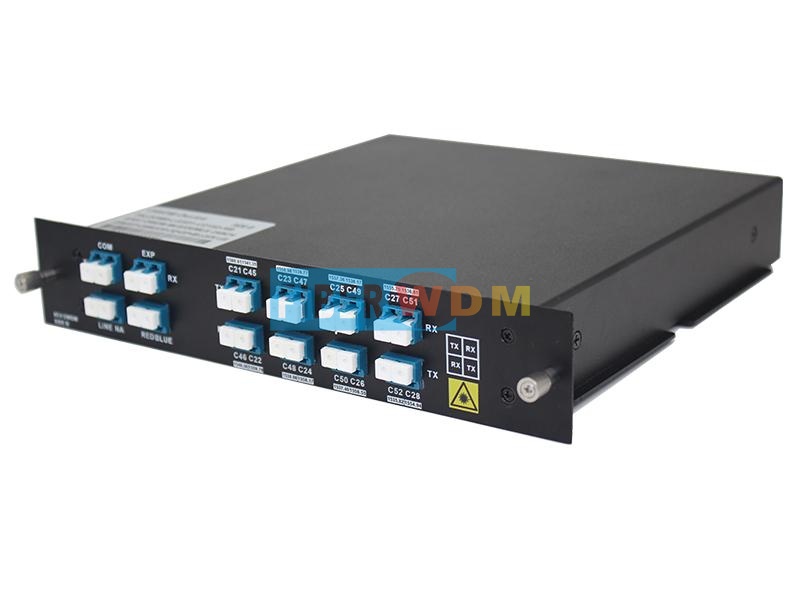

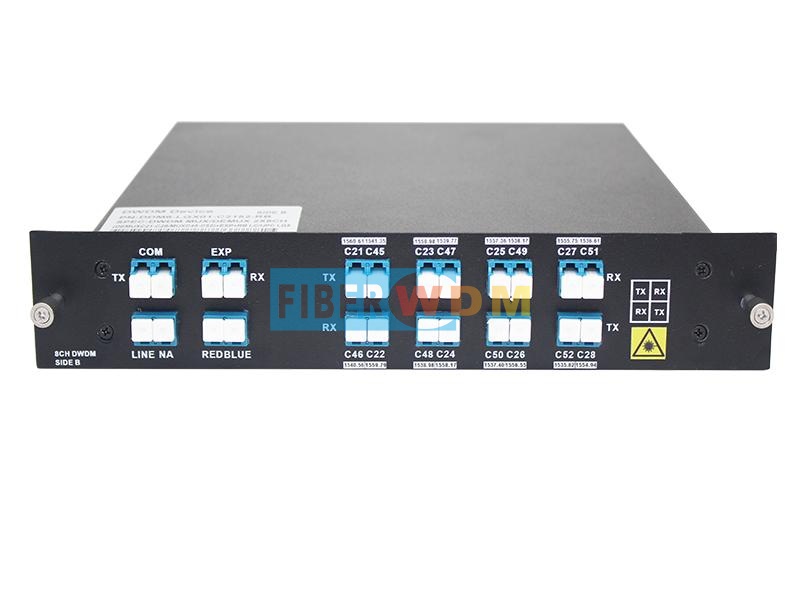

مُضاعِف/مُزيل مُضاعِف الألياف الضوئية DWDM ثماني القنوات، جانب الألياف الضوئية المفردة ب
|

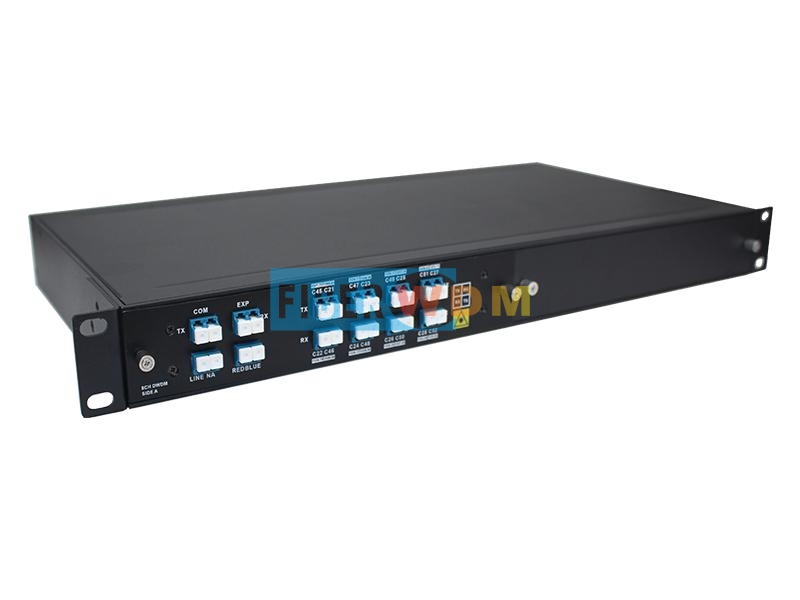

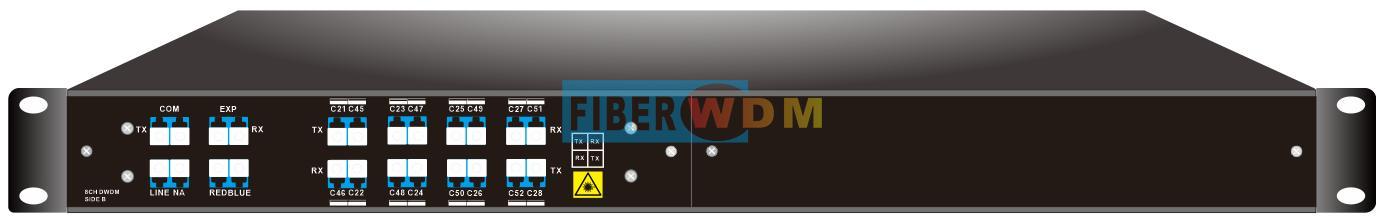

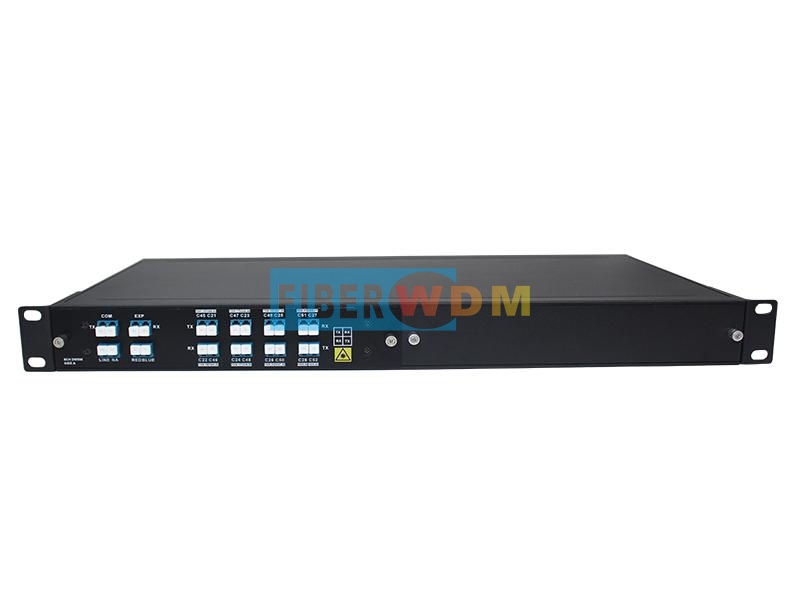

رف 1U بفتحتين
منفذ توسعة لزيادة عرض النطاق الترددي في المستقبل، مما يتيح زيادة سعة الشبكة عن طريق توصيله بمنفذ الخط الخاص بجهاز DWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تركيب أو استئجار ألياف إضافية
وصلة الخط
مُضاعِف/مُزيل إرسال DWDM ثماني القنوات، نقل عبر ليف ضوئي واحد
يدعم مُضاعِف/مُزيل إرسال DWDM ثماني القنوات نقلًا من نقطة إلى نقطة عبر ليف ضوئي واحد
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
8 قنوات، 16 موجة، C21-C28 / C45-C52 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تقنية |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤3.5 ديسيبل |
فقد الربط |
≤4.5 ديسيبل |
|
فقد العودة |
≥ 45 ديسيبل |
التوجيهية |
≥ 45 ديسيبل |
|
نمط الاستقطاب التشتت |
≤ 0.1 بيكو ثانية |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مجاور ≥30 ديسيبل
|
درجة الحرارة |
التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
فقد الإدخال عند نسبة الإشارة إلى الضوضاء |
اجتياز: ≤0.6 ديسيبل انعكاس: ≤0.8 ديسيبل |
عزل عند R/B |
اجتياز: ≥30 ديسيبل انعكاس: ≥15 ديسيبل |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف 1U بفتحتين: 3 كجم |

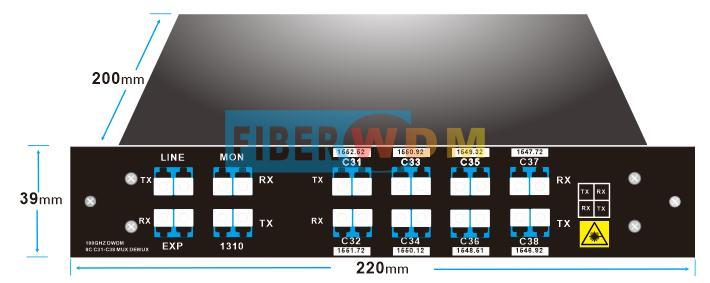

الأبعاد (الارتفاع × العرض × العمق) |
صندوق LGX: 220 × 200 × 39 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات التغليف
|
مقبس LGX BOX ثنائي الفتحات 1U |
رف ثنائي الفتحات 1U لـ LGX BOX |
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DM16-1U01-C2152 |
مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات، 16 موجة (استقبال C21-C28/إرسال C45-C52) مع منفذ توسعة وفلتر RB، ألياف ضوئية أحادية، LC/UPC، صندوق LGX قابل للتوصيل، الجانب A |
|
DD16-1U01-C21526 |
مُضاعِف/مُزيل إرسال DWDM، 8 قنوات، 16 موجة (استقبال C45-C52/إرسال C21-C28) مع منفذ EXP وفلتر RB، ألياف أحادية، LC/UPC، صندوق LGX قابل للتوصيل، الجانب B |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة بفتحتين لصندوق LGX قابل للتوصيل، 440*230*44 مم |
ملاحظة: ندعم التصميم المخصص، يرجى التواصل معنا عبر البريد الإلكتروني sales@fiberwdm.com
