سمات:
موزع PLC 1X2 SC/APC قابل للتوصيل، صندوق LGX، 215 × 150 × 20 مم
تم تطوير وحدات توزيع الضوء الضوئية (PLC) من Fiberwdm باستخدام عملية فريدة لتصنيع موجهات الضوء من زجاج السيليكا، مع وصلة ألياف ضوئية دقيقة وموثوقة في حزمة مصغرة. توفر هذه الوحدات حلاً منخفض التكلفة لتوزيع الضوء، يتميز بصغر حجمه وموثوقيته العالية. تتميز وحدات PLC بأداء عالٍ من حيث انخفاض فقد الإدخال، وانخفاض فقد النبضة الضوئية (PDL)، وارتفاع فقد العودة، وتجانس ممتاز عبر نطاق واسع من الأطوال الموجية من 1260 نانومتر إلى 1620 نانومتر، وتعمل في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية. تتوفر وحدات PLC بتكوينات قياسية 1*4، 1*8، 1*16، و1*32، بالإضافة إلى هياكل مخصصة 2*8، 2*16، 2*32، و2*64.
منتج
صندوق توصيل LGX من نوع PLC SC/APC 1*2، أبعاده 215*150*20 مم
سمات:
التطبيقات
امتثال
مواصفات وحدة التحكم المنطقية القابلة للبرمجة (PLC) من نوع 1*N
| تكوين المنفذ | 1×2 | 1×4 | 1×8 | 1×16 | |
| نوع الألياف | SMF-28e أو حسب ما يحدده العميل | ||||
| طول الموجة التشغيلية (نانومتر) | 1260～1650 | ||||
| فقد الإدخال | عادي | 3.7 | 6.8 | 10.0 | 13.0 |
| الأعلى | 4.0 | 7.2 | 10.5 | 13.5 | |
| توحيد الفقد (ديسيبل) | الأعلى | 0.4 | 0.6 | 0.8 | 1.2 |
| فقدان العودة (ديسيبل) | مين | 50 | 50 | 50 | 50 |
| الفقد المعتمد على الاستقطاب (ديسيبل) | الأعلى | 0.2 | 0.2 | 0.3 | 0.3 |
| التوجيه (ديسيبل) | مين | 55 | 55 | 55 | 55 |
| الفقد المعتمد على الطول الموجي (ديسيبل) | الأعلى | 0.3 | 0.3 | 0.3 | 0.5 |
|
الفقد المعتمد على درجة الحرارة (-40～85°C) (ديسيبل) |
الأعلى | 0.5 | 0.5 | 0.5 | 0.8 |
| درجة حرارة التشغيل (°مئوية) | -40~85 | ||||
| درجة حرارة التخزين (°م) | -40~85 | ||||
| حجم عبوة LGX (مم) | 215 × 150 × 20 مم | ||||
| عبوة تركيب على رف مقاس 19 بوصة (مم) | 1U، 440*160*44 | ||||
ملاحظات: 1. المواصفات بدون موصلات الألياف الضوئية.
2. اختبار درجة حرارة الغرفة.
مواصفات وحدة التحكم المنطقية القابلة للبرمجة 2*N
| تكوين المنفذ | 2×2 | 2×4 | 2×8 | 2×16 | |
| نوع الألياف | SMF-28e أو حسب ما يحدده العميل | ||||
| طول الموجة التشغيلية (نانومتر) | 1260～1650 | ||||
| فقد الإدخال | عادي | 3.8 | 7.4 | 10.8 | 14.2 |
| الأعلى | 4.2 | 7.8 | 11.2 | 14.6 | |
| توحيد الفقد (ديسيبل) | الأعلى | 1.0 | 1.4 | 1.5 | 2.0 |
| فقدان العودة (ديسيبل) | مين | 50 | 50 | 50 | 50 |
| الفقد المعتمد على الاستقطاب (ديسيبل) | الأعلى | 0.2 | 0.2 | 0.4 | 0.4 |
| التوجيه (ديسيبل) | مين | 55 | 55 | 55 | 55 |
| الفقد المعتمد على الطول الموجي (ديسيبل) | الأعلى | 0.8 | 0.8 | 0.8 | 0.8 |
|
الفقد المعتمد على درجة الحرارة (-40～85°C) (ديسيبل) |
الأعلى | 0.5 | 0.5 | 0.5 | 0.8 |
| درجة حرارة التشغيل (°مئوية) | -40~85 | ||||
| درجة حرارة التخزين (°م) | -40~85 | ||||
| حجم العبوة (مم) | 215 × 150 × 20 مم | ||||
| عبوة تركيب على رف مقاس 19 بوصة (مم) | 1U، 440*160*44 | ||||
ملاحظات: 1. المواصفات بدون موصلات الألياف الضوئية.
2. اختبار درجة حرارة الغرفة.
العبوة (مم)
صندوق توصيل وحدة التحكم المنطقية القابلة للبرمجة LGX 215*150*20 مم
رف 1U ذو 4 فتحات لصندوق LGX
معلومات الطلب
| رقم القطعة | تحديد |
| 1P2-LGX02A | صندوق LGX قابل للتوصيل من نوع PLC SC/APC بحجم 1x2، أبعاده 215 × 150 × 20 مم |
التعليمات
س: ما هي سيناريوهات التطبيق الرئيسية؟
ج: مناسب لأنظمة FTTx (مثل الألياف إلى المنزل، الألياف إلى المبنى)، وشبكات LAN/WAN/Metro، وشبكات الألياف الضوئية السلبية التناظرية/الرقمية (PON)، وشبكات CATV، وأنظمة اتصالات الألياف الضوئية الأخرى.
س: هل هو متوافق مع معدات الألياف الضوئية (مثل OLT، ONU) من ماركات أخرى؟
ج: نعم. يتوافق المنتج مع المعايير الصناعية العالمية (سلسلة Telcordia GR) ويستخدم موصلات SC/APC القياسية وألياف SMF-28e. وهو متوافق تمامًا مع العلامات التجارية الرائدة في مجال معدات الألياف الضوئية (مثل Huawei وZTE وCisco) طالما تطابقت الواجهة ونوع الألياف.
س: ما هي سياسة ضمان ما بعد البيع لهذا الموزع PLC؟
ج: تقدم شركتنا ضمان استبدال لمدة 3 أشهر، وضمانًا لمدة 3 سنوات، وخدمة صيانة مدى الحياة.
هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.
وحدة تحكم منطقية قابلة للبرمجة (PLC) 1U

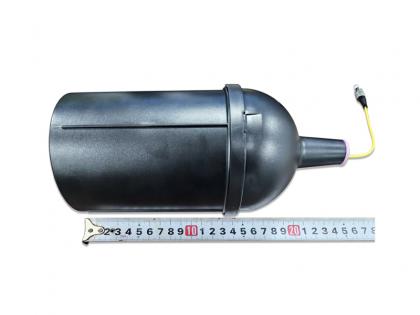

بكرة ألياف بصرية FPV

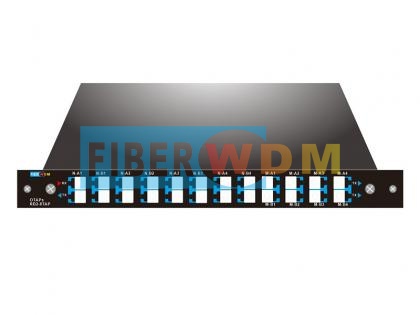

وحدة 8 OTAPs للشبكات الضوئية السلبية
وحدة إرسال واستقبال ضوئية ثنائية الاتجاه 100GBASE-SR QSFP28 850/900 نانومتر 100 متر DOM LC MMF
وحدة 100G CFP2 LR4 أحادية المعدل بطول 10 كيلومترات
جهاز إرسال واستقبال ضوئي LC بسرعة 100 جيجابت QSFP28 ZR4 بمدى 80 كم وطول موجي 1310 نانومتر

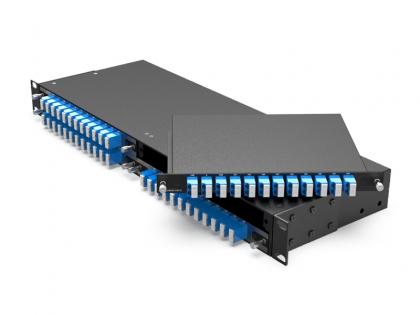

مُضاعِف/مُزيل إرسال DWDM أحادي الألياف 8 قنوات 16 موجة، مع منفذ توسعة، ومرشح R/B، وLC/UPC، وصندوق LGX، و4 فتحات في رف 1U
