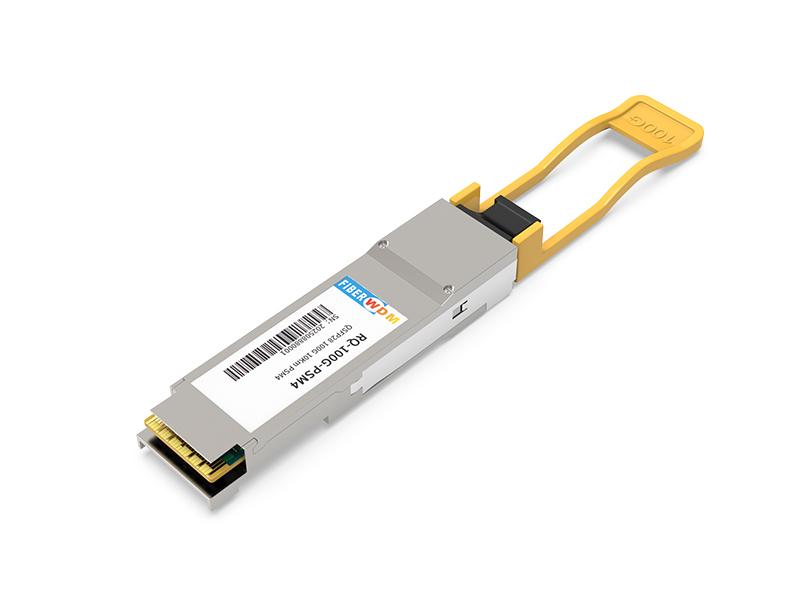

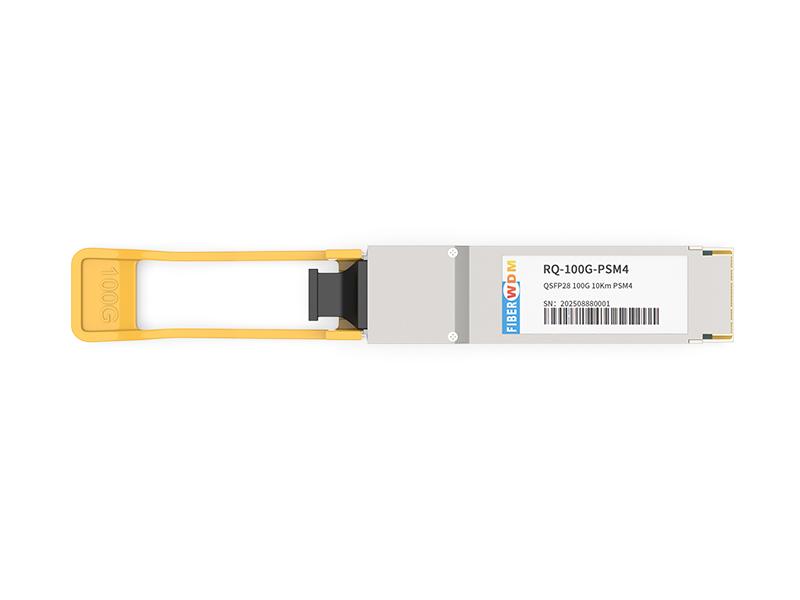

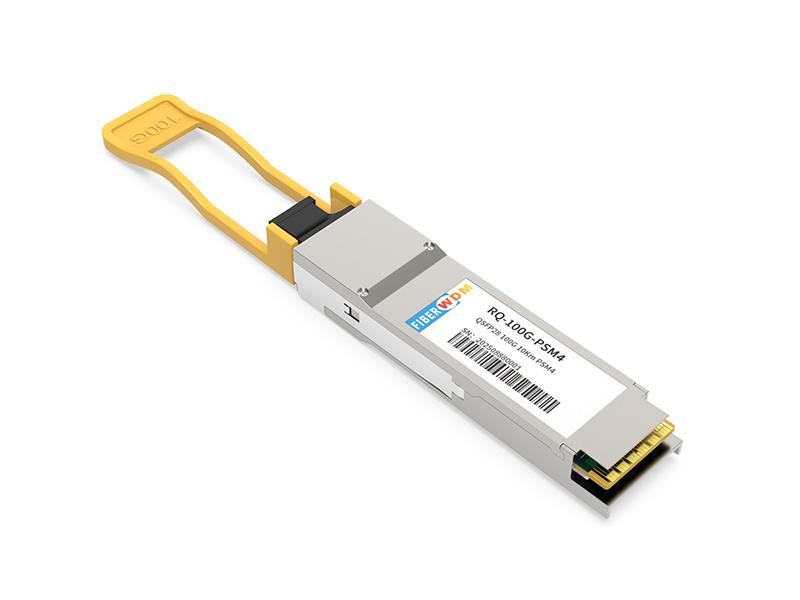

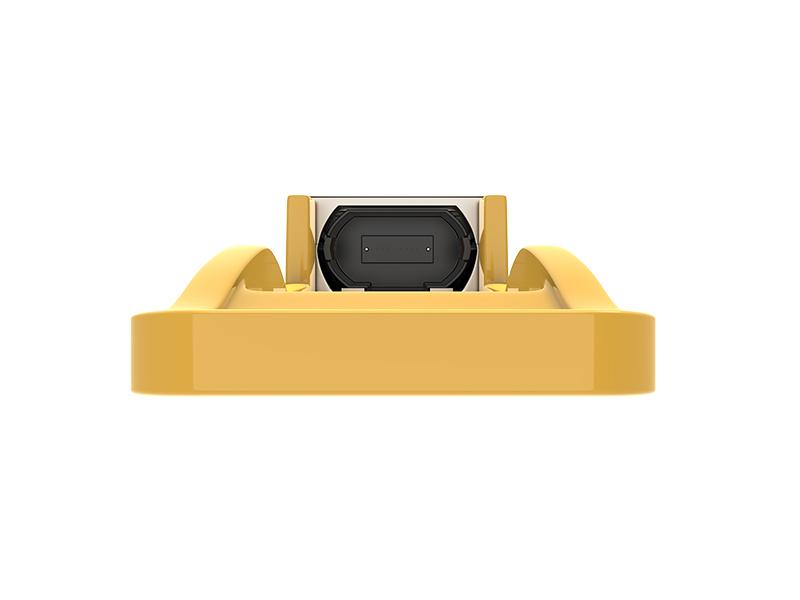

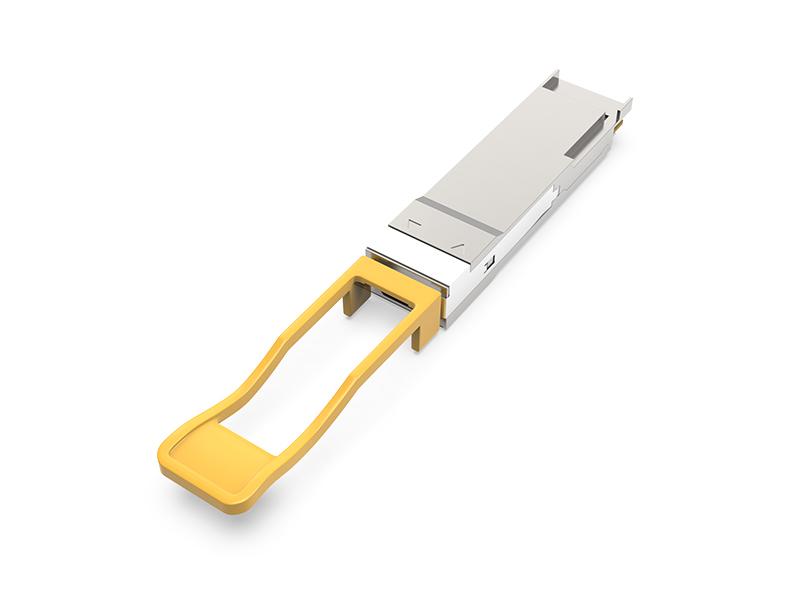

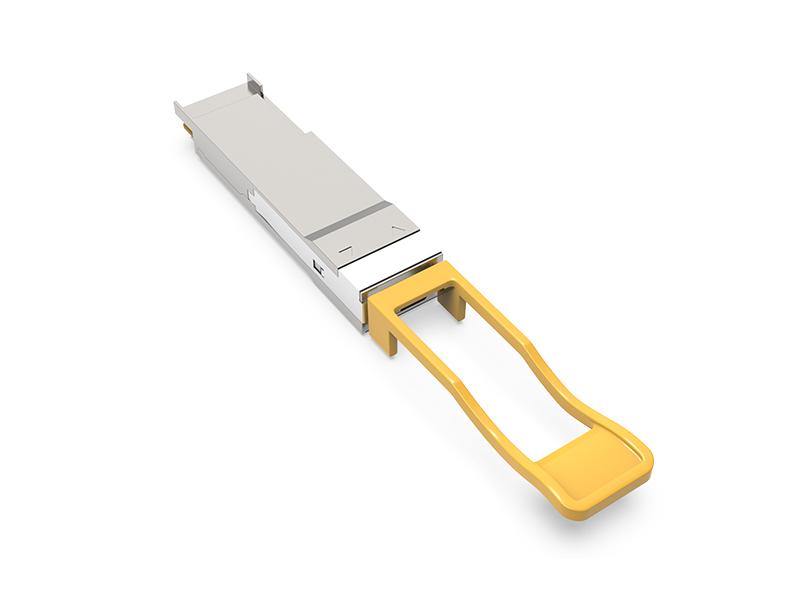

جهاز الإرسال والاستقبال الضوئي OFQ212G10C-FP4 QSFP28 مُصمم لخدمة نطاق يصل إلى 10 كيلومترات بمعدل بيانات 25.78125 جيجابت/ثانية عبر أربعة مسارات. يعمل الجهاز بجهد 3.3 فولت تيار مستمر، ضمن نطاق درجات الحرارة التجارية. وهو متوافق مع معايير QSFP MSA وSFF-8436 وSFF-8636 وPSM4 MSA. تتوفر وظائف التشخيص الرقمي عبر واجهة I2C، بينما يمكن التحكم بالجهاز عبر واجهات LVTTL على المضيف، وتشمل هذه الوظائف تحديد الوحدة (ModSelL) وإعادة ضبطها (ResetL) ووضع الطاقة المنخفضة (LPMode). يحتوي الجهاز على مصفوفة ليزر رباعية (عادةً DFB)، ومصفوفة ثنائية رباعية الأطراف، ووحدة CDR عالية الأداء، وأربعة مشغلات، بالإضافة إلى دوائر متكاملة TIA منفصلة. واجهات بيانات الإرسال والاستقبال المقترنة بتيار متردد تفاضلي متوافقة مع CML.
أجهزة إرسال واستقبال 100G QSFP28 10km PSM4
معلمات الحد الأقصى المطلق
|
الحد الأقصى المطلق للتقييمات (قد يؤدي تجاوز هذه التقييمات إلى تلف لا يمكن إصلاحه للجهاز) |
|||||
|
المعلمة |
رمز |
مين |
الأعلى |
الوحدات |
ملحوظات |
|
درجة حرارة التخزين |
Tstg |
-40 |
+95 |
درجة مئوية |
قد يؤدي تجاوز الحد الأقصى المطلق للتصنيفات إلى تلف لا يمكن إصلاحه للجهاز. لا يُقصد تشغيل الجهاز في ظل ظروف الحد الأقصى المطلق المتزامن، مما قد يتسبب في تلف لا يمكن إصلاحه للجهاز. |
|
درجة حرارة تشغيل العلبة (تجارية) |
ل |
0 | +70 |
درجة مئوية |
|
|
الرطوبة النسبية - التخزين |
الجانب الأيمن |
0 | 95 | % | |
|
الرطوبة النسبية - التشغيل |
RHO |
0 | 85 | % | |
|
جهد التغذية |
VCC |
-0.3 | 3.6 | V | |
ظروف التشغيل
|
ظروف التشغيل الموصى بها |
|||||
|
المعلمة |
رمز |
مين |
النوع |
الأعلى |
الوحدات |
|
درجة حرارة تشغيل العلبة |
علبة النقل |
0 |
+70 |
درجة مئوية |
|
|
جهد التغذية المستمر |
VCC |
3.135 |
3.465 |
V |
|
|
تيار تغذية الوحدة |
معهد علم الأعصاب |
1000 | مللي أمبير | ||
الخصائص الكهربائية
|
الخصائص الكهربائية لجهاز الإرسال |
|||||
|
المعلمة |
رمز |
مين |
النوع |
الأعلى |
الوحدات |
|
تأرجح إدخال البيانات التفاضلية |
رقم تعريف المركبة |
180 |
900 |
ملي فولت |
|
|
مقاومة الإدخال التفاضلي لجهاز الإرسال |
زين |
90 | 100 | 110 |
Ω |
|
مقاومة خرج جهاز الإرسال التفاضلية |
زوت |
45 | 50 | 55 |
Ω |
|
إعادة ضبط تعطيل الجهد |
الواقع الافتراضي |
2.0 |
Vcc+0.3 |
V |
|
|
إعادة ضبط جهد التمكين |
فرين |
0 |
0.8 |
V |
|
|
تعطيل جهد ModSellL |
Vm |
2.0 |
Vcc+0.3 |
V |
|
|
جهد تمكين ModSelL |
VmEN |
0 |
0.8 |
V |
|
|
الخصائص الكهربائية لجهاز الاستقبال |
|||||
|
المعلمة |
رمز |
مين |
النوع |
الأعلى |
الوحدات |
|
تأرجح خرج البيانات التفاضلية |
VOUT |
180 | 900 |
ملي فولت |
|
|
مقاومة خرج جهاز الاستقبال التفاضلية |
زوت |
90 | 100 | 110 |
Ω |
|
جهد تأكيد دولي |
قديم |
VCC-0.5 |
VCC+0.3 |
V | |
|
جهد إلغاء التأكيد الدولي |
VDint |
0 |
+0.4 |
V | |
المواصفات البصرية
|
المواصفات البصرية لجهاز الإرسال |
||||||
|
المعلمة |
رمز |
مين |
النوع |
الأعلى |
الوحدات |
ملحوظات |
|
معدل الإشارة|كل حارة |
25.78125±100 جزء في المليون |
جيجابت في الثانية |
||||
|
طول موجة المسار |
L0 |
1295 |
1310 |
1325 |
نانومتر |
|
|
L1 |
1295 |
1310 |
1325 |
نانومتر |
||
|
المستوى الثاني |
1295 |
1310 |
1325 |
نانومتر |
||
|
المستوى 3 |
1295 |
1310 |
1325 |
نانومتر |
||
|
نسبة كبح الوضع الجانبي |
SMSR |
30 |
ديسيبل |
|||
|
متوسط إجمالي قوة الإطلاق |
بتول |
|
8.0 |
ديسيبل ميلي واط |
||
|
متوسط قوة الإطلاق | لكل مسار |
متوسط |
-9.4 | 2.0 |
ديسيبل ميلي واط |
||
|
سعة التعديل البصري | كل مسار |
أوما |
2.2 |
ديسيبل ميلي واط |
1 | ||
|
عقوبة الإرسال والتشتت | كل حارة |
TDP |
2.9 |
ديسيبل |
|||
|
إحداثيات قناع العين: X1، X2، X3، Y1، Y2، Y3 |
|
{0.31, 0.4, 0.45, 0.34, 0.38, 0.4} |
|
2 | ||
|
متوسط قوة إطلاق جهاز الإرسال المتوقف | لكل مسار |
|
-30 |
ديسيبل ميلي واط |
|||
|
نسبة الانقراض |
غرفة الطوارئ |
3.5 |
ديسيبل |
|||
|
عرض الطيف | 20 ديسيبل |
|
1 |
نانومتر |
|||
|
انعكاس جهاز الإرسال |
|
-12 |
ديسيبل |
|||
|
تحمل فقدان العودة البصرية |
|
20 |
ديسيبل |
|||
ملحوظة:
|
المواصفات البصرية لجهاز الاستقبال |
||||||
|
المعلمة |
رمز |
مين |
النوع |
الأعلى |
الوحدات |
ملحوظات |
|
سرعة الإشارة لكل حارة |
25.78125±100 جزء في المليون |
جيجابت في الثانية |
||||
|
طول موجة المسار |
L0 |
1295 |
1310 |
1325 |
نانومتر |
|
|
L1 |
1295 |
1310 |
1325 |
نانومتر |
||
|
المستوى الثاني |
1295 |
1310 |
1325 |
نانومتر |
||
|
المستوى 3 |
1295 |
1310 |
1325 |
نانومتر |
||
|
عتبة الضرر | كل مسار |
THd |
3.0 |
ديسيبل ميلي واط |
1 | ||
|
متوسط قوة الاستقبال | لكل مسار |
-12.66 |
2.0 |
ديسيبل ميلي واط |
|||
|
انعكاس جهاز الاستقبال |
-26 |
ديسيبل |
||||
|
حساسية OMA|كل مسار[1] |
سين |
-12.5 |
ديسيبل ميلي واط |
2 | ||
|
حساسية جهاز الاستقبال المجهدة (OMA)، كل حارة |
-8.8 |
ديسيبل ميلي واط |
||||
|
تأكيد خط الرؤية |
لوسا |
-15.5 |
||||
|
إلغاء خط الرؤية |
فقدان الذاكرة |
-13.5 |
||||
|
التخلف في LOS |
لوش |
0.5 | 3 | |||
|
عقوبة إغلاق العين عمودياً |
VECP |
1.9 |
ديسيبل |
3 | ||
|
ارتعاش العين المجهدة J2 |
J2 |
0.27 |
واجهة المستخدم |
|||
|
ارتعاش العين المجهدة J4 |
J4 |
0.39 |
واجهة المستخدم |
|||
ملحوظة:
1. يجب أن يكون جهاز الاستقبال قادراً على تحمل التعرض المستمر لإشارة دخل ضوئية معدلة ذات مستوى طاقة محدد على مسار واحد دون أن يتضرر. ولا يشترط أن يعمل جهاز الاستقبال بشكل صحيح عند مستوى الطاقة هذا.
2. تم القياس باستخدام إشارة اختبار المطابقة عند مدخل جهاز الاستقبال لـ BER = 5e-5 BER.
3. يُعد كل من جزاء إغلاق العين العمودي وارتعاش العين تحت الضغط من شروط الاختبار لقياس حساسية جهاز الاستقبال تحت الضغط. وهما ليسا من خصائص جهاز الاستقبال نفسه.
التشخيص الرقمي
|
واجهة المراقبة |
||||
|
المعلمة |
رمز |
المواصفات |
الوحدات |
الحالة/ملاحظات |
|
درجة حرارة |
تي |
+/-3 |
درجة مئوية |
|
|
الجهد االكهربى |
VCC |
+/- 5% |
V |
|
|
التحيز |
تحيز |
+/-10% |
مللي أمبير |
|
|
طاقة Rx |
طاقة الاستقبال |
+/-2 |
ديسيبل ميلي واط |
|
|
طاقة الإرسال |
طاقة الإرسال |
+/-2 |
ديسيبل ميلي واط |
|

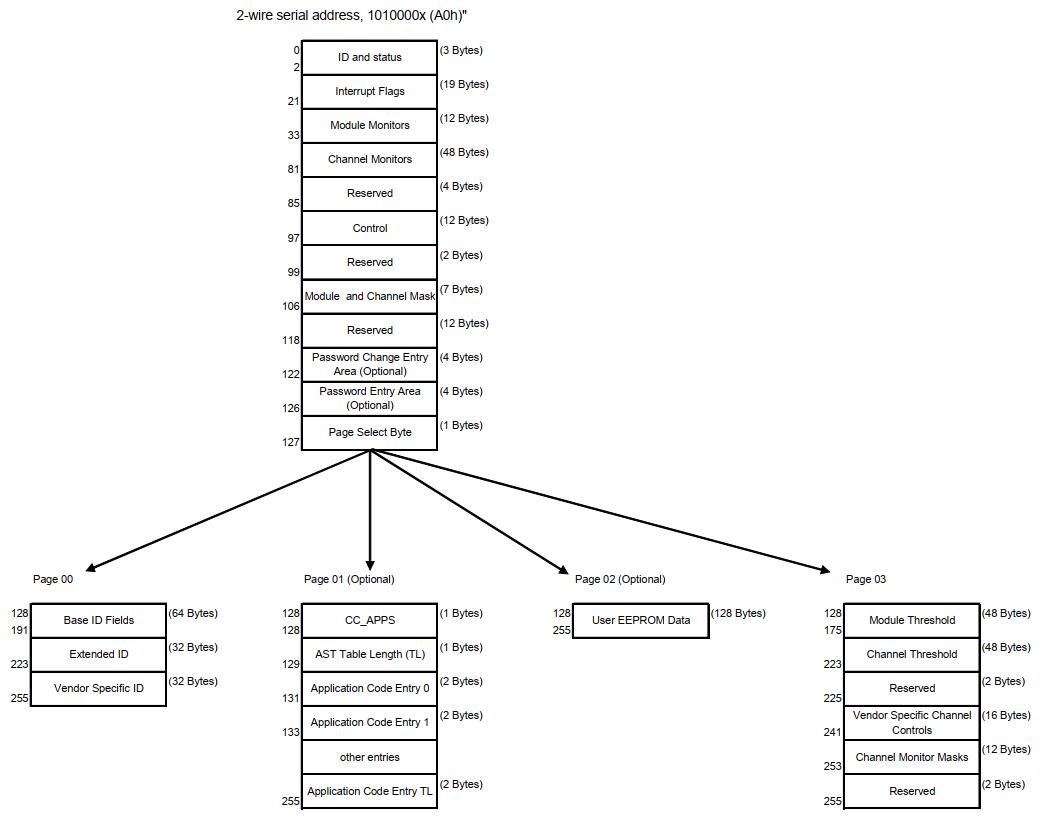

خريطة الذاكرة

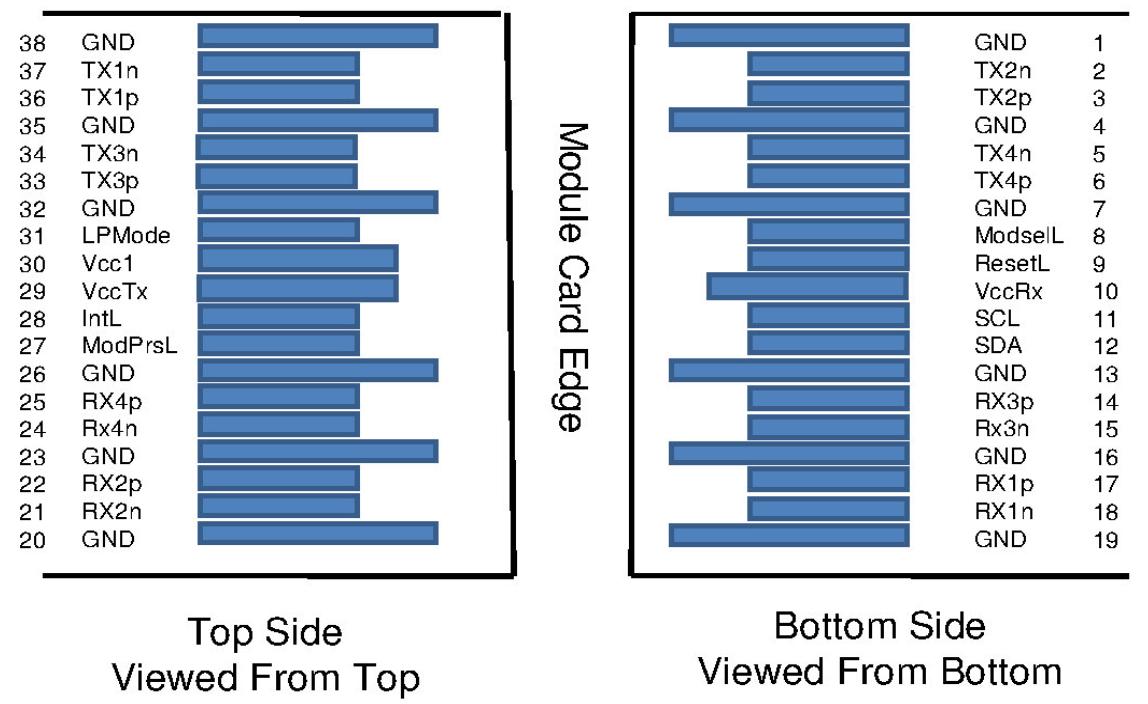

تخصيص رقم التعريف الشخصي
مودسيل
يُعد ModSelL دبوس إدخال. عند تثبيته في حالة منخفضة من قِبل المضيف، يستجيب الموديول لأوامر الاتصال التسلسلي ثنائي الأسلاك. يسمح ModSelL باستخدام عدة موديولات QSFP على ناقل واجهة ثنائي الأسلاك واحد. عندما يكون ModSelL في حالة "عالية"، لا يستجيب الموديول لأي اتصال واجهة ثنائي الأسلاك من المضيف ولا يُقرّ باستلامه. يجب أن يكون مُدخل إشارة ModSelL في حالة "عالية" داخل الموديول. لتجنب التعارضات، لا يُحاول نظام المضيف إجراء اتصالات واجهة ثنائية الأسلاك خلال فترة إلغاء تأكيد ModSelL بعد إلغاء تحديد أي موديولات QSFP. وبالمثل، يجب على المضيف الانتظار لمدة لا تقل عن فترة تأكيد ModSelL قبل التواصل مع الموديول المُحدد حديثًا. قد تتداخل فترات التأكيد والإلغاء لموديولات مختلفة طالما تم استيفاء متطلبات التوقيت المذكورة أعلاه.
إعادة الضبط
يجب توصيل طرف ResetL بمصدر جهد Vcc في وحدة QSFP. يؤدي انخفاض مستوى الإشارة على طرف ResetL لفترة أطول من الحد الأدنى لطول النبضة (t_Reset_init) إلى إعادة ضبط كاملة للوحدة، مما يعيد جميع إعدادات المستخدم إلى حالتها الافتراضية. يبدأ وقت تأكيد إعادة ضبط الوحدة (t_init) عند الحافة الصاعدة بعد تحرير مستوى الإشارة المنخفض على طرف ResetL. أثناء تنفيذ عملية إعادة الضبط (t_init)، يتجاهل المضيف جميع بتات الحالة حتى تُشير الوحدة إلى اكتمال مقاطعة إعادة الضبط. تُشير الوحدة إلى ذلك بإرسال إشارة IntL مع إلغاء بت Data_Not_Ready. تجدر الإشارة إلى أنه عند التشغيل (بما في ذلك الإدخال أثناء التشغيل)، يجب أن تُرسل الوحدة إشارة اكتمال مقاطعة إعادة الضبط دون الحاجة إلى إعادة ضبط.
ModPrsL
يتم توصيل ModPrsL بجهد Vcc_Host على اللوحة المضيفة، ويتم تأريضه في الوحدة. يكون ModPrsL في حالة "منخفض" عند إدخاله، وفي حالة "عالي" عند فصل الوحدة فعليًا عن موصل اللوحة المضيفة.
IntL
IntL هو طرف إخراج. عندما يكون منخفضًا، فإنه يشير إلى عطل تشغيلي محتمل في الوحدة أو حالة حرجة للنظام المضيف. يحدد النظام المضيف مصدر المقاطعة باستخدام واجهة تسلسلية ثنائية الأسلاك. طرف IntL هو طرف إخراج ذو مجمع مفتوح، ويجب توصيله بجهد تغذية النظام المضيف على لوحة النظام المضيف.
وضع LPMode
يجب توصيل طرف LPMode بمصدر الطاقة Vcc في وحدة QSFP. وتعتمد هذه الوظيفة على طرف LPMode ومجموعة بتات التحكم البرمجي Power_over-ride وPower_set (العنوان A0h، البايت 93، البتات 0 و1). تحتوي الوحدة على وضعين: وضع الطاقة المنخفضة ووضع الطاقة العالية. يعمل وضع الطاقة العالية ضمن إحدى فئات الطاقة الأربع. عندما تكون الوحدة في وضع الطاقة المنخفضة، يبلغ الحد الأقصى لاستهلاكها للطاقة 1.5 واط. يحمي هذا الوضع الأجهزة المضيفة غير القادرة على تبريد وحدات الطاقة العالية، في حال إدخالها عن طريق الخطأ.
يجب أن تعمل واجهة الاتصال التسلسلي ثنائية الأسلاك الخاصة بالوحدة وجميع وظائف أمان الليزر بكامل طاقتها في وضع الطاقة المنخفضة هذا. كما يجب أن تدعم الوحدة إتمام مقاطعة إعادة الضبط في هذا الوضع. إذا أشارت بتات المعرف الموسع (الصفحة 00h، البايت 129، البتات 6-7) إلى استهلاك طاقة يزيد عن 1.5 واط، وكانت الوحدة في وضع الطاقة المنخفضة، فيجب عليها خفض استهلاكها للطاقة إلى أقل من 1.5 واط مع الحفاظ على الوظائف المذكورة أعلاه. لم تُحدد الطريقة الدقيقة لتحقيق وضع الطاقة المنخفضة، ولكن من المحتمل ألا يعمل جهاز الإرسال (Tx) أو جهاز الاستقبال (Rx) أو كلاهما في هذه الحالة. أما إذا أشارت بتات المعرف الموسع (الصفحة 00h، البايت 129، البتات 6-7) إلى أن استهلاك الطاقة أقل من 1.5 واط، فيجب أن تعمل الوحدة بكامل طاقتها بغض النظر عما إذا كانت في وضع الطاقة المنخفضة أو العالية.
يجب أن يكون الموديول في وضع الطاقة المنخفضة إذا كان طرف LPMode في حالة عالية، أو إذا كانت بتة تجاوز الطاقة في حالة عالية وكانت بتة ضبط الطاقة عالية أيضًا. يجب أن يكون الموديول في وضع الطاقة العالية إذا كان طرف LPMode في حالة منخفضة، أو إذا كانت بتة تجاوز الطاقة عالية وكانت بتة ضبط الطاقة منخفضة. لاحظ أن الحالة الافتراضية لبتة تجاوز الطاقة هي منخفضة.

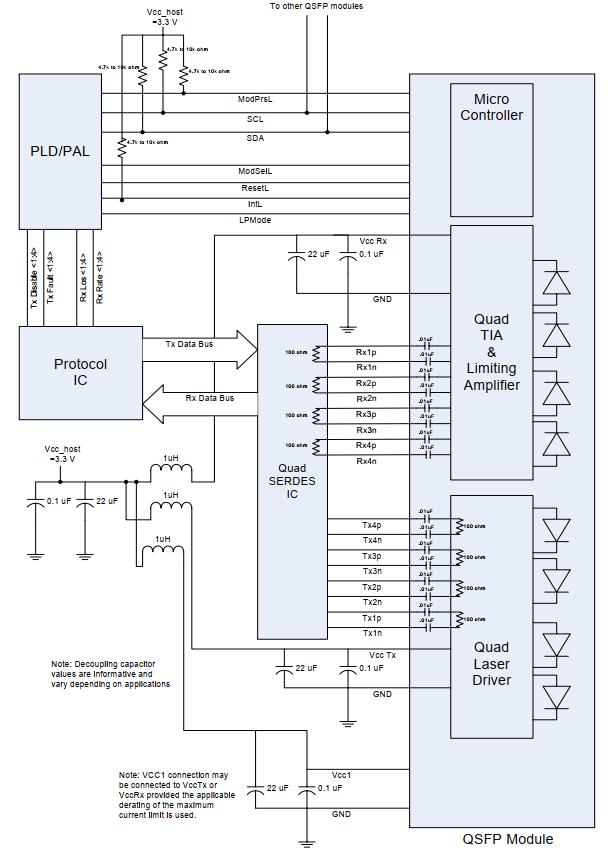

واجهة كهربائية

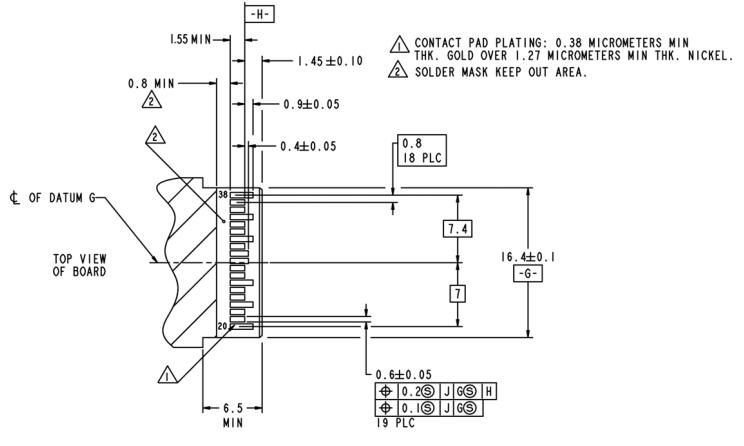

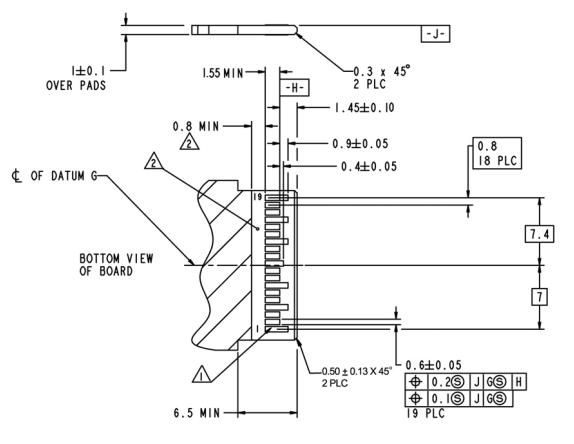

تصميم لوحة الدوائر المطبوعة الموصى به

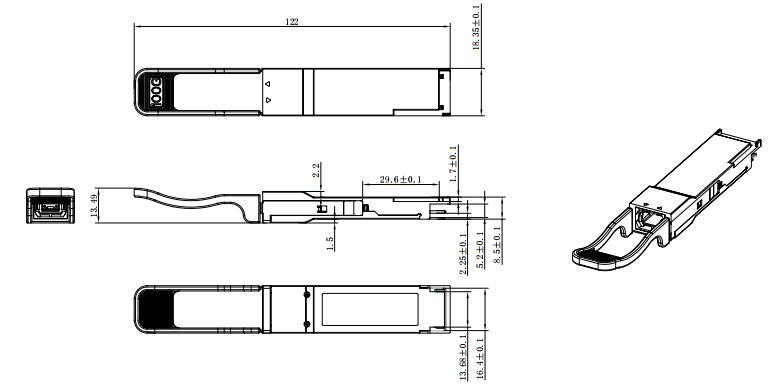

الأبعاد الميكانيكية
ملحوظات:
1- التفاوت: +/-0.1 مم.
2- أخرى وفقًا لـ SFF-8661 أو مواصفات العميل.
3- منفذ بصري وفقًا لمواصفات موصل الألياف.
احتياطات التعامل:
هذا الجهاز عرضة للتلف نتيجة التفريغ الكهروستاتيكي. يُنصح بشدة بتوفير بيئة خالية من الشحنات الكهروستاتيكية. اتبع الإرشادات وفقًا لإجراءات الحماية من التفريغ الكهروستاتيكي الصحيحة.
السلامة من الليزر:
قد يكون الإشعاع المنبعث من أجهزة الليزر ضاراً بالعين البشرية. تجنب تعريض عينيك للإشعاع المباشر أو غير المباشر.
يلاحظ:
تحتوي المعلومات الواردة في هذه الصفحة على مواصفات المنتج المستهدفة والتي تخضع للتغيير دون إشعار مسبق.
يرجى مراجعة مكتب مبيعات Litecore الخاص بك للاطلاع على تحديثات المنتج، والتغييرات في المواصفات، وتوافر العينات، وتواريخ إصدار الإنتاج.
