جهاز إرسال واستقبال ضوئي QSFP28 أحادي النطاق 100G بتردد 1310 نانومتر وطول 2 كم من ألياف LC أحادية النمط مع تصحيح الخطأ الأمامي (FEC) وتقنية DDM
منتجات
بيت /

أجهزة الإرسال والاستقبال الضوئية

/

جهاز إرسال واستقبال ضوئي بسرعة 100 جيجابت

/جهاز إرسال واستقبال ضوئي QSFP28 أحادي النطاق 100G بتردد 1310 نانومتر وطول 2 كم من ألياف LC أحادية النمط مع تصحيح الخطأ الأمامي (FEC) وتقنية DDM

QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm
QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm QSFP28-100G-FR1，100G QSFP28 optical transceiver with 1310nm

جهاز إرسال واستقبال ضوئي QSFP28 أحادي النطاق 100G بتردد 1310 نانومتر وطول 2 كم من ألياف LC أحادية النمط مع تصحيح الخطأ الأمامي (FEC) وتقنية DDM

تتضمن الوحدة إشارة ضوئية أحادية القناة، بطول موجي مركزي 1310 نانومتر، تعمل بمعدل بيانات 50 جيجا باود. تتوافق الواجهة الكهربائية مع معيار IEEE 802.3cd ومعيار QSFP28 MSA في اتجاهي الإرسال والاستقبال، بينما تتوافق الواجهة الضوئية مع معيار IEEE 802.3cd ومعيار 100G Lambda MSA مع موصل LC مزدوج.

استفسر الآن تحميل
فئات
  • تفاصيل المنتج

QSFP28-100G-FR1 جهاز إرسال واستقبال ضوئي QSFP28 أحادي النطاق 100G بتردد 1310 نانومتر وطول 2 كم من ألياف LC أحادية النمط مع تصحيح الخطأ الأمامي (FEC) وتقنية DDM

تفاصيل المنتج

عامل الشكل QSFP28 الحد الأقصى لمعدل نقل البيانات 100 جيجابت في الثانية لامدا واحدة
الطول الموجي 1310 نانومتر أقصى مسافة 2 كم
موصل ثنائي البلورة السائلة نوع جهاز الإرسال EML
نوع الكابل SMF نوع جهاز الاستقبال دبوس
طاقة تي إكس -2.4~+4.0 ديسيبل ميلي واط حساسية جهاز الاستقبال < -4.5 ديسيبل ميلي واط
دعم DDM نعم دعم لجنة الانتخابات الفيدرالية نعم
البروتوكولات 100G Lambda MSA 100G-FR، إيثرنت 100G درجة حرارة التشغيل من 0 إلى 70 درجة مئوية (من 32 إلى 158 درجة فهرنهايت)

ميزات المنتج

  • متوافق مع معيار QSFP28 MSA
  • يدعم سرعة نقل بيانات تصل إلى 53.125 جيجا باود
  • 100G Lambda MSA 100G-FR متوافق مع المواصفات
  • إمكانية نقل البيانات لمسافة تصل إلى 2 كم عبر الألياف أحادية النمط (SMF) مع تصحيح الأخطاء الأمامية (FEC).
  • واجهة كهربائية 4x25G (OIF CEI-28G-VSR)
  • أقصى استهلاك للطاقة 4.5 واط
  • متوافق مع توجيهات RoHS
  • يدعم الربط البيني لمراكز البيانات، وشبكة إيثرنت بسرعة 100 جيجابت، وشبكات المؤسسات.

التطبيقات

  • ربط مراكز البيانات
  • إيثرنت 100 جيجابت مقابل شبكات المؤسسات

QSFP28-100G-FR1

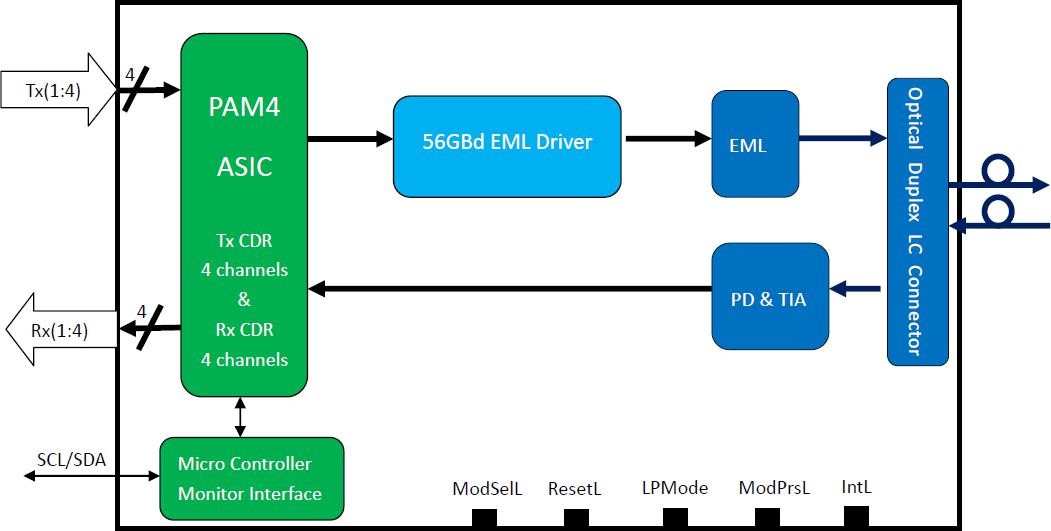

مخطط وظيفي لجهاز الإرسال والاستقبال

أعلى التقييمات المطلقة

تجدر الإشارة إلى أن التشغيل بما يتجاوز أي تصنيفات قصوى مطلقة فردية قد يتسبب في تلف دائم لهذه الوحدة.

المعلمة

رمز

مين

الأعلى

الوحدات

درجة حرارة التخزين

TS

-40 85

درجة مئوية

درجة حرارة علبة التشغيل

قمة

0 70

درجة مئوية

جهد مصدر الطاقة

VCC

-0.5

3.6

V

الرطوبة النسبية (بدون تكثف)

RH

0 85

%

عتبة الضرر، لكل حارة

THd

5.5

ديسيبل ميلي واط

ظروف التشغيل الموصى بها

المعلمة

رمز

مين

عادي

الأعلى

الوحدات

ملحوظات

درجة حرارة علبة التشغيل

قمة

0

70

درجة مئوية

جهد مصدر الطاقة

VCC

3.135

3.3

3.465

V

معدل البيانات الكهربائية لكل حارة (NRZ)

25.78125

جيجابت/ثانية

معدل نقل البيانات الضوئية (PAM4)

53.125

GBd

دقة معدل نقل البيانات

-100

100

جزء في المليون

نسبة الخطأ في البت قبل تصحيح الخطأ الأمامي

2.4 × 10 -4

نسبة الخطأ في البت بعد تصحيح الخطأ الأمامي

1x10 -12

1

جهد دخل التحكم مرتفع

2

Vcc

V

جهد دخل التحكم منخفض

0 0.8 V

مسافة الربط مع G.652

د

0.002

2 كم 2

ملحوظات:

1. خاصية تصحيح الأخطاء الأمامية (FEC) مدمجة في الوحدة.

2. يجب تشغيل FEC لدعم أقصى مسافة للمعاملات.

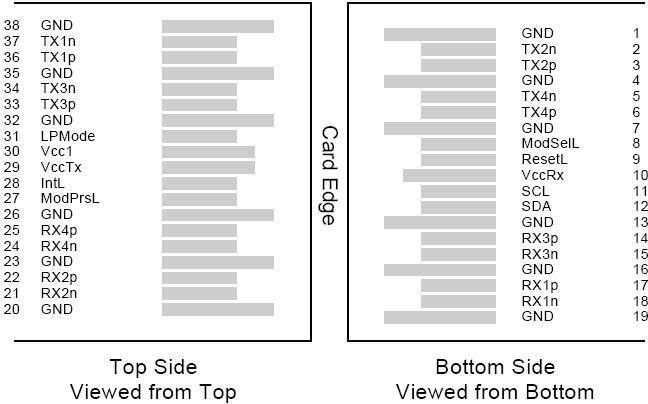

تخصيص ووصف الدبوس

100G QSFP28 optical transceiver with 1310nm

موصل متوافق مع معايير MSA

وظائف التشخيص الرقمي

يتم تحديد خصائص التشخيص الرقمي التالية في ظل ظروف التشغيل العادية ما لم يُنص على خلاف ذلك.

المعلمة

رمز

مين

الأعلى

الوحدات

ملحوظات

الخطأ المطلق لجهاز مراقبة درجة الحرارة

DMI_Temp

-3

3

درجة مئوية

ضمن نطاق درجة حرارة التشغيل

خطأ مطلق في مراقبة جهد التغذية

DMI _VCC

-0.1

0.1

V

على نطاق التشغيل الكامل

خطأ مطلق في مراقبة طاقة استقبال القناة

DMI_RX_Ch

-2

2

ديسيبل

1

جهاز مراقبة تيار انحياز القناة

DMI_Ibias_Ch

-10%

10%

مللي أمبير

خطأ مطلق في مراقبة طاقة إرسال القناة

DMI_TX_Ch

-2

2

ديسيبل

1

ملحوظات:

1. نظرًا لاختلاف دقة قياس الألياف أحادية النمط، قد يكون هناك تذبذب إضافي بمقدار +/-1 ديسيبل، أو دقة إجمالية بمقدار +/- 3 ديسيبل.

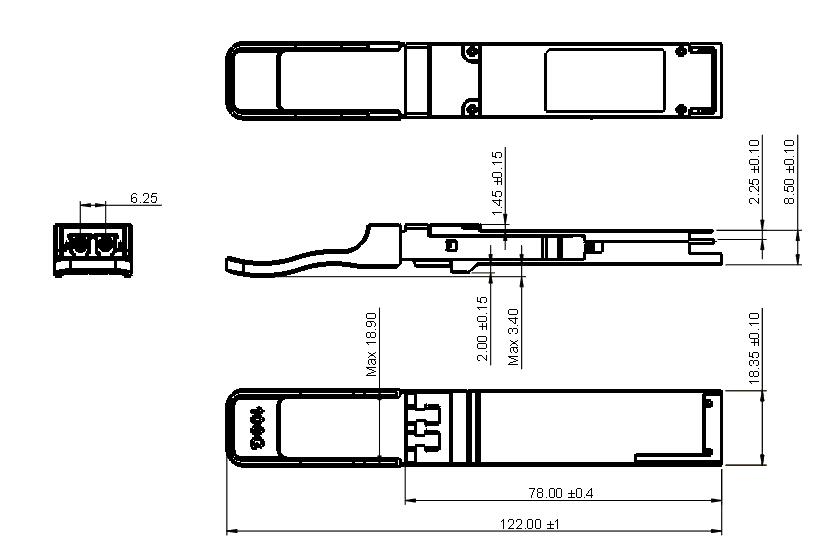

الأبعاد الميكانيكية

100G QSFP28 optical module

معلومات الطلب

رقم القطعة

وصف المنتج

QSFP28-100G-FR1

منفذ QSFP28 FR أحادي الطول الموجي بسرعة 100 جيجابت في الثانية، بطول موجي 1310 نانومتر، وموصل LC، بمدى 2 كيلومتر، ونطاق درجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
