صُممت وحدة الإرسال والاستقبال أحادية النمط من سلسلة RQ-100GDO25-XXXX لنقل البيانات عبر قنوات متعددة بسرعة 100 جيجابت إيثرنت لمسافة تصل إلى 25 كيلومترًا باستخدام ألياف بصرية أحادية النمط G.652 القياسية. تعمل الوحدة بمعدل بيانات 100 جيجابت في الثانية عند الطول الموجي الاسمي لتقنية DWDM من 1295.56 نانومتر إلى 1312.58 نانومتر، وفقًا لمواصفات CW-WDM MSA. تستطيع هذه الوحدة تحويل 4 قنوات من بيانات الإدخال الكهربائية بسرعة 25 جيجابت في الثانية (NRZ) إلى قناة واحدة من إشارة بصرية بسرعة 100 جيجابت في الثانية (PAM4)، كما تستطيع تحويل قناة واحدة من إشارة بصرية بسرعة 100 جيجابت في الثانية (PAM4) إلى 4 قنوات من بيانات الإخراج الكهربائية بسرعة 25 جيجابت في الثانية (NRZ). تتوافق الواجهة الكهربائية للوحدة مع معايير OIF CEI-28G-VSR وQSFP28 MSA. تم تصميمه ليتم نشره في سلسلة RQ-100GDO25-XXXX QSFP28 100G O-Band DWDM 25KM SM LC Transceiver DWDM Networking Equipment في شبكات الوصول والشبكات الأساسية في المناطق الحضرية

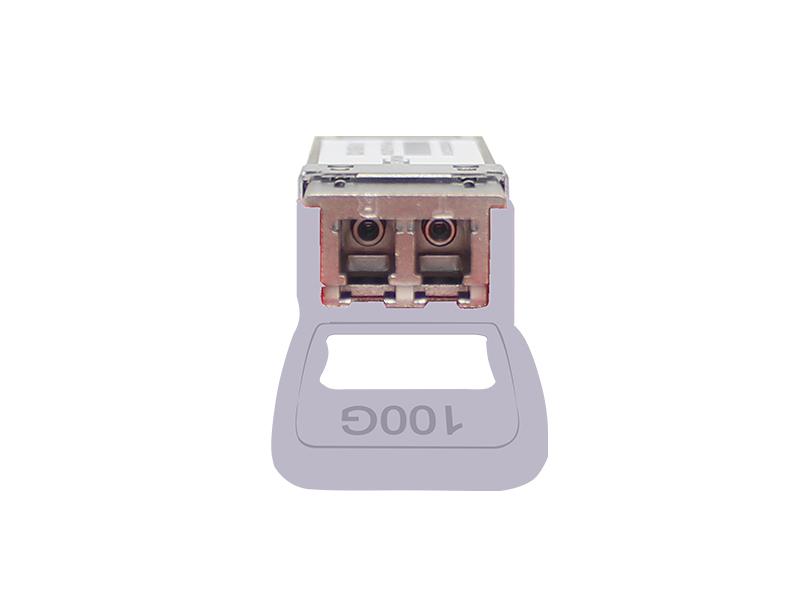

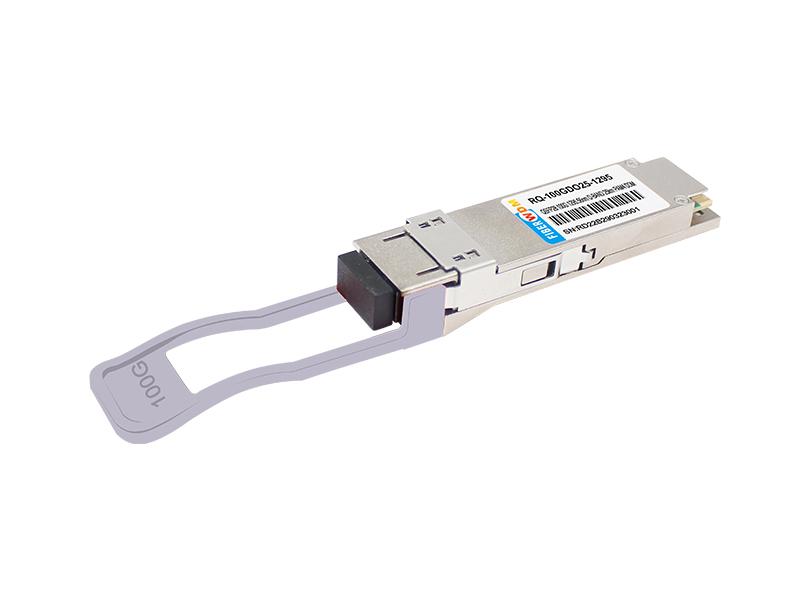

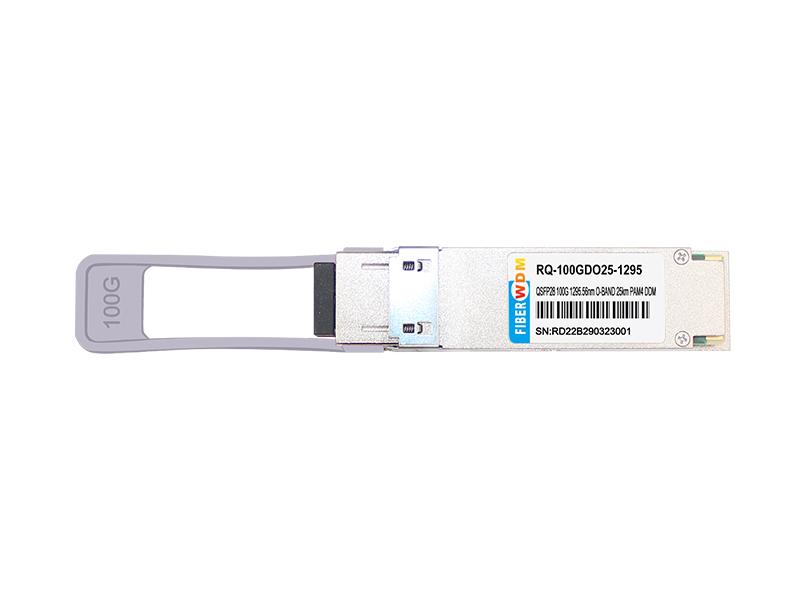

سلسلة RQ-100GDO25-XXXX، جهاز إرسال واستقبال 100G QSFP28 O-Band DWDM 25KM SM LC
سمات
التطبيقات
معلومات الطلب
| رقم القطعة | معدل نقل البيانات | الفيبر | المسافة*3 | واجهة المستخدم | درجة حرارة. |
| RQ-100GDO25-XXXX*2 | 100 جيجابت في الثانية | SMF | 25 كم | LC | 0~+70 درجة مئوية |
*1: للحصول على أحدث معلومات الاعتماد، يرجى مراجعة FIBERWDM.
*2: يشير XXXX إلى نطاق الطول الموجي DWDM في النطاق O كما هو محدد في CW-WDM MSA، يرجى الرجوع إلى الجدول التالي للحصول على معلومات مفصلة عن الطول الموجي المركزي.
*3: عبر G.652 SMF.

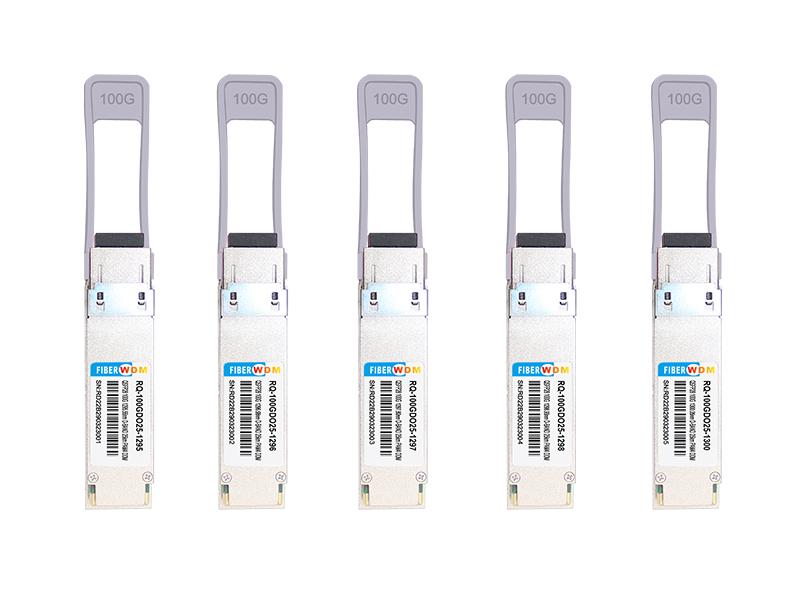

يشير مصطلح XXX-Channel إلى الجدول التالي
| خط | رقم القطعة | التردد (تيراهيرتز) | الطول الموجي المركزي (نانومتر) |
| L-4 | RQ-100GDO25-1295 | 231.4 | 1295.56 |
| L-3 | RQ-100GDO25-1296 | 231.2 | 1296.68 |
| L-2 | RQ-100GDO25-1297 | 231.0 | 1297.80 |
| L-1 | RQ-100GDO25-1298 | 230.8 | 1298.93 |
| L0 | RQ-100GDO25-1300 | 230.6 | 1300.05 |
| L1 | RQ-100GDO25-1301 | 230.4 | 1301.18 |
| المستوى الثاني | RQ-100GDO25-1302 | 230.2 | 1302.31 |
| المستوى 3 | RQ-100GDO25-1303 | 230.0 | 1303.45 |
| المستوى 4 | RQ-100GDO25-1304 | 229.8 | 1304.58 |
| L5 | RQ-100GDO25-1305 | 229.6 | 1305.72 |
| L6 | RQ-100GDO25-1306 | 229.4 | 1306.85 |
| L7 | RQ-100GDO25-1308 | 229.2 | 1308.00 |
| L8 | RQ-100GDO25-1309 | 229.0 | 1309.14 |
| L9 | RQ-100GDO25-1310 | 228.8 | 1310.28 |
| L10 | RQ-100GDO25-1311 | 228.6 | 1311.43 |
| L11 | RQ-100GDO25-1312 | 228.4 | 1312.58 |
جهاز الإرسال

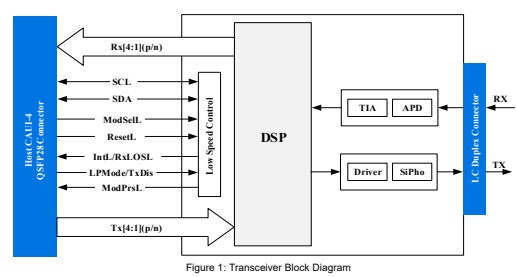

كما هو موضح في الشكل 1، يحتوي مسار الإرسال لجهاز الإرسال والاستقبال على مدخل كهربائي CAUI-4 بسرعة 4 × 25 جيجابت في الثانية، ومُضاعِف إشارات كهربائية مُدمج، ومُشغِّل SiPho، وجهاز مراقبة تشخيصي، ودائرة تحكم وتحيز لمعدِّل MZ، ومصدر ليزر أحادي النمط. يقوم مُضاعِف الإشارات الكهربائية المُدمج بتحويل 4 قنوات من بيانات الإدخال الكهربائية بسرعة 25 جيجابت في الثانية (NRZ) إلى قناة واحدة من إشارة ضوئية بسرعة 100 جيجابت في الثانية (PAM4).
المتلقي
كما هو موضح في الشكل 1، يحتوي مسار الاستقبال لجهاز الإرسال والاستقبال على صمام ثنائي ضوئي (APD)، ومضخم مقاومة تحويلية (TIA)، ومُزيل إرسال مُدمج، ووحدة إخراج كهربائية متوافقة مع معيار CAUI-4 بسرعة 4 × 25 جيجابت في الثانية. يقوم مُزيل الإرسال المُدمج بتحويل قناة واحدة من إشارة ضوئية بسرعة 100 جيجابت في الثانية (PAM4) إلى أربع قنوات من بيانات الإخراج الكهربائية بسرعة 25 جيجابت في الثانية (NRZ).
واجهة إشارة كهربائية عالية السرعة

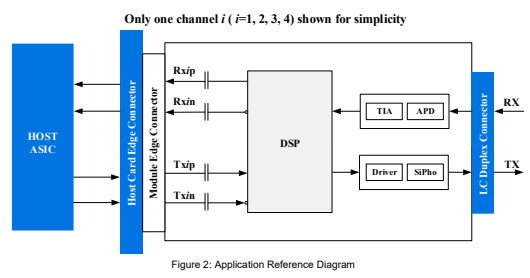

يوضح الشكل 2 واجهة الربط بين وحدة QSFP28 ووحدة ASIC المضيفة. خطوط الإشارة عالية السرعة موصولة داخليًا بتيار متردد، والمدخلات الكهربائية مُنهاة داخليًا بمقاومة تفاضلية 100 أوم. جميع القنوات الكهربائية للمرسل والمستقبل متوافقة مع مواصفات CAUI-4 وفقًا لمعيار IEEE 802.3cd.
واجهة إشارة التحكم
تحتوي الوحدة على إشارات منخفضة السرعة للتحكم والحالة، وهي: ModSelL، وResetL، وLPMode/TxDis، وModPrsL، وIntL/RxLOSL. بالإضافة إلى ذلك، يوجد منفذ تسلسلي ثنائي الأسلاك متوافق مع معايير الصناعة، مُصمم للعمل بجهد 3.3 فولت LVTTL. يُمكن الاطلاع على تفاصيل تعريف واجهة إشارة التحكم وسجلات ذاكرة المنفذ التسلسلي في قسم "خريطة واجهة التحكم والذاكرة".
المناولة والتنظيف
قد يؤدي التعرض لارتفاعات مفاجئة في التيار الكهربائي أو زيادة في الجهد إلى تلف فوري لوحدة الإرسال والاستقبال. لذا، يُرجى مراعاة احتياطات التشغيل العادية للأجهزة الحساسة للتفريغ الكهروستاتيكي، مع الحرص على الحد من التعرض للظروف المحددة في الحد الأقصى المطلق للقيم المسموح بها.
ستبقى الموصلات الضوئية مكشوفة طالما لم يتم إدخال سدادة المنفذ، لذا يُرجى الحرص دائمًا على حمايتها. كل وحدة مزودة بسدادة واقية لحماية المنافذ الضوئية. يجب أن تكون السدادة الواقية مثبتة دائمًا في مكانها عند عدم إدخال الألياف الضوئية. قبل إدخال الألياف الضوئية، يُنصح بتنظيف طرف موصل الألياف الضوئية لتجنب تلوث منفذ الوحدة الضوئي بسبب اتساخ الموصل. في حال حدوث تلوث، يُرجى اتباع طرق التنظيف القياسية لمنافذ LC.
أعلى التقييمات المطلقة
قد يؤدي تجاوز الحد الأقصى المسموح به في الجدول إلى تلف دائم للجهاز. هذا مجرد تحذير، ولا يشمل التشغيل الفعلي للجهاز الذي يتجاوز مواصفات هذه المواصفة الفنية في ظل هذه الظروف أو غيرها. سيؤثر التشغيل طويل الأمد ضمن حدود هذا الحد على موثوقية الجهاز.
| المعلمة | رمز | دقيقة. | الأعلى. | وحدة |
| درجة حرارة التخزين | تس | -40 | +85 | درجة مئوية |
| جهد التغذية | Vcc | -0.5 | 3.6 | V |
| عتبة الضرر | Rxdmg | -2.4 | ديسيبل ميلي واط |
ظروف التشغيل الموصى بها*4
بالنسبة للعمليات التي تتجاوز ظروف التشغيل الموصى بها، فإن الخصائص البصرية والكهربائية غير محددة، ولا يتم افتراض الموثوقية، وقد تؤدي هذه العمليات لفترة طويلة إلى تلف الوحدة.
| المعلمة | رمز | دقيقة. | عادي | الأعلى. | وحدة |
| درجة حرارة علبة التشغيل *5 | Tc | 0 | 70 | درجة مئوية | |
| جهد مصدر الطاقة | Vcc | 3.135 | 3.3 | 3.465 | V |
| رطوبة التشغيل النسبية | RH | 5 | 85 | % | |
| تبديد الطاقة | PD | 5.5 | دبليو | ||
| معدل الإشارة الكهربائية | 25.78125 | جيجابت في الثانية | |||
| معدل الإشارة الضوئية | 56.25 | جي باود | |||
| ضوضاء مصدر الطاقة*6 | 66 | mVpp | |||
| حمل خرج البيانات التفاضلية لجهاز الاستقبال | 100 | أوم | |||
| طول الألياف (9 ميكرومتر SMF) | 25 | كم |
*4: تتوافق مواصفات مصدر الطاقة، والتيار الفوري والمستمر والمستقر، مع تصنيف الطاقة QSFP28 MSA.
*5: يظهر موضع قياس درجة حرارة الغلاف في الشكل 9.
*6: يُعرَّف ضجيج مصدر الطاقة بأنه سعة الضجيج من الذروة إلى الذروة ضمن نطاق التردد عند جانب مصدر الطاقة الرئيسي لمرشح مصدر الطاقة الموصى به، مع تركيب الوحدة والمرشح الموصى به. تقتصر مستويات الجهد، بما في ذلك ضجيج الذروة إلى الذروة، على نطاق التشغيل الموصى به لمصدر الطاقة ذي الصلة. انظر الشكل 7 للاطلاع على مرشح مصدر الطاقة الموصى به.
الخصائص الكهربائية العامة
ما لم يُذكر خلاف ذلك، فإن الخصائص التالية محددة في ظل ظروف التشغيل الموصى بها.
| المعلمة | دقيقة. | عادي | الأعلى. | وحدة |
| استهلاك الطاقة لجهاز الإرسال والاستقبال | 5.5 | دبليو | ||
| تيار مصدر الطاقة لجهاز الإرسال والاستقبال، الإجمالي | 1587 | مللي أمبير | ||
| مكثفات اقتران التيار المتردد (داخلية) | 0.1 | ميكروفاراد |

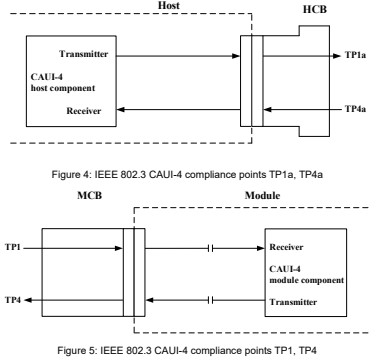

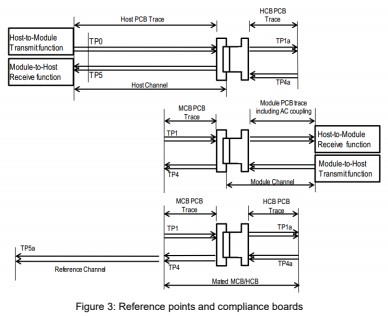

نقاط مرجعية
| نقطة مرجعية | نقطة مرجعية |
| TP0 | مخرج جهاز الإرسال الخاص بـ ASIC المضيف عند نقطة اتصال حزمة ASIC. |
| TP1 |
يتم إدخال البيانات إلى لوحة مطابقة الوحدة عبر لوحة مطابقة الوحدة وموصل الوحدة. تُستخدم لاختبار مدخلات الوحدة. |
| TP1a |
يتم إخراج إشارة جهاز الإرسال الخاص بدائرة ASIC المضيفة عبر لوحة المضيف وموصل حافة بطاقة المضيف عند مخرج لوحة التوافق الخاصة بالمضيف. كما تُستخدم هذه الإشارة لمعايرة إشارات التوافق الخاصة بإدخال الوحدة. |
| TP4 |
يتم إخراج إشارة الوحدة عبر موصلات لوحة التوافق عند مخرج لوحة توافق الوحدة. كما تُستخدم لمعايرة إشارات توافق مدخلات المضيف. |
| TP4a | مدخلات لوحة الامتثال الخاصة بالمضيف. تُستخدم لاختبار مدخلات المضيف. |
| TP5 | مدخلات إلى ASIC المضيف. |
| TP5a | مخرجات وحدة الطرف البعيد عبر قناة مرجعية. |
ملاحظة: قد تحدد المعايير الفردية نقاط مرجعية فريدة.
خصائص الإدخال الكهربائي عالي السرعة
ما لم يُذكر خلاف ذلك، فإن الخصائص التالية محددة في ظل ظروف التشغيل الموصى بها.
| المعلمة | نقطة اختبار | دقيقة. | عادي | الأعلى. | وحدة | شروط |
| جهاز الإرسال | ||||||
| تفاوت جهد الدخل التفاضلي بين الذروتين | TP1a | 900 | mVp-p | |||
| معاوقة الدخل التفاضلية | TP1 | 90 | 100 | 110 | أوم | |
| زمن ارتفاع/انخفاض الخرج | TP1a | 10 | ملاحظة: | 20%~80% | ||
| عرض العين | TP1a | 0.46 | 1E-15 | |||
| ارتفاع العين، الفرق | TP1a | 95 | ملي فولت | 1E-15 | ||
| جهد الوضع المشترك للتيار المستمر (Vcm)*7 | TP1 | -350 | 2850 | ملي فولت | ||
خصائص خرج الطاقة الكهربائية عالية السرعة
ما لم يُذكر خلاف ذلك، فإن الخصائص التالية محددة في ظل ظروف التشغيل الموصى بها.
| المعلمة | نقطة اختبار | دقيقة. | عادي | الأعلى. | وحدة | شروط |
| جهد الخرج التفاضلي من الذروة إلى الذروة | TP4 | 900 | mVp-p | |||
| معاوقة الخرج التفاضلية | TP4 | 90 | 100 | 110 | أوم | |
| زمن ارتفاع/انخفاض الخرج | TP4 | 12 | ملاحظة: | 20%~80% | ||
| عرض العين | TP4 | 0.57 | واجهة المستخدم | 1E-15 | ||
| فرق ارتفاع العين | TP4 | 228 | ملي فولت | 1E-15 | ||
| جهد الوضع المشترك للتيار المستمر (Vcm)*7 | TP4 | -350 | 2850 | ملي فولت |
*7: يتم توليد Vcm بواسطة الجهاز المضيف. تشمل المواصفات تأثيرات جهد إزاحة الأرض.

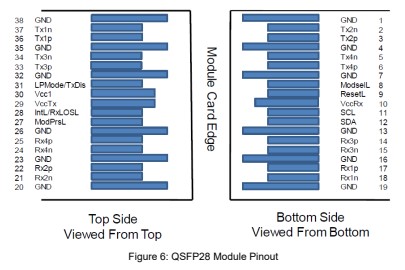

تخطيط لوحة التوصيلات الكهربائية لجهاز الإرسال والاستقبال QSFP28
مخطط الحزمة
صُممت الوحدة لتتوافق مع مخطط الحزمة المحدد في مواصفات QSFP28 MSA. راجع مخطط الحزمة للاطلاع على التفاصيل.

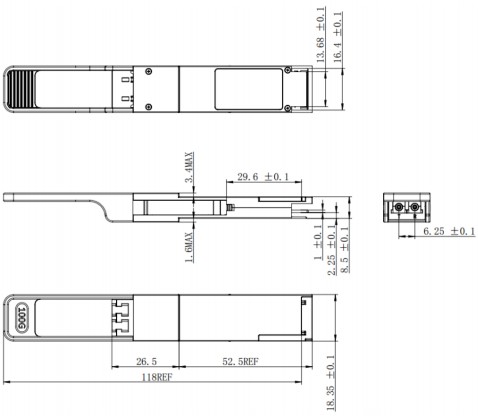

الشكل 8: مخطط الحزمة الميكانيكية (جميع الأبعاد بالمليمتر)
*هذا الرسم ثنائي الأبعاد هو للمرجعية فقط، يرجى التحقق مع FIBERWDM قبل الطلب.

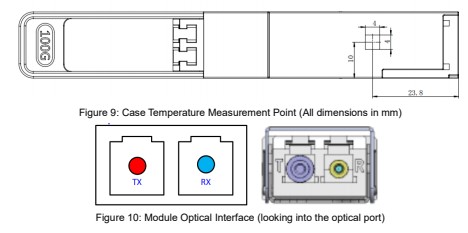

تُظهر الصورة أدناه موقع النقطة الأكثر سخونة لقياس درجة حرارة غلاف الوحدة. بالإضافة إلى ذلك، تتم معايرة درجة حرارة شاشات التشخيص الرقمية (DDM) وفقًا لهذه النقطة.
المواصفات الكهربائية لواجهة التحكم
| المعلمة | رمز | دقيقة. | الأعلى. | وحدة |
| SCL و SDA | المجلد | 0 | 0.4 | V |
| VOH | VCC-0.5 | VCC+0.3 | V | |
| SCL و SDA | فيل | -0.3 | VCC*0.3 | V |
| فيروس نقص المناعة البشرية | VCC*0.7 | VCC+0.5 | V | |
| السعة على وصلة الإدخال/الإخراج SCL و SDA | Ci | - | 14 | بيكو فاراد |
| إجمالي الحمل السعوي للحافلة SCL و SDA | سي بي | - | 100 | بيكو فاراد |
| - | 200 | بيكو فاراد | ||
| وضع LPMode/TxDis، إعادة ضبط L و ModSelL | فيل | -0.3 | 0.8 | V |
| فيروس نقص المناعة البشرية | 2 | Vcc+0.3 | V | |
| إن | -365 | 125 | ميكرو أمبير | |
| ModPrsL و IntL/RxLOSL | المجلد | 0 | 0.4 | V |
| VOH | Vcc-0.5 | Vcc+0.3 | V |
