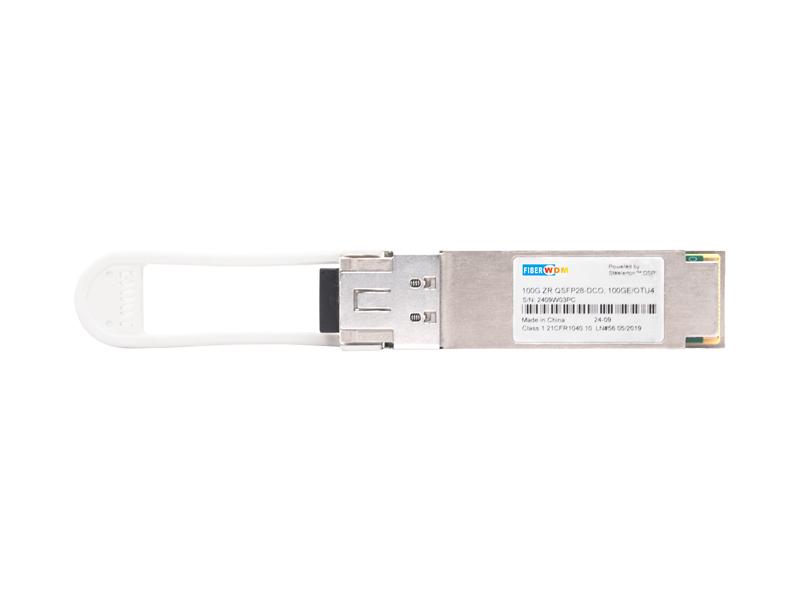

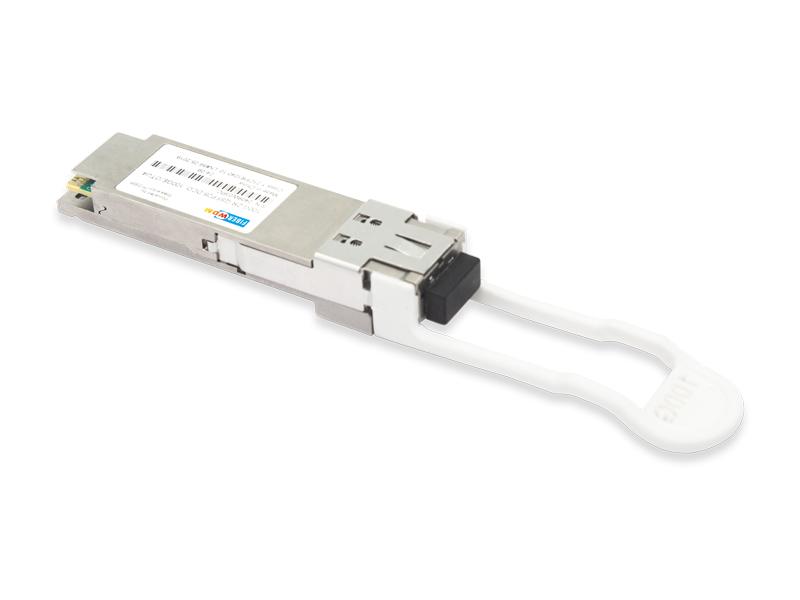

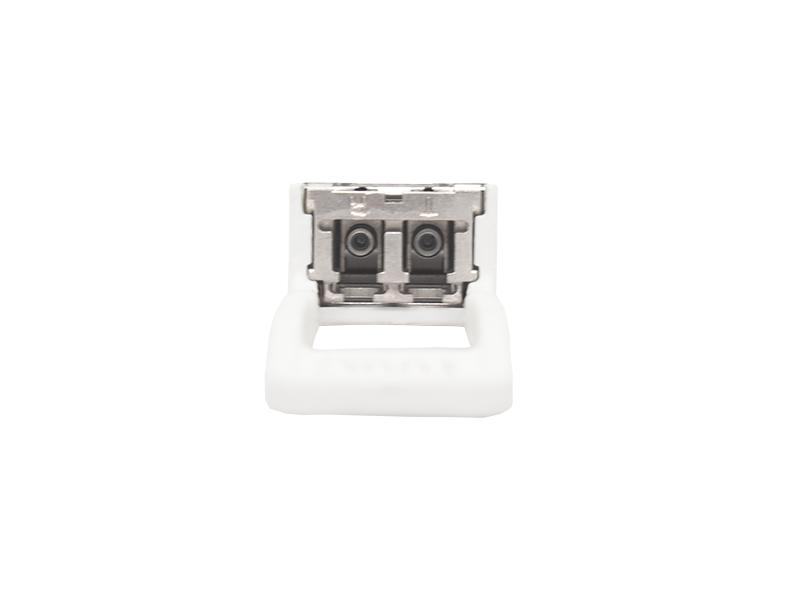

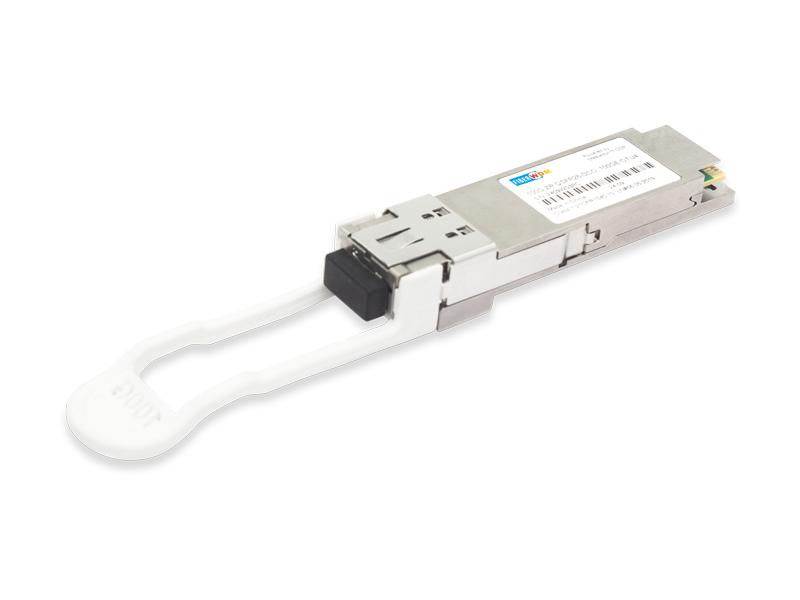

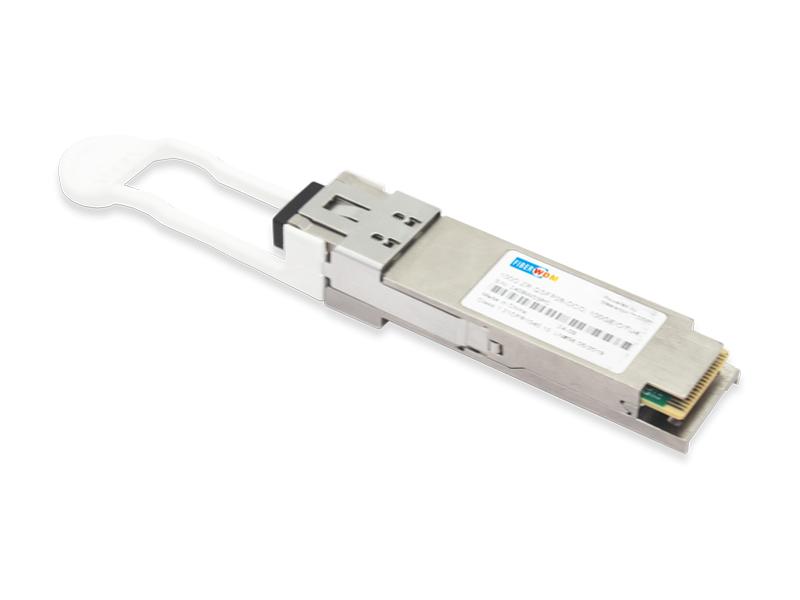

جهاز إرسال واستقبال بصري رقمي متماسك 100G ZR QSFP28

مميزات المنتج

• وحدة البصريات الرقمية المتماسكة، عامل الشكل QSFP28 القابل للتوصيل السريع
• واجهة مضيف متوافقة مع IEEE 100G Ethernet (CAUI-4) أو ITU-T 100G OTN (OTL4.4)
• واجهة بصرية متماسكة بسرعة 100 جيجابت مع تعديل DPDQPSK وتصحيح الأخطاء الأمامية المتدرج وفقًا لمعيار IEEE 802.3-2022 100GBASE-ZR أو ITU-T G.709.2
• مدى الإرسال:

يصل مداها إلى 80 كم بدون تضخيم (محدود الفقد) أو يصل مداها إلى 120 كم مع التضخيم (محدود التشتت، ويمكن تمديده اختيارياً إلى 300 كم)

قابل للضبط الكامل لنطاق C، شبكة 50 جيجاهرتز أو 100 جيجاهرتز مع ضبط تلقائي اختياري للطول الموجي Flextune™

• نطاق درجة حرارة العلبة من 0 درجة مئوية إلى 70 درجة مئوية (درجة الحرارة المركزية) أو من -40 درجة مئوية إلى 85 درجة مئوية (درجة الحرارة الدولية).
• تبديد الطاقة < 5.5 واط (درجة الحرارة المئوية) أو < 6.0 واط (درجة الحرارة الداخلية)
• المراقبة التشخيصية الرقمية عن بعد

التطبيقات

• شبكات الوصول والتجميع
• شبكات التلفزيون الكبلي
• النقل الأمامي والمتوسط اللاسلكي

اختيار المنتج

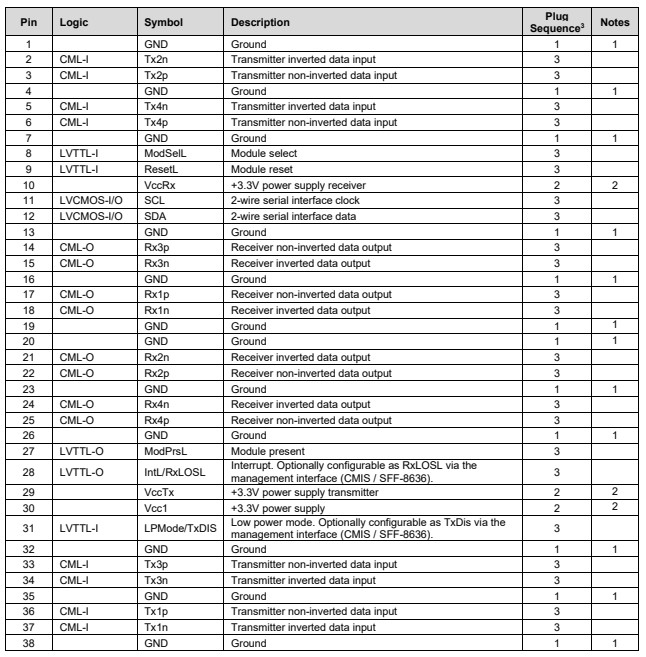

تعريفات الدبابيس

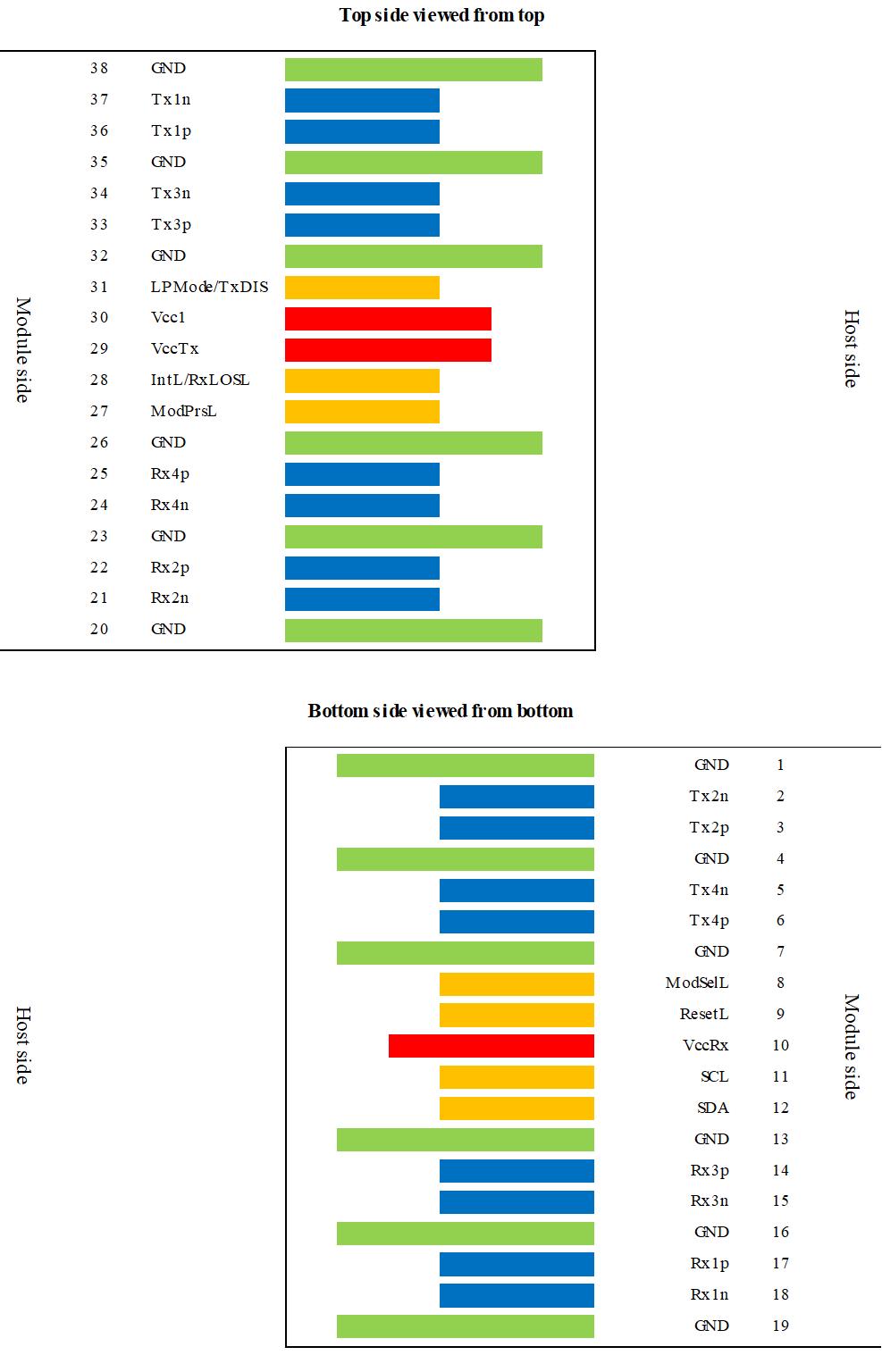

الشكل 1: موصل QSFP28 المتوافق ذو 38 سنًا (وفقًا لـ SFF-8679)

ملحوظات:

١. يرمز GND إلى إشارة التغذية (الطاقة) المشتركة للوحدة. جميعها مشتركة داخل الوحدة، وتُنسب جميع جهود الوحدة إلى هذا الجهد ما لم يُذكر خلاف ذلك. قم بتوصيلها مباشرةً بمستوى التأريض المشترك للإشارة على اللوحة الأم.

2. يتم تطبيق VccRx و Vcc1 و VccTx في وقت واحد ويمكن توصيلها داخليًا داخل الوحدة بأي تركيبة.

3. يحدد تسلسل التوصيل تسلسل توصيل موصل المضيف والوحدة. التسلسل هو 1، 2، 3 (انظر الشكل 1 لمواقع نقاط التوصيل).

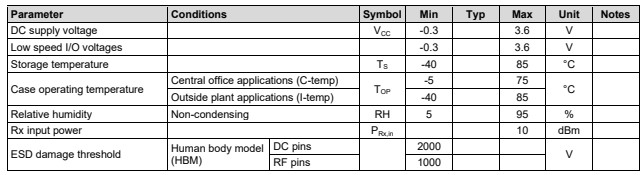

[إذا لم تكن قوائم الدعم موجودة] أعلى التقييمات المطلقة

قد تتسبب الضغوط التي تتجاوز الحد الأقصى المطلق في تلف دائم للجهاز. هذه مجرد حدود قصوى للضغط. ولا يُفترض استمرار عمل الجهاز بشكل سليم في ظل هذه الظروف أو أي ظروف أخرى تتجاوز تلك المذكورة في أقسام التشغيل من ورقة البيانات. كما أن التعرض للحد الأقصى المطلق لفترات طويلة قد يؤثر سلبًا على موثوقية الجهاز.

تحذير: قد يؤدي استخدام أدوات التحكم أو إجراء التعديلات أو تنفيذ الإجراءات بخلاف تلك المحددة هنا إلى التعرض للإشعاع الخطير.

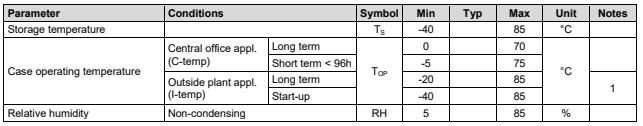

المواصفات البيئية

ملحوظة:

1. لا يلزم استيفاء أي مواصفات أداء بصري أثناء بدء التشغيل في حالة البرودة، ولكن الوحدة ستعمل وتستجيب للأوامر.

مسار البيانات

الشكل 2: مخطط كتلي عالي المستوى لمسار بيانات وحدة RQ-100GDCO-x3PLt

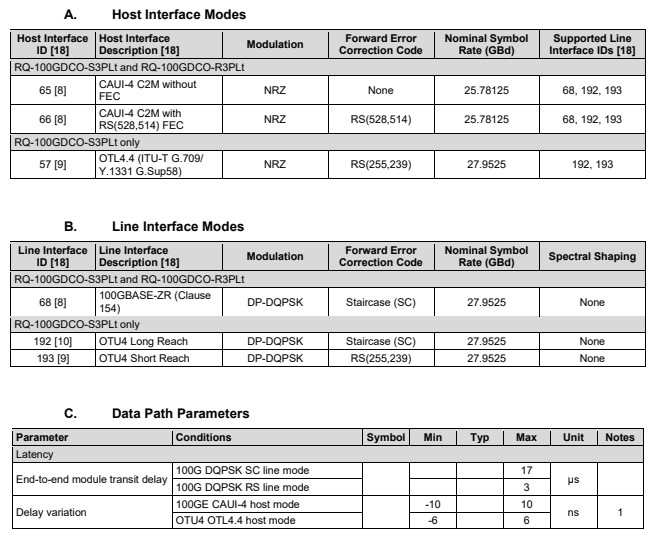

أوضاع واجهة المضيف

ملحوظات:

1. أقصى تباين في التأخير لزوج من وحدات RQ-100GDCO-S3PLt مع مرور الوقت، بما في ذلك إعادة التشغيل البارد، عند ترشيح تباين التأخير باستخدام مرشح تمرير منخفض بنطاق ترددي 0.1 هرتز. يهدف هذا إلى دعم النقل الشفاف لرسائل بروتوكول التوقيت الدقيق IEEE 1588-2019، مما يتيح التشغيل من الفئة C.

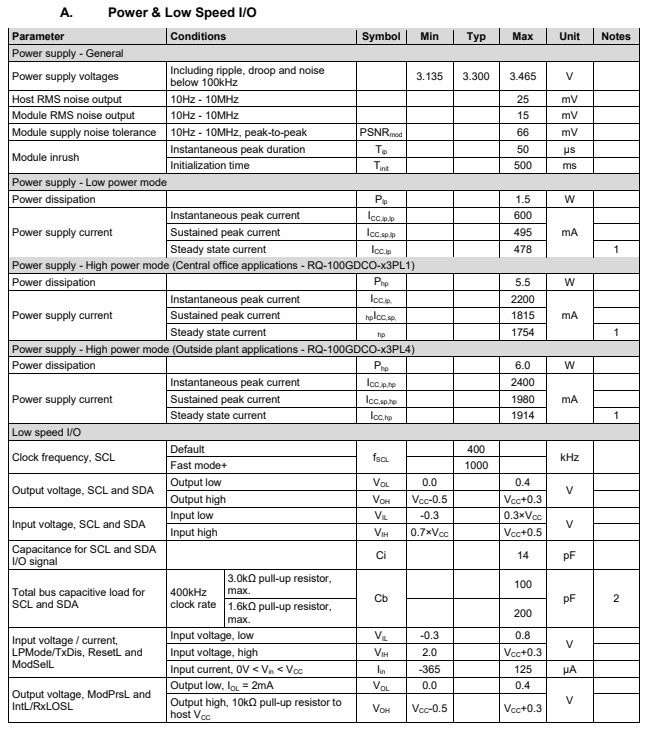

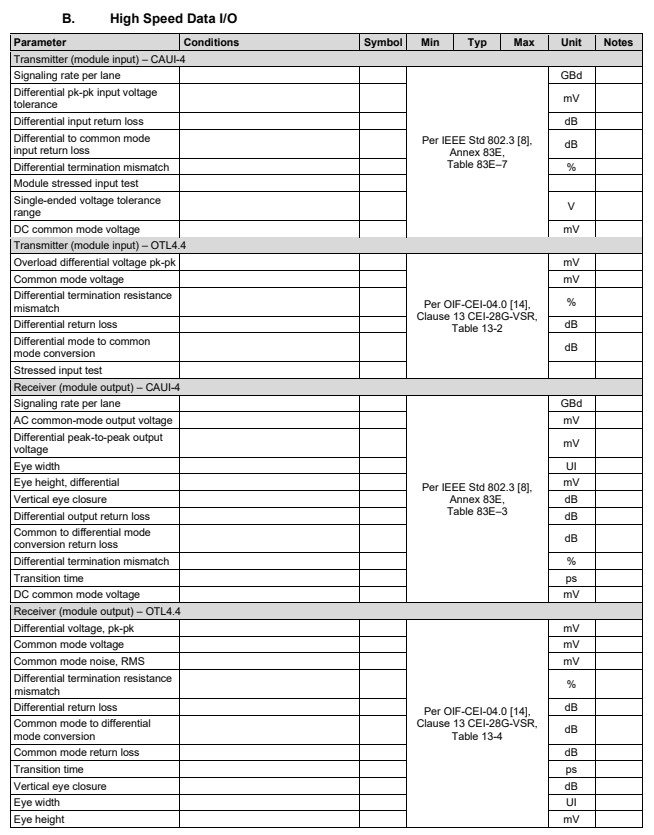

الخصائص الكهربائية

ملحوظات:

1. ستبقى الوحدة ضمن فئة الطاقة المعلن عنها لجميع فولتيات الإمداد.

2. بالنسبة لمعدل الساعة 1000 كيلو هرتز، راجع الشكل 6-4 في [2]

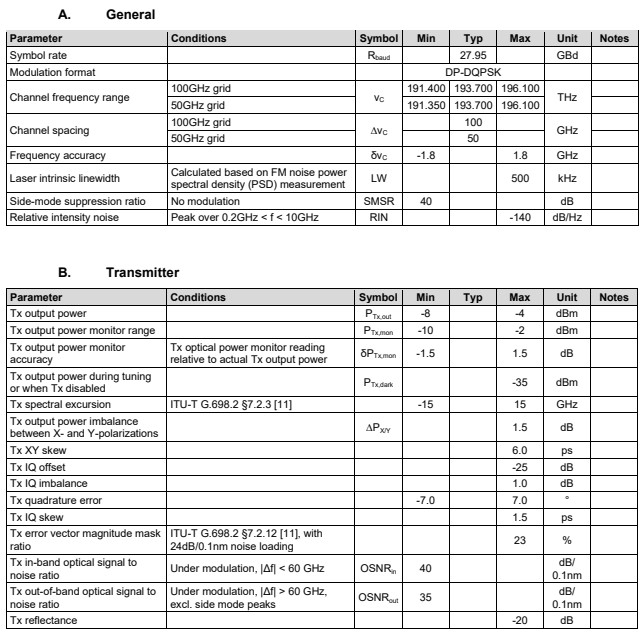

الخصائص البصرية

ملحوظات:

1. نطاق طاقة إدخال إشارة الاستقبال الذي يمكن فيه ضمان الأداء مع خسارة أقل من 1 ديسيبل في نسبة الإشارة إلى الضوضاء البصرية (OSNR) مقارنةً بحد تحمل نسبة الإشارة إلى الضوضاء البصرية للاستقبال (Rx OSNR).

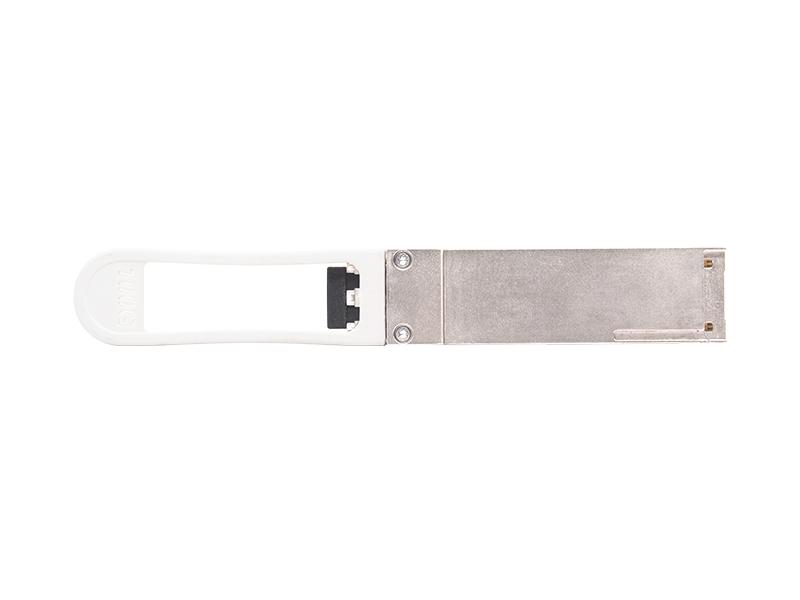

المواصفات الميكانيكية

تتوافق المواصفات الميكانيكية لبطاقة RQ-100GDCO-x3PLt QSFP28 مع المعايير المطبقة [3-7]. لون لسان السحب أبيض.
